信号源的作用及常用分类简介

信号源的作用：

信号源主要给被测电路提供所需要的已知信号（各种波形），然后用其它仪表测量感兴趣的参数。可见信号源在电子实验和测试处理中，并不测量任何参数，而是根据使用者的要求，仿真各种测试信号，提供给被测电路，以达到测试的需要。

信号源的分类：

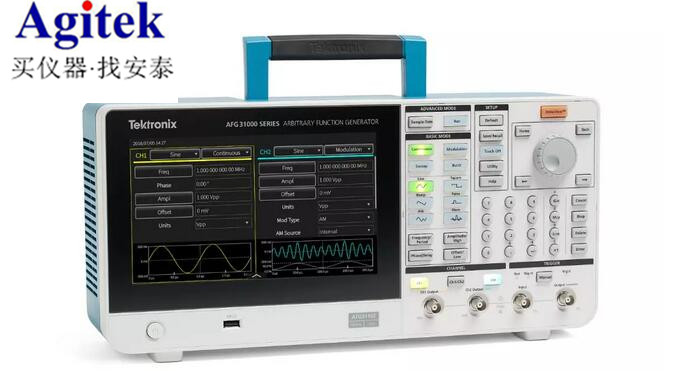

信号源有很多种分类方法，其中一种方法可分为混和信号源和逻辑信号源两种。其中混和信号源主要输出模拟波形；逻辑信号源输出数字码形。混和信号源又可分为函数信号发生器和任意波形/函数发生器，其中函数信号发生器输出标准波形，如正弦波、方波等，任意波/函数发生器输出用户自定义的任意波形；逻辑信号发生器又可分为脉冲信号发生器和码型发生器，其中脉冲信号发生器驱动较小个数的的方波或脉冲波输出，码型发生器生成许多通道的数字码型。如泰克生产的AFG3000系列就包括函数信号发生器、任意波形/函数信号发生器、脉冲信号发生器的功能。

另外，信号源还可以按照输出信号的类型分类，如射频信号发生器、扫描信号发生器、频率合成器、噪声信号发生器、脉冲信号发生器等等。信号源也可以按照使用频段分类，不同频段的信号源对应不同应用领域。

下面安泰测试将对函数信号发生器和任意波形/函数发生器做简要介绍：

1、函数信号发生器

函数发生器是使用最广的通用信号源，提供正弦波、锯齿波、方波、脉冲波等波形，有的还同时具有调制和扫描功能。

函数波形发生器在设计上分为模拟式和数字合成式。众所周知，数字合成式函数信号源（DDS）无论就频率、幅度乃至信号的信噪比（S/N）均优于模拟式，其锁相环（PLL）的设计让输出信号不仅是频率精zhun，而且相位抖动（phaseJitter）及频率漂移均能达到相当稳定的状态，但数字式信号源中，数字电路与模拟电路之间的干扰始终难以有效克服，也造成在小信号的输出上不如模拟式的函数信号发生器，如今市场上的大部分函数信号发生器均为DDS信号源。

2、任意波形发生器

任意波形发生器，是一种特殊的信号源，不仅具有一般信号源波形生成能力，而且可以仿真实际电路测试中需要的任意波形。在我们实际的电路的运行中，由于各种干扰和响应的存在，实际电路往往存在各种缺陷信号和瞬变信号，如果在设计之初没有考虑这些情况，有的将会产生灾难性后果。任意波发生器可以帮您完成实验，仿真实际电路，对您的设计进行全面的测试。

由于任意波形发生往往依赖计算机通讯输出波形数据。在计算机传输中，通过专用的波形编辑软件生成波形，有利于扩充仪器的能力，更进一步仿真实验。另外，内置一定数量的非易失性存储器，随机存取编辑波形，有利于参考对比，或通过随机接口通讯传输到计算机作更进一步分析与处理。有些任意波形发生器有波形下载功能，在作一些麻烦费用高或风险性大的实验时，通过数字示波器等仪器把波形实时记录下来，然后通过计算机接口传输到信号源，直接下载到设计电路，更进一步实验验证。
