【知识分享】56. 怎么在Orcad的原理图的Title Block中加入公司的logo呢？

怎么在Orcad的原理图的Title Block中加入公司的logo呢？

答：在设计原理图时，工程师们都喜欢在原理图中加上自己的独有标志或者是公司的logo，来表示这份原理图是该工程师绘制的或者是该公司的产品，这里我们就教一下大家，如何将公司的logo加入的原理图的Title Block中，具体的操作如下：

第一步，Title block是一个全局的变量，存在于每一页的原理图中，我们需要在库里面的Title block加入图片，然后更新到原理图中；

第二步，在当前设计的库Design Cathe路径下找到Title block的库，复制到本地的库路径下，才可以对其进行更改；

第三步，打开Title block的库，进行更改，放置公司logo，点击菜单Place→Picture，放置之前准备好的图片，放置到Title block中，调整好大小以及位置，如图3-133所示，这样就把logo图片加入到了Title block中；

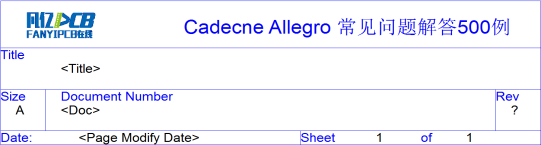

  图3-133 添加logo到Title中步骤示意图

第四步，保存好调整的库文件，在Design Cathe中对Title block进行替换库，这样原理图中每一页就替换成了带公司logo的Title block了。

    这是运用更新库的方法，直接在Title block的封装库里面添加公司的logo或者是个人标记，然后更新封装库就可以，因为Title block的库是全局属性。我们如果需要在其它地方添加的话，也是可以的，方法很简单，随意点开一张原理图，点击空白的地方，执行命令Place→Picture，然后选择你要加入的图片，支持的格式如图3-134所示，选择好图片以后，点击放置在原理图的任意位置，调整为合适的大小即可。

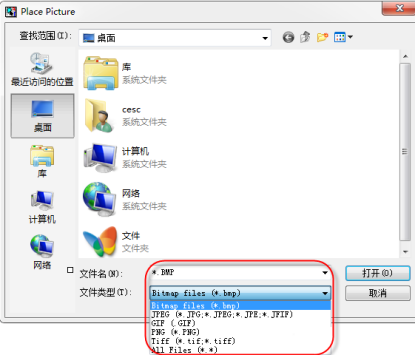

       图3-134 添加图片格式示意图
