一，摄像机设备的安装

相机一般架设在电梯顶上，采用吊顶装方式。相机安装俯角建议约40°左右，范围在30-50°之间，以能 看到电瓶车进来的过程。

具体可采用方法：从摄像机视频画面看，能覆盖一侧电梯门的2/3为佳或电梯门 口（缝隙）站一个人（170cm），从摄像机画面能恰好能看到人的眼睛左右。

安装注意：

（1） 保证电梯间光照充分；环境较暗可能存在误报；

（2） 根据经验，面向电梯，把相机安装在电梯右测内部角落位置对于遮挡目标检测更有利。

（3） 保证视频监控画面为全彩画面，建议日夜切换强制白天；

（4） 相机安装应保证画面中人或物体为垂直，不应存在旋转

二，电瓶车遗留侦测功能基础配置

1、通过网页访问摄像机，在配置-事件-Smart事件，电瓶车遗留侦测，勾选启用侦测。

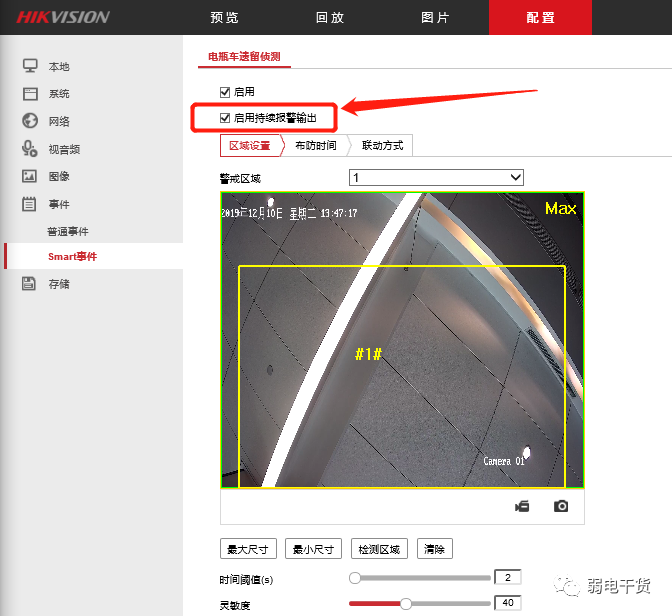

启用持续报警输出：若电瓶车一直停留在检测区域内就持续触发报警输出信号。

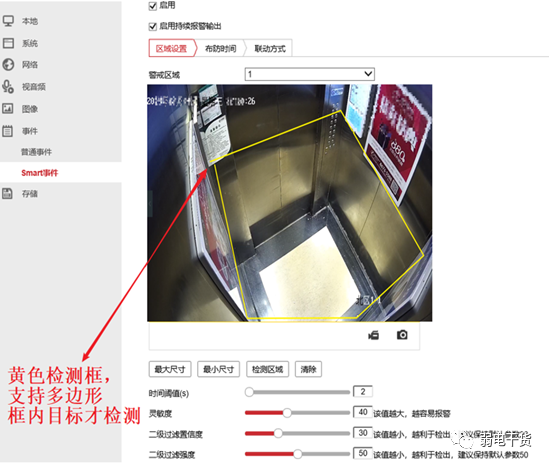

2、区域设置，绘制检测电瓶车的区域。

检测区域：绘制检测框时，规则尽量避开广告牌或电梯光滑内壁的反射投影；

时间阈值：默认为2S，该值建议不要修改；

灵敏度：保持默认为40，灵敏度越高，检出效果越好（但对误报检出也会越高）；

二级过滤置信度：默认设置30，置信度越高，误报越少。（但同时，遮挡较多的正报也会越难报警出来）

二级过滤强度：默认设置50，过滤强度越高，误报越少。（但同时，遮挡较多的正报也会越难报警出来）注：当该值为“0”时，则关闭二次过滤，只进行一次过滤检测电瓶车。此时，检出最佳，但误报也随之提高。

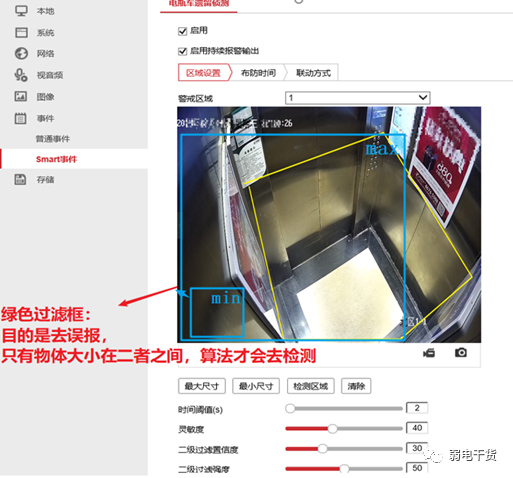

最小过滤框设置为画面大小的8-15%左右，最大过滤框覆盖画面整体的70-85%左右。

特别注意：若最小框设置太大，存在不报警可能性。

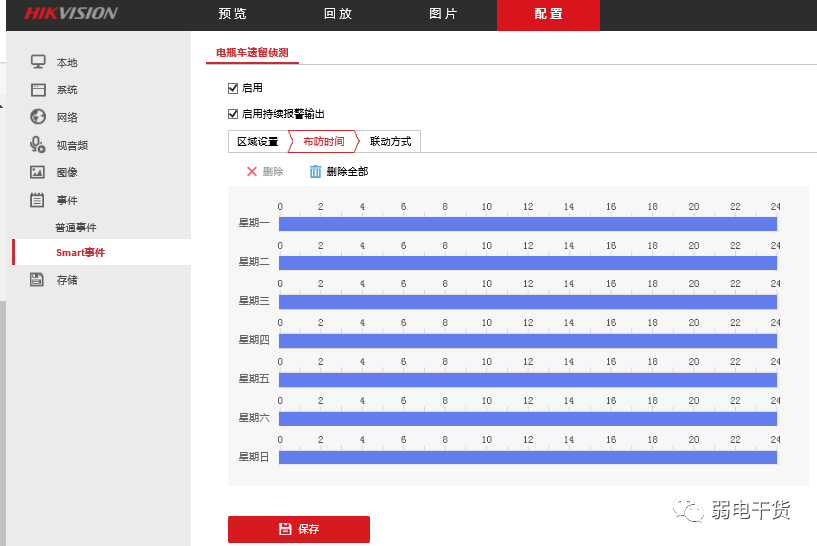

3、设置布防时间

哪些时间段内侦测电瓶车遗留情况。

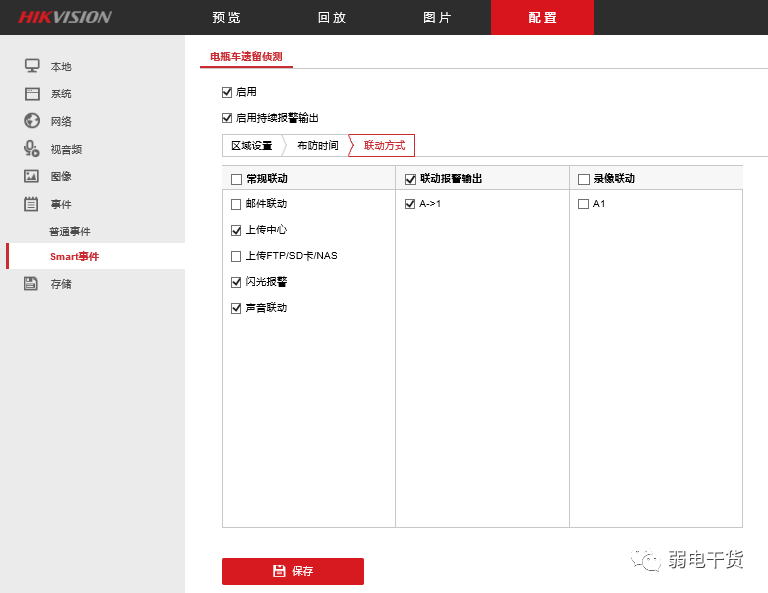

4、设置联动方式

可根据实际需求进行配置。

注：启用持续报警输出： 报警不受报警输出延时时间控制。持续检测到电瓶车（持续绿框），则持续联动报警；当检测不到目标，则持续输出马上关闭。

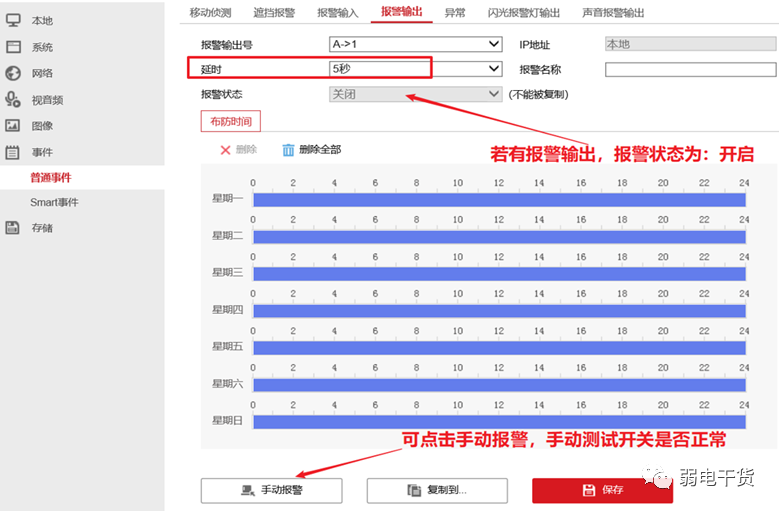

若不勾选持续报警输出： 报警输出时间与配置的延时时间有关系，可进入配置-事件-普通事件-报警输出，配置报警触发延时等信息。

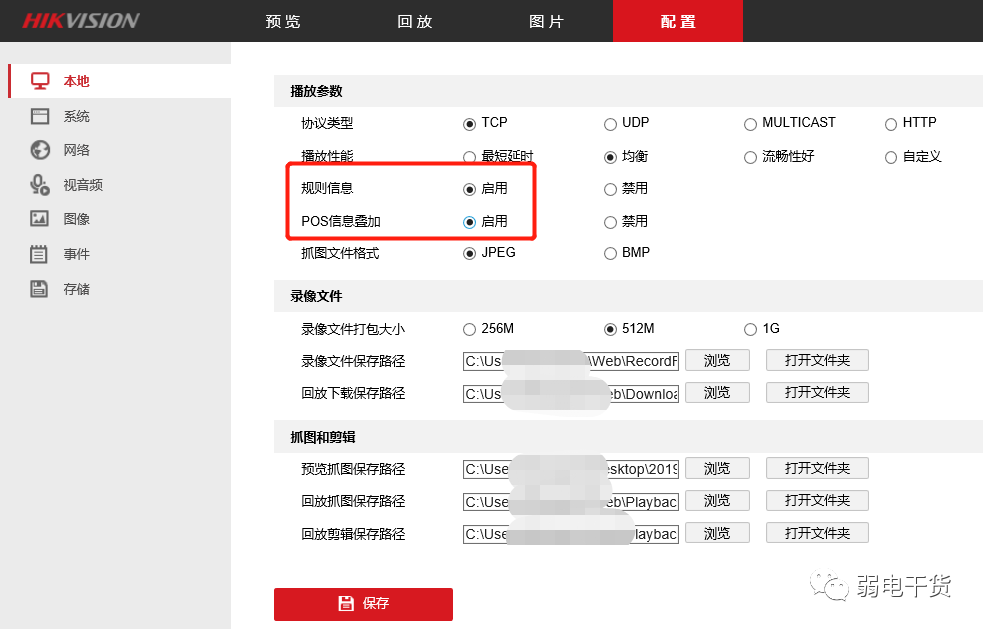

5、在IE配置界面-本地-启用规则信息跟POS信息叠加，这样检测到电瓶车之后，画面上会有一个目标框出来，方便判断是否识别到电瓶车。

三，如何开启电瓶车遗留侦测警戒提示音？

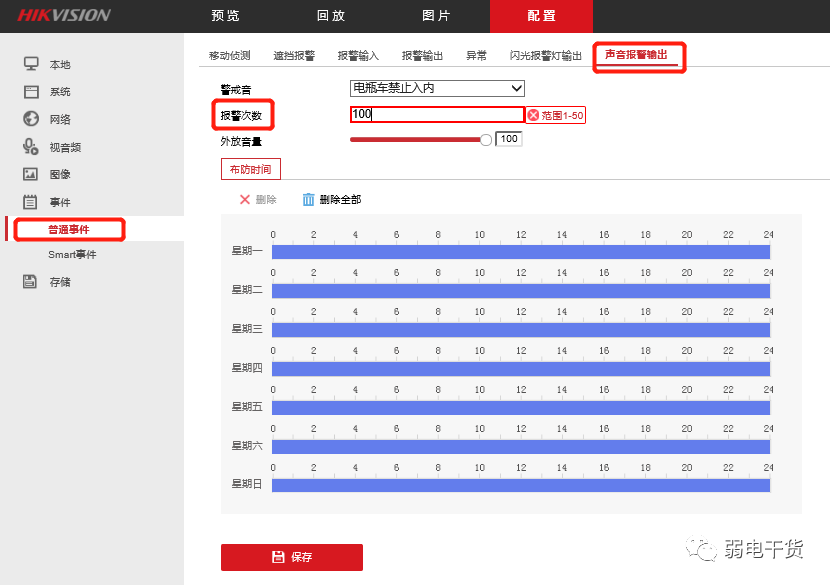

网页访问摄像机，在配置-事件-普通事件，声音报警输出里进行设置。

警戒音里选择语音内容

报警次数可设置语音播报次数（1-50范围可选）

警戒音量大小设置，布防时间设置，在设置的时间段内才会进行语音播报。

注意在启用电瓶车遗留检测界面需要勾选“声音联动”。

四，如何配置电瓶车遗留侦测闪光灯报警？

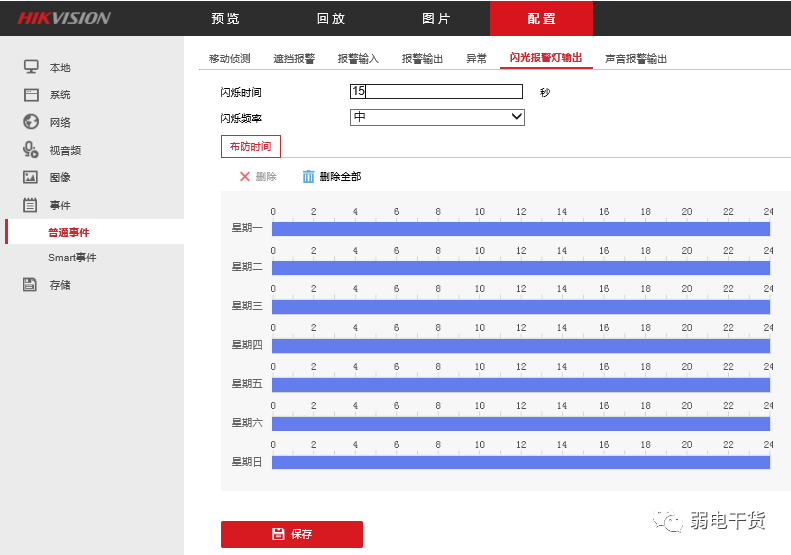

网页访问摄像机，在配置-事件-闪光报警灯输出里进行配置，

可以在这个页面设置闪烁时间（1-60S范围可设），闪烁频率（高，中，低可选）。

同时设置布防时间，在布防时间段内事件触发了才触发闪光报警灯。

五，如何配置电瓶车侦测一直触发报警输出？

如果想实现，电瓶车停留在区域内就一直报警，那么可以勾选“启用持续报警输出 ”，当有电瓶车触发了摄像机的报警输出，且车子一直停留在警戒区域内，就会持续触发报警输出。如果不想一直触发报警，不勾选启用就可以。

六，摄像机报警输出类型是什么样的？报警输出能否联动电梯不关门

摄像机报警输出类型：

a、报警输出是无源开关量，所谓无源：就是相机输出无电压及电流;

b、电瓶车识别到后，相机1A-1B是一根导线，开关闭合；

c、无电瓶车时，相机1A-1B的导线断开，开关断开。

外设设备的电压要求24V以内，电流1A以内，否则相机报警输出模块有烧坏风险。相机这端是无源的开关量信号，无需外接继电器，默认为常开（当检测到电瓶车后，相机内部的报警线路会短路，可视相机为一根导线）。若现场需要相机输出常闭信号，则需外接额外继电器进行转换。

摄像机报警输出能否接联动电梯不关门需要咨询电梯厂家和相关部门，相机端是无源开关量，是否会影响电梯运行需要评估。在未得到电梯厂家或相关部门评估允许情况下，禁止接入电梯进行测试和使用。

七，常见问题有哪些呢？

1.摄像机无法检测电瓶车如何处理？

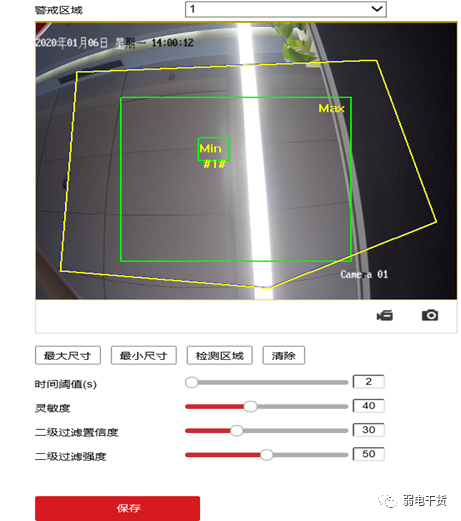

1、根据检测区域判断是否有检测框，若确实无目标框，检查最大、最小检测区域框大小，是不是设置不合理？

2、检查电瓶车检测区域框是否正确绘制？二级过滤置信度及目标强度是否设置太高？可将二级过滤目标强度设置为0判断是否检测。可点击这里查看电瓶车遗留侦测配置指导。

3、进入配置-系统-系统维护，将摄像机简单恢复后重新配置电瓶车遗留侦测。

2.为什么检测到电瓶车电梯还是会关门？

a、web启用规则信息，预览界面查看检测到电瓶车后规则框是否是绿框，相机是否检测到电瓶车，若未检测到时需检查基础配置；

b、电瓶车正常检测，但是电梯还是会关门，可使用万用表测试，此时报警输出是否输出常闭信号，检查报警输出是否勾选，检查报警输出基础配置；

3.非电瓶车经常触发报警如何处理？

从检查区域查看，如果确实属于误报，建议检测灵敏度保持40不动，调高二级过滤强度和二级过滤置信度；

路径：在配置-事件-Smart事件-电瓶车遗留侦测界面，调高二级过滤强度和二级过滤置信度。

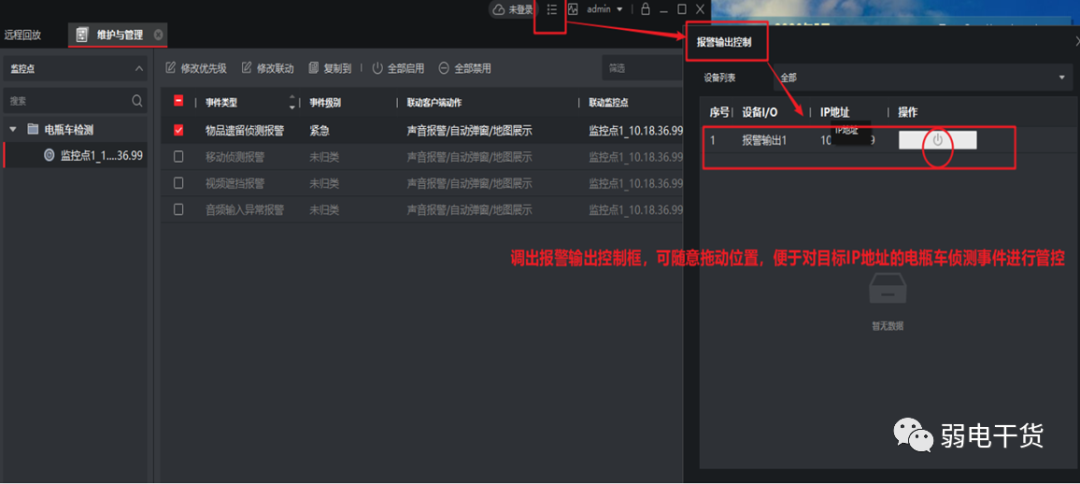

4.如何通过4200手动解除电瓶车侦测报警？

如图所示，点击右上角

图标，选择工具-报警输出控制，选择IP为电瓶车侦测的摄像机，关闭报警即可解除当前报警事件（不影响下一次触发）。

5.摄像机启用了持续报警输出，实际不连续报警，如何处理？

排查思路如下：

1、从检测区域判断，是否识别到了电瓶车？如果识别到电瓶车会有一个绿色的检测框显示在界面上？

2、 若已经识别到但是不报警，可尝试调整最大最小尺寸框大小，可能是目标被过滤了导致不报警

3、检查时间阈值设置的多少，若时间阈值设置超过 10S，则会存在中断情况，建议保持默认 2S。

4、检查持续报警输出是否勾选？在勾选的情况下，确认报警输出的延时时间，建议设置为默认的 5S 或 10S。

6.电瓶车一直停留在检测区域内，警戒声音会一直响么？闪光灯会一直闪么？

当摄像机检测到区域内有电瓶车触发了警戒声音，报警闪光灯闪烁。等警戒音的报警次数用完，报警灯的闪烁时间到了就不会再播报，闪烁。不是电瓶车停留在检测区域内就会一直语音提醒，闪光灯警示。

7.电瓶车侦测摄像机语音报警停止了，报警输出还会触发吗？

语音报警和报警输出独立设置，当语音播报结束后，如果目标还在检测区域持续检测，则会持续对外输出无源开关量信号，直到目标离开约5S左右中断报警输出。
