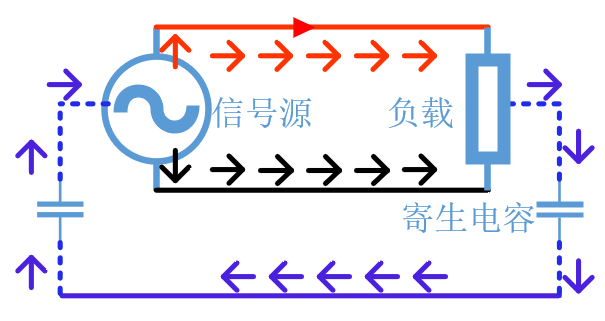

差模电流与共模电流

差模电流：在一对差分信号线上，大小相同，方向相反的一对信号，一般是电路中的工作电流，对于信号线就是信号线与信号地线之间流动的电流。

共模电流：在一对差分信号线上，大小相同，方向相同的一对信号(或噪音)。在电路中，一般对地噪音一般都是以共模电流的方式传输的，所以又称为共模噪声。

差模电流与共模电流

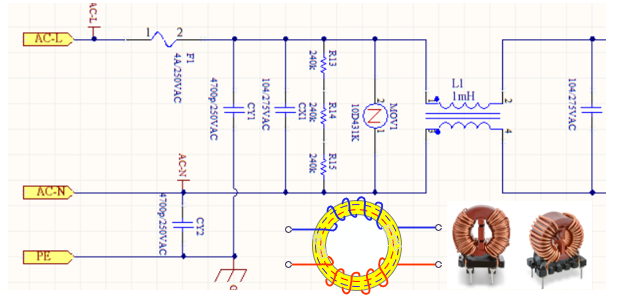

抑制共模噪声的方法多种多样，除了从源头去减少共模噪声外，通常我们抑制最常用的方法就是使用共模电感来滤除共模噪声，也就是将共模噪声阻挡在目标电路外面。即在线路中串联共模扼流器件。

这样做的目的是增大共模回路的阻抗，使得共模电流被扼流器所消耗和阻挡(反射)，从而抑制线路中的共模噪声。

共模扼流器或电感的原理

若在以某种磁性材料的磁环上绕上同向的一对线圈，当交变电流通过时，因为电磁感应而在线圈中产生磁通量。

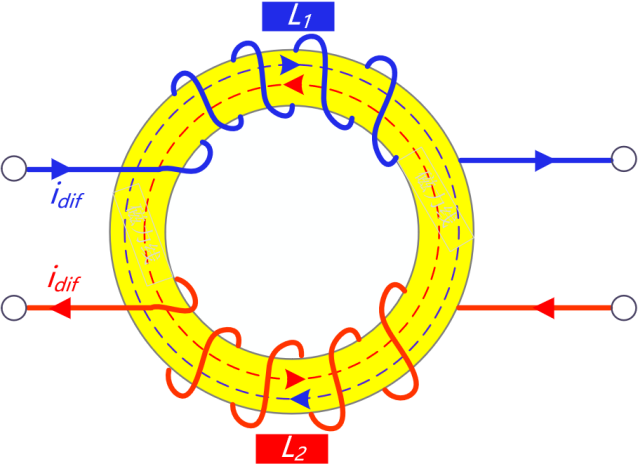

对于差模信号，产生的磁通量大小相同、方向相反，两者相互抵消，因而磁环产生的差模阻抗非常小；

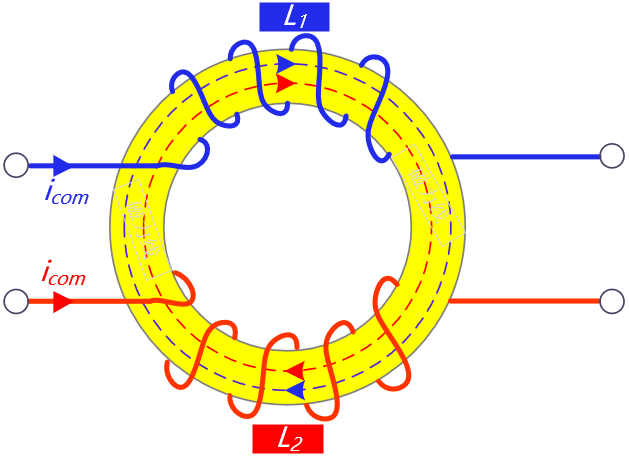

而对于共模信号，产生的磁通量大小和方向均相同，两者相互叠加从而使磁环产生了较大的共模阻抗。

这一特性使得共模电感对于差模信号的影响较小，而对共模噪声具有很好的滤波性能。

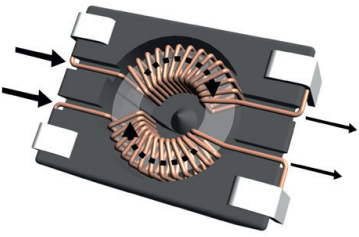

1) 差模电流通过共模线圈，磁力线方向相反，感应磁场削弱，从如下图磁力线方向可以看出—实线箭头表示电流方向，虚线表示磁场方向

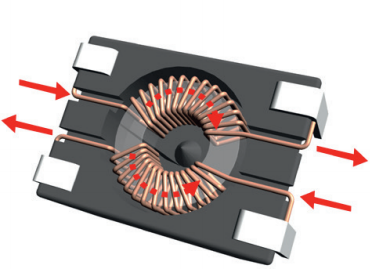

2) 共模电流通过共模线圈，磁力线方向相同，感应磁场加强，从如下图磁力线方向可以看出—实线箭头表示电流方向，虚线表示磁场方向。

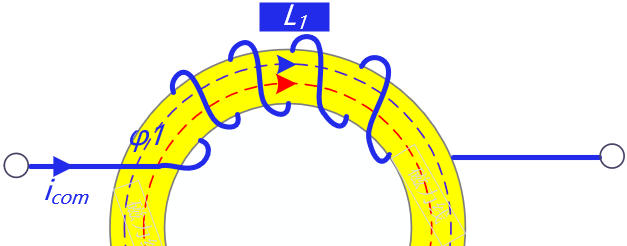

共模线圈的电感或者称为自感系数，我们知道电感是表征产生磁场的能力。

对于共模线圈或者共模电感，当共模电流流过线圈时，由于磁力线方向相同，在不考虑漏感的情况下，磁通量叠加，其原理是互感。

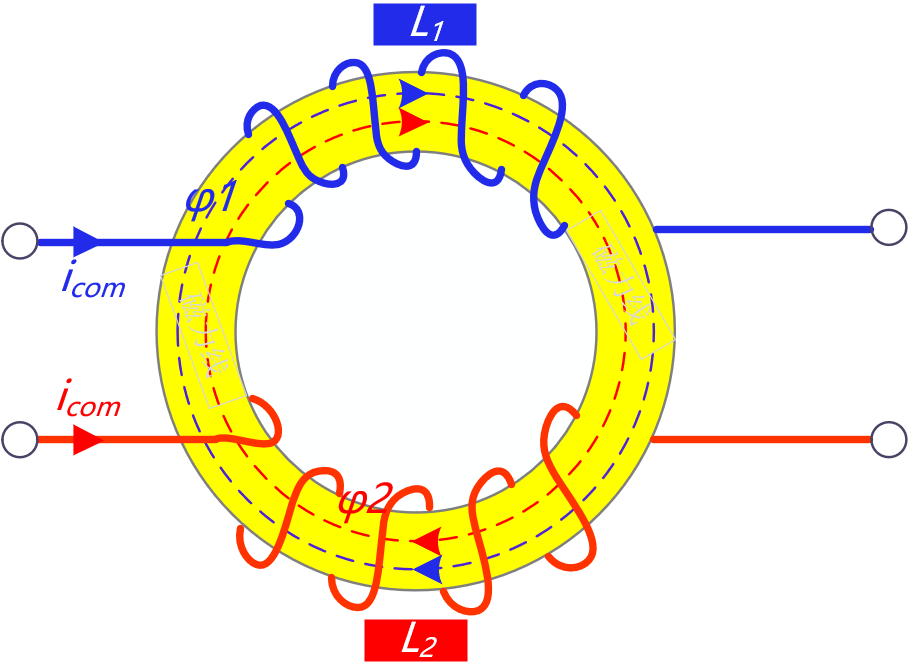

下图红色线圈产生的磁力线穿过蓝色线圈，同时蓝色线圈产生的磁力线也穿过红色线圈，彼此相互感应。

从电感的角度来看，电感量也是成倍增加，磁链代表了总磁通量。

对于共模电感，当磁通量是原来的2倍时，匝数没有发生变化，电流也没没有发生变化，此时电感量增加为原来的2倍，意味着等效磁导率变为原来的2倍。

等效磁导率何以增加一倍，从下面的电感公式来看，由于匝数N不改变、磁路和磁芯截面积由磁芯的物理尺寸决定，因此也没有改变，唯一就是磁导率u增加了一倍，因而可以产生更多的磁通量。

所以，共模电感在共模电流通过时，工作在互感模式下。

在互感的作用下，等效电感量被成倍增加，共模感抗也会成倍增加，因而对共模信号有良好的滤波作用，也就是将共模信号用大阻抗阻挡，不让其通过共模电感，即不让此信号传输到电路的下一级，如下是电感产生的感抗ZL。

认识共模电感在共模模式下的电感量，主要线索是认识互感，一切的磁性元器件。无论什么名称只要把握磁场的变化形式，透过现象看磁场变化的本质，也会容易理解。

再者我们要始终把握磁力线，它是我们认识磁场的直观形式，试想无论同名端或异名端或者互感等概念或磁场现象，我们都是画磁力线去认识他们的——掌握之前讲解的"磁棒绕线法"。
