2021年百亿级落地项目超2500亿元，中芯国际“挑大梁”，第三代半导体、新型显示吸金力度强

文｜小如

图源｜网络

集微网消息，疫情下全球产业链受冲击，数字经济成为应对全球经济下行压力的稳压器。受疫情、复杂的国际形势、产能紧缺等因素影响，部分国家开始调整产业链，更加聚焦重塑数字经济产业链核心竞争力，例如推动集成电路等产业链关键环节国产化竞争力提升。

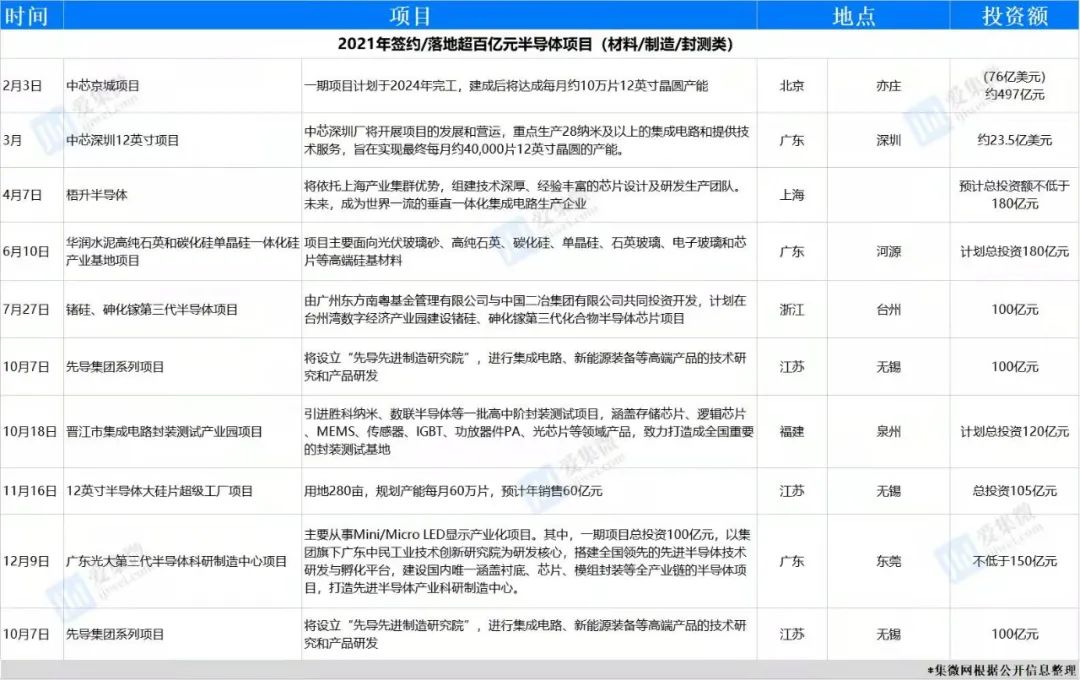

集微咨询统计显示，2021年我国半导体领域超15个百亿元项目签约落地，投资额超2500亿元。相比2020年签约落地的14个百亿元项目、总投资额1788亿元，2021年落地项目更多，平均单体项目投资额更高。

材料、制造、封测全覆盖

2021年，在缺芯、涨价主旋律下，台积电、英特尔等纷纷宣布扩产计划。全球扩产脚步之下，国内半导体百亿级项目布局呈现怎样的状态？

12英寸晶圆厂：中芯国际挑大梁

2021年落地的百亿级半导体制造类项目中，12英寸晶圆厂超两个，包括北京亦庄中芯京城项目与中芯深圳12英寸项目。

中芯京城项目：该项目计划投资76亿美元。2021年2月3日，北京亦庄举办项目集中签约活动，中芯京城项目落地建设。该项目已于当年1月8日开工，计划分两期建设，一期建设规模约为24万平方米，包含FAB3P1生产厂房及配套建筑、构筑物等。一期项目计划于2024年完工，建成后将达成每月约10万片12英寸晶圆产能。

中芯深圳12英寸厂：2021年3月17日，中芯国际发布《关于自愿披露签订合作框架协议的公告》，据《公告》显示，中芯深圳厂将开展项目的发展和营运，重点生产28纳米及以上的集成电路和提供技术服务，旨在实现最终每月约40,000片12英寸晶圆的产能。预期将于2022年开始生产。待最终协议签订后，项目的新投资额估计为23.5亿美元。该项目也是深圳首座12英寸厂。

材料领域项目：第三代半导体风头正劲

伴随下游应用的扩展，第三代半导体热度迎来大爆发，2021年落地的百亿级项目中，第三代半导体相关项目超4个，数量占比高达27%，包括广东河源华润水泥高纯石英和碳化硅单晶硅一体化硅产业基地项目，浙江台州锗硅、砷化镓第三代半导体项目，广东东莞光大第三代半导体科研制造中心项目等。

浙江台州锗硅、砷化镓第三代半导体项目由广州东方南粤基金管理有限公司与中国二冶集团有限公司共同投资开发，计划在台州湾数字经济产业园建设锗硅、砷化镓第三代化合物半导体芯片项目。

广东光大第三代半导体科研制造中心项目主要从事Mini/Micro LED显示产业化项目。项目总投资不低于150亿元，其中，一期项目总投资100亿元，以集团旗下广东中民工业技术创新研究院为研发核心，搭建全国领先的先进半导体技术研发与孵化平台。

大硅片、封测项目各占一席

2021年落地的百亿级项目中，亦出现了12英寸大硅片、封测项目的身影。值得一提的是，2021年落地的封测大项目为晋江市集成电路封装测试产业园项目，而非单体项目。与2020年落地的甬矽宁波二期项目、奕斯伟高端板级封装系统集成电路项目相比，2021年，单体封测类大项目占比降低。

晋江市集成电路封装测试产业园于2021年年10月落地泉州，该项目计划投资120亿元，将引进胜科纳米、数联半导体等一批高中阶封装测试项目，涵盖存储芯片、逻辑芯片、MEMS、传感器、IGBT、功放器件PA、光芯片等领域产品，致力打造成全国重要的封装测试基地。

12英寸半导体大硅片超级工厂项目于2021年11月落子无锡。据当时锡山工信消息，项目总投资105亿元，用地280亩，规划产能每月60万片，预计年销售60亿元。而对于该项目的建设方，目前则尚未透露。

新型显示吸金力度持续

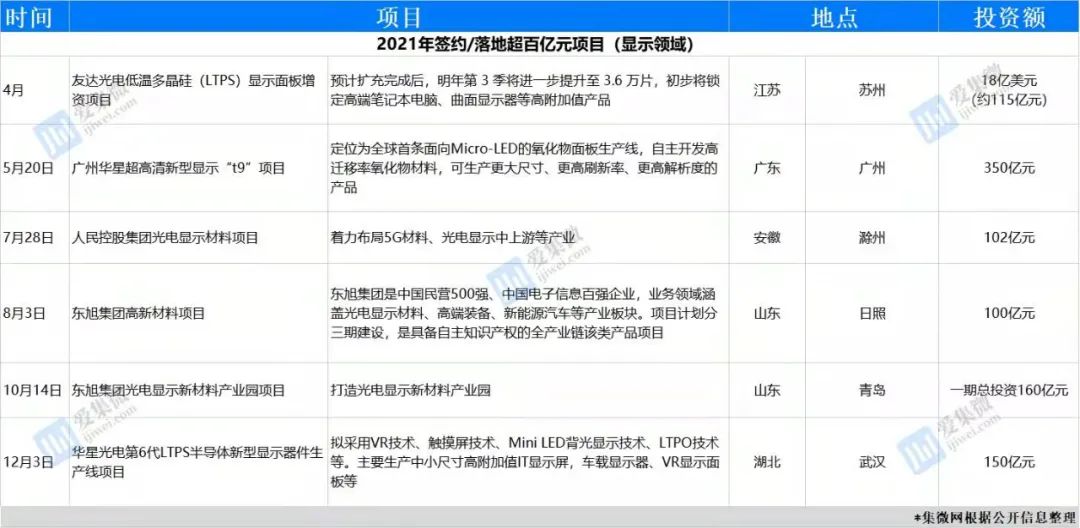

从公开信息整理来看，2021年签约落地的百亿元项目中，新型显示领域项目占比相对较高。新型显示在2021年的新落地百亿级项目中超6个，占比高达40%，总投资额近1000亿元。

具体来看，2021年落地的百亿级新型显示项目，同样覆盖了面板产线、材料类项目。面板产线类项目中，苏州18亿美元的友达光电低温多晶硅（LTPS）显示面板增资项目、广州350亿元的广州华星超高清新型显示“t9”项目、武汉150亿元的华星光电第6代LTPS半导体新型显示器件生产线项目都是其中代表。

友达光电低温多晶硅（LTPS）显示面板增资项目

2021年4月，昆山与友达光电云举行签约仪式，随着总投资18亿美元的低温多晶硅（LTPS）显示面板增资项目正式落户，友达光电成为昆山市外资单体投资最大的产业项目，产出规模向百亿级迈进。友达昆山厂第六代LTPS液晶面板于2016年8月点亮，应未来需求，友达计划持续扩充昆山厂六代线产能。目前昆山六代线月产能已从过去 2.5 万片提升至 2.7~2.8 万片，预计扩充完成后，2022第 3 季将进一步提升至 3.6 万片。

广州华星超高清新型显示“t9”项目

广州华星超高清新型显示“t9”项目总投资350亿元，定位为全球首条面向Micro-LED的氧化物面板生产线，采用背光Micro-LED硬屏、IGZO（铟锗锌氧化物）-TFT、液晶FFS（边缘场开关）等关键技术以及全球首创的4mask Oxide技术，自主开发高迁移率氧化物材料，可生产更大尺寸、更高刷新率、更高解析度的产品。

华星光电第6代LTPS半导体新型显示器件生产线项目

华星光电第6代LTPS半导体新型显示器件生产线项目落地光谷左岭产业园显示产业基地，项目总投资150亿元，拟采用VR技术、触摸屏技术（Touch Panel+主动笔技术）、Mini LED背光显示技术、LTPO技术等。

四大产业聚集区吸引力明显

从签约项目落地分布来看，江苏、广东、山东三省吸引百亿级项目数量位列前三。

经过多年部署，我国目前形成了长三角、京津环渤海、珠三角以及中西部区域四个集成电路产业集聚区。而长三角又是中国集成电路产业基础最扎实、产业链最完整、技术最先进的区域。2021年，长三角对百亿级项目的吸引能力依旧显著。

据集微网不完全统计，上述15个百亿级项目中，落地长三角的项目占比近40%，近乎“半壁江山”。

除长三角地区外，京津环渤海地区2021年共落地百亿级半导体项目占比约27%。

综合来看，2021年，长三角、环渤海地区对百亿级项目的吸引力持续保持高位，两大产业聚集区落地项目超10个，约占百亿级项目的2/3。（校对/西农落）
