定时器触发STM32 ADC的采样转换示例
来源:茶话MCU发布时间:2021-12-303407浏览
询问 AI
开发板:STM32F446 Nucleo开发板
IDE: keil MDK
初始化配置工具：stm32cubeMx
例程内容：
通过定时器触发ADC规则通道及注入通道的模数转换工作。
下面基于STM32CubeMx进行些必要的初始配置。

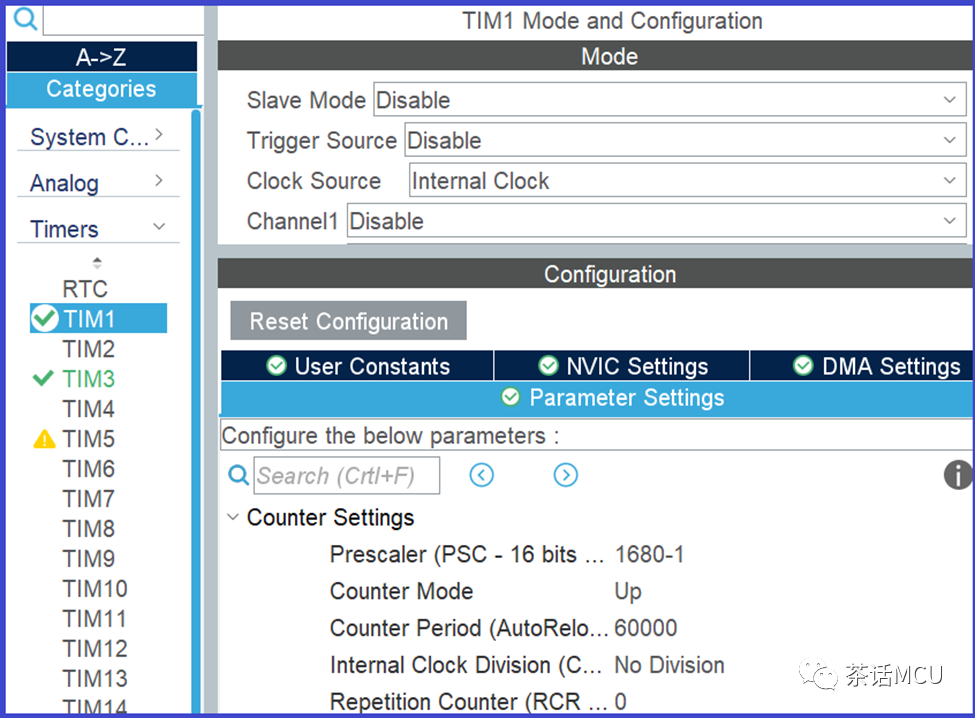

关于定时器的配置，没有太多要介绍的，根据具有应用设置好时间参数即可。这里用到TIM1和TIM3.

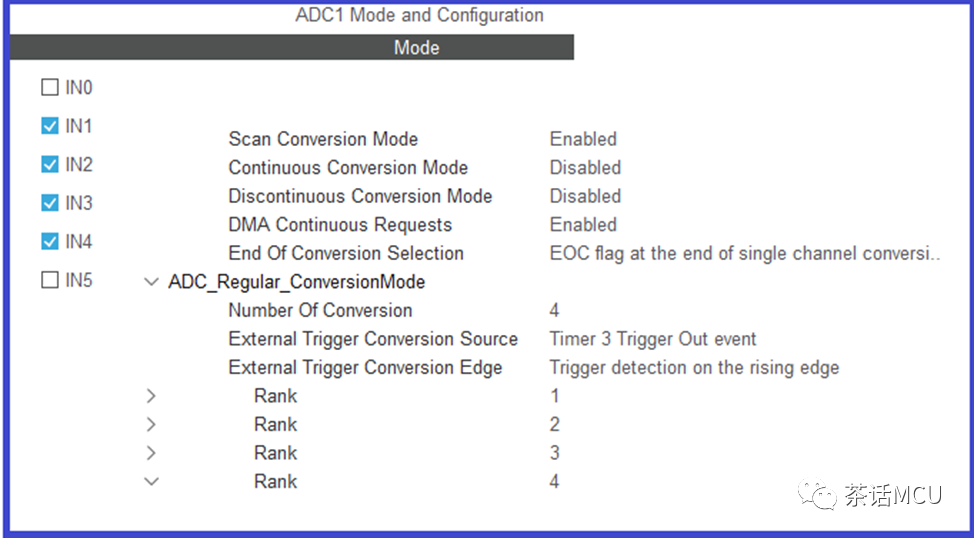

关于ADC,这里用到规则通道和注入通道。选择了下面ADC1的4个通道为规则通道，并通过TIM3来触发其转换。

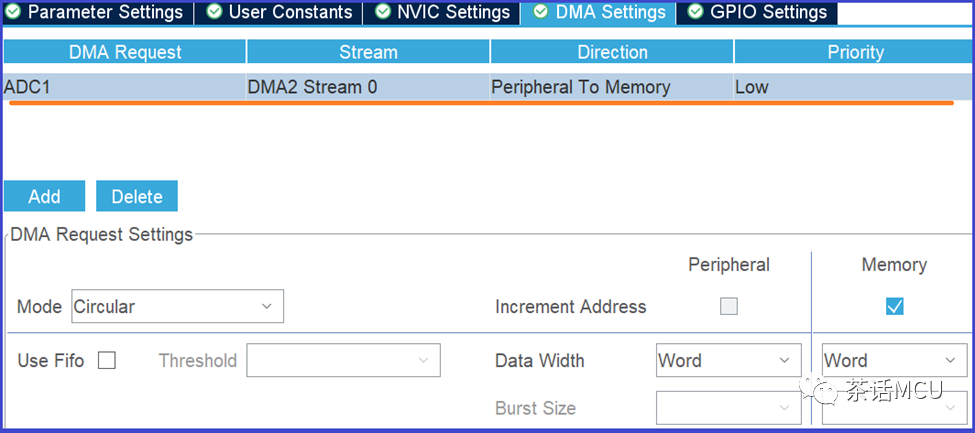

上面4个通道的转换结果通过DMA搬至相应内存，相关DMA配置如下：【注：我这里配置为DMA循环模式,不是必须的,可以根据具体应用调整为Normal模式。】

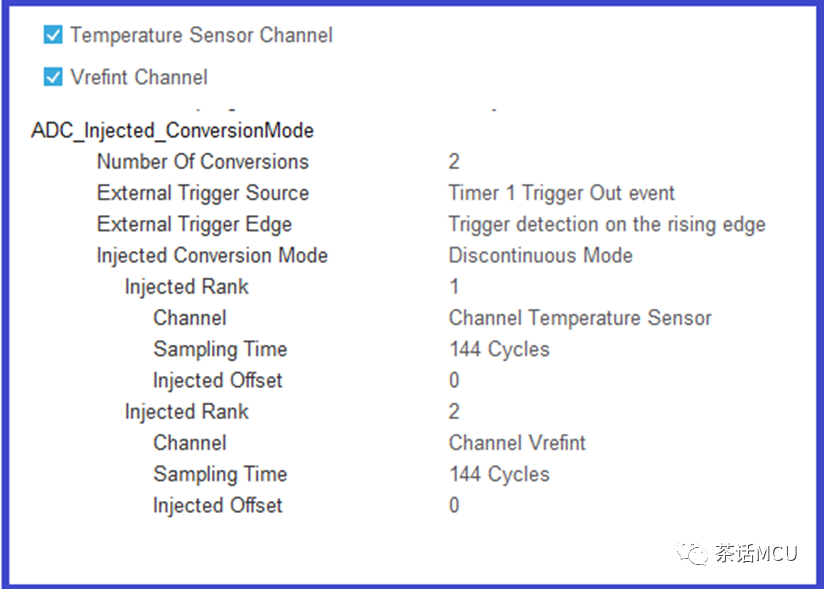

另外两个通道配置为ADC1的注入通道，并通过TIM1来触发转换。见下面配置：
注入转换结果通过转换完成中断到相关寄存器读取。
AdcInj_Temperature =ADC1->JDR1;
AdcInj_Vrefint =ADC1->JDR2;
例程所用到的其它用户参考代码如下：
uint32_t AdcInj_Temperature;
uint32_t AdcInj_Vrefint ;
#define size (4)
uint32_t Value_RegularADC[size]={0};
AL_ADC_Start_DMA(&hadc1,(uint32_t* )Value_RegularADC, size );
HAL_ADCEx_InjectedStart_IT(&hadc1);
HAL_TIM_Base_Start(&htim1);
HAL_TIM_Base_Start(&htim3);

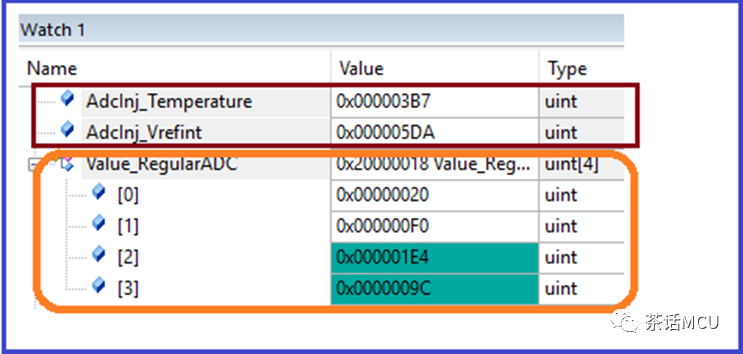

编译调试后即可验证结果:
ADC规则通道每被TIM3触发一次则做一轮AD转换，转换结果通过DMA传输到内存；注入通道在TIM1的触发下实施转换，通过中断提取结果。
OK,该示例就介绍到这里，抛砖引玉，以供STM32开发者参考。
*************************************************
