使用万用表和摇表，简单判定电机故障的方法

电机是我们常见的电气设备，那么我们怎样简单的测量电机的好坏呢？电机是我们经常接触的电气设备，也是最基础的设备，我们这里讲的主要是三相电机。

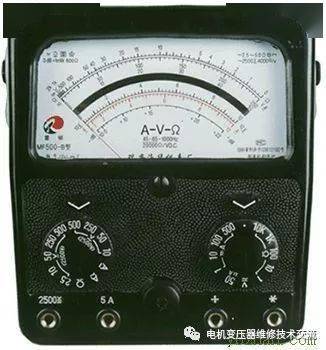

一、万用表

1、调到 Ω ×1档，进行电阻测试、判断，操作如下：

①测量电机是否漏电。分别测量三根线和机壳 (表笔和机壳接触要良好 ) 之间的电阻，如果阻值∞，那么绕组线圈绝缘程度良好。否则，电机漏电。

②测量电机绕组线圈是否断路。三根线两两测量，如果阻值有一个为∞，那么绕组线圈至少有一组断开。

③测量电机线圈是否匝间短路。三根线两两测量，如果三次测量的电阻值相同，那么电机是好的，并且可以确定该电机为三相电机。

④如果测量得到的三个阻值 R、R′、R″，且 R＝R′＋R″ ，那么电机是好的，并且可以确定该电机为单相电机，同时也可以确定单相电机的主副绕组和中心抽头。

⑤如果测量结果与③或④的情形不相符，或者测量值为0 ，那么线圈匝间短路，即电机是坏的。

2、一般情况下，在确定供电没有问题的情况下，电机不能启动，使用万用表打在欧姆档，红表笔接电机的一根接线柱，黑表笔接电机的另一接线柱。（在做测量判断时，最好断开电源进线，以免干扰结果）如果测的有电阻（小阻值），说明线圈是好的；如果阻值为0，说明电机线圈短路（相间短路）。测接地，用万用表表笔一端测电机随意一个接线柱，另一端测电机的外壳如果万用表阻值是零的话，说明电机接地了（相地短路）。

二、用万用表没法确认的情况下，那么我们就只有使用摇表了，使用摇表前，需要做摇表的开路和短路检查。

1、开路检查：

在摇表未接通被测电阻之前,将端钮L和E悬空，摇动手柄使发电机达到2r/s（每秒保持2圈）的额定转速,好表指针应该是指在标度尺“∞”的位置。

2、短路检查：将端钮L和E短接，缓慢摇动手柄，好表指针应该是指在标度尺的“0”位置。

3、摇表都正常的情况下，测量相间阻值：将摇表的端钮L和E分别接在任意两相的接线柱上，缓慢摇动摇表，正常电机，相间阻值应该在0附近，而且任意两相间的阻值都应该是接近的。

4、测量相地电阻：将摇表的端钮L接在相线端子上，E接在电机外壳上。摇动摇表阻值应该大于2MΩ以上，潮湿环境下也应该大于0.5MΩ以上，与地之间的阻值最好大于5MΩ以上。如果低于0.5Ω均是不正常的表现，即使可以使用，也用不了多久，绝缘不够。
