什么是LDO的线性调整率和负载调整率？

LDO是常见的电源架构，线性调整率和负载调整率是两个重要的参数。

线性调整率（lineregulation）指的是，在特定负载电流条件下，当输入电压变化时，引起的对应输出电压的变化量。

从定义可以看出，线性调整率越小越好，当输入电压变化时，对输出的影响就越好，LDO性能越好。

负载调整率（Loadregulation）指的是，在特定的输入电压条件下，当负载电流变化时，引起的输出电压的变化。

从定义可以看出，负载调整率也是越小越好，当负载电流突然变化时，引起的输出变化越小，LDO性能就越好。

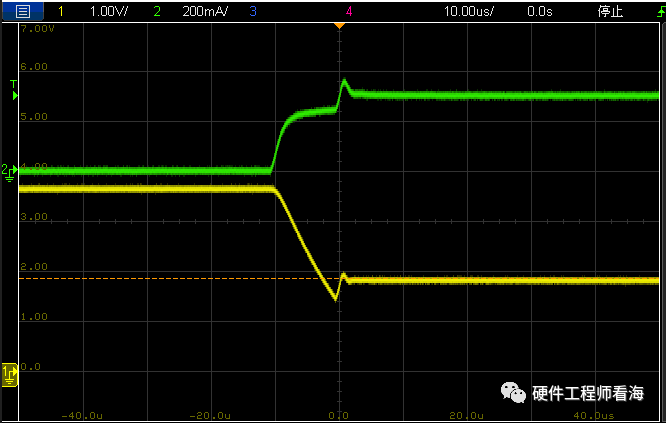

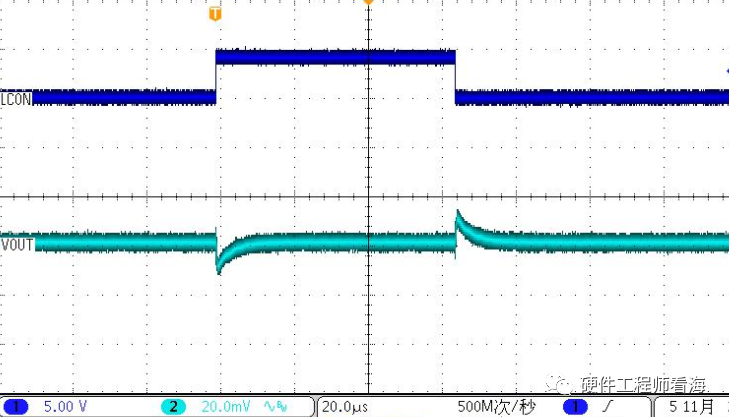

下图中绿色的Iout突然上升时，使得LDO输出有个下冲，这就是负载调整率。

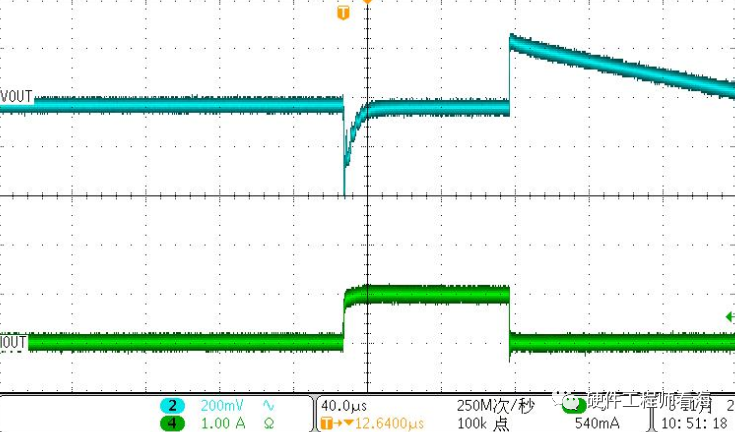

一个设计优秀的LDO一定要具有良好的稳定性，下图是某demo LDO设计初期时，负载瞬态响应的测试曲线，黄色是输出电压，绿色是输出电流，当负载电流短时间内拉高时，输出剧烈抖动，并没有维持最开始的输出，改版后响应正常。

但输入电压变化比较大、负载电流波动比较大时，一定要格外注意这两个参数的选择，防止设计失效。
