万用表的各种功能，你都掌握了吗？

万用表是电工常用的一种仪器，可以测量电压、电流、电阻，甚至可以区分二极管、三极管的极性。顾名思义，它有很多用途，非常方便。

但是有些新电工只能测量电流、电压，不知道其他用途。今天，融测电子将告诉你如何使用——万用表。

一、测量电流

根据电路中的电流选择测量范围，由大到小测试，将黑色探头插入“COM”插孔，将红色探头插入合适的档位插孔，最后接入电路进行测量。

但必须注意，测量电流时，万用表和被测电路应串联。

二、测量电压

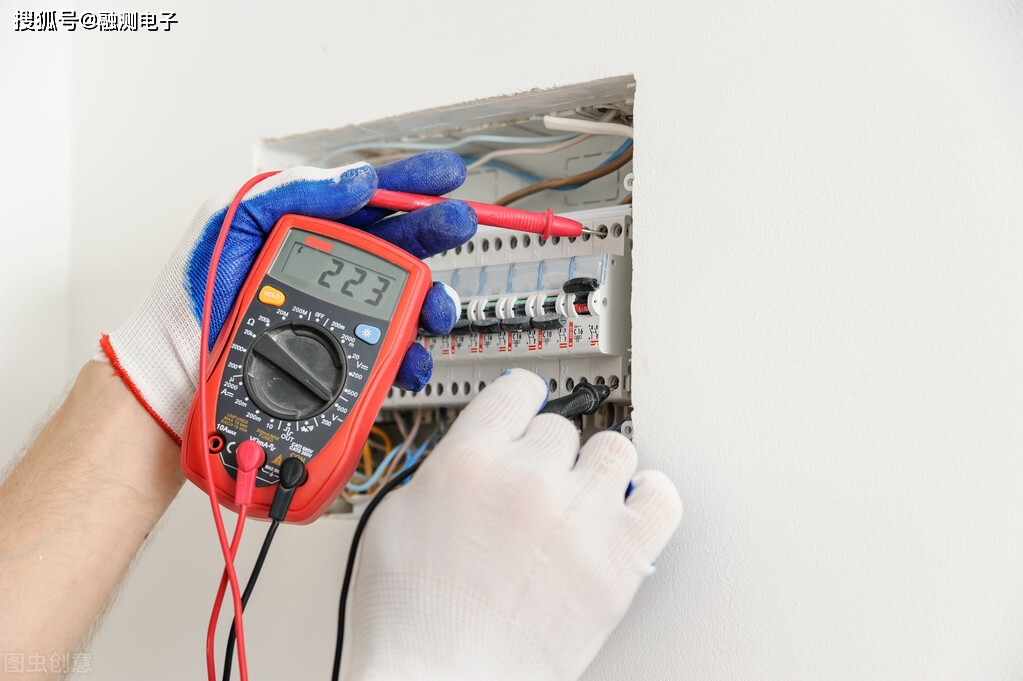

首先判断是DC电压还是交流电压，将黑色探头插入“COM”插孔，将红色探头插入“VΩ”插孔，选择相应档位和档位，然后将探头连接电源或测量电池两端电压。

用万用表测量电压，将万用表与被测线路和设备并联。红色探针连接到正极，黑色探针连接到负极。如果连接反向，电压值将为负。

三、测量电阻

选择电阻档和合适的测量范围，将红色探头连接到“v”插孔，黑色探头连接到“COM”插孔，将探头连接到电阻两端的金属部件，完成测量。

四、测量电容值

将选择开关转到“电容档位”，将放电后的电容引脚直接插入表板的“C-X”插孔，选择合适的范围后读取显示数据。

五、测量二极管

测量二极管的方法与测量电压相同。将万用表的表盘设置为二极管档，将红色探头连接到“v”插孔，将黑色探头连接到“COM”插孔，选择测量档。

当红色探头接正极、，黑色探头接负极时，万用表读数一般在0.5~0.8左右；反接读数为0L，从中可以判断二极管的正负极。

如果万用表测量的二极管正负读数为“0.00”或“0L”，则二极管损坏。

六、测量三极管

测量三极管有点复杂，先判断基极，再判断是NPN还是PNP，最后判断集电极。

用探针测量三个引脚，底座从一个引脚到另外两个引脚是导电的。

如果开机时基接红色探头，则为NPN型，否则为PNP型。对于NPN管，将红色探针连接到未知极，在未知极和基极之间连接一个10K电阻，将黑色探针连接到另一个未知极。当测得的电阻较小时，红色探针接触集电极。相反，PVP型管是收集器。
