消防报警系统调试如何做？

总结一下消防报警系统调试如何做。

一、图纸审核

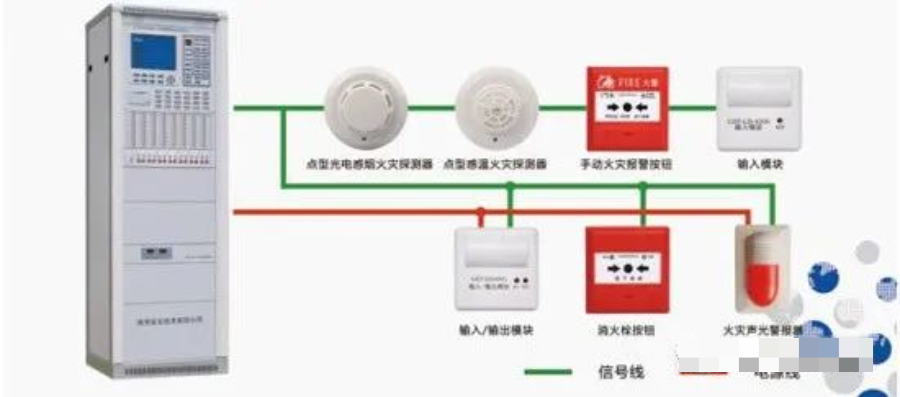

　　1．查看系统图、平面图，了解系统构成、回路划分、24V电源分配、部件位置。

　　2．检查探测器选用类型是否合理、输入输出模块的设置是否满足要求。

　　3．了解联动设备类型、工作电压、工作电流、动作方式、联动要求、有无反馈信号，将输入输出模块按其用途进行分类。

　　4．指出设计中不合理处，进行整改。

二、检查线路及设备安装情况

　　1．检查导线选型情况

　　（1）总线、通讯线是否采用双绞线；

　　（2）线径是否符合要求；

　　（3）导线连接是否可靠，线头是否采取锡焊处理或采用冷压端子。

　　2．检查线路穿管情况，是否采取穿管敷设，广播线、电话线是否采取单独穿管，是否存在强、弱电线路共管情况。

　　3．检查强电干扰情况，查看总线、24V线、联动线、通讯线等是否距强电设备或强电线路太近；是否存在与强电线路近距离平行走的情况；是否存在强电干扰因素。

　　4．检查总线线间电阻，用万用表测量S+、S-之间电阻是否在30K以上，如果太小，应进行检查，可能的原因有：

　　（1）导线绝缘不好；

　　（2）个别部件有问题。

　　5．检查线路绝缘情况，用万用表检查系统线路的对地绝缘电阻，应大于20MW,若绝缘电阻太小，应进行检查，可能的原因有：

　　（1）导线在敷设时，绝缘层破损；

　　（2）导线接头未保护好。

　　绝缘电阻测量应在现场接线完毕、控制室地线敷设完毕、导线未接于控制器前进行。

　　测量方法：一般在消防控制室用万用表测量，正表笔接导线、负表笔接大地，每根线分别测量；必要时也可在现场分段测量，测量时负表笔所接大地应可靠。

　　6．检查线路串线、短路情况，用万用表检查总线、24V线、显示盘AB线等外部接线，线间应无交流、直流电压；线与大地之间应无交流、直流电压；检查线间应无互相短路情况。

　　7．检查交流电源及接线情况，用万用表测量交流电压是否在规定的范围内（AC187V～AC242V），交流电源L、N、E线是否接错，地线是否可靠，用万用表测量～E、L～N端交流电压应为220V左右，N～E端交流电压应接近为0V，机壳～E端交流电压应接近为0V。

　　8．检查系统接地情况，用万用表测量控制器机箱接地端与消防控制室的专用接地体之间的电阻应不大于4欧姆，应保证控制器可靠接地。

　　9．检查部件安装情况，安装是否牢固，是否符合有关标准要求。

　　10．检查隔离器带载情况，设置是否合理，所带部件是否太多（不允许超过100只）。

　　12．指出安装施工中不合理处，要求安装人员进行整改，必要时可请业主协调解决。

三、部件编码

　　1．根据平面图给各部件分配地址，地址尽量连续并符合某种规律，便于维修、查找。

　　2．用编码器（或控制器）将各部件设置地址，为便于检修，可将地址号码用记号笔写在该部件上，调试人员也可将地址编码标明在图纸上。

　　3．完成地址分配表（该表具有序号、部件类型、安装位置、回路号、地址号等）。

　　有些工程，安装公司已将地址设置好，该步骤可省去。

四、检查控制器等主要设备的工作情况

　　检查控制器、火灾显示盘、计算机CRT图形显示系统等设备的外表有无损伤，接线端子是否松动，电缆连接是否可靠，对设备逐个单独通电，检查运行情况，正常后方可进行调试。

　　1．控制器应进行以下检查：

　　（1）开机启动是否正常；

　　（2）液晶、数码管、指示灯显示是否正常；

　　（3）键盘功能是否正常。

　　（4）主备电切换是否正常。

　　（5）总线电压是否在16V左右。

　　2．检查计算机CRT图形系统，主机、CRT显示器是否因振动而损坏、能否正常启动、与控制器通讯是否正常。（该检查是系统在现场的首次检查，若系统是在现场安装的，可不进行该步骤检查。）

　　3．检查消防广播、电话主机，是否因振动而损坏、能否正常启动、面板显示是否正常。

五、填写编程表

　　1．应详细了解各个部件的类型、回路、地址、楼层、房间、安装位置，确定必要的注释内容；需要的话，应统一划分楼号、分区。

　　·了解各个输入输出模块所对应的设备类型、对应端口、动作方式、反馈类型、动作要求、是否需要延时等，选择合适的动作关系，确定合适的延时时间，写出逻辑表达式。

　　·若满足同一种动作关系的设备太多，为减少启动冲击电流，可通过延时避开，分时启动，延时间隔2~3秒。

　　·根据手动控制需要，分配联动按键，按键不够时可将声光报警器、消防广播等非重要的设备分别选择2个按键，按类启动/停止。

　　·查出编程所需汉字的代码。

　　2．详细填写编程表，所填的编程表应尽量符合编程习惯。

　　3．联动逻辑关系应按照国家和有关省市的消防规范要求进行编制，常用的联动关系提供参考如下：

　　①消火栓系统：

　　消火栓按钮动作→启动消防泵

　　联动实现：可将所有消火栓按钮与控制消防泵的输入输出单独编为一个分区，选择动作关系为7，通过分区逻辑关系来实现。

　　对于一些高层建筑设置高区与低区等多个消防泵时，注意分区上的区分。

　　②自动喷淋灭火系统：

　　压力开关动作信号→启动喷淋泵。

　　联动实现：选择动作关系为7，通过逻辑表达式实现动作要求。

　　③防排烟系统：

　　·机械正压送风系统的联动关系如下：

　　楼梯间前室或电梯合用前室内任一感烟探测器报警信号“或”手动报警按钮报警信号→打开正压送风口→正压送风口打开信号→启动正压送风机。

　　联动实现：选择动作关系为7，通过逻辑表达式实现动作要求。

　　注意：有些地区要求本层内任一火警时，打开楼梯间前室或电梯前室送风口，并启动正压送风机，可选择动作关系为4，本层火警动作来实现。

　　正压送风口的开启数量可按照下列要求设置：

　　1)防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启，使整个楼梯间形成均匀的正压；

　　2)前室内的正压送风口的开启应按照人员疏散顺序开启，即开启报警层和报警层下下两层的正压送风口。

　　·排烟系统的联动逻辑关系：

　　排烟分区内的探测器报警信号“或”排烟分区内的手动报警按钮报警信号→启动该排烟分区的排烟口（打开）→排烟口打开信号→启动排烟风机。

　　联动实现：选择动作关系为7，通过分区逻辑关系来实现。

　　注意：有些地区要求本层内任一火警时，打开楼梯间前室或电梯前室送风口，并启动正压送风机，可选择动作关系为4，本层火警动作来实现。

　　排烟风机入口处排烟防火阀（280°C）的关闭信号→停止相关部位的排烟机。

　　④防火卷帘门联动逻辑关系如下：

　　1)只作为防火分割用的防火卷帘门可不做两步降落。

　　感烟探测器报警信号→启动输出模块控制防火卷帘门下降到底

　　联动实现：选择动作关系为7，根据所分割的两分区内火警动作

　　2)用在疏散通道上的防火卷帘门

　　用在疏散通道上的防火卷帘门应两步下降，其联动关系如下：

　　安装在防火卷帘门两侧的感烟探测器报警信号（或）→启动防火卷帘门一步下降输出模块；安装在防火卷帘门两侧的感温探测器发出报警信号（或）→启动防火卷帘门两步降输出模块。

　　联动实现：选择动作关系为7，通过逻辑表达式实现。

　　⑤火灾警报和火灾事故广播联动：

　　火灾警报在高层建筑中主要是指声光报警器，设有自动开启的声光报警器，其开启顺序和火灾事故广播的开启顺序相同，火警时相关层声光报警器、火灾事故广播联动。

　　联动实现：选择动作关系5，相关层任一火警动作。

　　注意：有些地区要求启声光报警器和火灾事故广播按如下关系动作：

　　相关层的手动报警按钮报警信号“或”两只火灾探测器报警信号“与”→启动声光报警器、控制火灾事故广播输出模块，可选择动作关系8，将相关各楼层分别设置为一个分区。

　　高层建筑中火灾警报和火灾事故广播的开启顺序如下：

　　1)当2层及2层以上楼层发生火灾时，宜先接通火灾层及其相邻的上、下层；

　　2)当首层发生火灾时，宜先接通本层、2层及地下各层；

　　3)当地下室发生火灾时，宜先接通地下各层及首层。

　　⑥消防电梯：

　　一般要求大楼内任一火警时，电梯下降到底层。

　　联动实现：选择动作关系1，任一火警动作。

　　⑦非消防电源关断：

　　一般要求：火警时关断本层的非消防电源。

　　联动实现：选择动作关系为4，本层火警动作来实现。

　　注意：有些地区对非消防电源的关断要求如下：

　　所在楼层手动报警按钮“或”两只探测器报警信号“与”→启动非消防电源切换输出模块动作。可选择动作关系8，将本楼层设置为一个分区。

　　非消防电源切断的最好方式应在消防控制室内手动切断。

六、编程、调试

　　1．检查“未编”

　　将第一个回路接到控制器，检查报未编故障的部件是否正确，总数量是否正确，记录未检测到的部件，根据平面图，查找该部件未检到的原因，直到所有部件都查到且稳定为止，可能出现的问题有：

　　（1）地址设置不对、地址重复；

　　（2）线路不通（包括总线和24V线）；

　　（3）接线错误；

　　（4）总线绝缘电阻太小；

　　（5）部件有故障；

　　（6）隔离器后端线路有问题，使其保护或隔离器本身有故障；

　　（7）隔离器后端所带部件太多，隔离器处临界保护状态；

　　（8）总线上有干扰（主要是强电线路带来的）。

　　控制器每次上电、复位或编程操作退出时，进行一次“未编”检查。

　　2．根据编程表输入编程数据

　　数据输入完毕并退出后，所有部件故障应消失。若某地址仍报“未编”故障，应检查编程地址、类型是否正确，若完全正确则该部件可能有问题，需更换；若输入输出等报断线故障，则检查24V电源是否正常、是否接反、部件上有无24V电源。

　　对于V4.4以上版本的EI-2000G型控制器，配有串口通信接口，现场调试时可通过计算机及“依爱

　　工程测试软件”进行编程、测试。

　　3．再调试第二、第三……个回路，一个回路一个回路地调，直到每个回路都调完。

　　编程前，不要将所有回路全部接入控制器，最好是一个回路一个回路地接入、编程、调试，一个回路处理完毕后再调试下一个回路，也可留有几个经确认的故障（如某几个探测器报故障，其它均正常），最后一起检查、处理。

七、查看探测器稳定性

　　利用控制器“多点检测”功能，查看第一回路探测器的检测值，进一步检查线路情况，同时也检查探测器的运行情况和系统的稳定性。查看检测值时，应尽量多选择一些监测点，每个点监测时间不小于2分钟，正常状态下探测器检测值的波动范围为：光电感烟探测器4个数；感温探测器2个数。正常状态下探测器检测值的范围如下：

　　JTW-ZCD-3000型感温探测器根据检测值换算现场温度的公式：现场温度=（检测值-7）÷2（在10°C~50°C范围内，10°C以下的范围非线性度较大，仅做为参考）

　　对于检测值异常的探测器，应查出原因，一般是：

　　（1）绝缘不好，主要是对地绝缘较低；

　　（2）接触不好（线路接头未处理好、接线端子未拧紧）；

　　（3）外部干扰（与强电设备或强电线路太近、与广播线共管或太近等）；

　　（4）探测器自身有故障；

　　（5）隔离器输入输出接反、带载太多。

　　第一回路检查完毕，接着再对第二、第三…回路进行检查。

八、故障、火警功能检查

　　1．故障检查，探测器或其它部件取下或断线后，控制器应报故障；故障解除后，控制器应恢复正常运行状态。

　　2．火警检查，全面测试每个探测器、输入模块、手报等部件，检查：

　　（1）是否能正常报火警；

　　（2）对应显示盘是否有相应的显示；

　　（3）控制器液晶、扬声器、指示灯是否正常；

　　（4）探测器等部件报警是否及时；

　　（5）探测器等部件的火警确认灯是否正常；

　　（5）配有打印机时，应检查火警信息能否正确打印。

　　3．检查控制器的隔离设置、隔离取消功能。

九、联动功能检查

　　1．在手动方式下，检查：

　　（1）通过菜单和键盘操作能否按类、按地址启动/停止相关模块。

　　（2）配有联动键盘时，通过联动键盘能否按类、按地址启动/停止相关模块。

　　（3）有动作反馈时，能否显示该设备及其对应模块的动作信息，动作灯能否点亮；配有联动键盘时，对应按键的动作灯能否点亮。

　　（4）通过直接按键能否直接启动所连的输入输出。

　　（5）联动动作方式是否正确（脉冲、持续）。

　　（6）输入输出模块及设备动作响应是否及时。

　　2．自动方式下，可通过模拟火警，以满足联动条件，检查：

　　（1）火警时，满足联动条件的设备能否自动启动。

　　（2）通过菜单操作，联动键盘能否按类、按地址启动/停止各相关模块。

　　（3）有返回时对应动作灯是否亮，动作信息显示是否正确；对应联动按键的动作灯能否点亮。

　　（4）联动动作方式是否正确（脉冲、持续）；

　　（5）输入输出模块及设备动作响应是否及时；

　　（6）对于有延时的设备，应检查延时时间到后，设备能否动作。

　　（7）联动动作关系是否正确。（共19种动作关系）

　　3．检查外设24V电源电压是否正常，在自动方式下，满足联动要求的设备都动作时，24V线路最远端的电压是否能保持在21V以上，从而使设备能可靠动作。

　　4．检查对输入输出模块的隔离功能（设置、取消、查询）。

　　5．若输入输出模块控制的设备动作不正常时，重点检查：

　　（1）输入输出模块内部继电器是否动作（用万用表直接测量输出端子）；

　　（2）设备所用24V电源是否正常（有无电压、电压是否太低）；从而判定到底是我们的系统问题还是设备问题；若无返回，应直接短接输入输出模块的直流返回端，判定故障点。

　　1．某些工程的防火阀、送风口、排烟口、卷帘门类等设备质量较差，可能存在不能打开、无反馈信号

　　等问题，也可能出现今天调试正常的设备，第二天再试时就打不开了，出现这些情况时，我们首先应使用万用表和短接线检查模块的动作、反馈是否正常，确认模块没问题后再配合安装人员检查设备。

十、广播、电话调试

　　1．广播系统

　　（1）广播线一定要单独穿管，远离回路总线，否则易给总线、24线带来干扰；

　　（2）广播线接到功放输出端子的0和120V上，采用120V定压输出；

　　（3）通过控制器启动相应楼层的输入输出模块，检查喇叭声音大小是否合适，语音应清晰。

　　（4）根据逻辑编程和实际工作需要，启动最大数量的喇叭，使广播主机正常放音，并稳定运行30分钟以上，检查广播主机的实际带载能力是否满足使用要求。

　　广播系统容易因输出短路而烧坏主机。

　　注意：有些工程可能因输入输出模块所带的喇叭太多，模块内部的继电器触点容量不够，造成喇叭声音较小，这时应考虑增加模块。

　　2．电话系统

　　（1）对于多路输出，一般情况下，还是尽量将每路都用上；

　　（2）允许所有电话插孔连在一起，只用一门，但必需考虑带载能力。

　　（3）用电话分机插入手报的电话插孔内，即可要求与总机通话，检查线路、分机和总机工作是否正常，声音是否清晰。

　　以上各步调试完，整个系统已无任何故障，稳定运行24小时后，调试人员才可离开。

　　如无特别要求，一般使控制器运行于手动状态。

　　对于调试中发现的问题（特别是系统设计和施工方面的问题）应进行记录，并以书面形式告诉安装公司，必要时可告诉甲方。

十一、现场培训

　　系统调试完后，应配合安装人员对甲方值班人员进行培训，主要内容有：

　　（1）控制器的基本使用方法，讲清楚怎样通电以及消音、隔离、自检、复位、手动/自动等操作。

　　（2）报警、联动、故障等信息的显示方法，讲清楚面板各指示灯表示的意义；在报警、联动、故障等状态下，有关信息是如何显示、指示的。

　　（3）键盘锁的用途及必要性，说明正常运行应使键盘锁（或开关）、多线联动盘键盘锁（或开关）处于关的位置，防止无关人员误操作。

　　（4）最简单的故障确认和处理方法，包括：主电源故障、主备电保险丝断、探测器故障（应到现场确认，看是否真被摘下）等。

　　（5）控制器报故障时，应记录面板指示灯状态和液晶显示信息。

　　（6）探测器使用中应注意的事项。

　　（7）严禁对控制器、CRT乱操作，严禁增、删CRT的软件，讲明厉害关系。

　　（8）讲明控制器不应长时间断电，否则会损坏电池；每3个月应使电池工作一断时间，以延长电池的使用寿命。

　　（9）讲清楚：火警时，如何到现场确认、如何通过对讲电话确认、如何接通119外线、如何手动启动设备、如何使用广播进行疏散等。
