深圳市诚芯微科技成立于2009年，主要致力于消费类电源、汽车电源管理、无刷电机驱动等三大领域核心芯片开发，拥有相关专利技术达50余项，产品广泛应用于汽车电子、便携式电子、智能家居、新能源汽车等众多领域。在消费类电源领域，诚芯微已布局了DC-DC、AC-DC、PD快充套片整体解决方案，此外还设有中低压MOS、LDO及个护产品集成芯片等产品线。
自成立以来，诚芯微先后与BYD、吉利、天宝、立讯精密、小米、飞利浦、公牛、ANKER、CE-LINK、倍思、第一卫、贝尔金、格力、飞科等国内外数百家知名企业建立战略合作关系，持续为品牌客户提供高性价比解决方案与优质技术服务。
自苹果手机取消标配充电器以来，诚芯微科技持续发力20W PD快充市场，推出了多款AC-DC快充方案，获得客户一致认可，出货量持续增长。与此同时，DC-DC芯片作为诚芯微主打重要产品线，借助快充市场的风口，也得到了迅猛发展。据了解，诚芯微的Buck DC-DC Converter已被广泛应用于汽车汽配、办公升降桌、智能家居按摩椅及头等舱沙发等产品上，未来将会涉及更多的高端场所使用。
今天充电头网主要整理了一份诚芯微DC-DC芯片在消费类电源领域的产品应用：

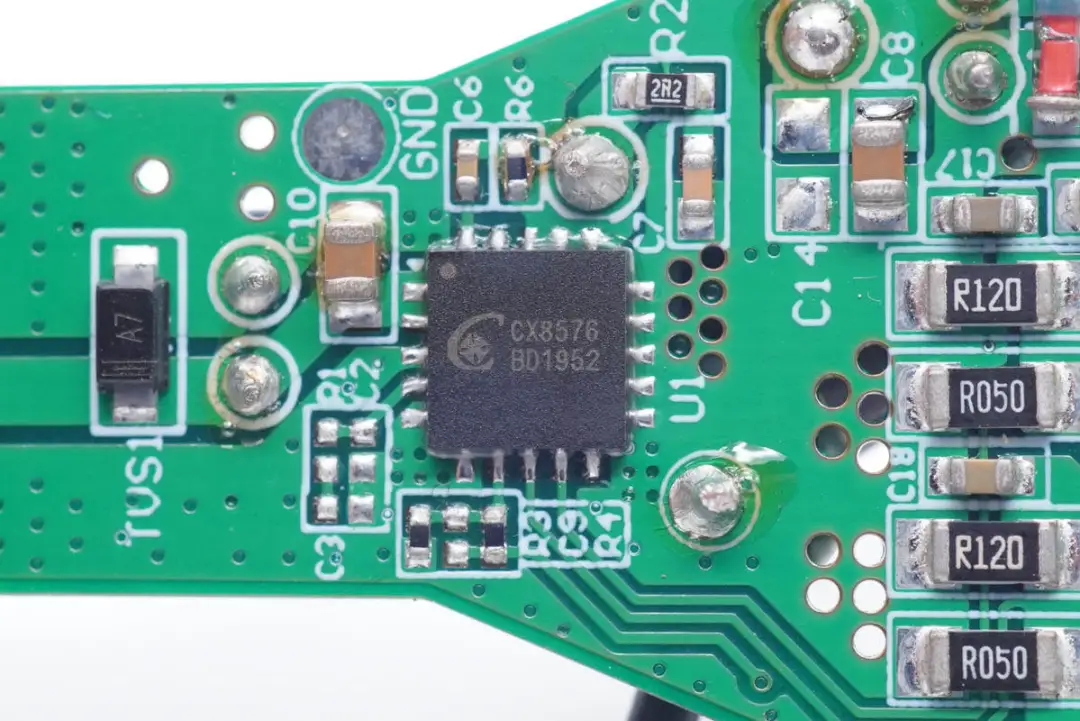

1、诚芯微CX8576
诚芯微CX8576是一款输入耐压30V，并且能够实现精确恒压以及双路恒流的降压型DC-DC转换器。CX8576内置10mΩ High-side N MOS以及10mΩ Low-side NMOS，可支持 4.8A持续输出电流输出电压可调，最大可支持95%占空比。
应用案例：
（3）拆解报告：Baseus倍思24W双USB-A口数显车充VCBXA
2、诚芯微CX8825

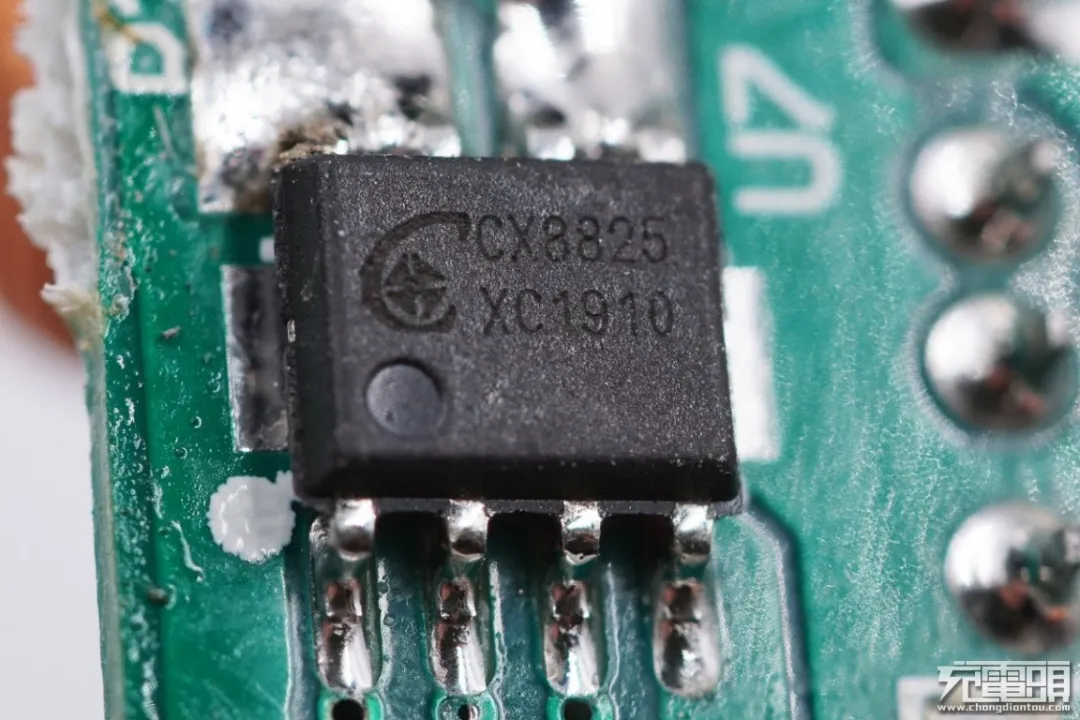

诚芯微CX8825同步降压转换器，用于USB-A接口的5V降压输出。其内置50毫欧高侧P管和30毫欧低侧N管，最大输出电流3A，支持100%占空比，135KHz固定开关频率，支持线损补偿。
应用案例：
（1）内置124800mAh电池、7个充电接口，奥睿科大容量户外电源拆解
（3）拆解报告：ubiolabs Wireless Charging Stand无线充电器（AWC1040）
（5）韩国LG USB PD充电器拆解：首创单变压器实现两路快充

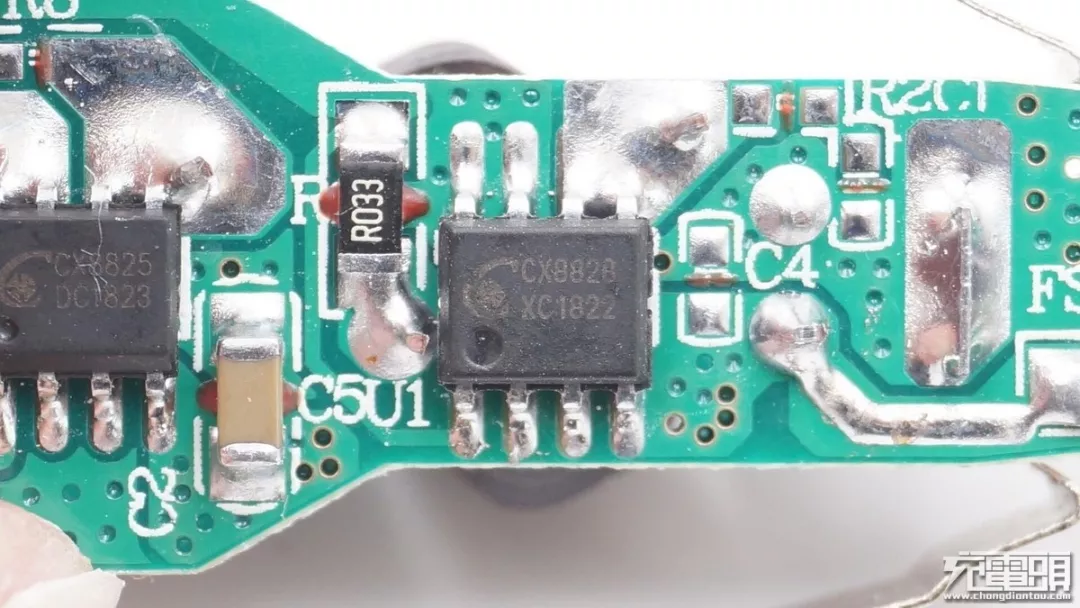

3、诚芯微CX8826
诚芯微CX8826是一款降压型 PWM 转换器，该转换器可驱动输出 3.5A 负载电流。设计允许CX8826在 9V到 30V 宽输入电压范围内工作。通过将 COMP/EN 引脚逻辑电平拉低来实现外部关断功能，并进入待机模式。外部补偿使反馈控制环路具有良好的线压调整率和负载调整率，且外围设计灵活。
应用案例：

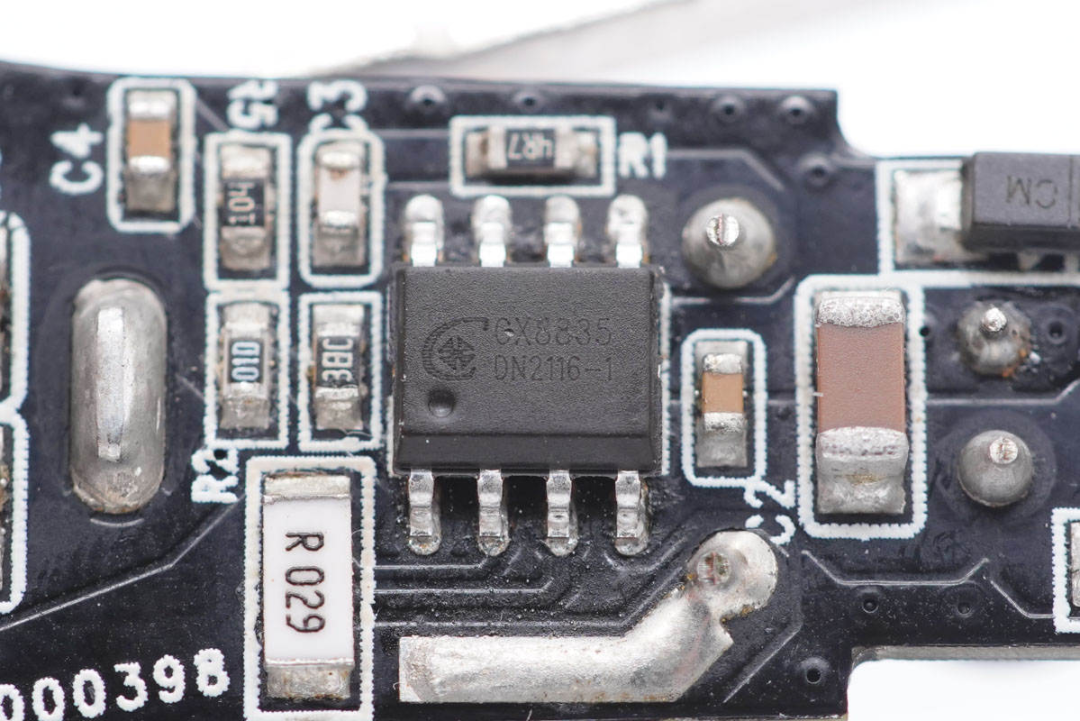

4、诚芯微CX8835
诚芯微的CX8835是一款输入耐压可达40V，并且能够实现精确恒压以及恒流的降压型DC-DC转换器，其内置80mΩ High-side PMOS以及20mΩ Low-side NMOS，可支持3A持续输出电流，输出电压可调，最大可支持100%占空比。
此外CX8835具备高性能的负载响应以及输入电压响应能力，同时精确的恒压和恒流控制环路实现极小的负载调整率和线性调整率；无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制，同时具备线缆压降补偿功能；这是一款应用极简，性能卓越，稳定可靠的恒压恒流降压型转换器。
应用案例：
（1）拆解报告：belkin贝尔金双A口24W车充CCB001
5、诚芯微CX8838

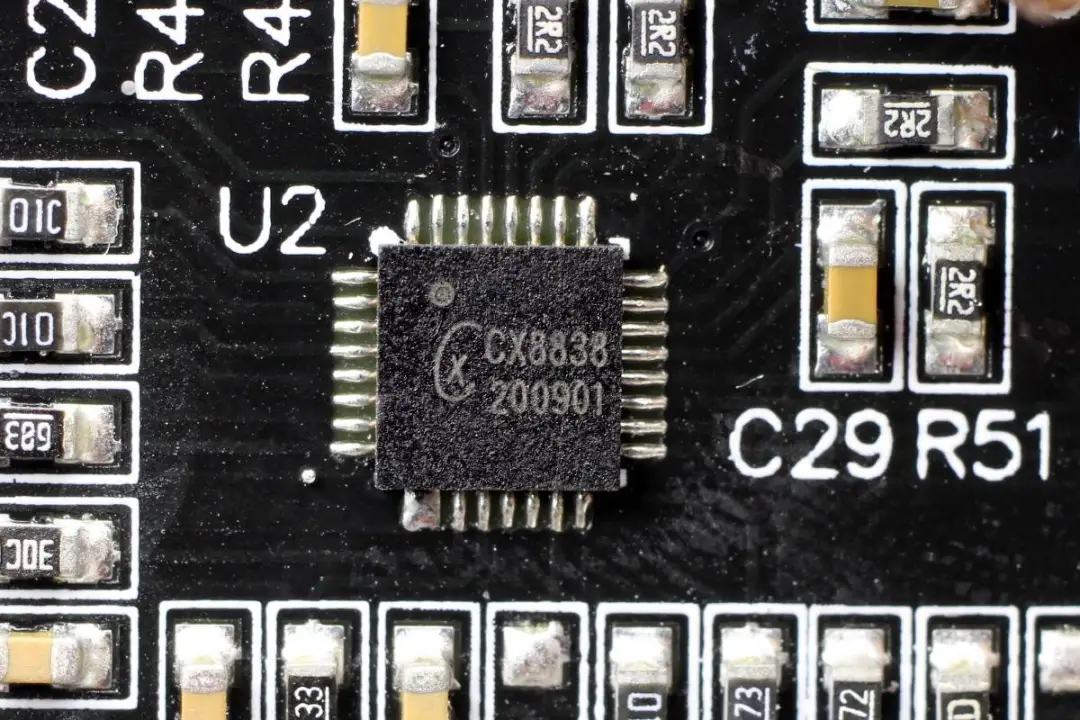

诚芯微CX8838高效同步升降压控制器，用于DC输入升降压为电池充电。CX8838支持2.7V-36V宽输入电压以及2.0V-36V宽输出电压；其开关频率可依据应用需求三种开关频率调节：200KHZ、400KHZ以及600KHZ；其MOS驱动电压可依据应用需求三种驱动电压调节：DC5.0V、DC7.5V以及DC10V，使MOS达到最佳能效。
此外CX8838还支持I2C接口调节输入输出电流以及输出电压；支持输入、输出限流以及过温保护（OTP）功能，保证在不同使用环境下产品安全。
应用案例：

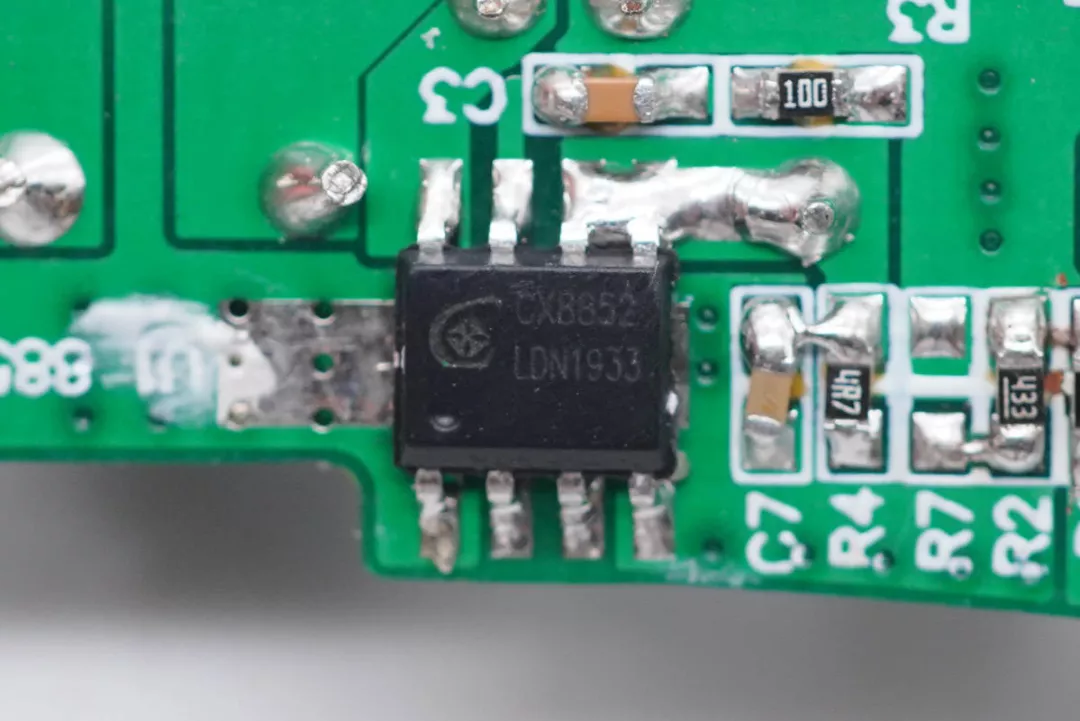

6、诚芯微CX8852
诚芯微CX8852是一款输入耐压40V，并且能够实现精准恒压恒流以及双路恒流的降压型DC-DC转接器。内置20mΩ High-side NMOS以及20mΩ Low-side NMOS，可支持4A持续输出电流输出电压可调，最大可支持98%占空比。
应用案例：
（1）拆解报告：HIKVISION海康威视双A口15.5W车充
7、诚芯微CX8855

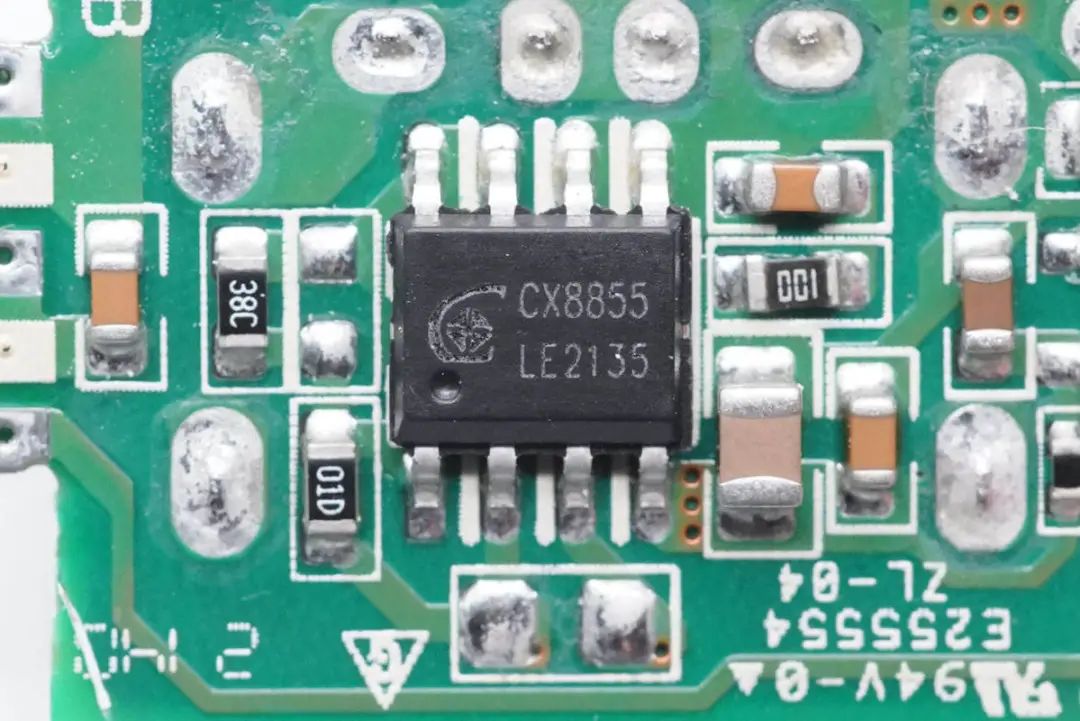

诚芯微CX8855是一款输入耐压可达32V，并且能够实现精确恒压以及恒流的降压型DC-DC转换器。内置30mΩ High-side PMOS以及20mΩ Low-side NMOS，可支持3.4A持续输出电流输出电压可调，最大可支持100%占空比。
诚芯微CX8855具备高性能的负载响应以及输入电压响应能力，同时精确的恒压和恒流控制环路实现极小的负载调整率和线性调整率；芯片无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制，同时具备线缆压降补偿功能。
应用案例：
（1）视频拆解：DJI Mavic 3原装65W PD充电器

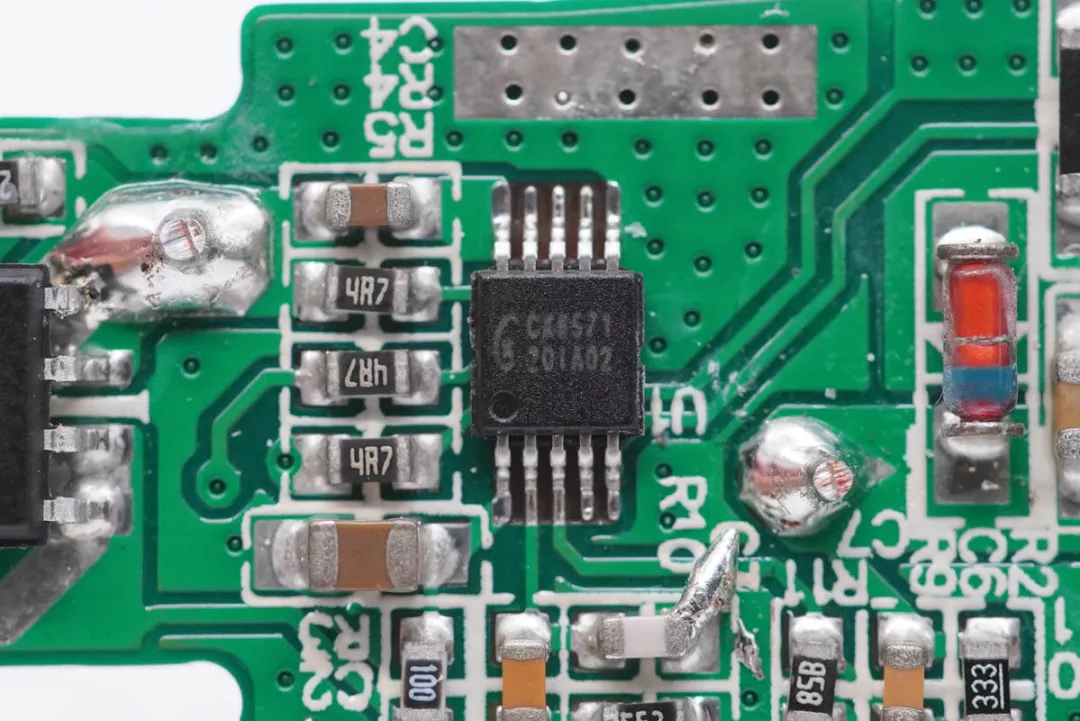

8、诚芯微CX8571
诚芯微CX8571是一款降压型PWM控制器，该控制器可驱动双路输出8A（4A+4A）负载电流。设计允许CX8571在9-40V宽输入电压范围内工作。通过将COMP/EN引脚逻辑电平拉低来实现外部关断功能，并进入待机模式。外部补偿使反馈控制环路具有良好的线压调整率和负载调整率，且外围设计灵活。
应用案例：
9、诚芯微CX8812

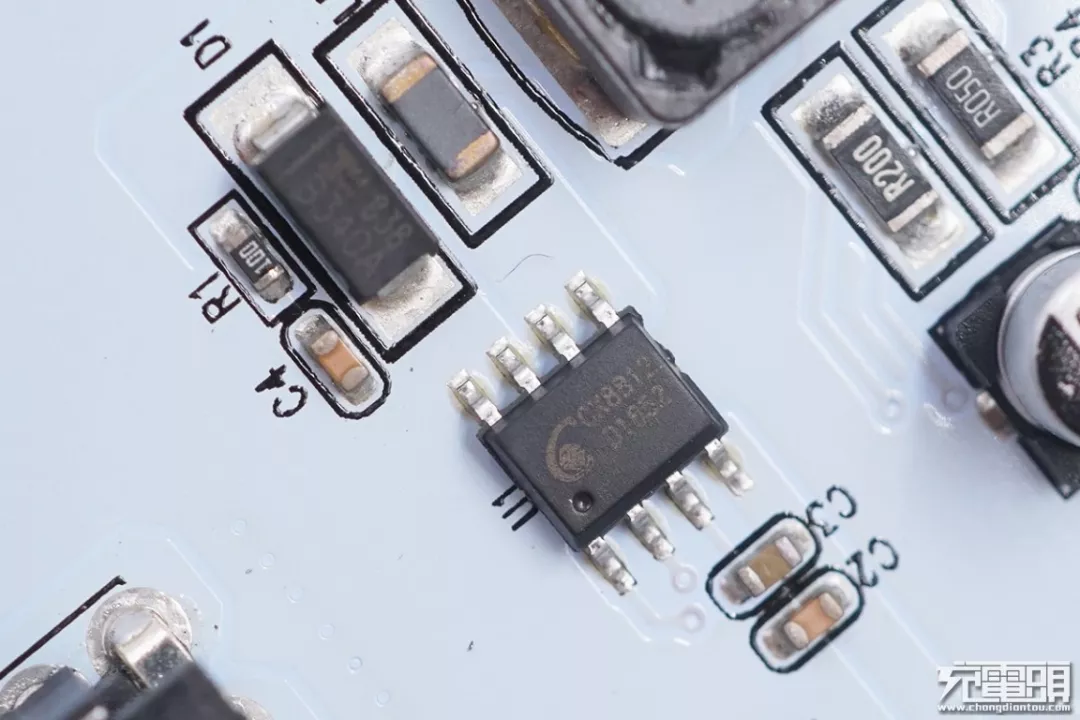

诚芯微CX8812是一款输入耐压可达32V，并且能够实现精确恒压以及恒流的降压型DC-DC转换器，内置80mΩ Power MOS，可支持2.4A持续输出电流，这里将输入12V降压为时钟电路供电。
应用案例：
（1）拆解报告：MOMAX Q.CLOCK摩米士数字闹钟无线充电器

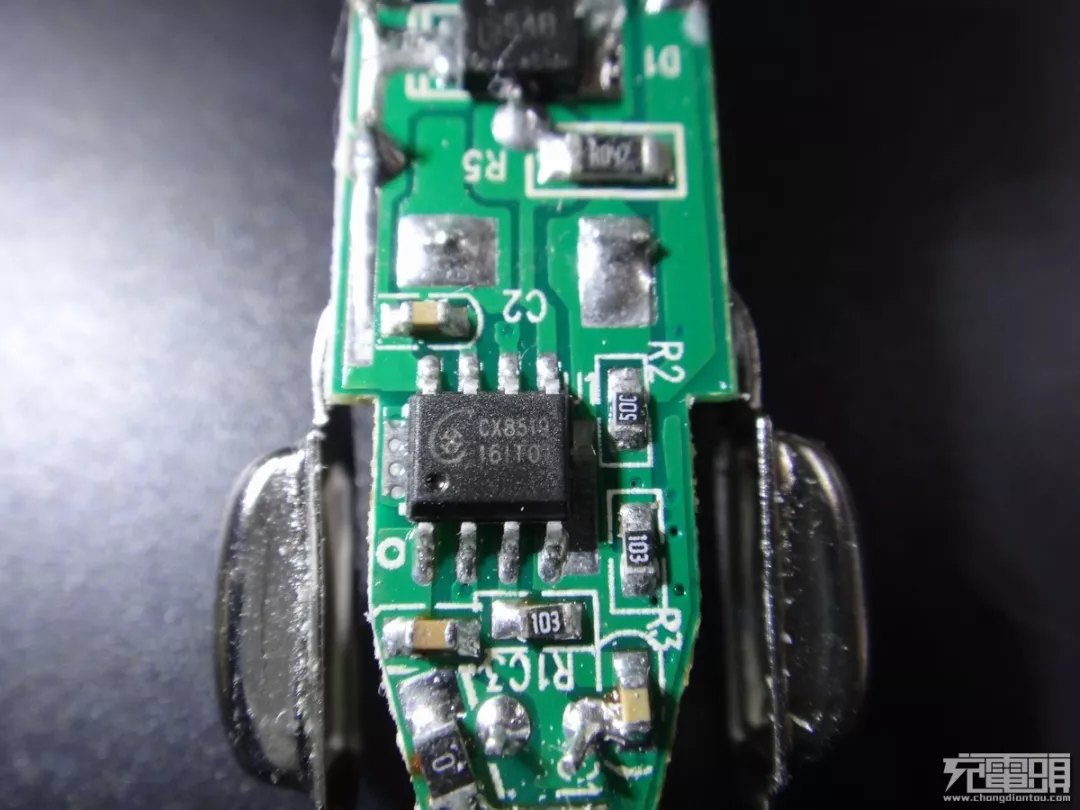

10、诚芯微CX8519
诚芯微CX8519是一款降压芯片，典型输出驱动电流为 3.5A无需外加晶体管。设计允许它可在 8V-40V的宽输入电压下工作 。通过将 COMP/EN 脚逻辑电平拉低来控制外部关断功能，使其进入待机模式。外部补偿使反馈控制具有良好的线性调整率和负载调整率， 具有灵活的外围设计 。
应用案例：
11、诚芯微CX8850

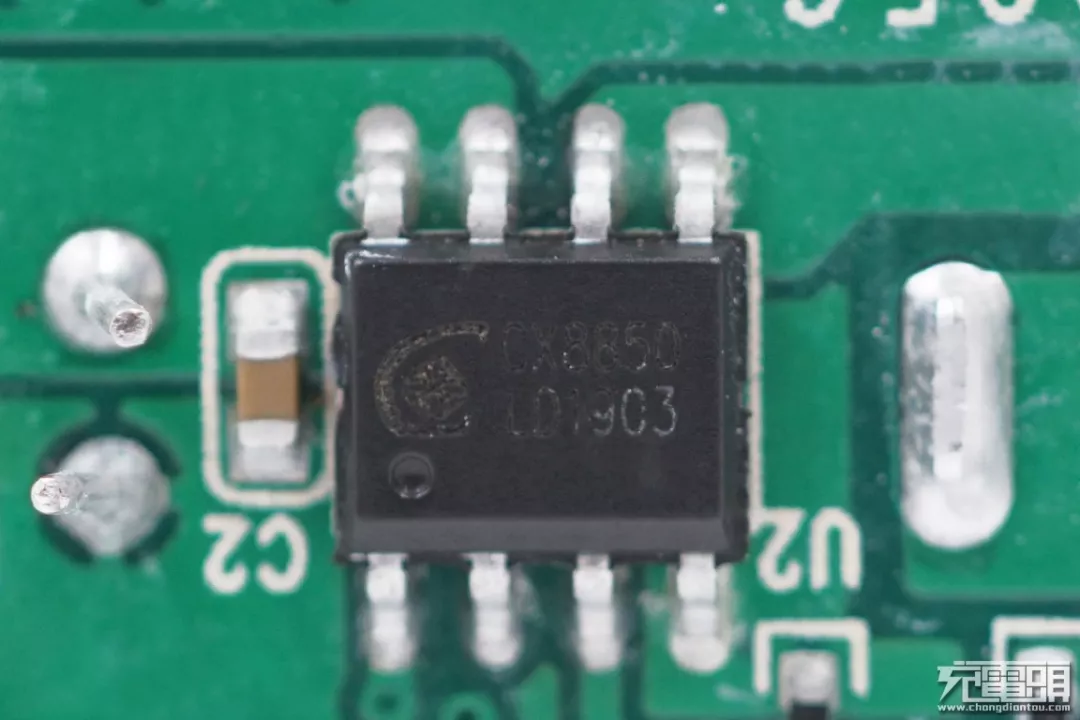

诚芯微CX8850是一款输入耐压40V，并且能够实现精确恒压以及恒流的降压型DC-DC转换器，其内置 20mΩ High-side N MOS 以及 20mΩ Low-side NMOS，可支持 4A 持续输出电流输出电压可调，最大可支持 98%占空比。
应用案例：
（1）拆解报告:belkin 30W USB PD快充车载充电器（1A1C)
充电头网总结
通过充电头网的整理汇总可见，目前诚芯微的DC-DC控制器已经在消费类电源产品中得到了广泛的应用，主要应用于快充充电器、车载充电器以及户外电源等产品中，并且获得了贝尔金、倍思、海康威视、大疆、摩米士、名创优品等品牌的认可。
如需了解更多产品资讯，请与诚芯微官方取得联系。（诚芯微官网：www.cxwic.com）
