拆解报告：公牛20W 2A1C快充飞碟插座

----- 充电头网拆解报告 第1957篇 -----

最近充电头网又拿到了BULL公牛一款USB快充插座，因采用扁平圆盘造型设计，官方命名为飞碟插座。这款产品配备有2A1C三个USB接口，得益于内部采用天德钰FP6601AA和JD6606S两款快充协议芯片，因此每个接口都支持快充。USB-C口还能满足苹果iPhone 12/13系列手机20W PD快充，日常插线即可快充，十分方便。

下面充电头网就对这款插座进行详细拆解，看看整体的用料做工如何。

值得一提的是，此前充电头网还拆解过公牛最新20W快充86面板、公牛20W 2A1C魔方插座、公牛20W 2A1C快充迷你差旅插座、公牛40W超级快充延长线插座等产品，欢迎查阅。

一、公牛20W飞碟插座外观

包装盒正面印有BULL公牛品牌、插座外观图、名称以及1.5米线长标识等。

背面印有产品技术参数、防护参数和注意事项。

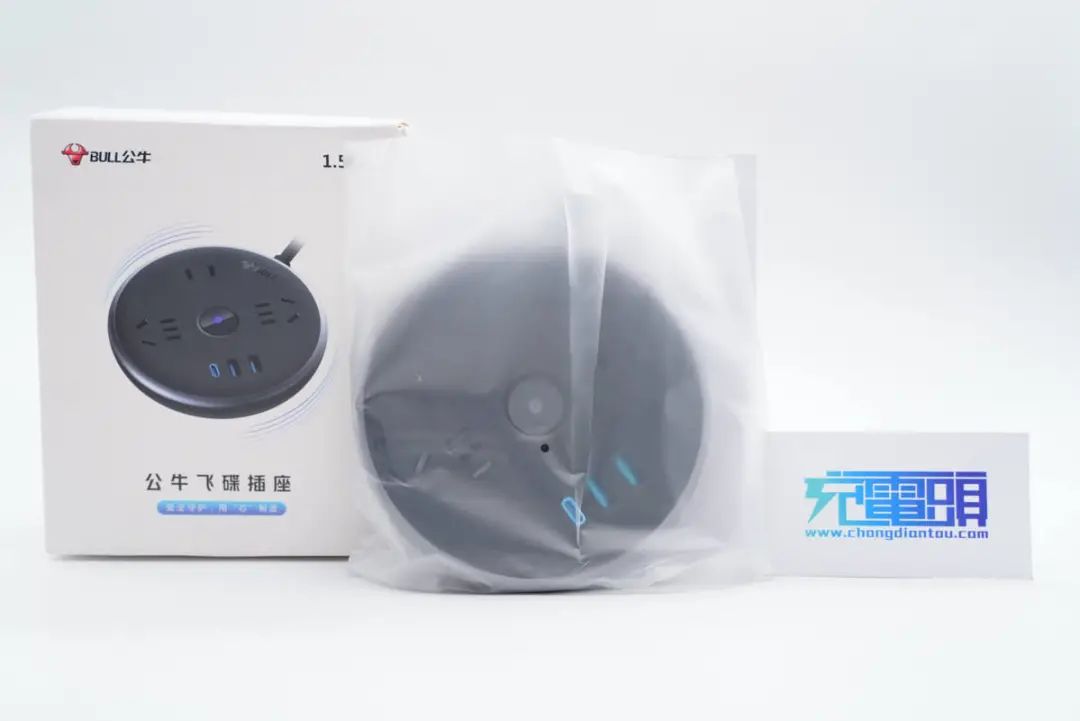

插座套有塑料袋防尘。

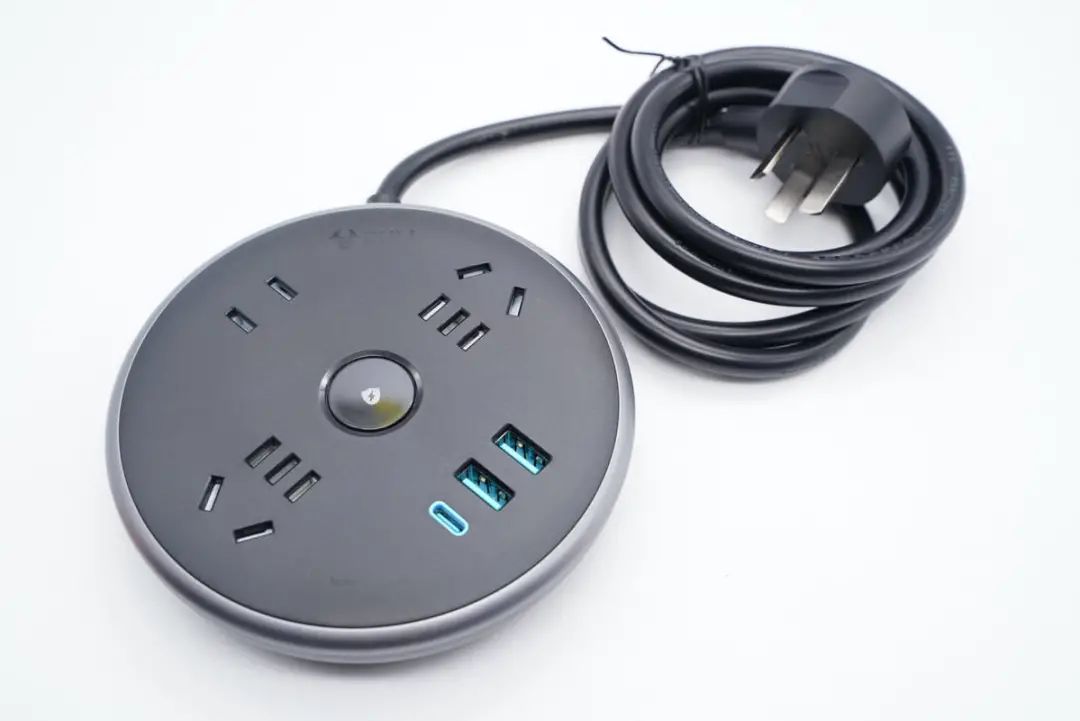

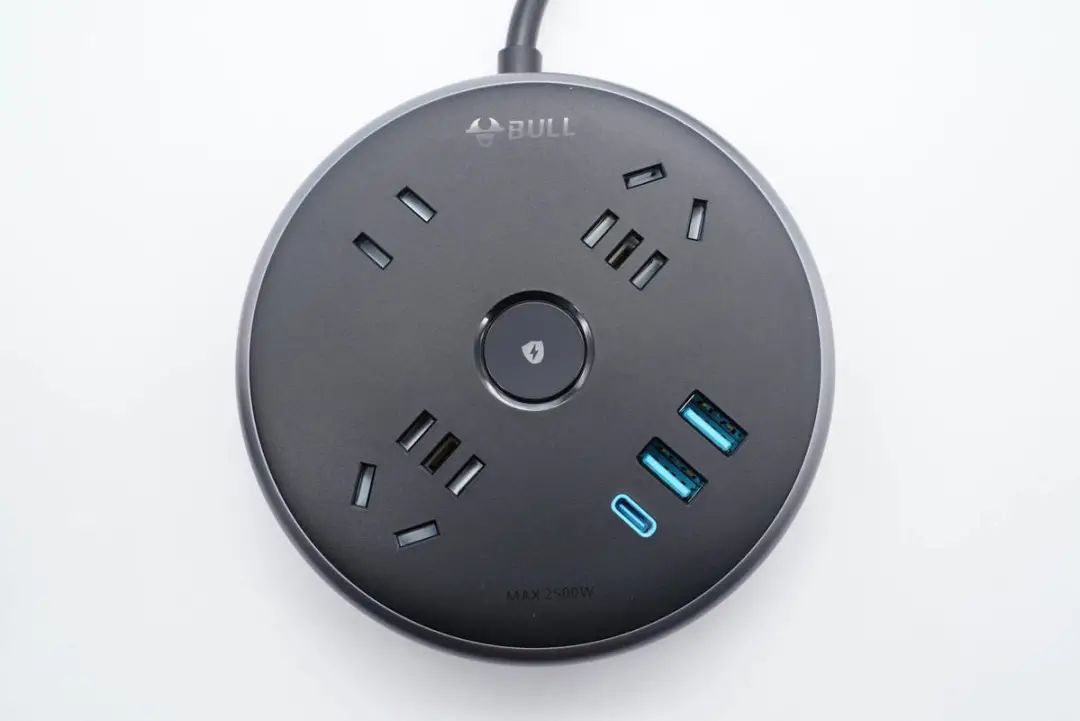

插座机身采用圆盘造型，而且比较扁平，因此官方取名飞碟插座。

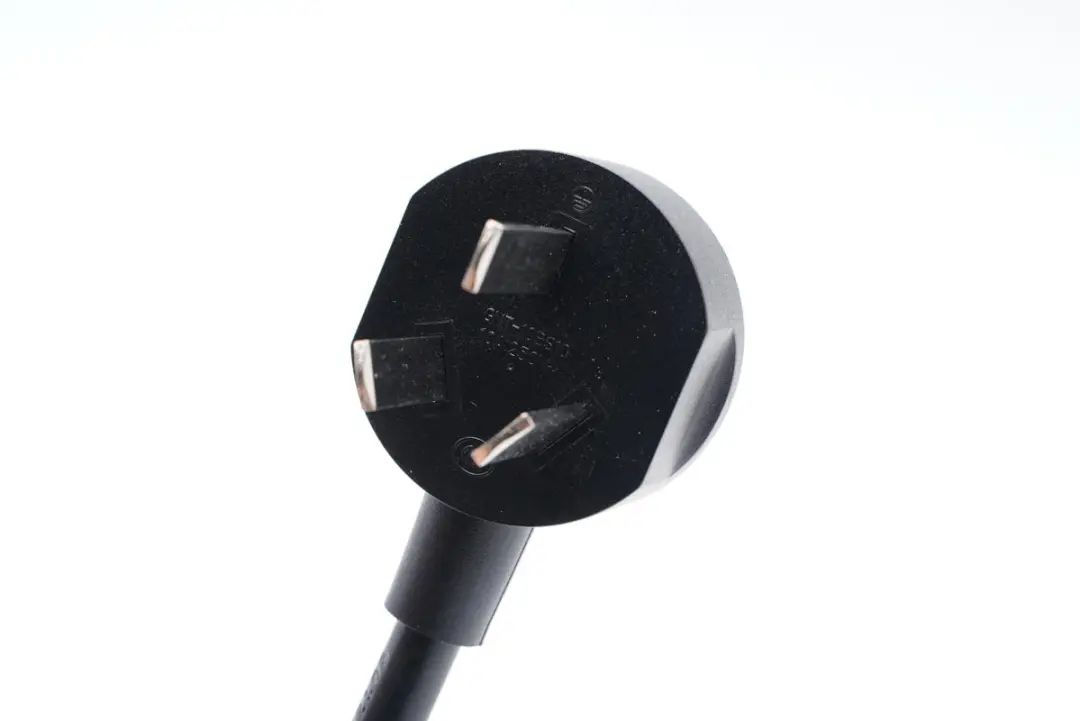

电源线通过了CCC安规认证，插头两侧内凹，方便用户插拔。

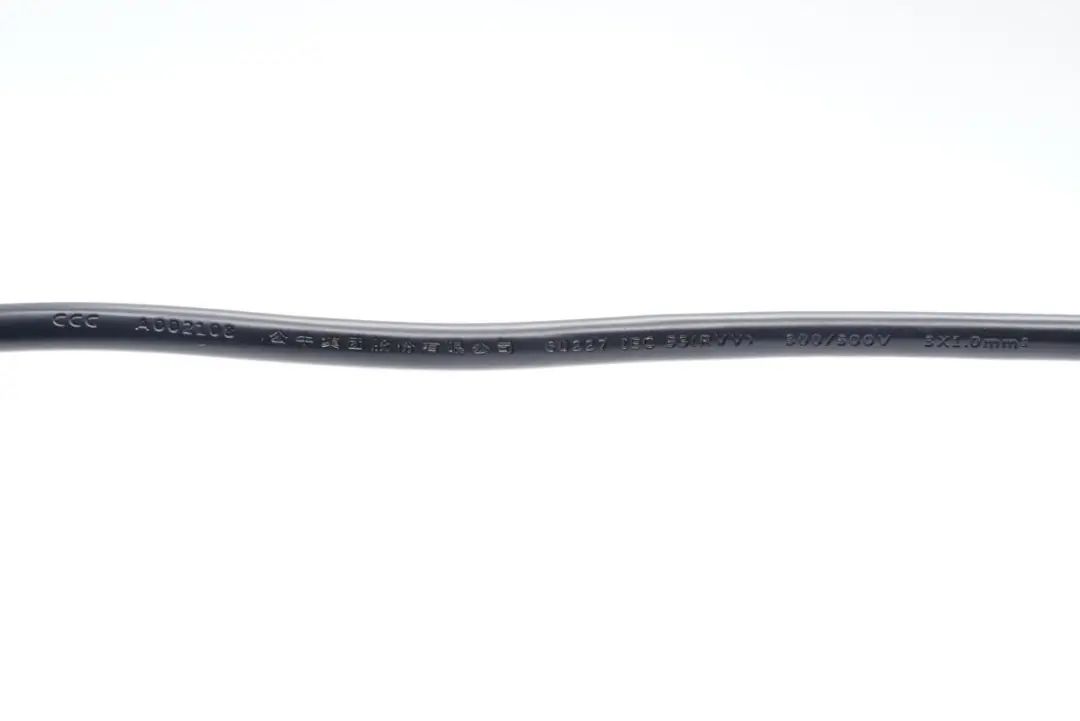

线身规格为3x1.0mm²。

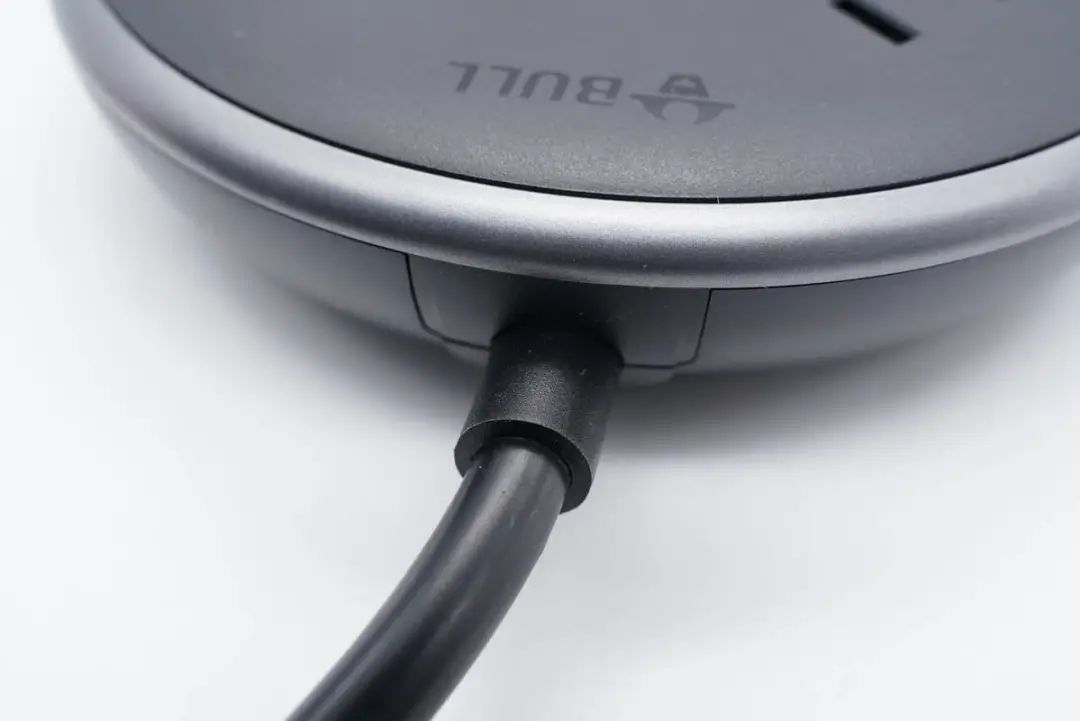

线身和机身交界处做了抗弯折处理。

插座机身采用PC阻燃材质外壳，整体为黑色基调表面磨砂，边缘设计有银色圆环装饰。

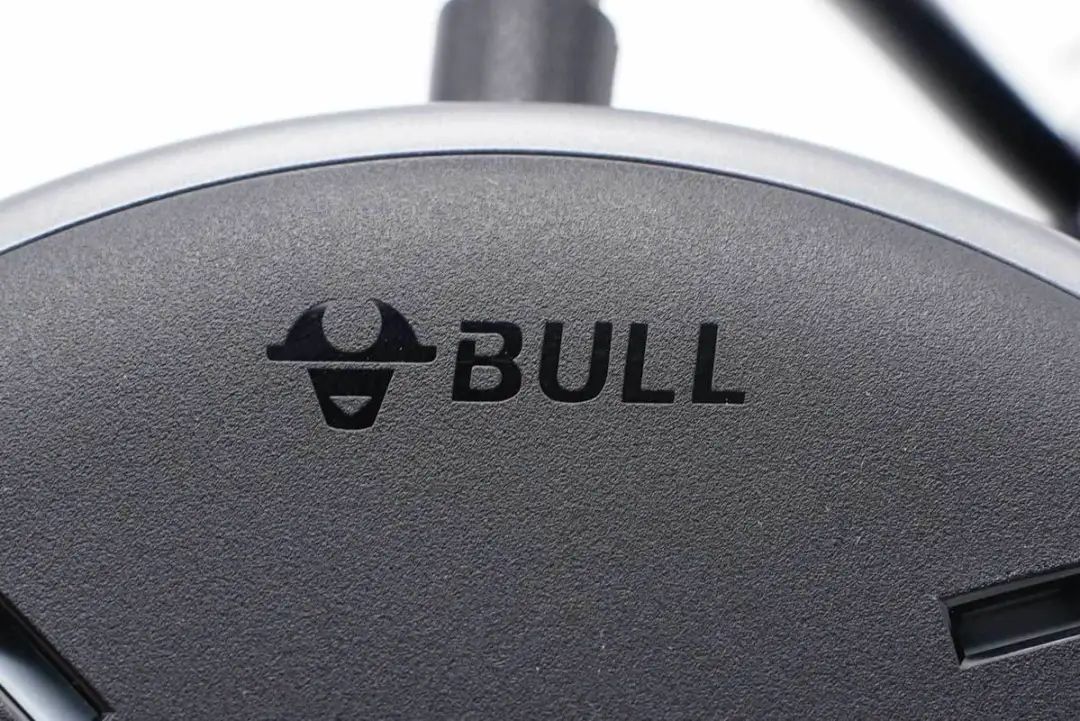

顶面设计有BULL品牌logo。

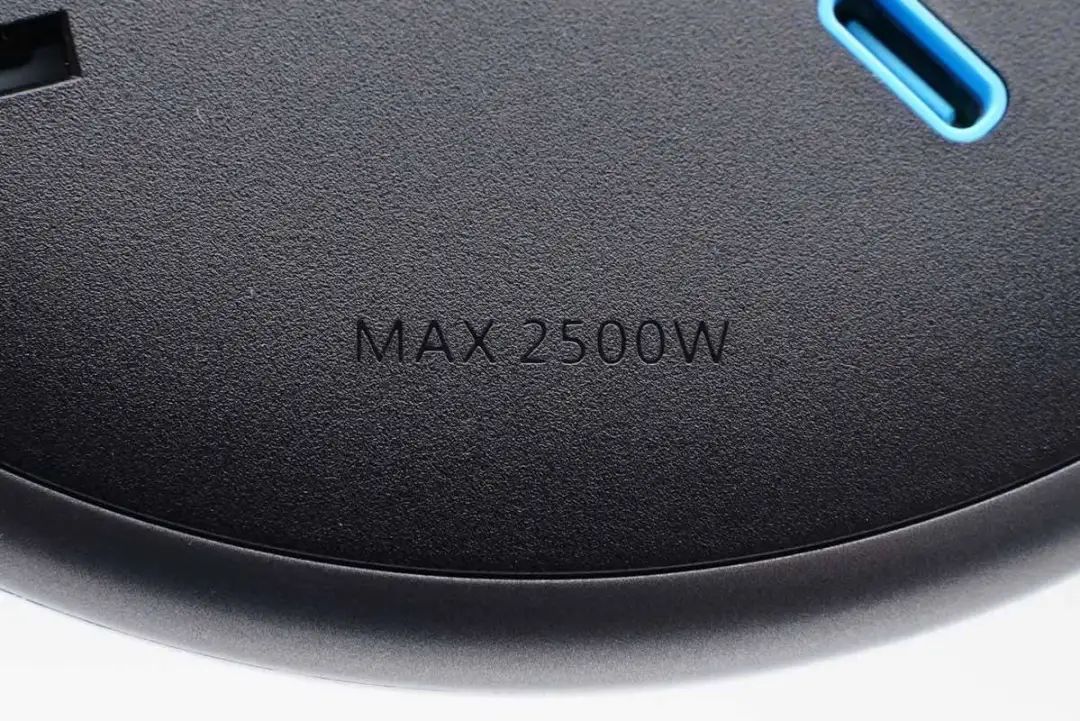

插座最大承载功率为2500W。

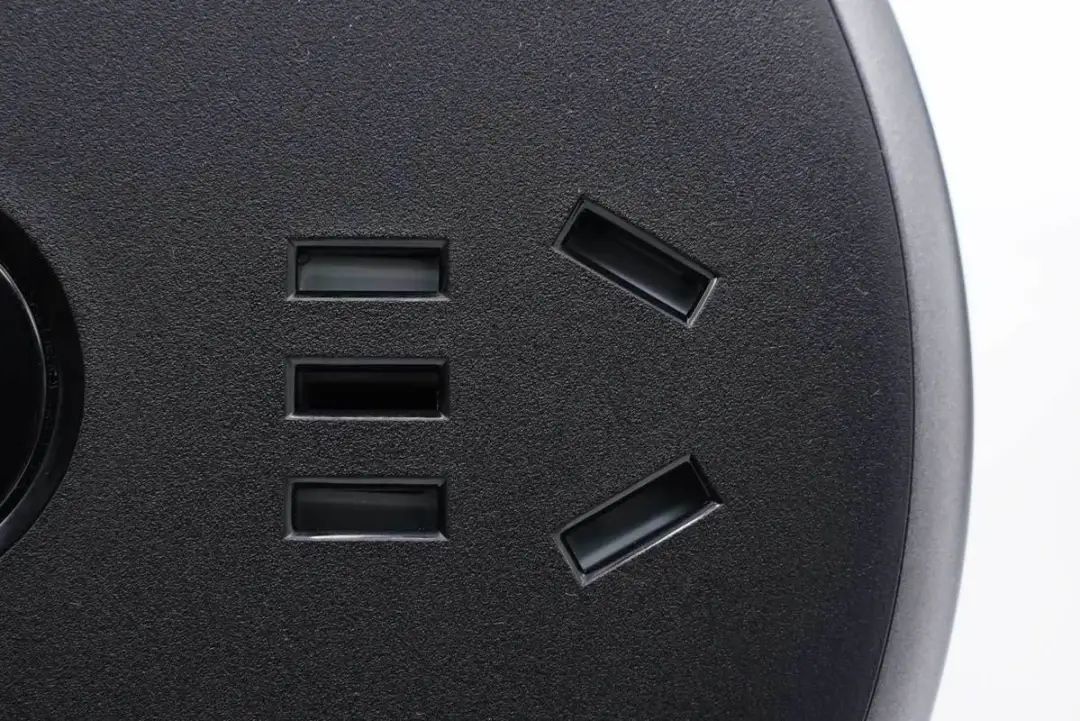

AC插口特写，内置安全门防止异物进入，避免小朋友误触。

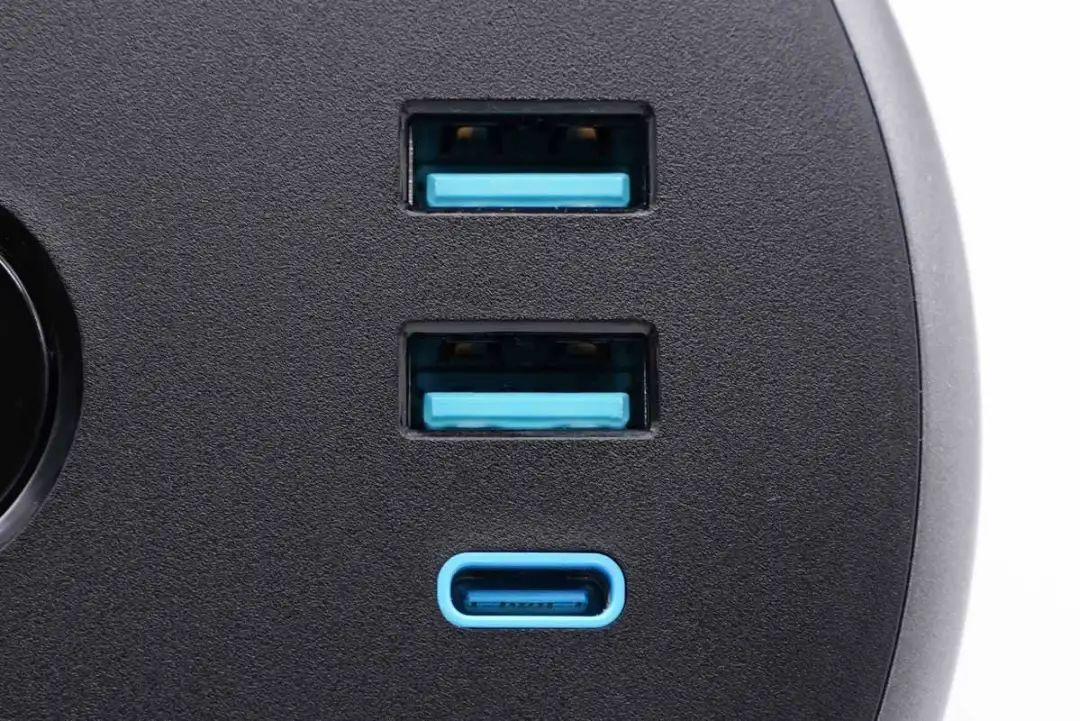

USB接口特写，惯例采用经典蓝色胶芯。

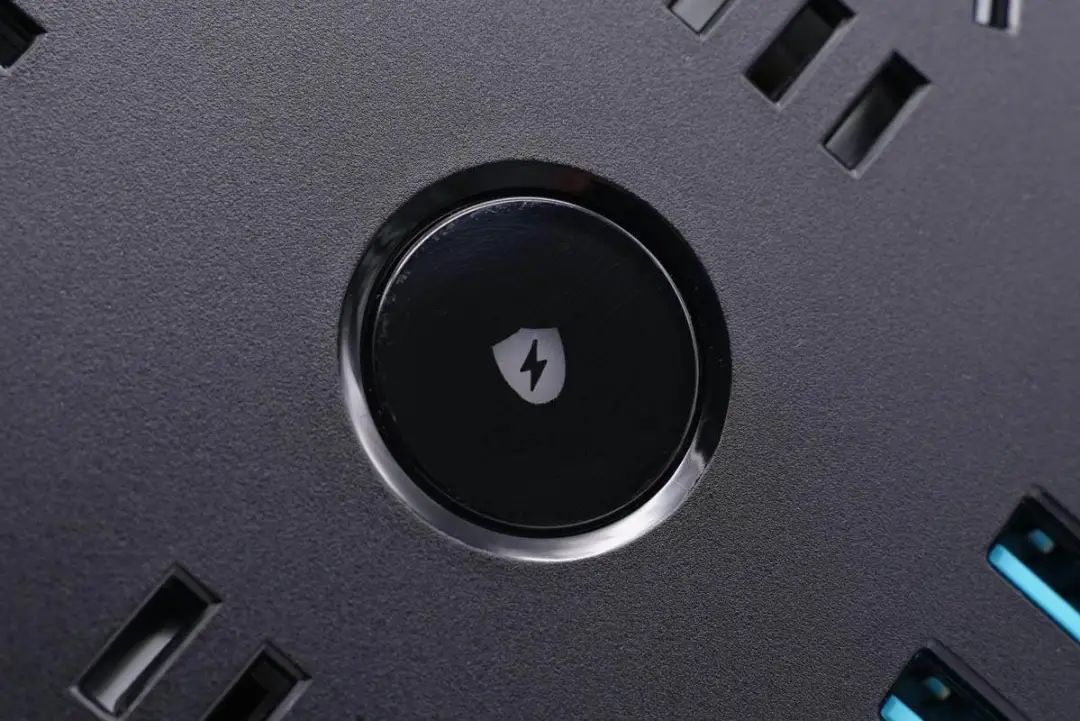

中心设有总开关，并在按键中心设有盾牌形状的透明区域导光，断开状态指示灯不亮。

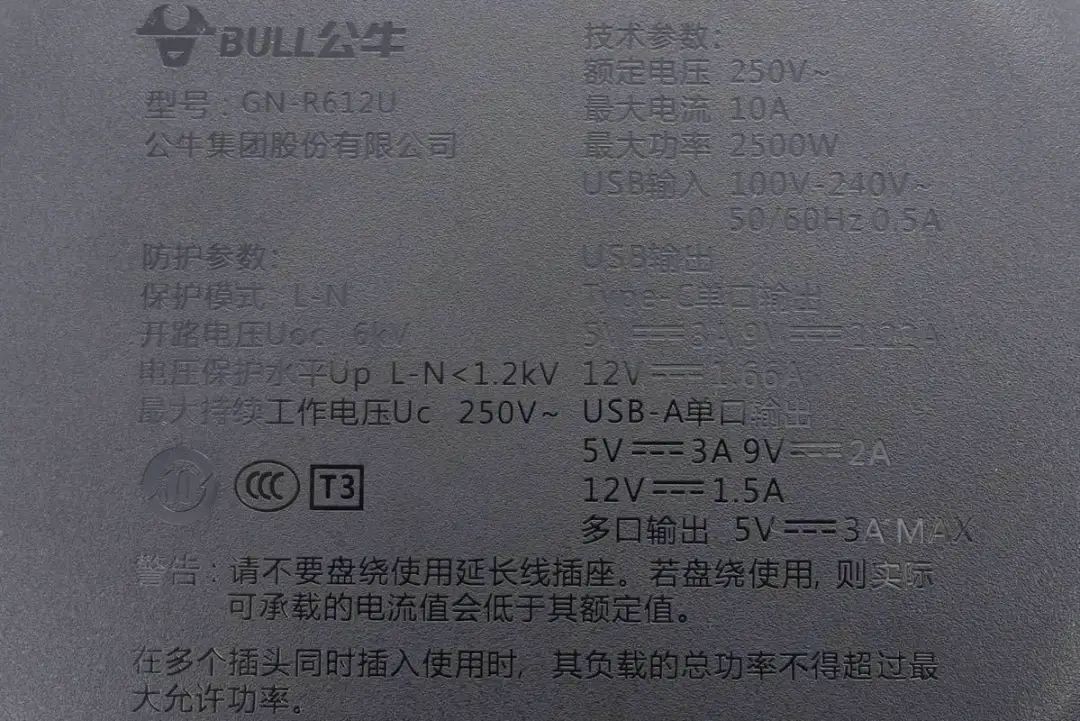

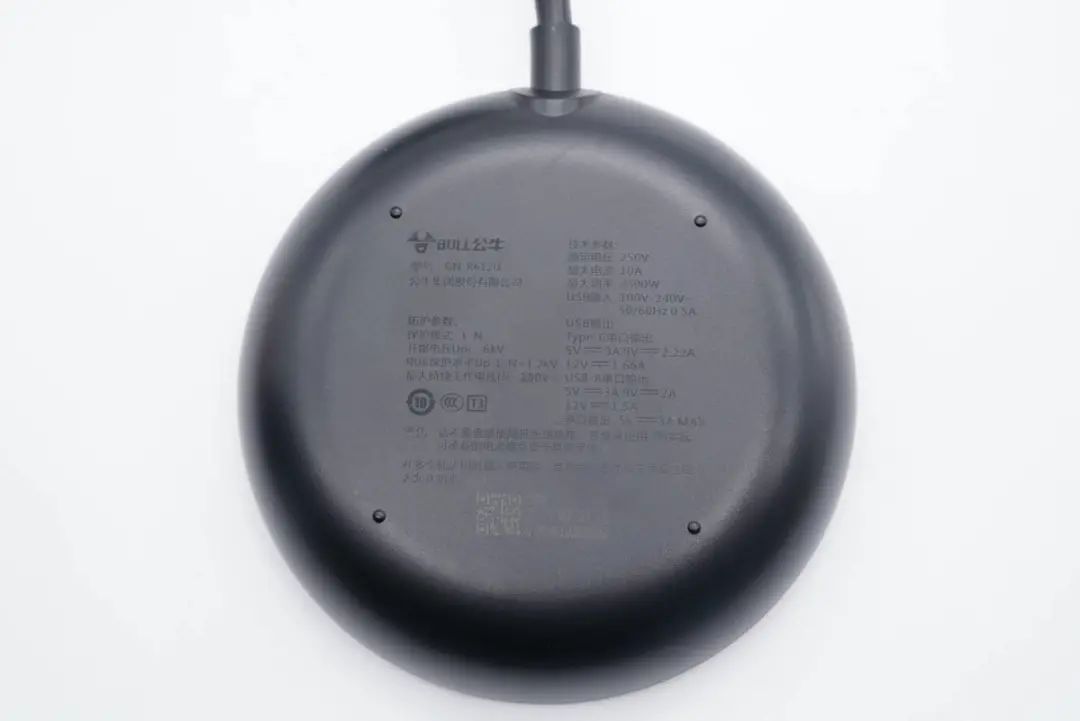

底部外壳上设有产品参数信息。

型号：GN-R612U

技术参数：

额定电压：250V~

最大电流：10A

最大功率：2500W

USB输入：100-240V~50/60HZ 0.5A

USB-C输出：5V3A、9V2.22A、12V1.66A

USB-A单口输出：5V3A、9V2A、12V1.5A

多口输出：5V3A

防护参数：

保护模式 L-N

开路电压Uoc 6kV

电压保护水平Up L-N＜1.2kV

最大持续工作电压Uc 250V~

产品已经通过了3C认证。

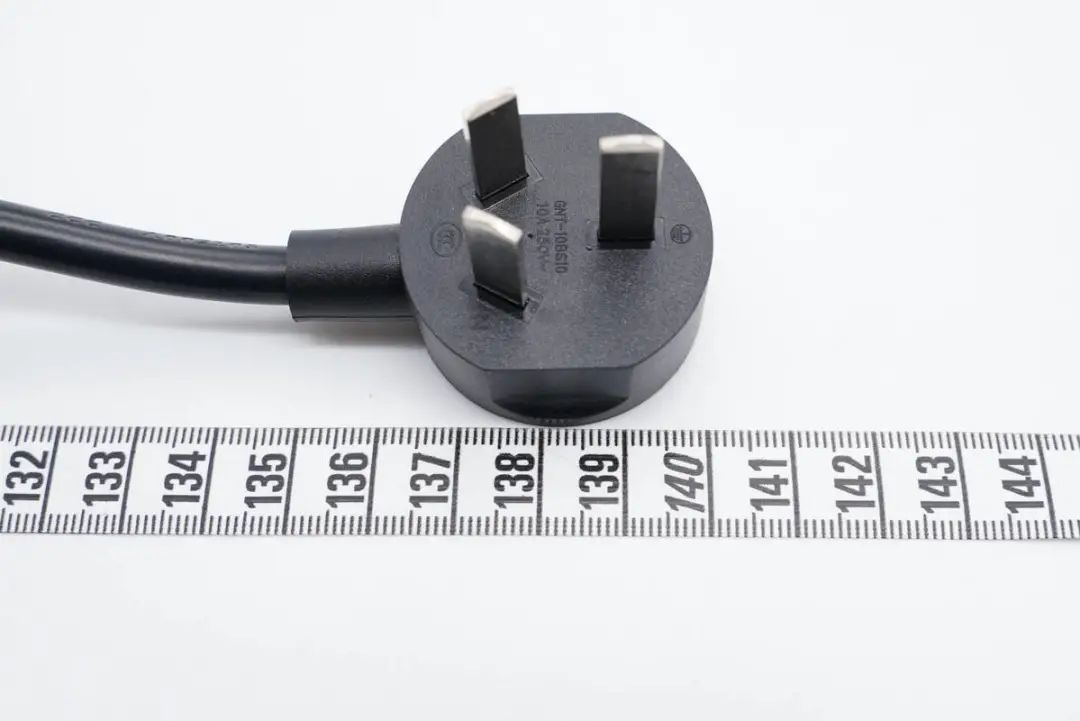

测得电源线长度（不包含机身）约为140cm。

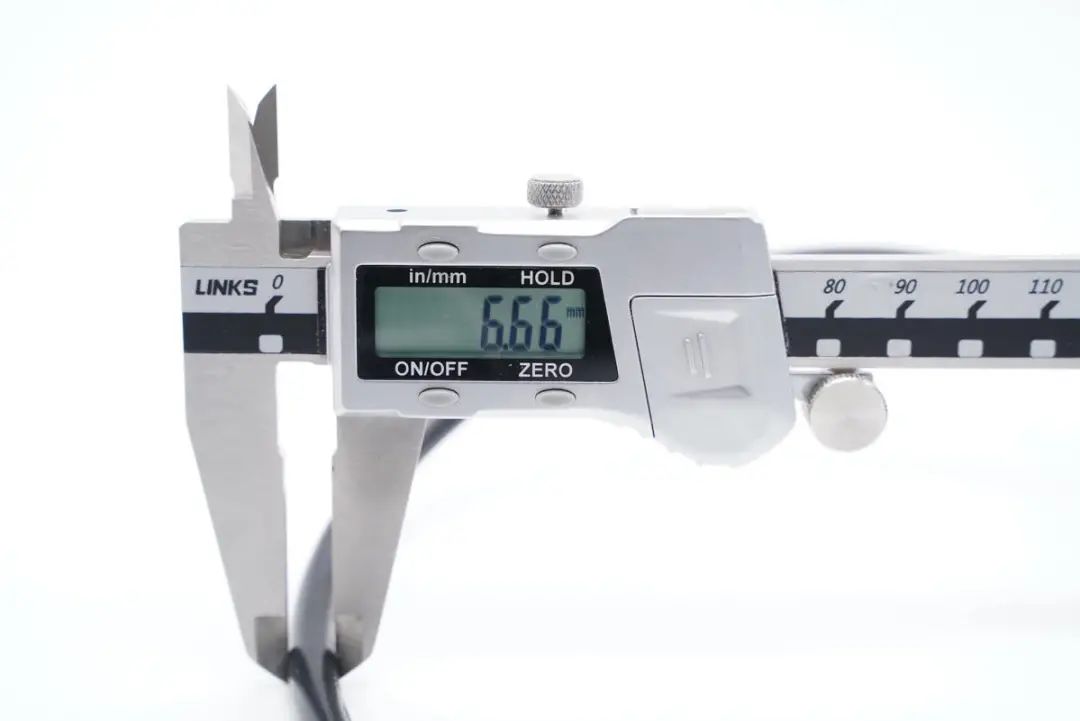

线身直径为6.66mm。

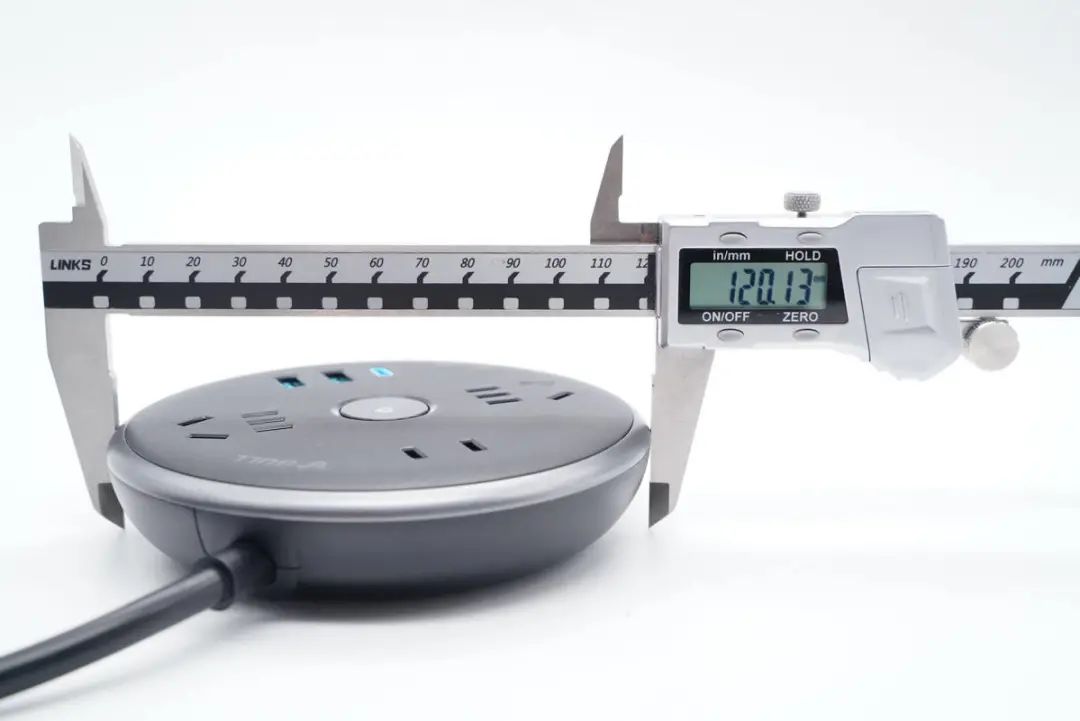

插座机身直径为120.13mm。

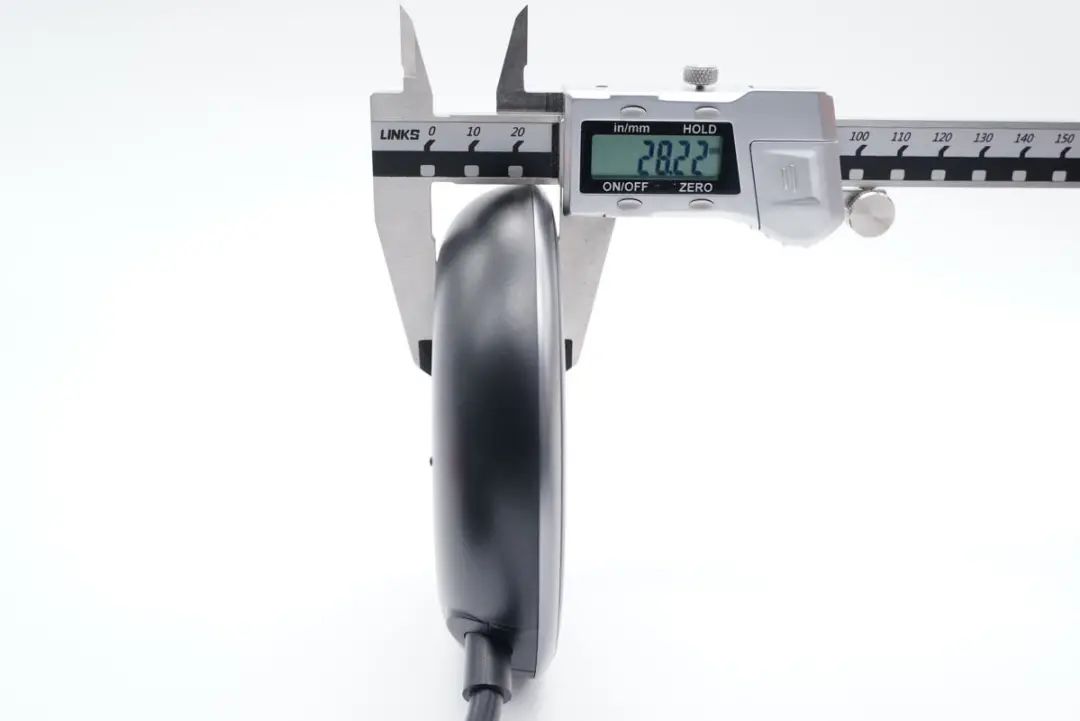

厚度为28.22mm。

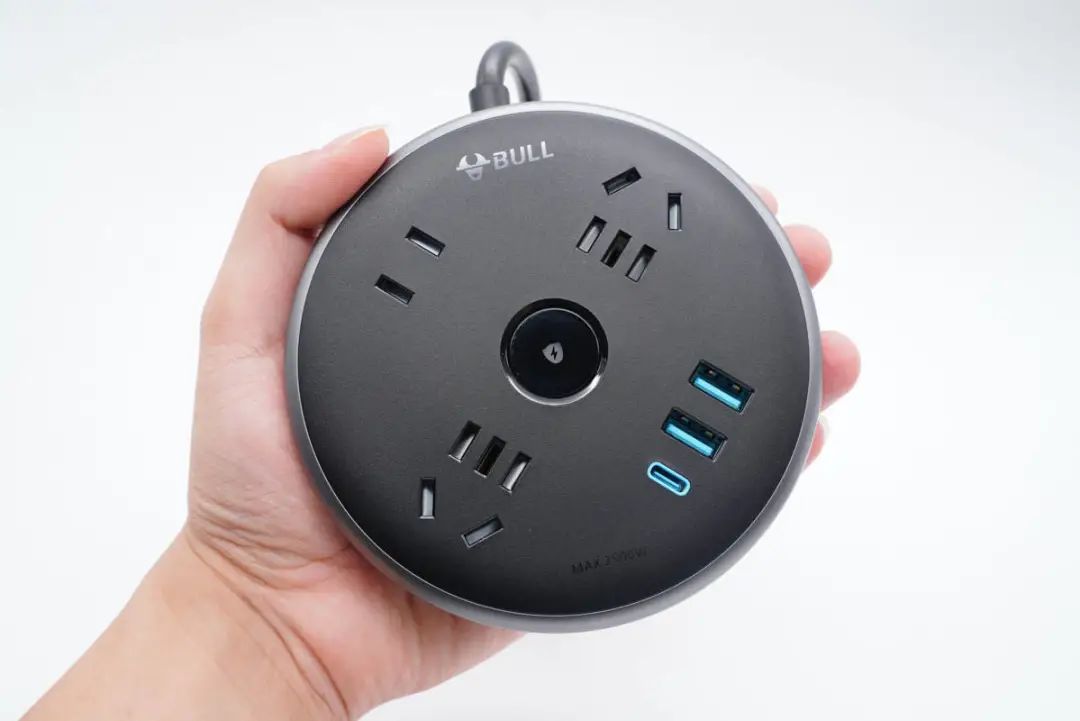

插座机身拿在手上的直观感受。

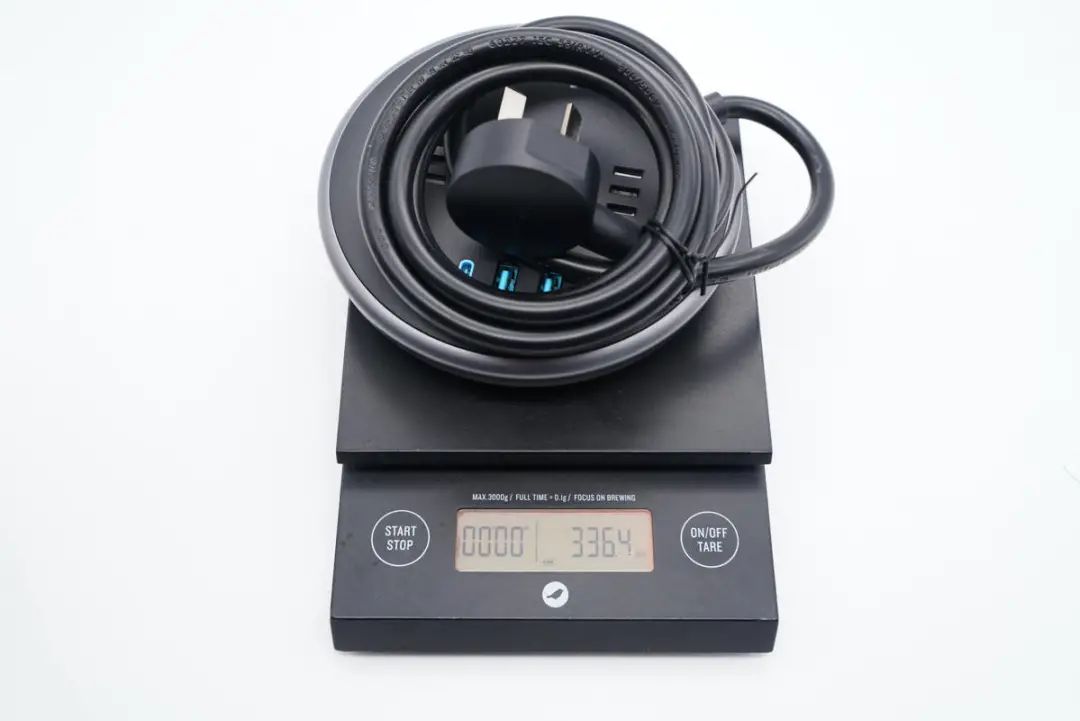

产品总重量约为336g。

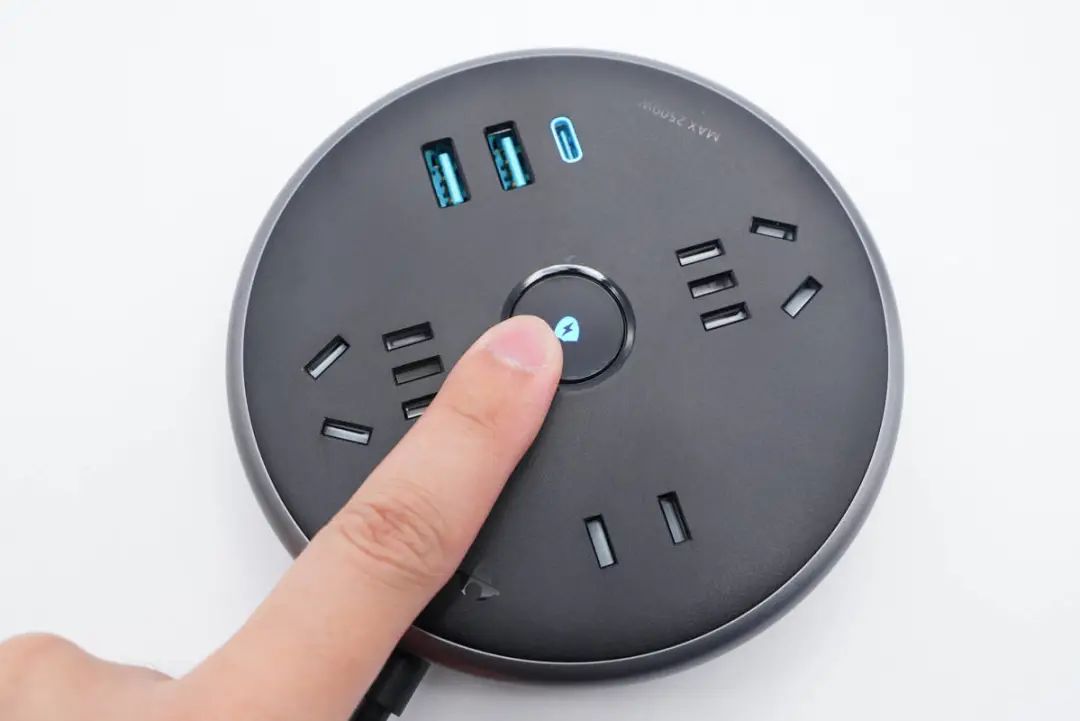

接通电源按下总开关即可使用。

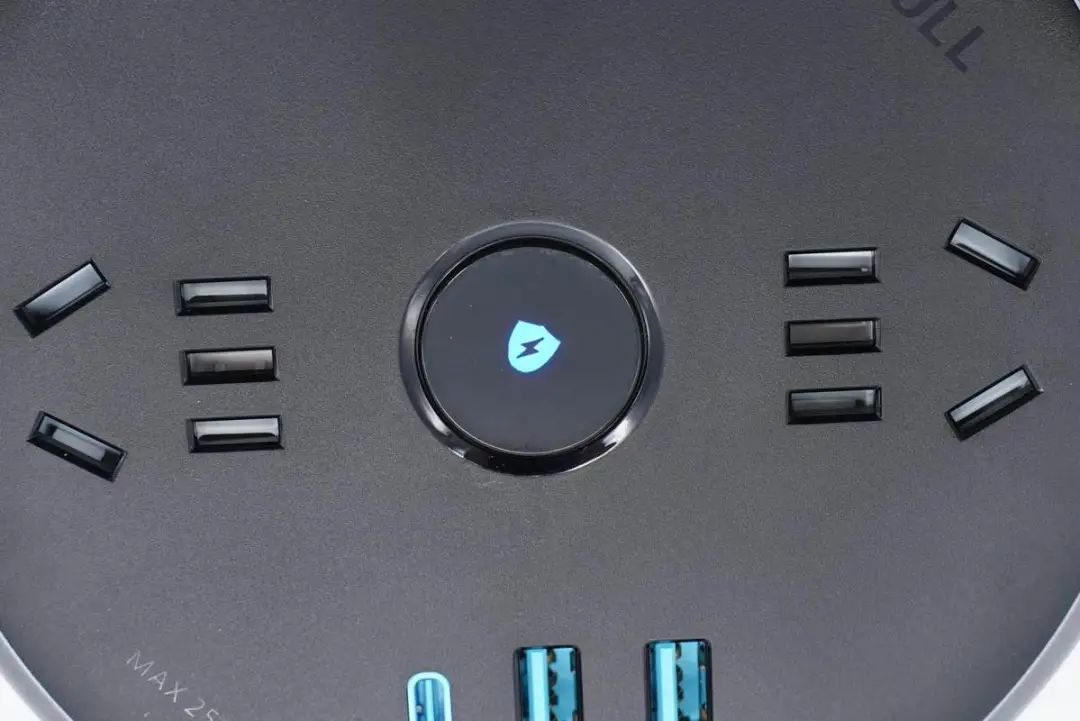

指示灯亮蓝光。

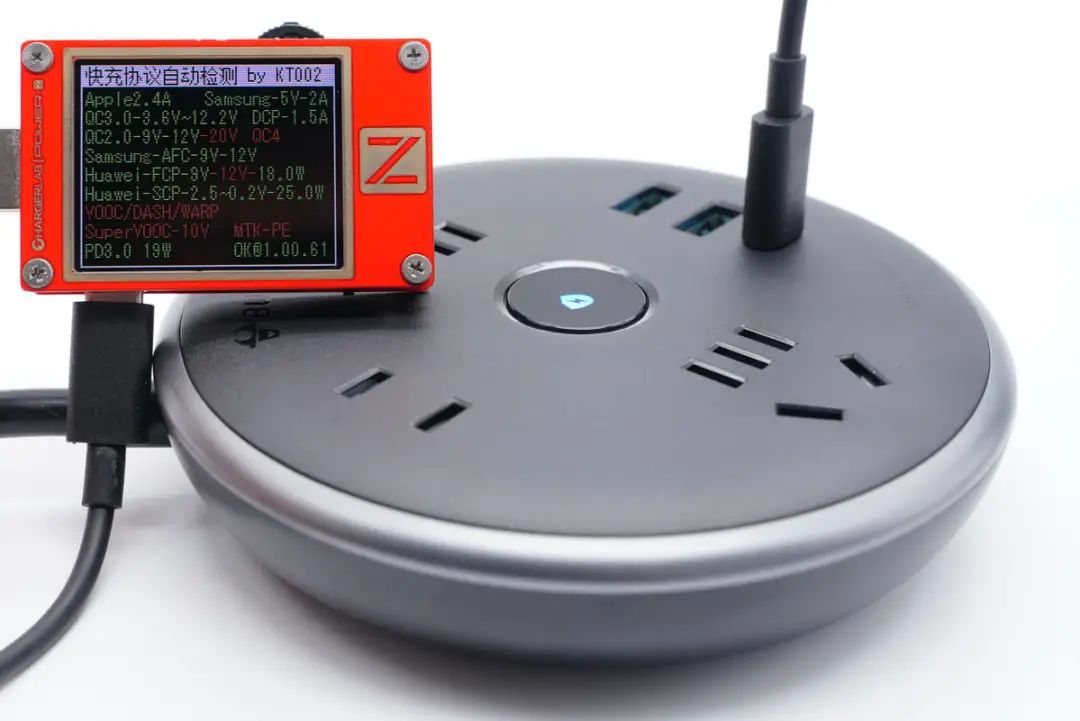

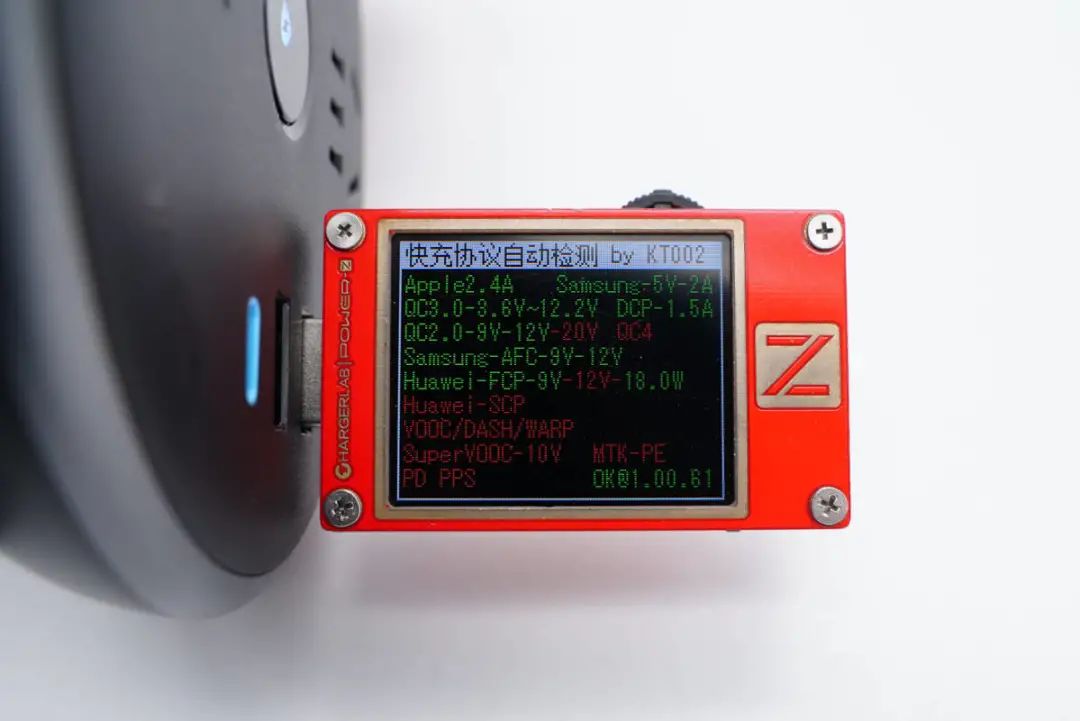

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议。

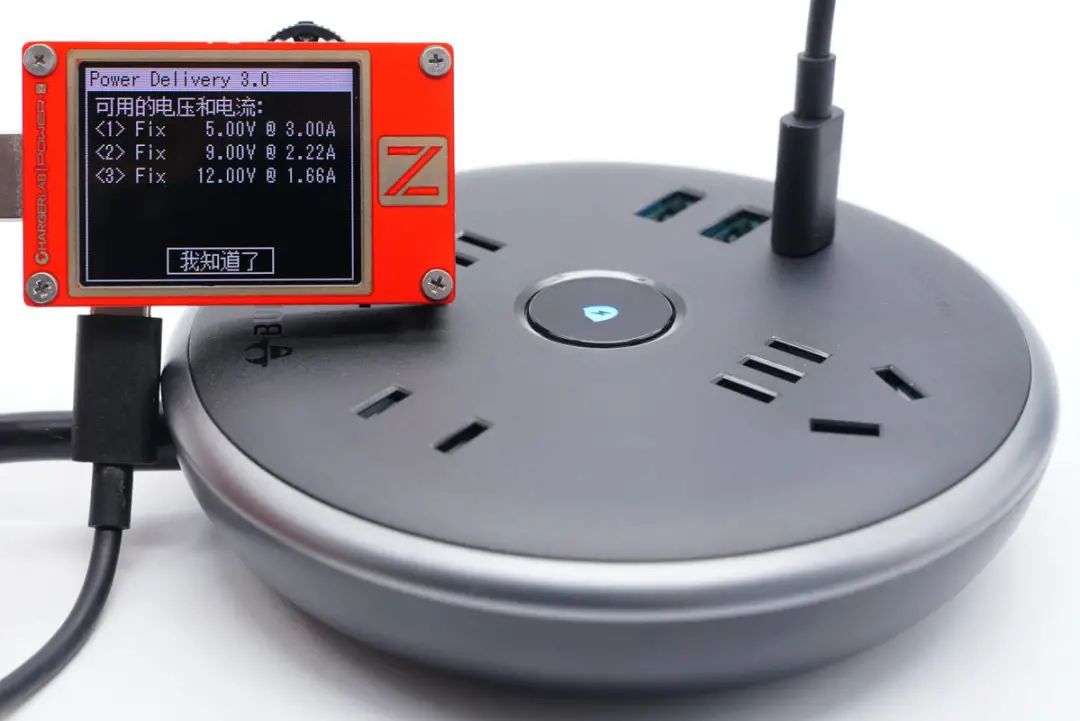

此外PDO报文显示C口还具备5V3A、9V2.22A、12V1.66A三组固定电压档位。

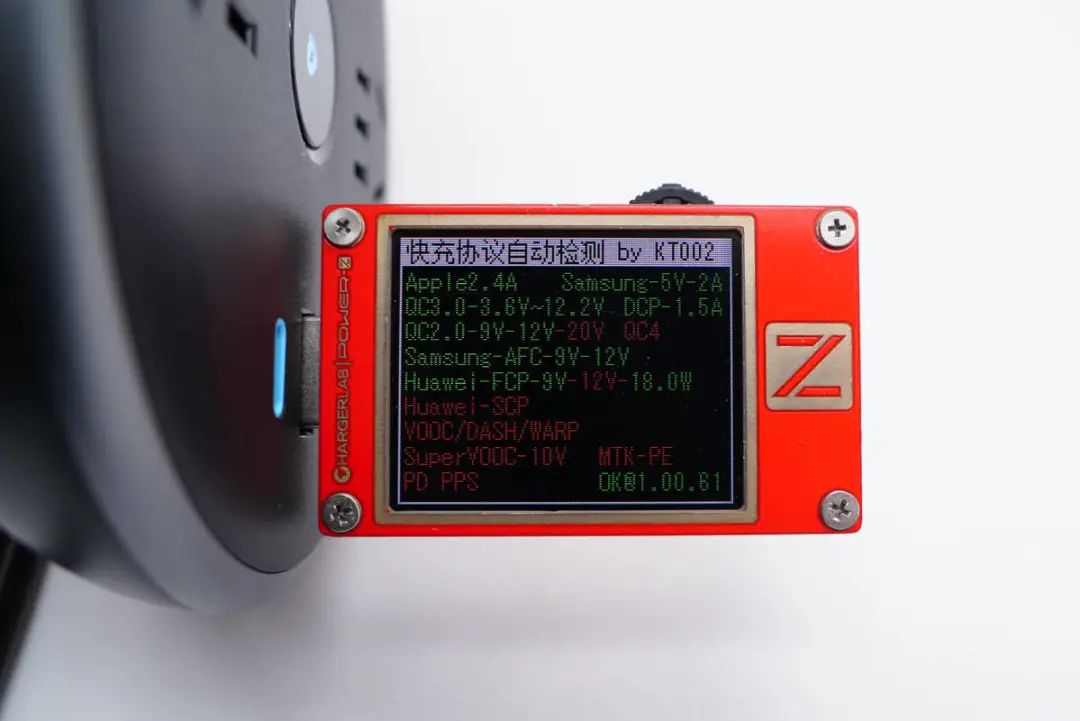

另外使用KT002测得USB-A口支持QC2.0/3.0、AFC、FCP快充协议。

测得另一个A口同样支持QC2.0/3.0、AFC、FCP快充协议。

二、公牛20W飞碟插座拆解

将插座机身顶部外壳拆下，采用卡扣固定封装。

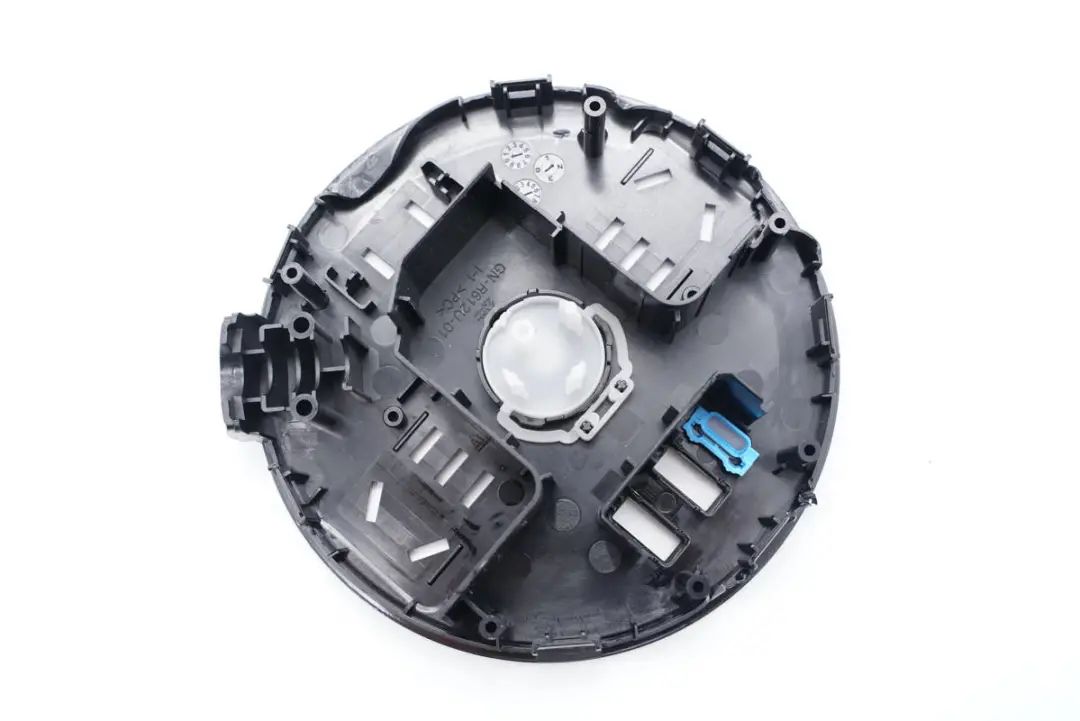

顶部外壳上设有固定柱和绝缘隔离板，隔离板同时也起到固定内部模块的作用。

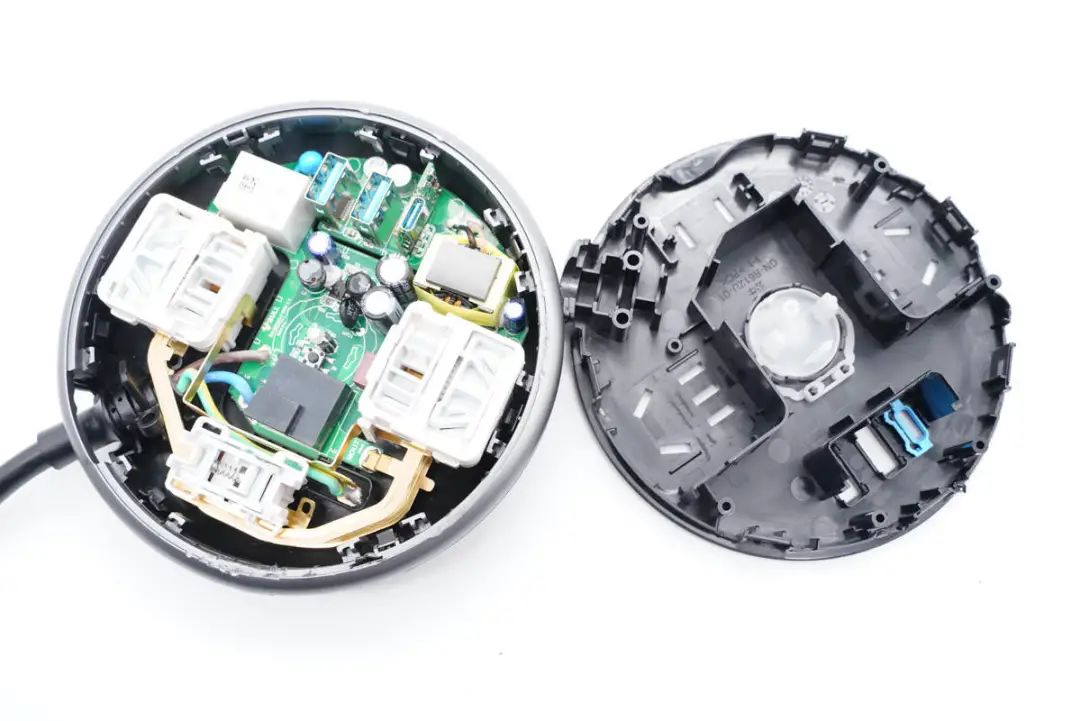

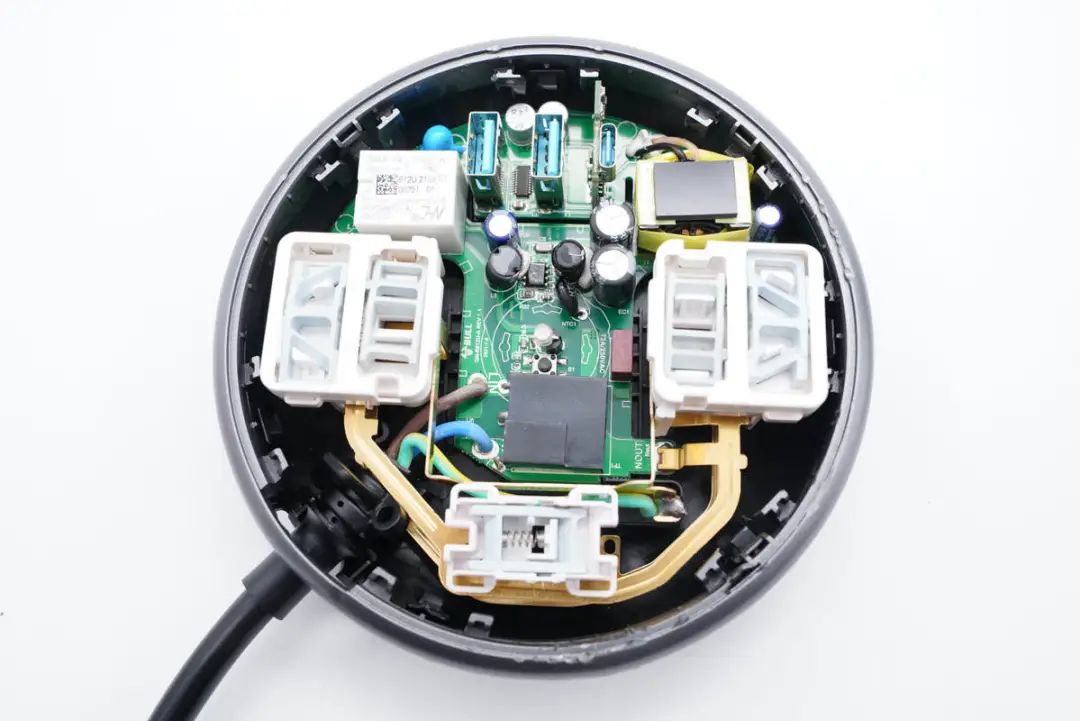

插座内部布局一览，三个AC插口模块置于边缘，之间通过一体铜带连接通电。

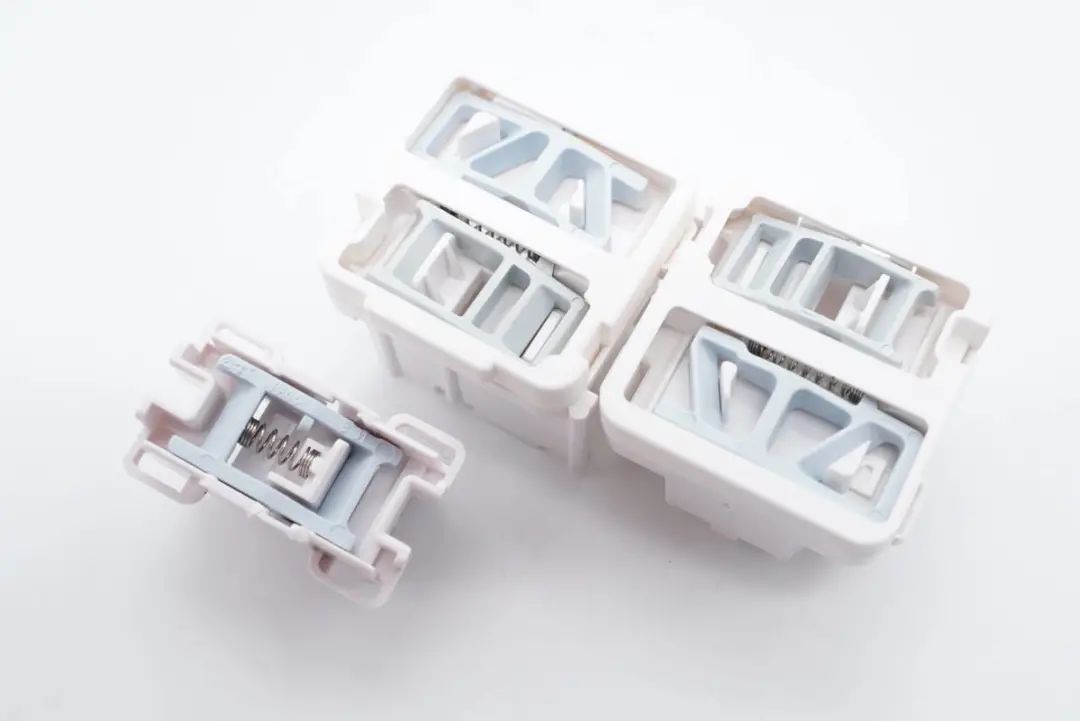

安全门特写，通过弹簧复位。

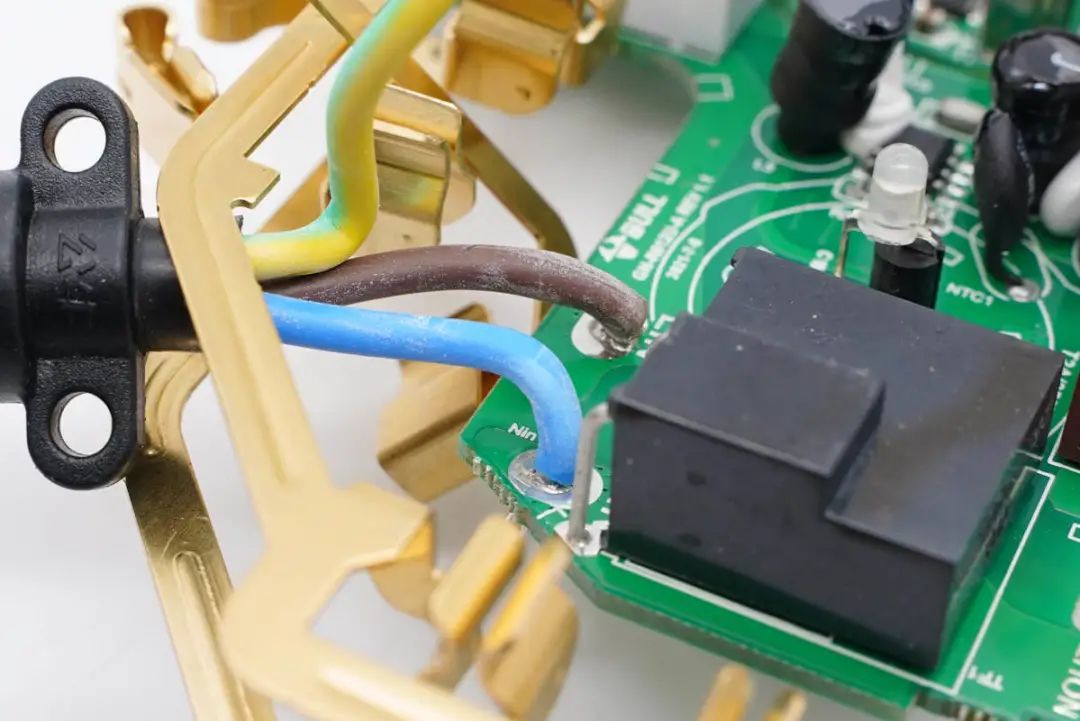

火、零两根导线和PCB板焊接。

接地线和铜带焊接连接。

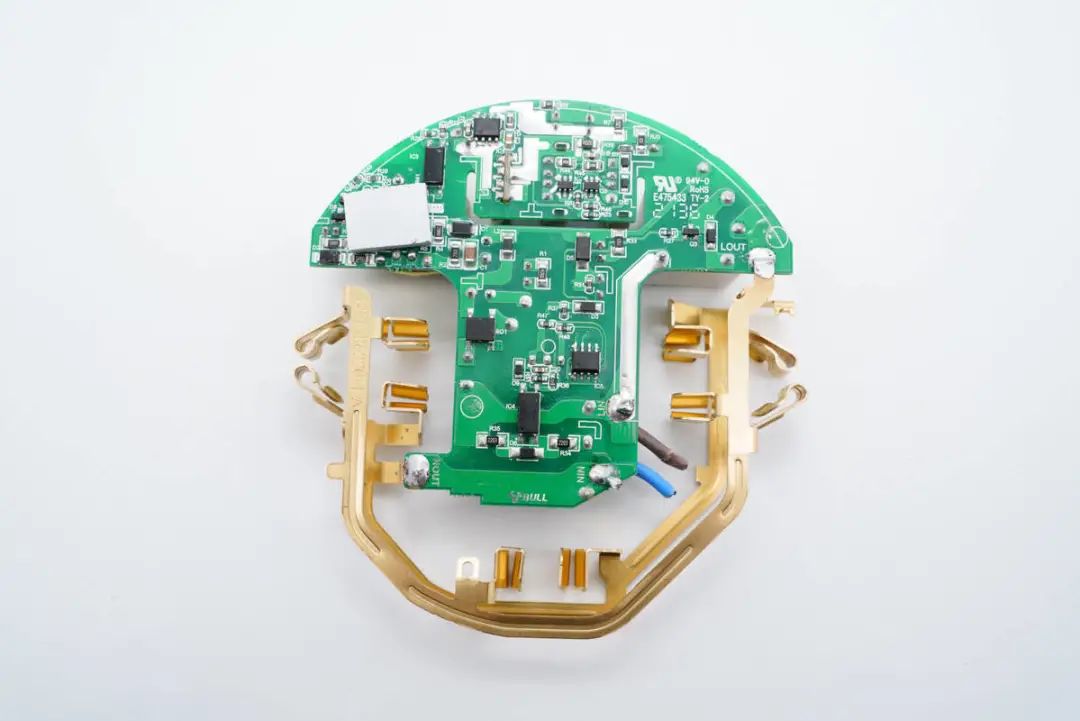

另外两条铜带和PCB板焊接取电，板子左上角贴有导热垫，帮助开关电源主控芯片散热。

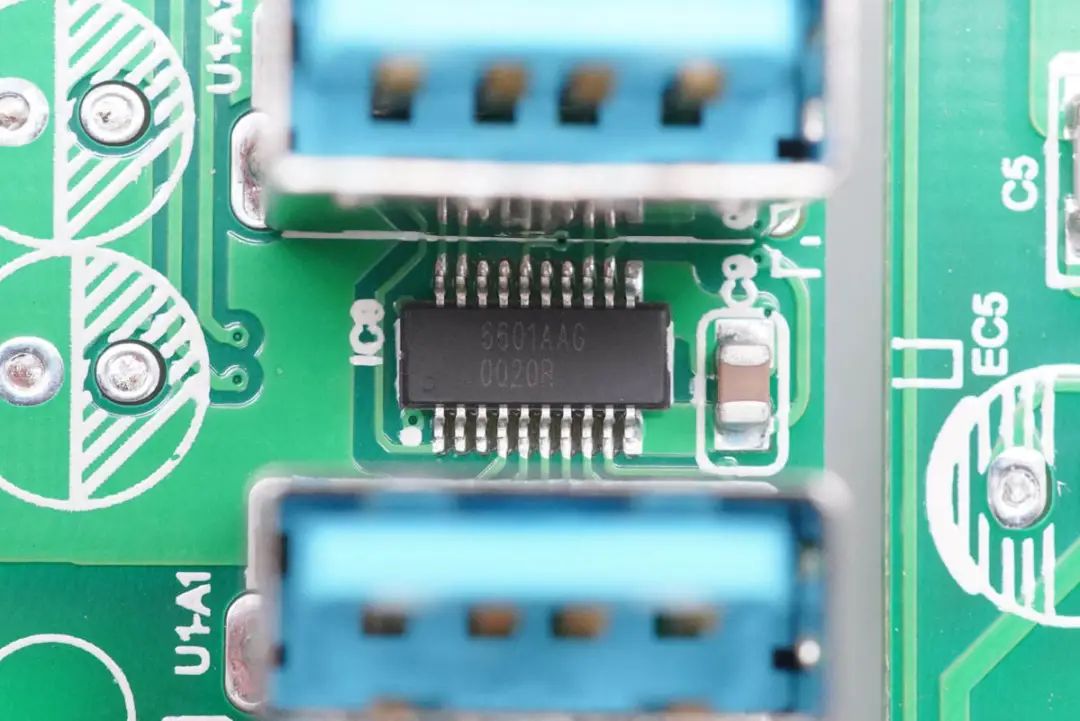

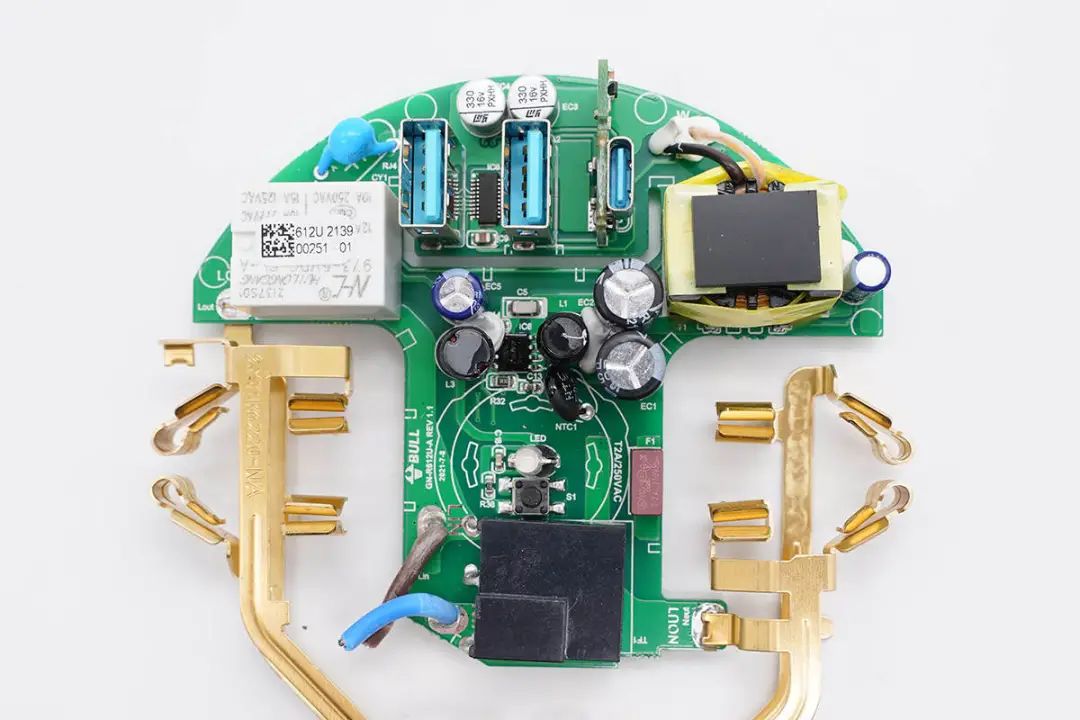

板子正面一览，在两个USB-A母座间有一颗天德钰FP6601AA协议IC，用于控制双A口输出电压。USB-C母座焊接在协议小板上。

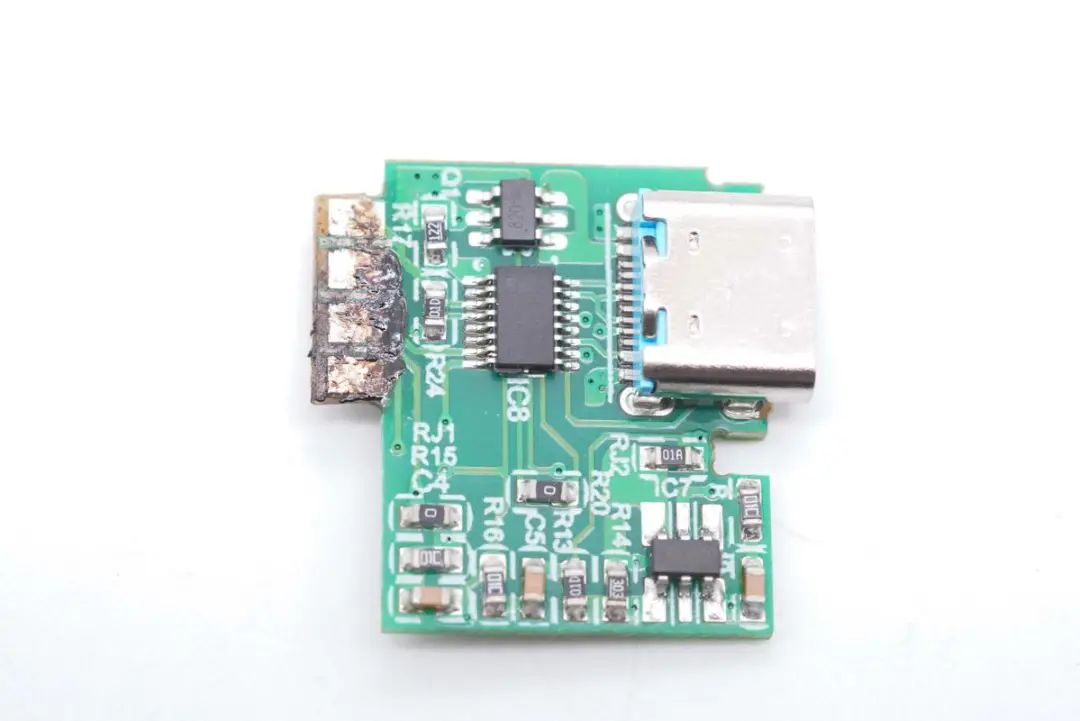

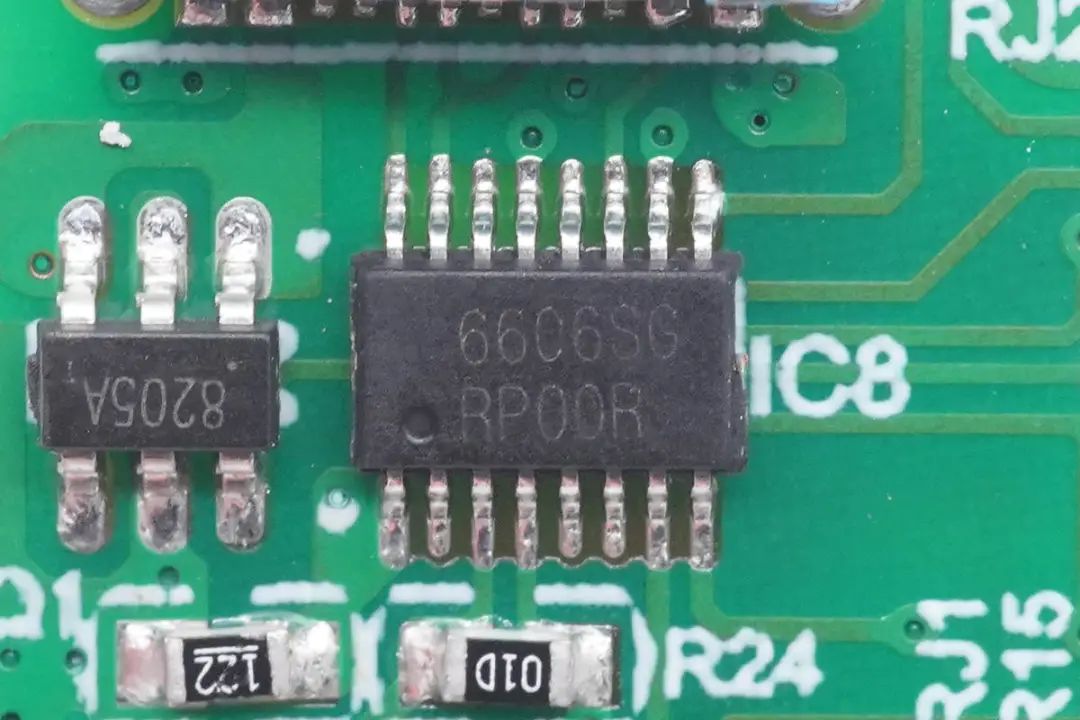

将小板拆下，板子上设有一颗天德钰JD6606S协议IC，用于控制C口输出电压。

天德钰FP6601AA是一颗双USB-A口协议芯片，支持QC2.0/3.0、FCP等快充协议，并支持多路协同工作，实现任意单口快充，多口5V输出。

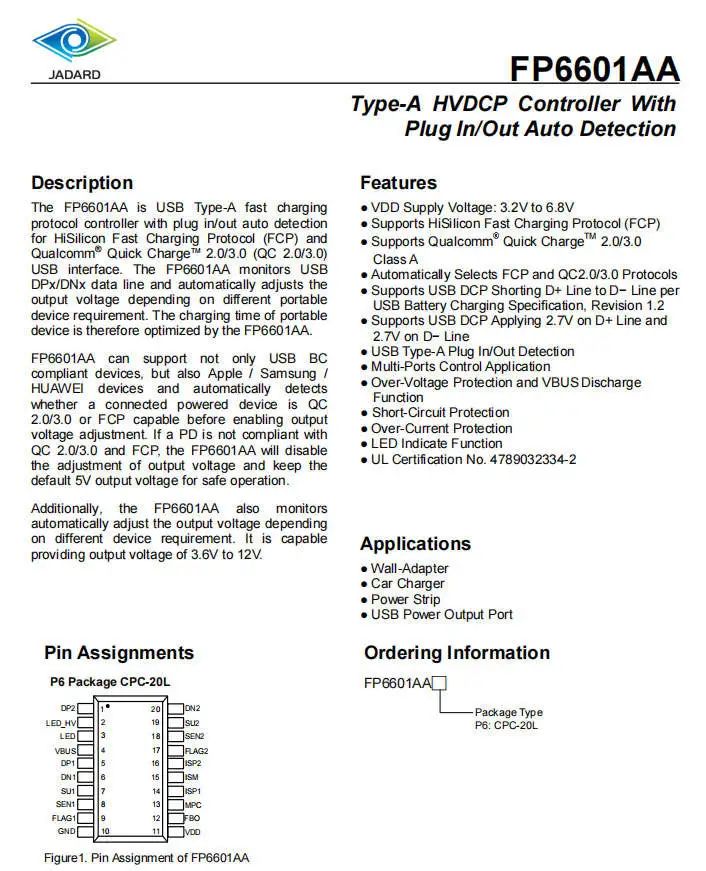

天德钰 FP6601A 详细资料。

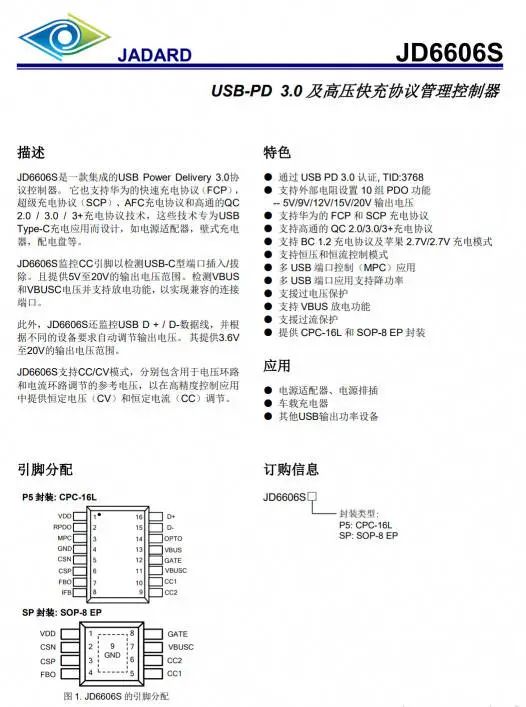

JD6606S是天德钰专为iPhone 12设计的20W PD快充芯片，是一颗高性能和高兼容性的协议芯片，采用CPC-16L封装，支持USB  PD3.0快充之外，还包括支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议。

天德钰JD6606S提供恒压恒流控制，支持多口输出控制，支持输出过压，过流保护，并且集成VBUS放电功能，输出协议由电阻灵活配置，并且支持多口输出降功率，支持最大60W到最小18W输出，满足主流PD适配器输出。

充电头网拆解了解到，天德钰的快充协议芯片可应用在充电器、车充、移动电源等产品上，此前已被倍思20W超级硅快充Pro版、公牛20W 2A1C快充迷你差旅插座、公牛20W 2A1C魔方插座、公牛600W户外电源、紫米20号200W PD快充移动电源、小米100W快充车充、小米10000mAh 30W立式无线充移动电源、品胜20W PD快充等知名品牌的数十款产品采用。

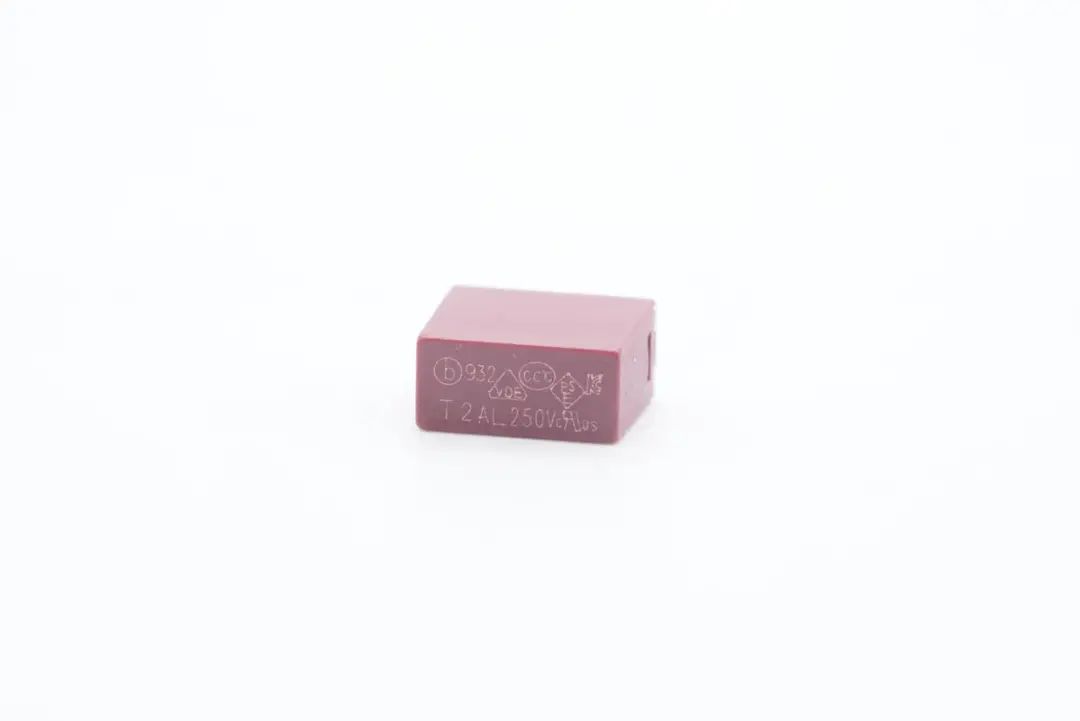

延时保险丝来自东莞市贝特电子科技股份有限公司，2A 250V。

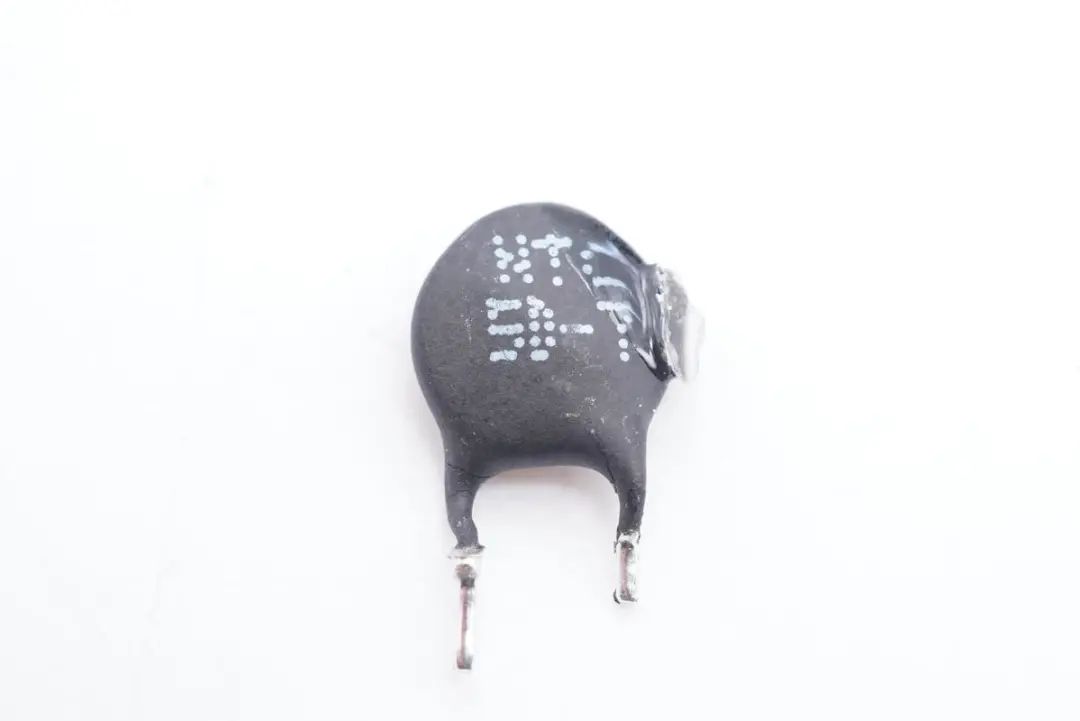

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

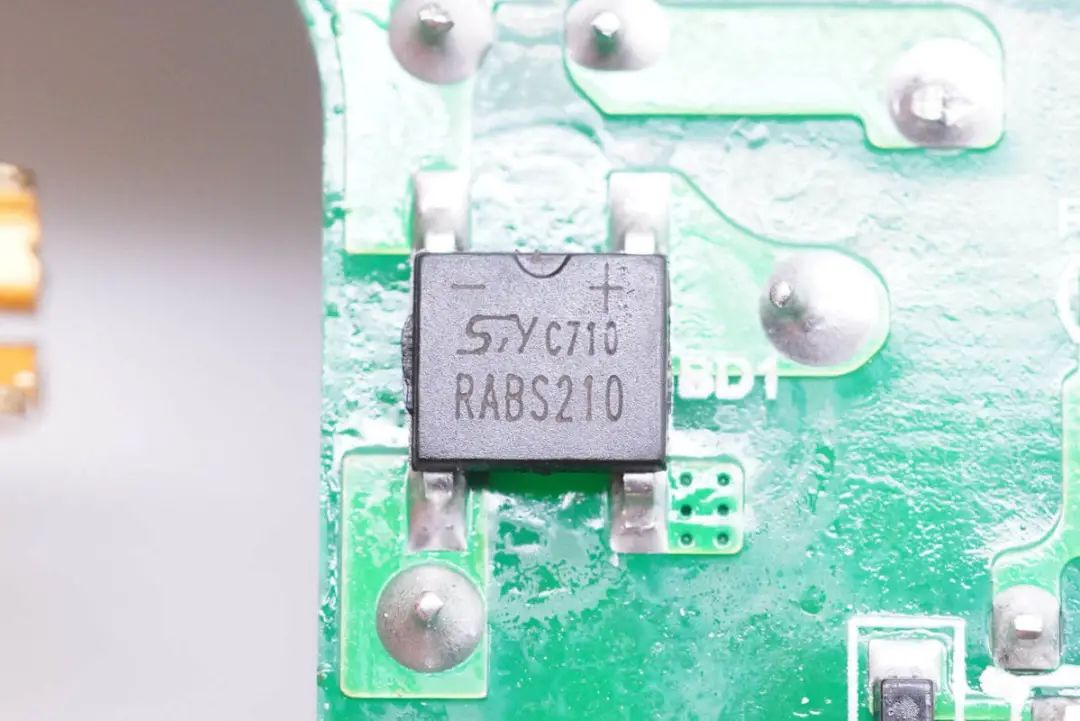

RABS210整流桥特写。

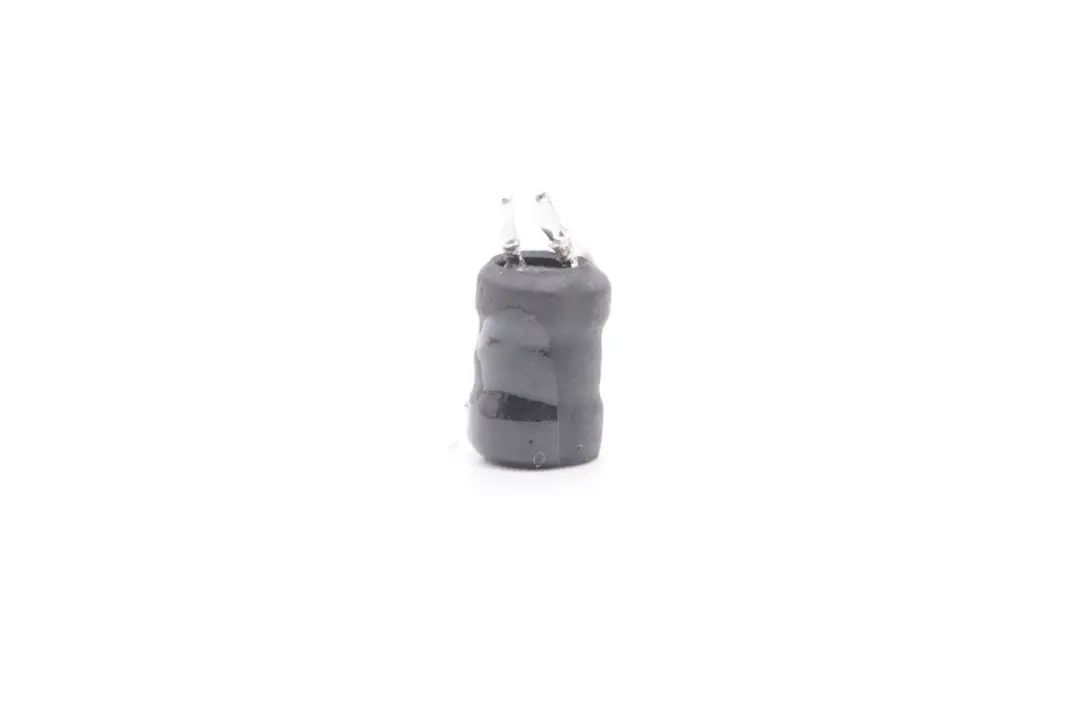

工字电感外套绝缘管。

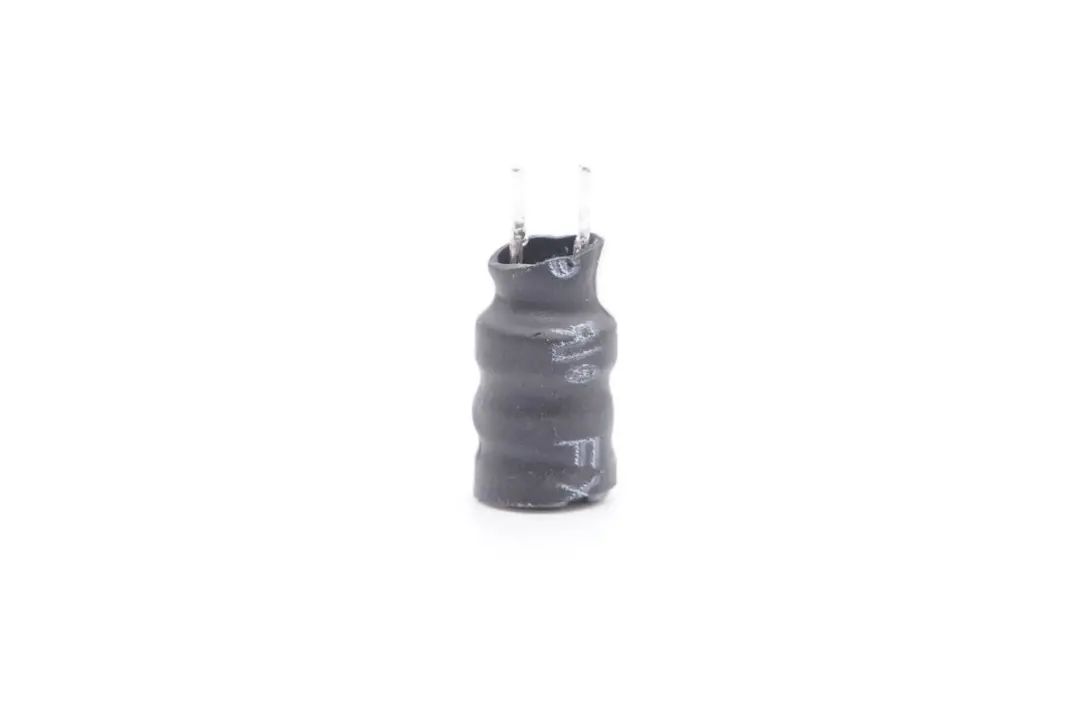

另一颗工字电感特写，也套有绝缘管。

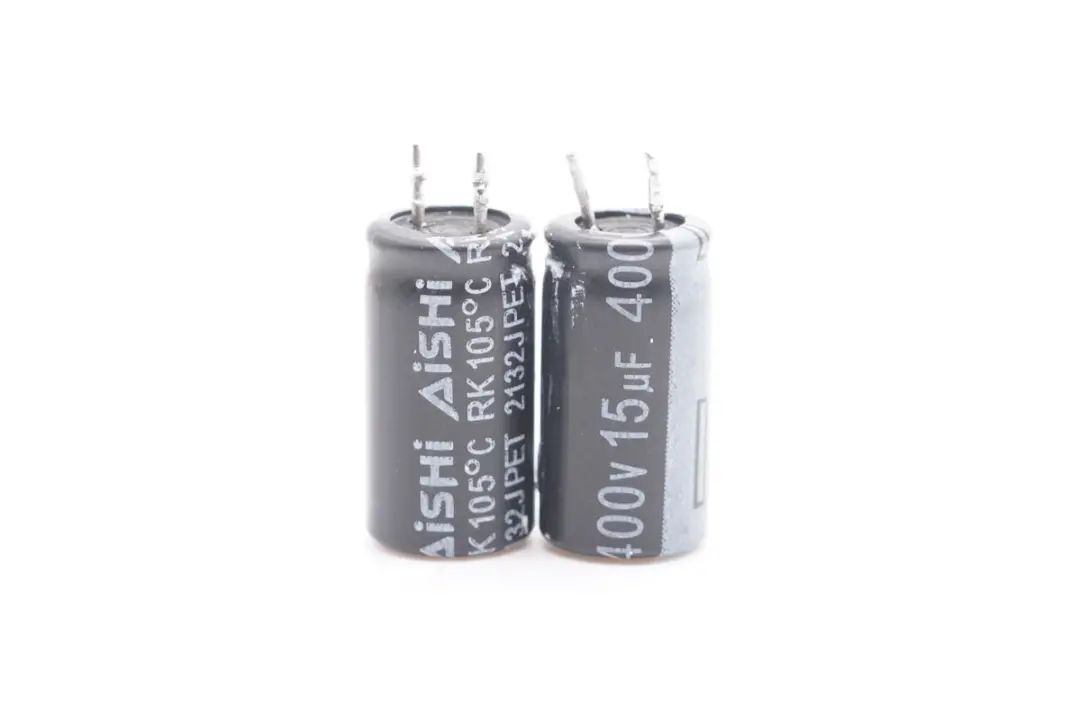

高压滤波电解电容来自AiSHi艾华，规格均为400V 15μF。

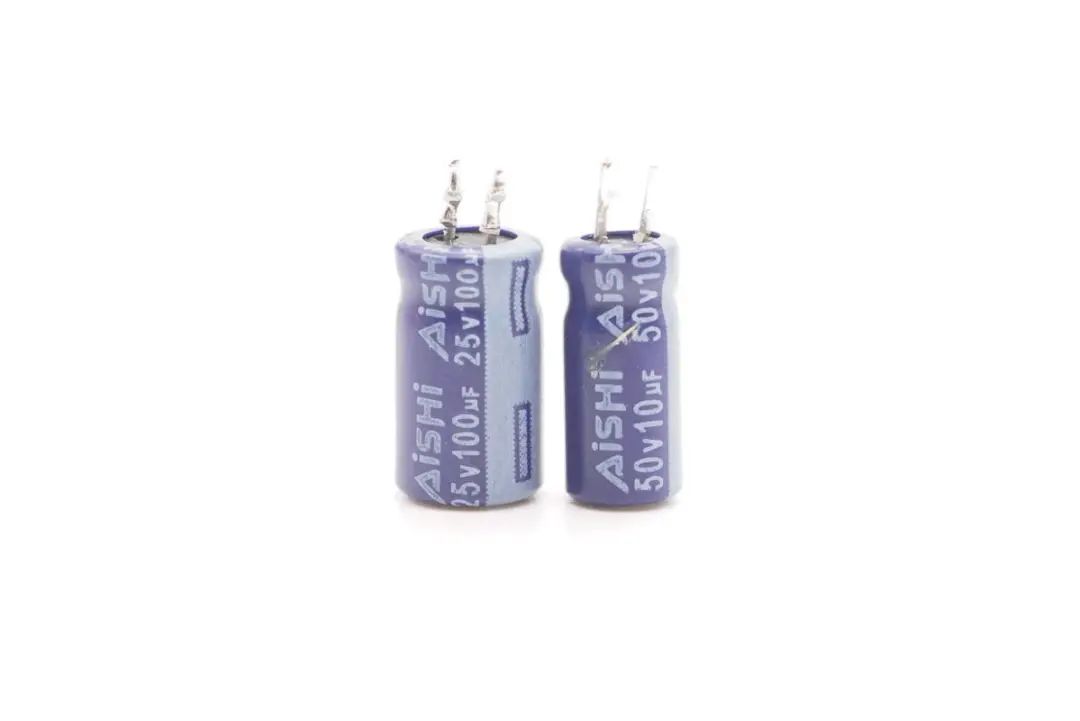

两颗主控芯片供电电容也是来自艾华，规格分别为25V 100μF和50V 10μF。

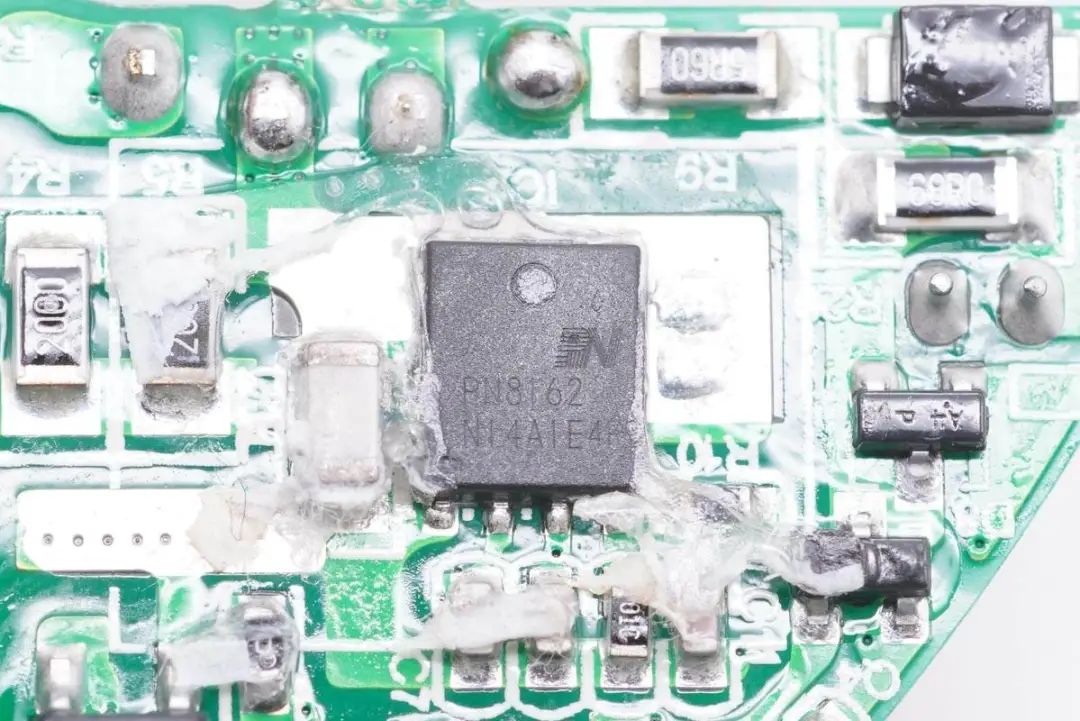

USB模块开关电源主控芯片采用芯朋微PN8162，其内部集成了准谐振工作模式的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。

PN8162采用QR控制技术，降低芯片开通损耗；PDFN5*6功率封装，单边drain脚位，高低压引脚爬电距离大于1.2mm，便于PCB布线及敷铜散热。

PN8162工作强制DCM模式，降低同步整流耐压；自适应QR开通技术，简化EMC设计；集成输入市电欠压及输出过压保护，无需外部辅助电路。

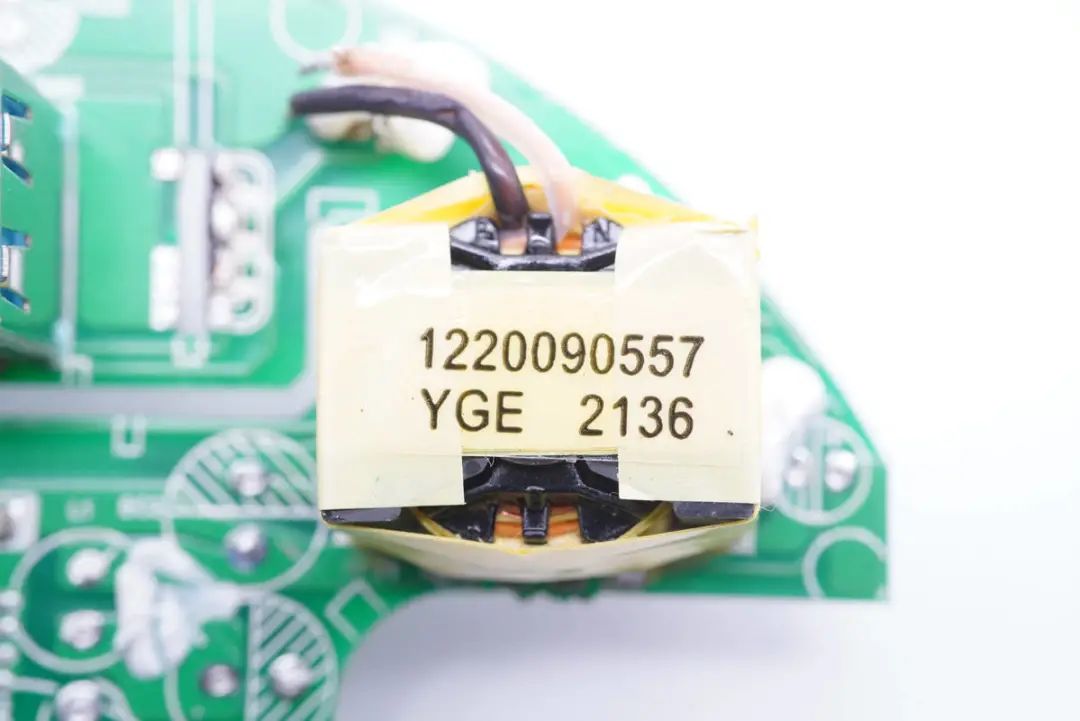

变压器特写。

1019光耦，用于初级次级通信，反馈调节输出电压。

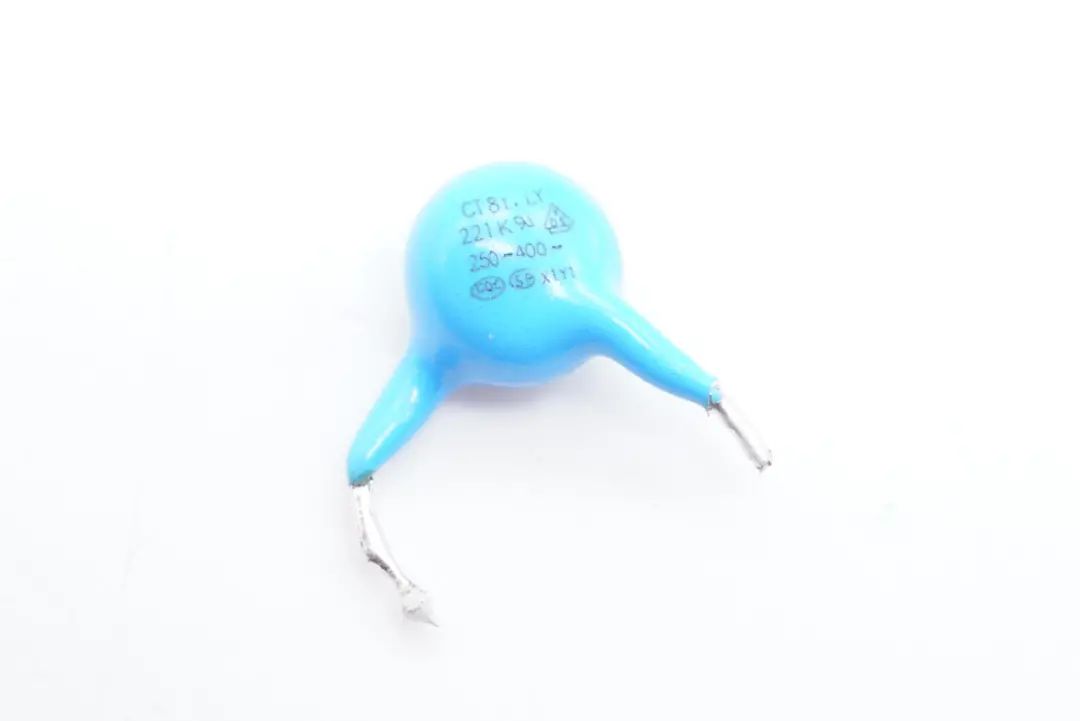

Y电容特写。

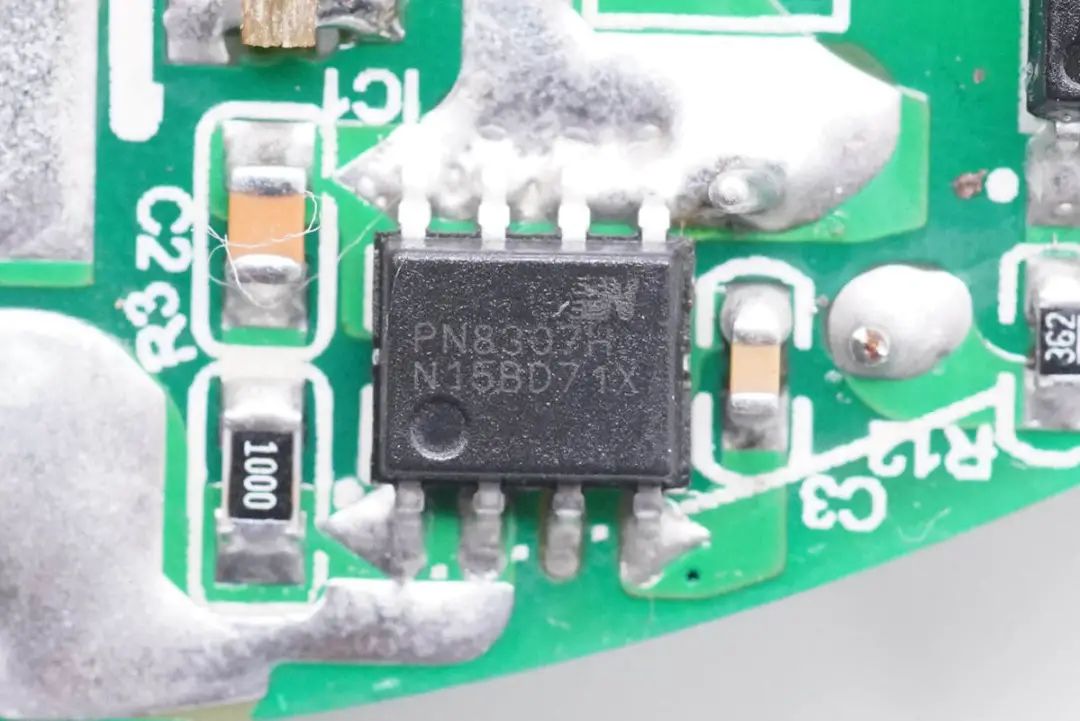

芯朋微PN8307H次级同步整流芯片，内置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，导通压降极低的功率MOSFET可以提高电流输出能力，降低温升，提升转换效率，使得系统效率可以满足6级能效的标准，并留有足够的裕量。

芯朋微PN8307H内置12mΩ60V耐压同步整流管，适用3.6V-20V常用适配器输出，适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能，同时外围元件非常精简。

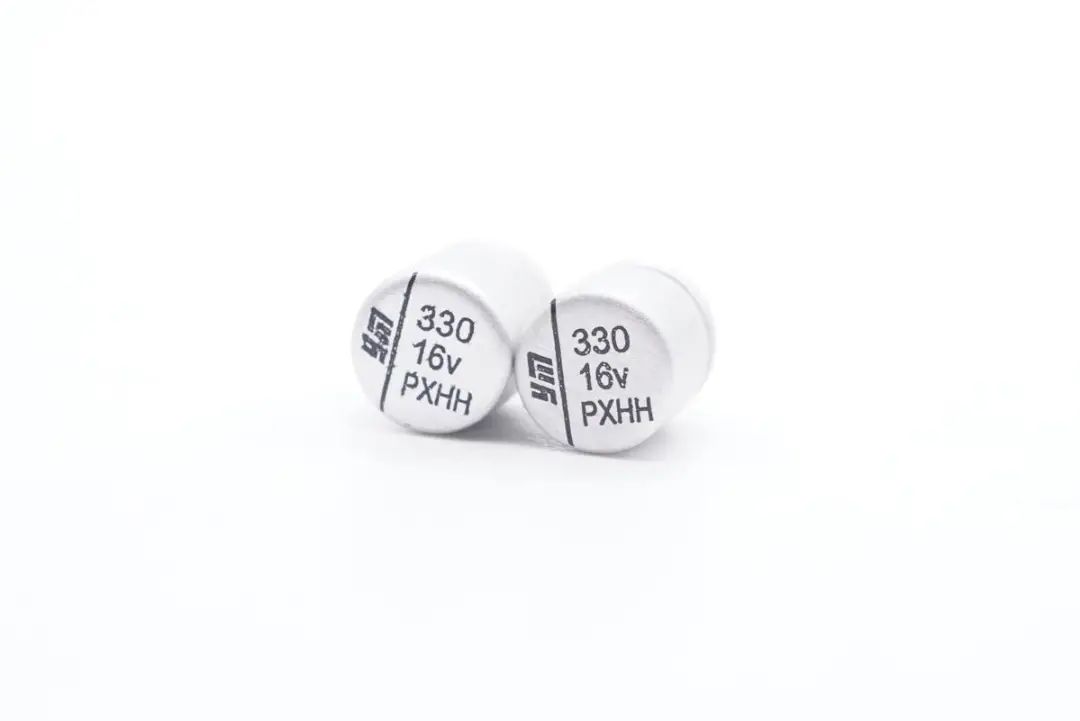

输出滤波固态电容采用永铭NPX系列，规格为16V 330μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性、耐开关冲击等特点。

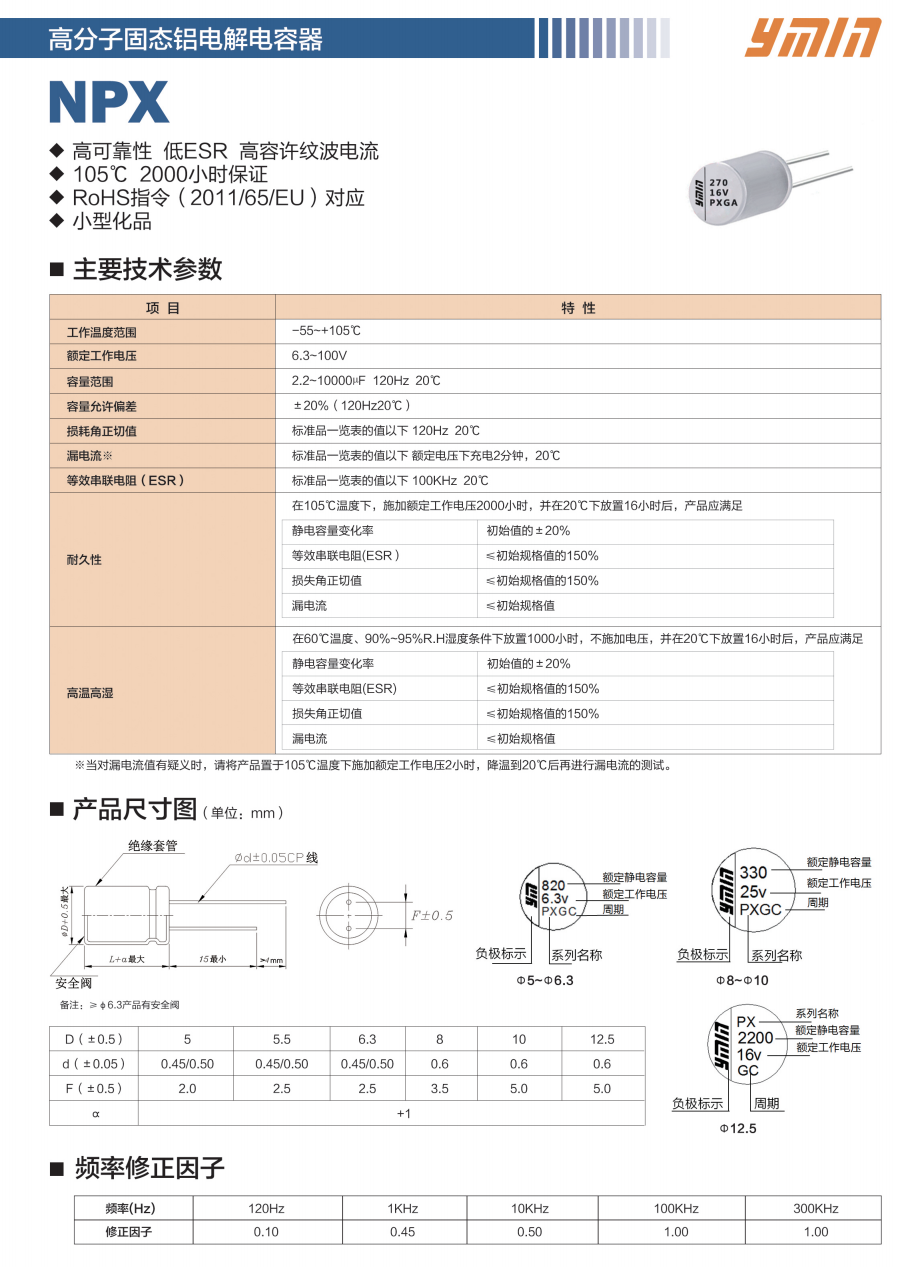

充电头网了解到，永铭NPX系列固态电容此前已被安克30W氮化镓超能充、安克 65W氮化镓超能充、安克45W氮化镓超能充、闪极100W 3C1A氮化镓快充、摩米士65W 2C1A氮化镓快充、倍思45W 1A1C氮化镓充电器、努比亚65W氘锋氮化镓充电器等产品使用，此外还被应用在小小黑、品胜、邦克仕等品牌20W迷你充上，获得客户一致认可。

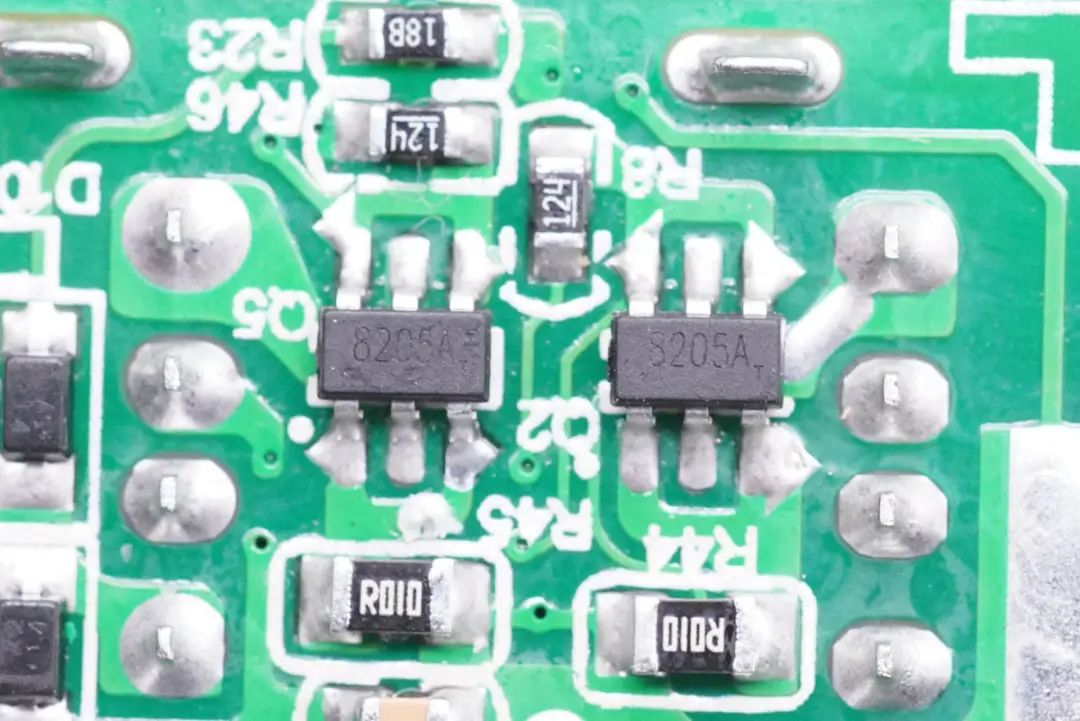

两颗丝印8205A的MOS管，下方是R010电流取样电阻，用于检测USB-A口输出电流和保护功能。

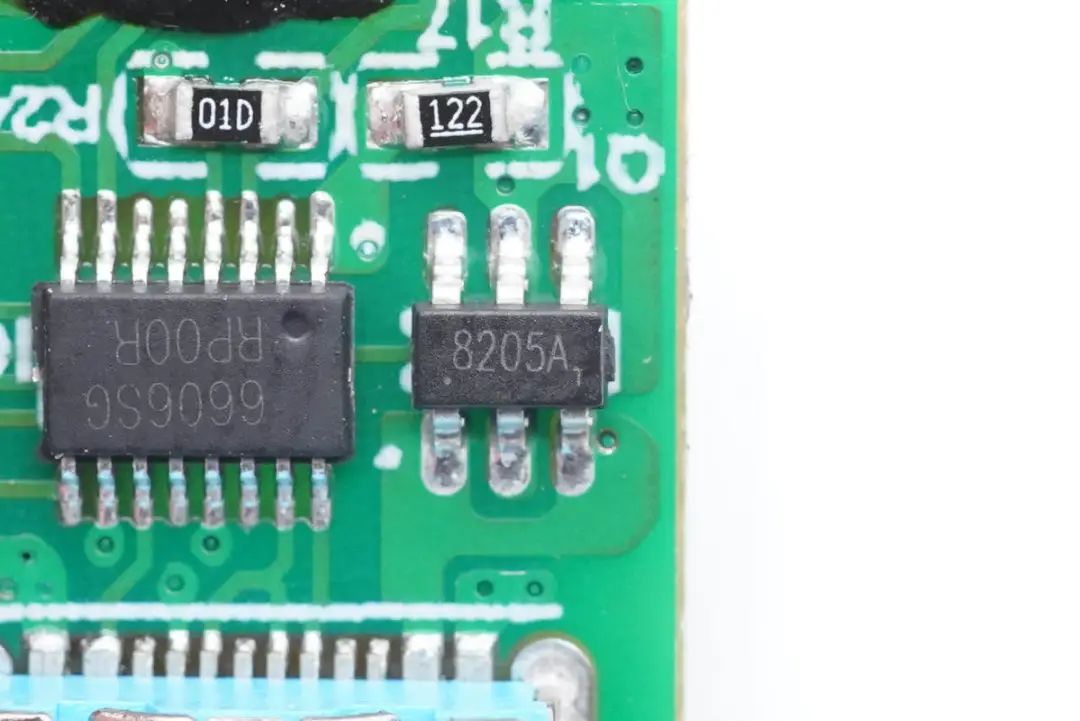

协议小板上也有一颗8205A MOS管，用于C口输出保护。

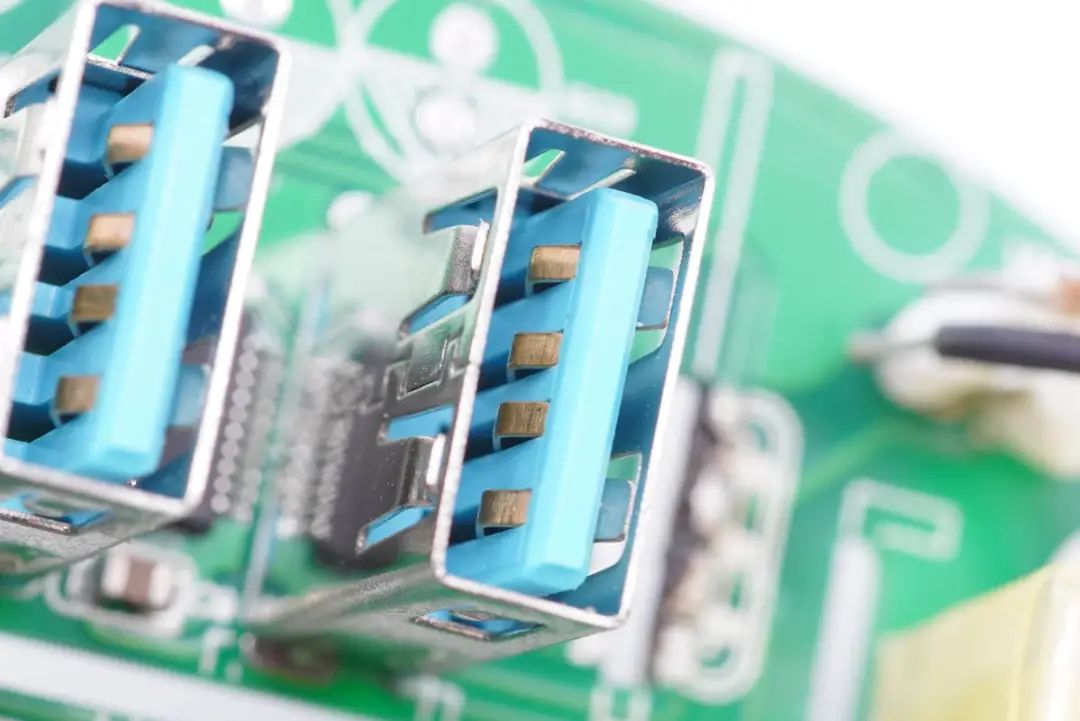

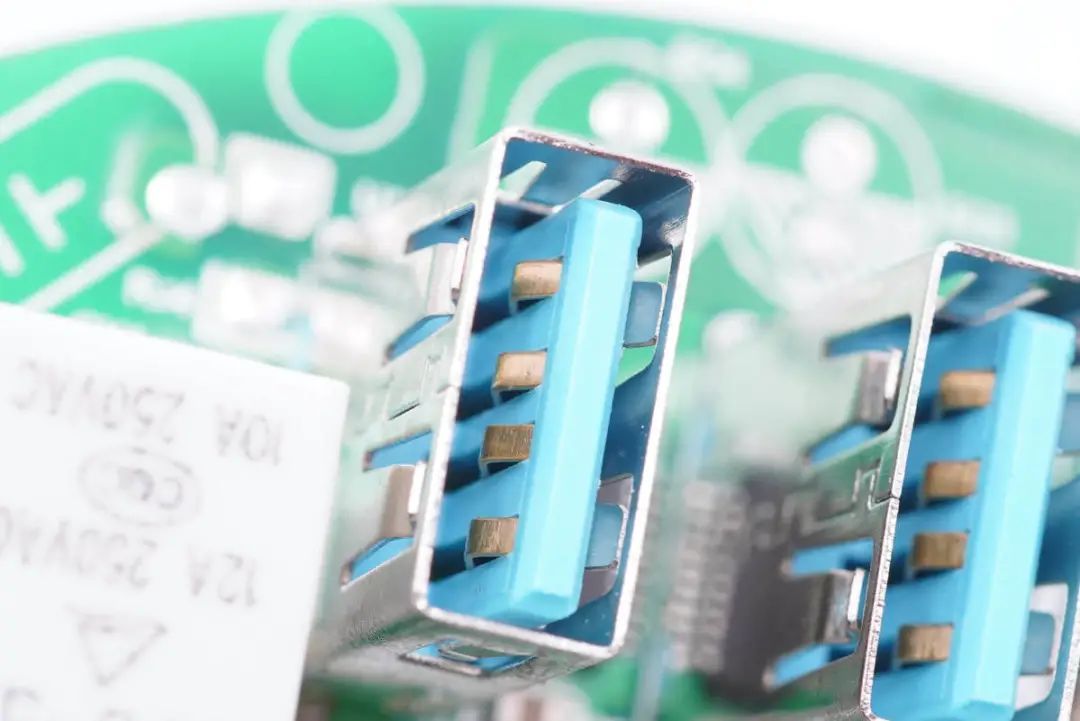

USB-A母座特写。

另一个A口母座特写。

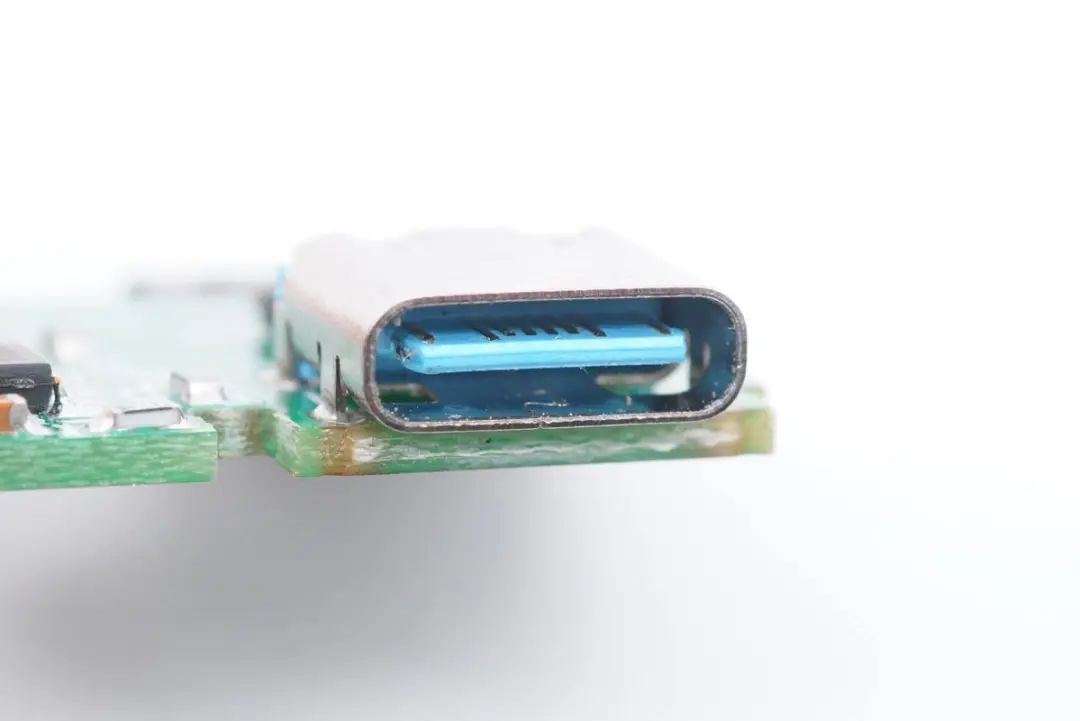

USB-C母座特写。

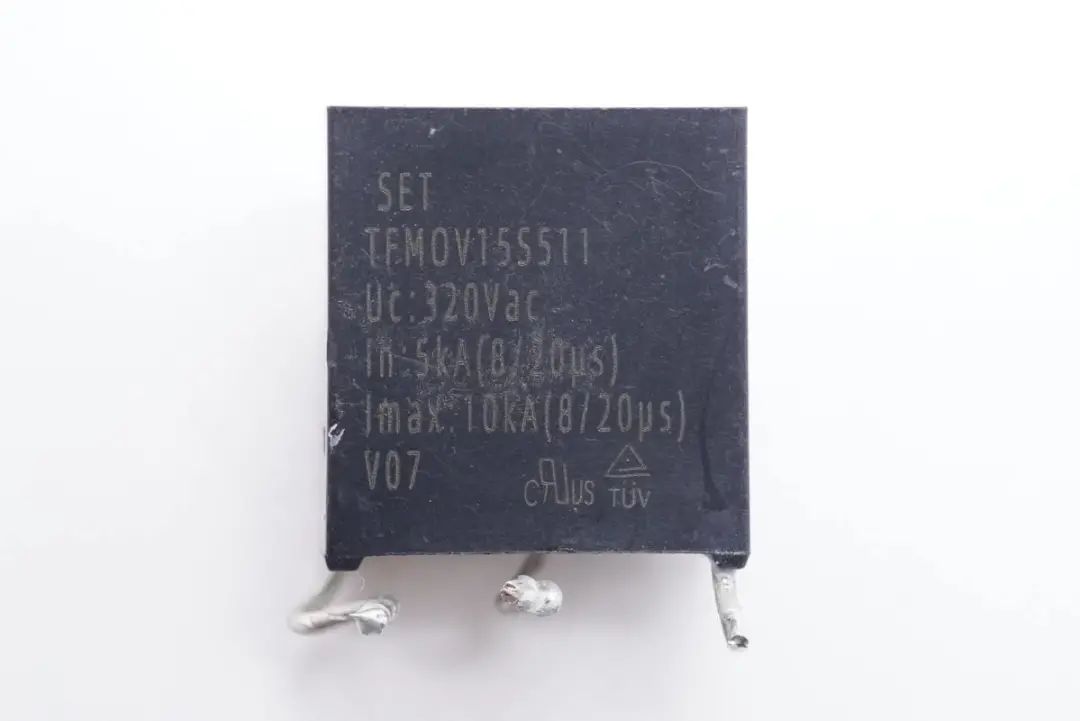

塞尔特 TFMOV15S511，最高工作电压320V的过压保护器件，用于输入雷击和过压保护。TFMOV将热保护器件和MOV压敏电阻串联起来，并提供器件失效状态输出，提供加强的安全保护。

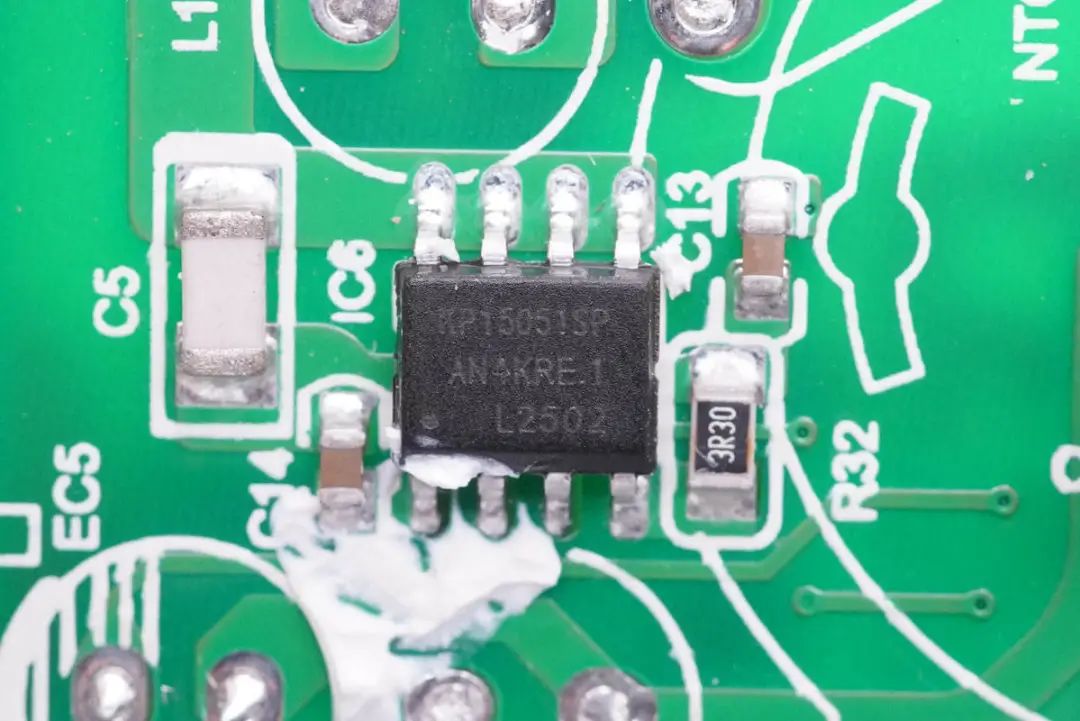

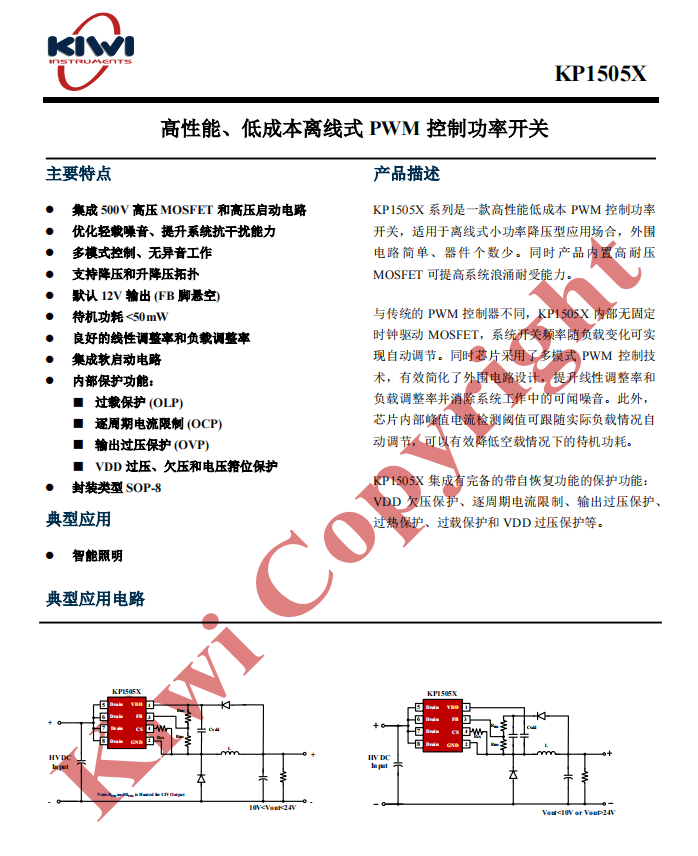

控制电路供电采用必易微KP15051，这是一款高性能低成本的PWM控制芯片，适用于离线式小功率非隔离降压应用，外围电路简单、器件个数少。同时产品内置500V高压MOSFET可提高系统浪涌耐受能力。

KP15051内部无固定时钟驱动MOSFET，系统开关频率随负载变化可实现自动调节。同时芯片采用了多模式PWM 控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。此外，芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗。

KP15051集成有完备的带自恢复功能的保护功能∶VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和VDD过压保护等。采用SOP-8封装。

充电头网拆解了解到，采用必易微快充方案的产品还有奥源65W PD快充、NEOQUICK 65W 2C1A三口快充、宜丽客45W PD快充充电器、THEONE 65W 1A1C快充充电器、紫米20W快充、努比亚22.5W方糖快充、安克20W迷你充、傲基20W迷你充、品胜20W迷你充等，产品质量获得客户高度认可。

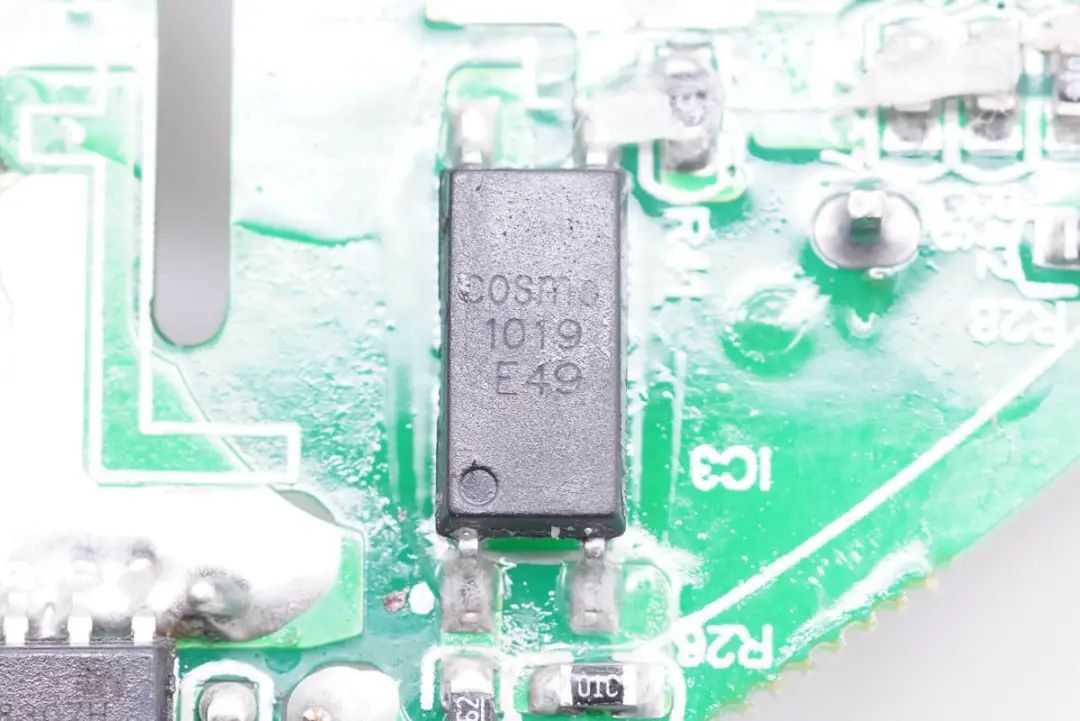

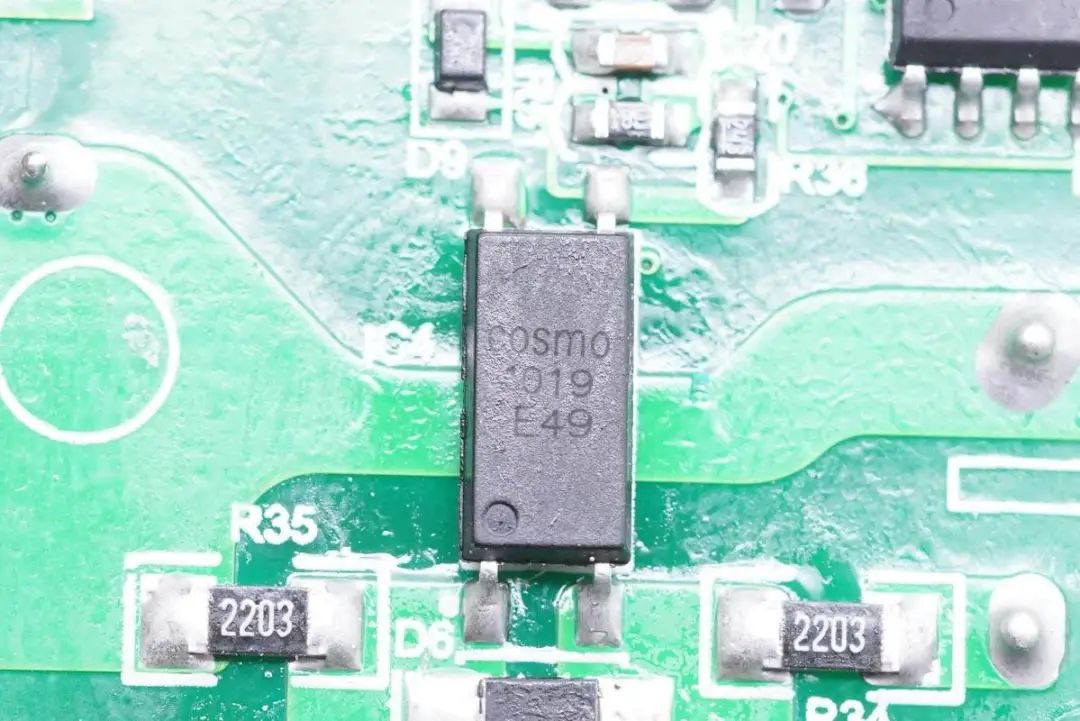

1019光耦特写。

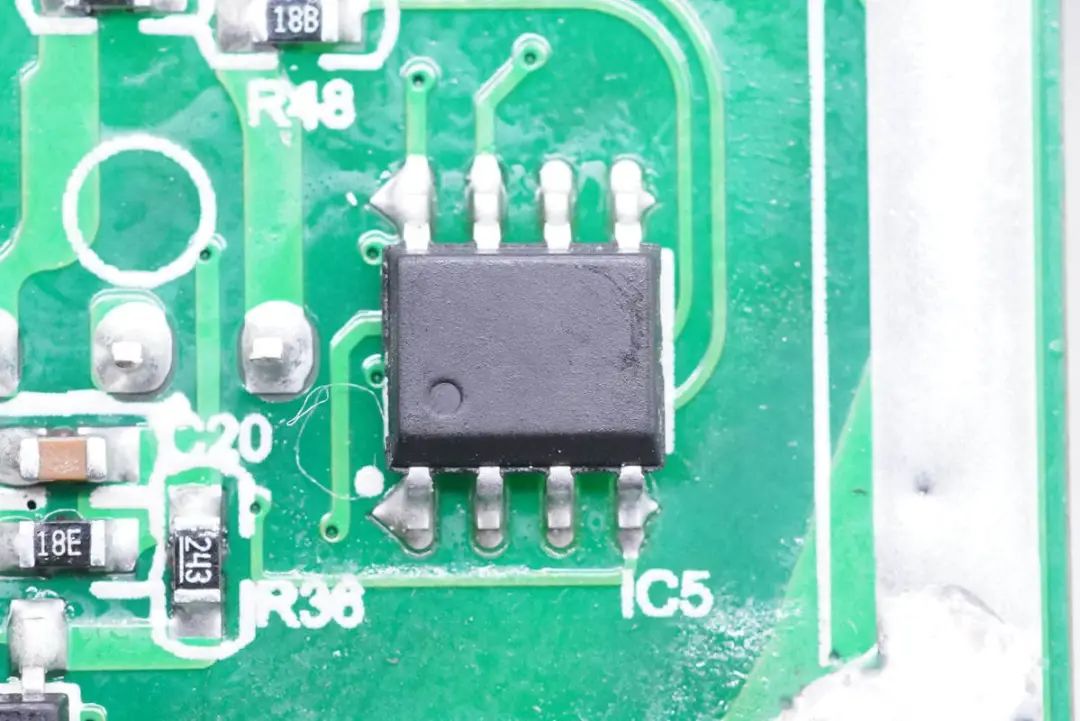

无丝印芯片特写，信息不详，用于继电器控制。

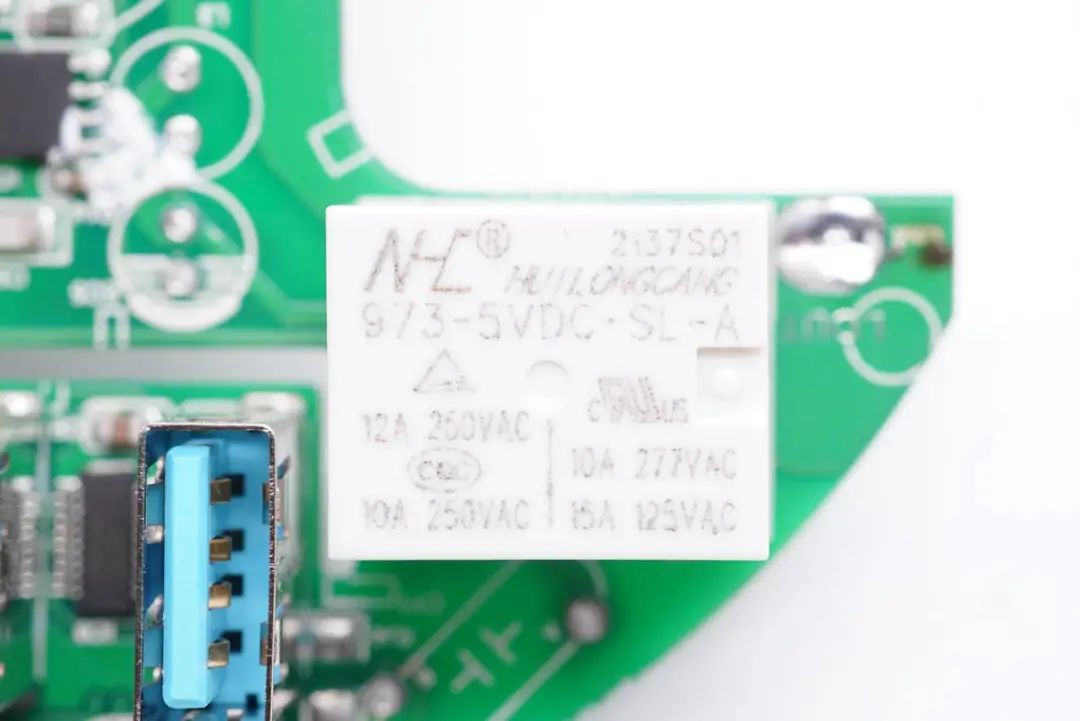

宁波汇龙仓 973-5VDC-SL-A 继电器，额定电流10A，线圈采用5V电压驱动。

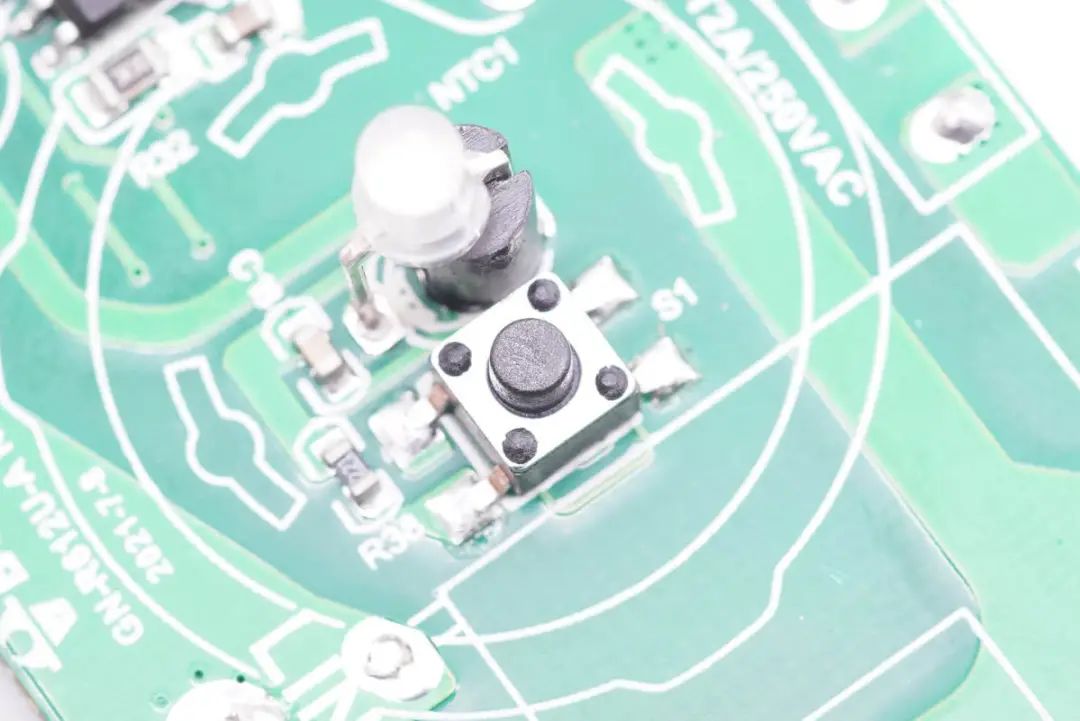

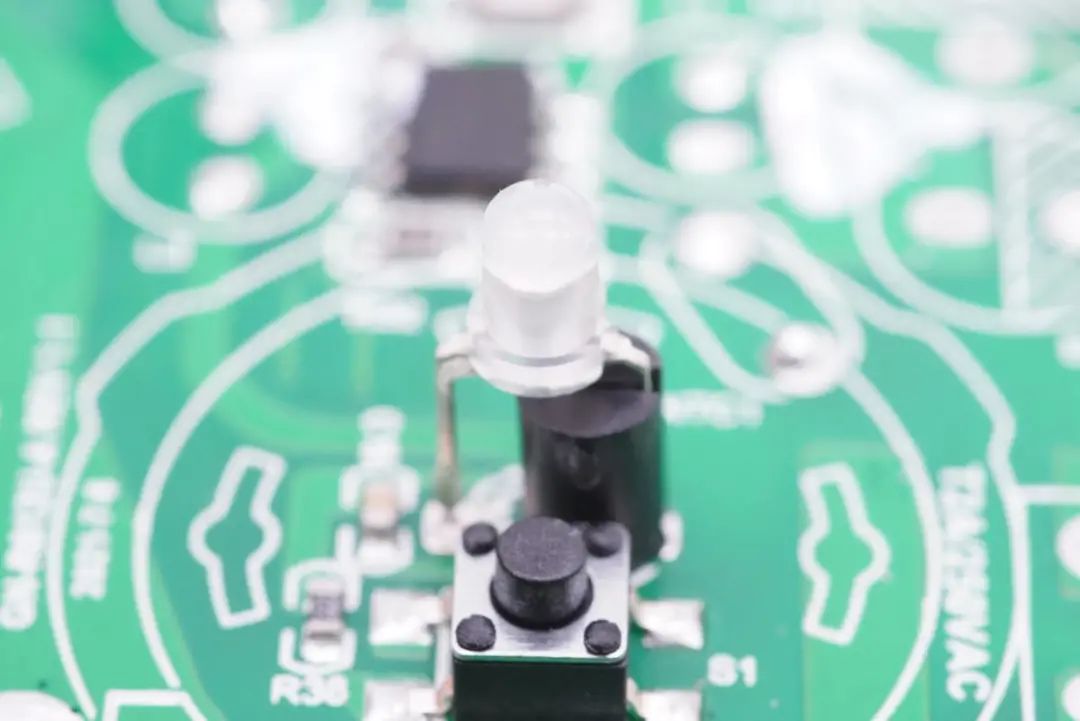

开关键特写。

指示灯特写。

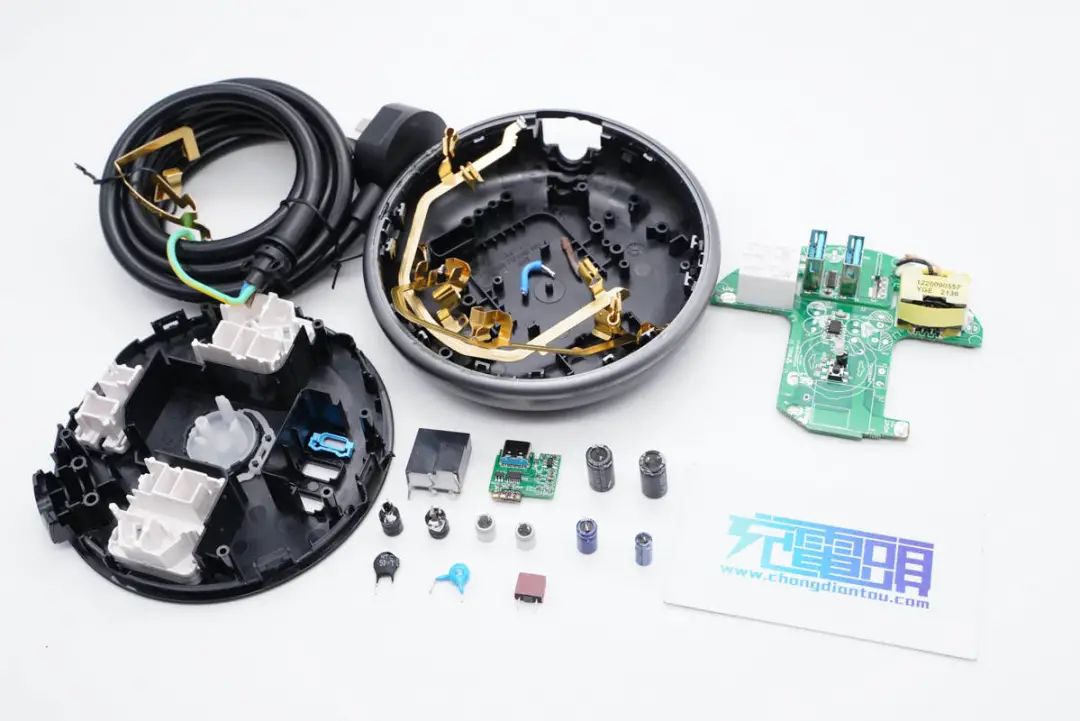

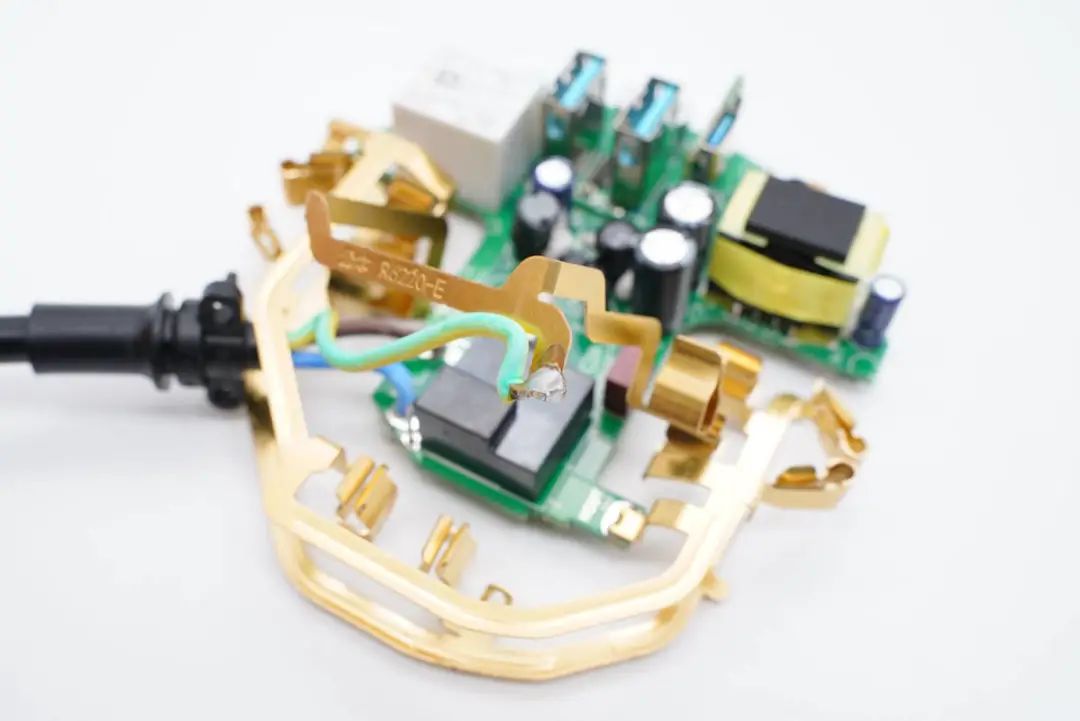

全部拆解完毕，来张全家福。

充电头网拆解总结

公牛这款插座采用太空飞碟造型设计，黑色基调外壳搭配银色装饰环，全长约1.5米。顶面AC插口和USB接口四向布局，即使满载的情况下也不会出现插头打架情况，而最大承载功率是主流的2500W，满足大小设备用电需求。

此外还配备有2A1C接口，得益于采用天德钰FP6601AA和JD6606S两款快充协议芯片，兼容QC2.0/3.0、AFC、FCP、SCP、PD3.0多个主流快充协议，满足苹果、小米、华为等品牌手机日常快充需求，插线即充十分方便。

充电头网通过拆解发现，充电器内部设计有继电器控制电路，必易微KP15051控制继电器通断。充电器开关电源采用芯朋微PN8162+PN8307H高集成方案，输入输出滤波电容采用艾华和永铭两大品牌，整体的做工用料可靠。
