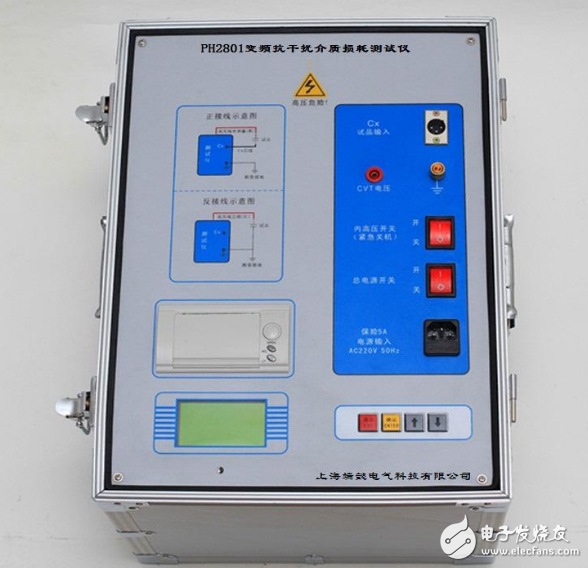

什么是介质损耗测试仪

介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为45Hz或55Hz，55Hz或65Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯可测试绝缘油介质损耗。

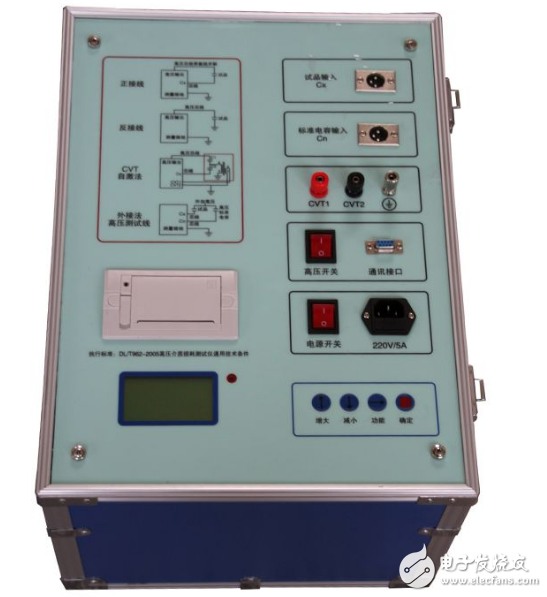

介质损耗测试仪主要特点

1.超大液晶中文显示

仪器配备了大屏幕（105mm&TImes;65mm）中文菜单界面，屏显分为左右两部分，左边为功能菜单区，右边为相关状态信息提示，每一步都非常清楚，操作人员不需要专业培训就能使用。一次操作，微机自动完成全过程的测量，是目前非常理想的介损测量设备。

2.海量存储数据

仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出；

3.科学先进的数据管理

仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。

4.多种测试模式

仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压情况下可以做高电压（大于10kV）介质损耗。

5.CVT测试一步到位

该仪器还可以测试全密封的CVT（电容式电压互感器）C1、C2的介损和电容量，实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。

6.高速采样信号

仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。

7.多重保护安全可靠

仪器具备输入电压波动、输出短路、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。仪器还具备接地检测功能，确保不接地设备不允许升压。

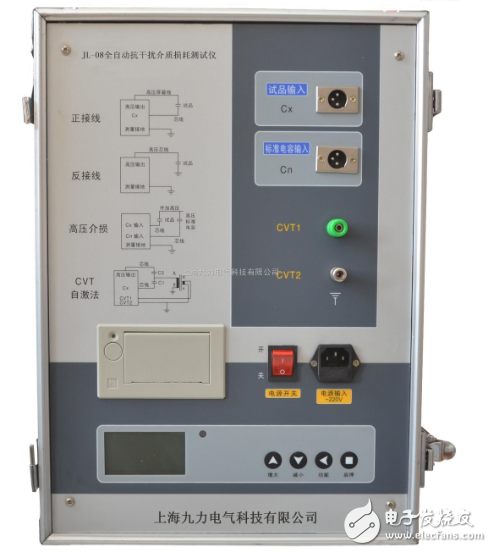

介质损耗测试仪有什么用

在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx）。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。

仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。

介损测试仪工作原理

介损测试仪的工作原理是：逆变器通过指令产生一个高压源，变压器升压后通过被试品测试。具体步骤如下：

1.加热

介损测试仪采用高频感应炉加热，开机启动后温控CPU通过手动操作发出加热命令，系统提取内部温度传感器的温度平均值，在温度较低时加大功率节省时间；待温度升至预定温度时，减小功率。这种加热技术有利于受热均匀。

2.控温

介损测试仪在实测温度将要达到预设温度时，控制采用小功率方式加热，经过科学计算分析出最佳的控制占空比，使温度控制在预计的范围内。

3.介损测量

试验电压同时加在介损测试仪内部电容器和油杯加压极两个地方，经过对不同的信号的控制和同步采样，将数字信号送至数字信号处理器，计算出参数后送至主控CPU。

4.体积电阻率测量

直流高压试验电压加在油杯加压极，经过测试回路，产生电流信号，命令测试电路放大然后对电流信号采样跟踪，将数字信号送至数字信号处理，然后对其进行复杂的运算，得出结果后送至主控CPU。
