回路电阻测试仪原理和使用

　　回路电阻测试仪原理

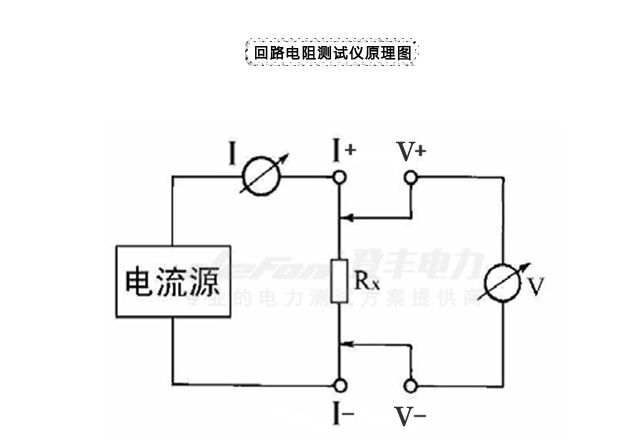

　　回路电阻测试仪采用电流电压法测试原理（也称四线法），回路电阻测试仪电流源通过I+、I-两端口，在被试品上加载电流，电流的大小可直接通过屏幕显示出来，然后被试品两端的电压降通过V+、V-两端口读取得到，回路电阻测试仪即可自动算出被试品的阻值。

　　回路电阻测试仪使用

　　1、按照回路电阻测试仪接线图接线；

　　2、关机状态下短按测量按键，液晶屏幕亮起，显示电池电量，此时可以点击左右按键查询历史记录电阻值，显示时间10秒。

　　3、关机或历史记录查询状态下长按测量按键，蜂鸣器长鸣一次，仪器开机，进入开机画面。

　　4、开机后默认测试状态为100A电流测试1s，短按时间按键和电流按键可以切换时间档位和电流档位，短按测量按键，蜂鸣器长鸣一次，液晶显示“正在测量”，按设定测量电流和测量时间测量一次，测量结束蜂鸣器长鸣一次，液晶显示电阻值。

　　5、在时间档位为1s时，双击测量按键可以切换手动模式和自动模式，液晶显示“自动”，每次测量前会自动检测8s是否接好线，未接线蜂鸣器短鸣3声提示；测量期间蜂鸣器长鸣一次，测量一次。自动测量3次后停止。

　　6、开机非测量状态下长按按键，蜂鸣器长鸣至按键松开，进入关机画面，仪器关机。
