福禄克示波表Fluke 125B在汽车电子测试的应用

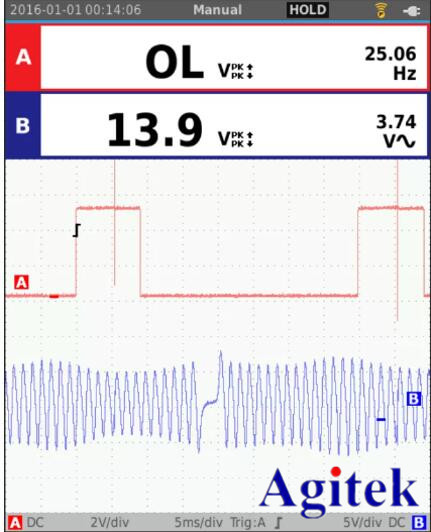

汽车信号包括进、排气凸轮轴位置传感器、点火线圈、OCV电磁阀、节气门执行电机、喷油器控制回路、CAN总线等均需要检测波形情况，本文主要介绍Fluke125B示波表检测汽车信号的方法，以及举例。

其中测试的具体参数不经包含常规的电阻、电压、脉冲、电流、频率，这往往不仅需要数子，更需要波形将复杂且快速的信号进行描绘。

不仅仅是万用表，通过示波表可以发现问题根本原因，验证工程师自身猜想，更是一种维修试验的一种手段。今天安泰测试给大家分享一下福禄克示波表Fluke 125B在汽车电子测试的应用案例：

燃油泵

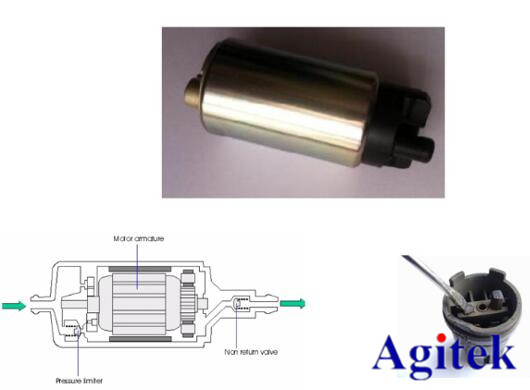

燃油泵是电喷汽车燃油喷射系统的基本组成之一，在油箱内部，作用是把燃油从油箱中吸出，加压输送到供油管中，和燃油压力调节器配合建立燃油压力

燃油泵在启动和发动机运转时工作，如果发动机停止而点火开关任ON时，控制模块将关闭燃油泵电源，避免意外点火

测试要点：测试燃油泵的电源线部分检查工作状态，可以对电流、电压降、动作进行测试。

点火线圈

点火线圈通过励磁原理得到高电压进行电火。

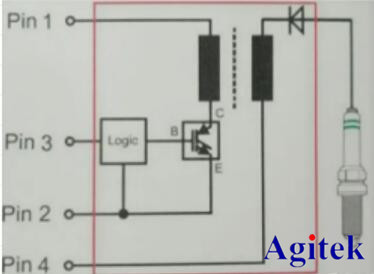

首先Pin1会从蓄电池得到电压电流，在励磁部分点火线圈的匝数比前者线圈，从而放大电压数倍，最终实现点火。ECU也会通过逻辑电路将不通点火线圈进行激活，依次点火冲程。

测试要点：初级电压、次级电压、阻抗、电流

曲轴传感器

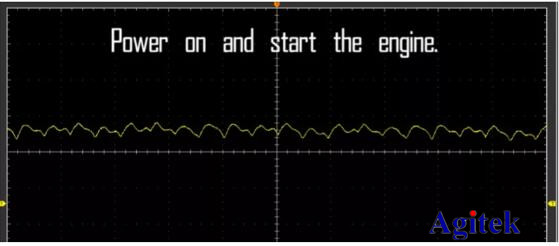

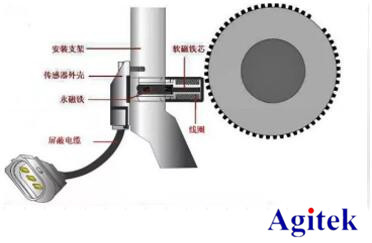

曲轴传感器可以视作简单的位置传感器，通过齿轮的峰与谷，将波形进行呈现，是一种典型的模拟量

测试要点：波形形状、电压、组框。从模拟量上便可以发现各个活塞之间冲程的节奏，发现是否有失火点，或者有断齿情况。
