电路小妙招——Buck电路的高频噪声这样消

开关稳压器通常是输入电源总线上的第一个有源部件，因此对整个电路的EMI性能有着重要影响。ADI的Silent Switcher稳压器为同步降压DC/DC转换器带来了更高级别的性能。这些稳压器结合了2MHz开关频率、高效率和超低EMI，提供非常紧凑的低EMI功率解决方案。

《ADI低噪声Buck稳压器
如何减少电源噪声》

• 首先，在终端负载上应使用额外的LC滤波器或磁珠。通常，这会使输出上的尖峰噪声远小于纹波噪声，但会增加更高频率的成分。

• 其次，应屏蔽SW和输入节点的噪声源或让其远离输出侧及敏感模拟电路，并且屏蔽输出电感。精心布局 和布线对设计很重要。

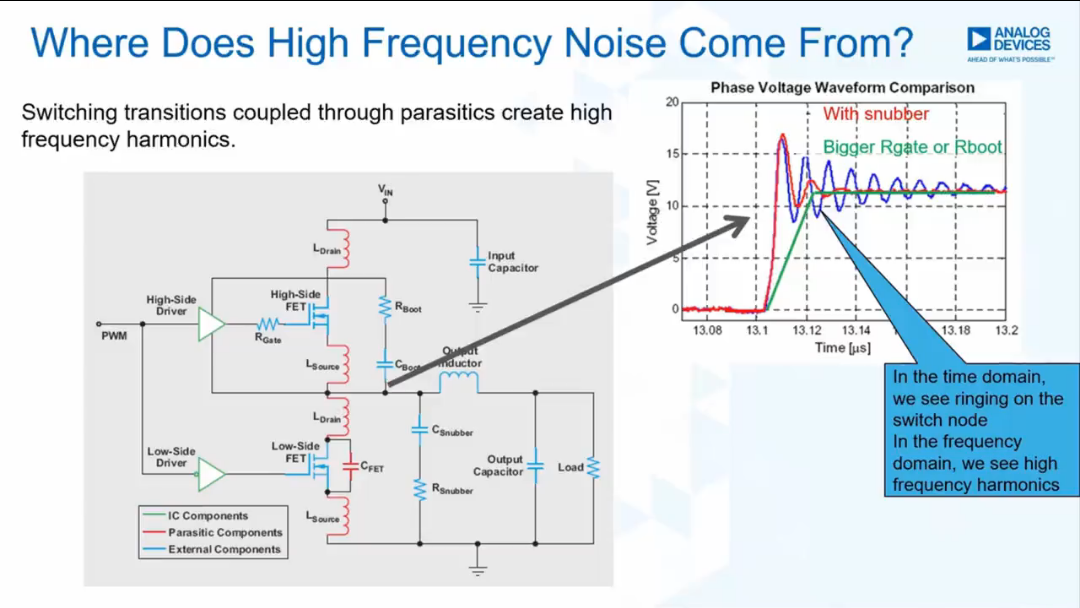

• 第三，优化开关稳压器的导通/关断压摆率，并尽量减小开关稳压器的寄生电感和电阻，从而有效降低SW节点噪声。

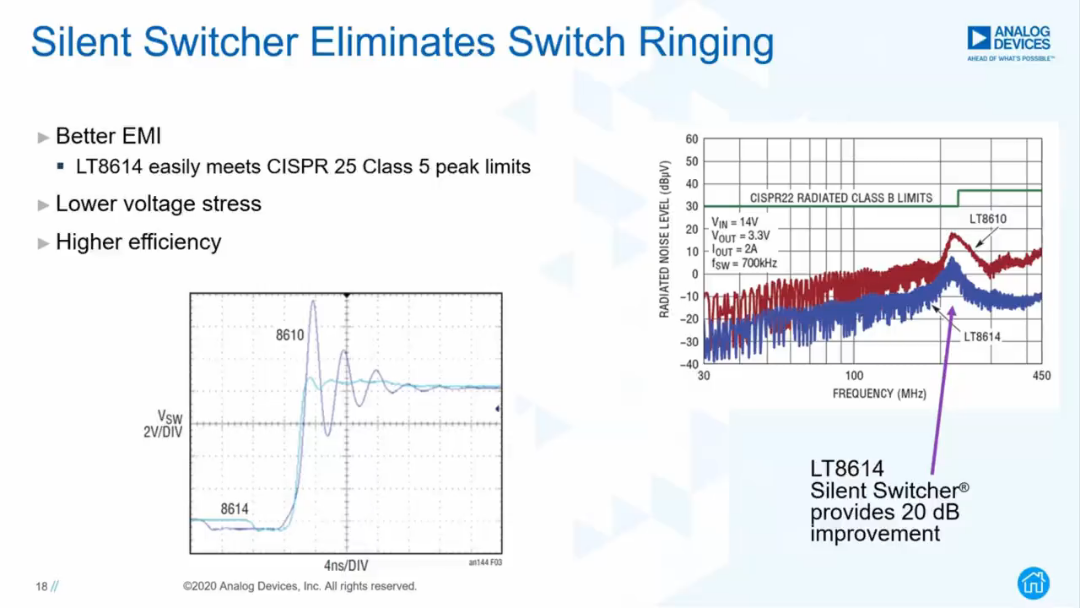

ADI Silent Switcher技术也有助于通过芯片设计降低VIN节点噪声。

《ADI低噪声Buck稳压器
如何减少电源噪声》
