拆解报告：雷柏多模式无线充电鼠标MT750W

----- 充电头网拆解报告 第1945篇 -----

深圳雷柏科技股份有限公司是无线外设技术方面的专家，无线鼠标便是Rapoo雷柏的招牌产品之一。近日充电头网拿到了雷柏一款无线充电鼠标MT750W，除摆脱有线束缚、内置锂电池长时间续航等优点外，这款鼠标还有一大特色便是可同时连接4台终端设备，包括电脑、笔记本、平板、手机等设备。

只需按下按键即可在各设备间灵活切换，对于需要使用多台设备工作的人群来说，再也不用反反复复插拔鼠标，工作效率自然也会提高。下面充电头网就对这款产品进行详细拆解，看看其如何设计。

此前充电头网还拆解过雷柏Ralemo无线鼠标Air 1和雷柏双模无线充电游戏鼠标两款产品，欢迎查阅。

一、雷柏MT750W无线鼠标外观

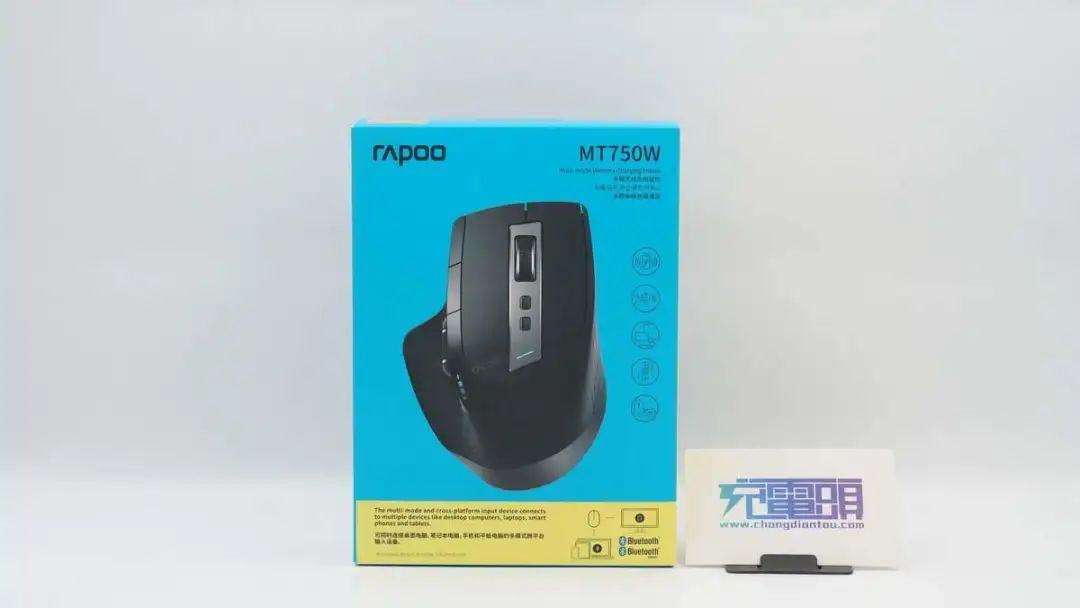

包装盒主体为蓝色基调，正面印有Rapoo品牌、产品型号MT750W、外观以及卖点标识等。

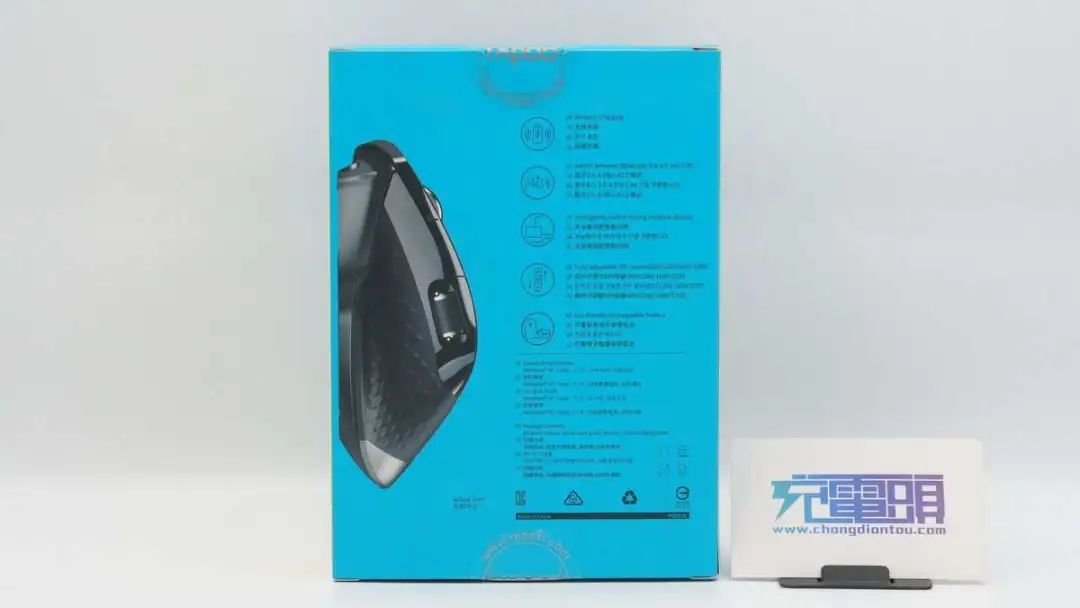

背面印有产品卖点描述和参数信息。

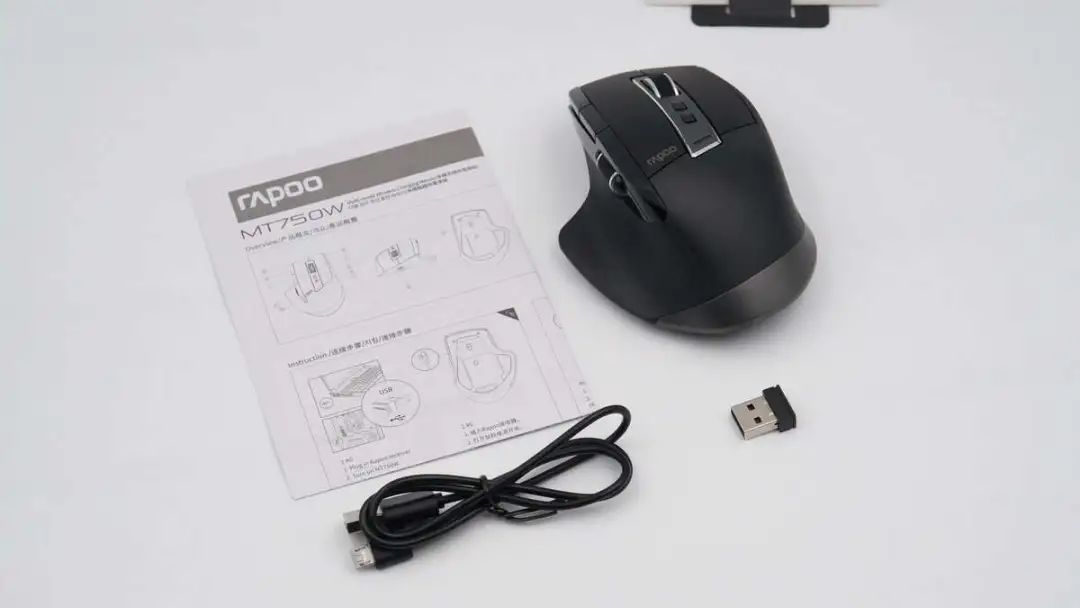

包装内含无线鼠标、接收器、数据线和使用说明书。

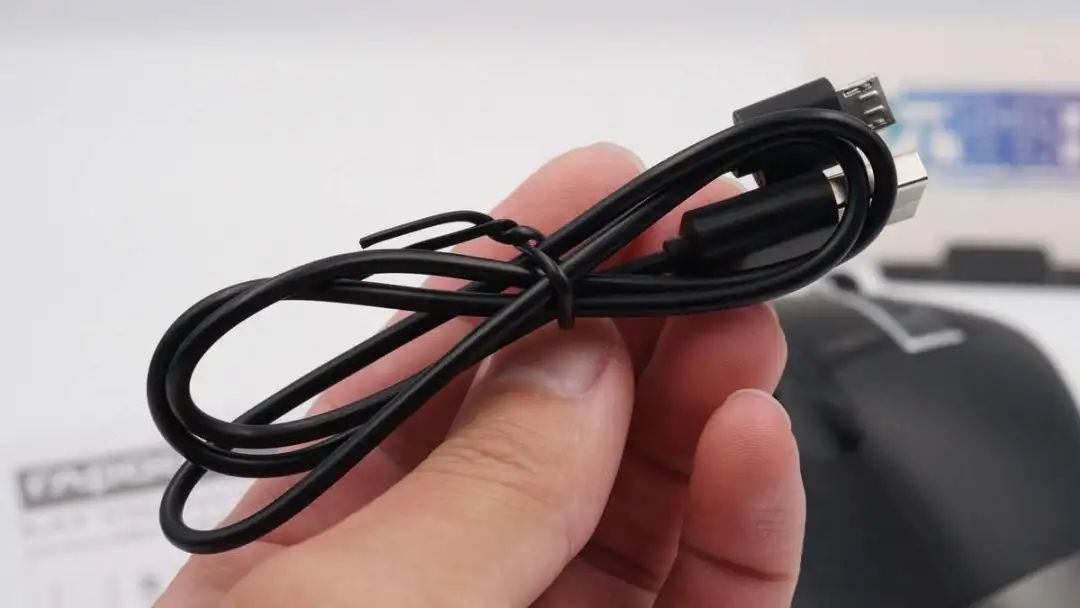

附带数据线是USB-A to Micro USB线。

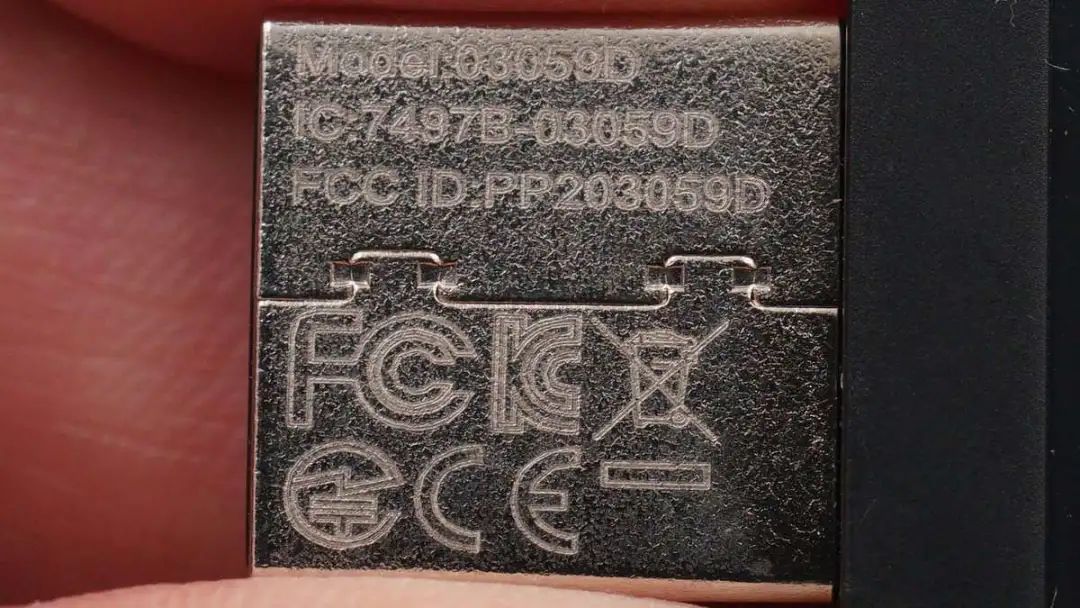

接收器型号为03059D，已经通过了FCC、KC和CE认证。

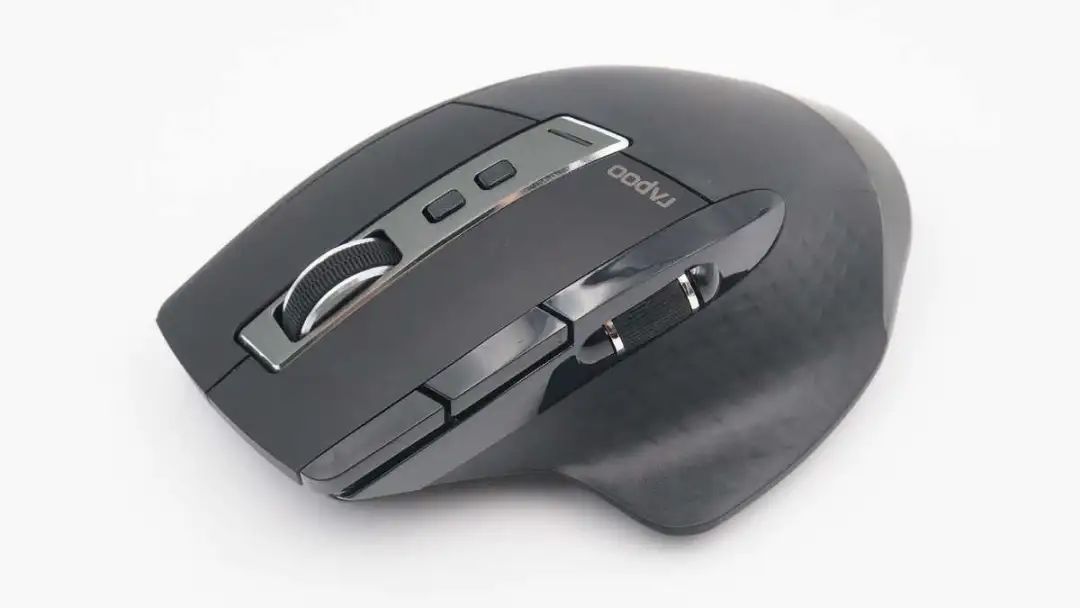

鼠标符合人体工学设计，流线型机身让其拥有很好的使用手感。整体采用黑、灰配色，十分经典百搭配色。

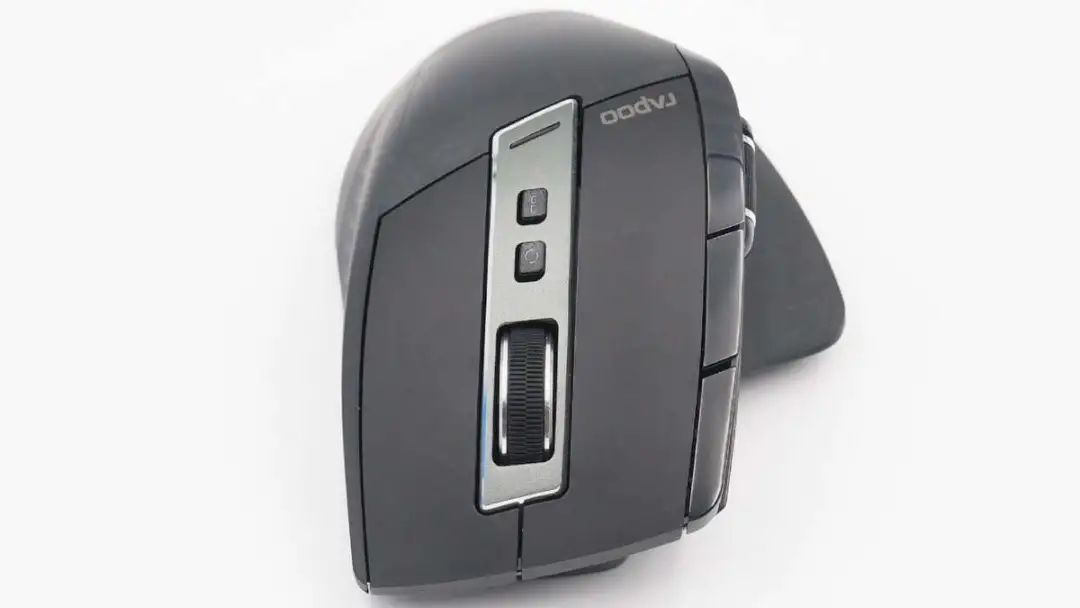

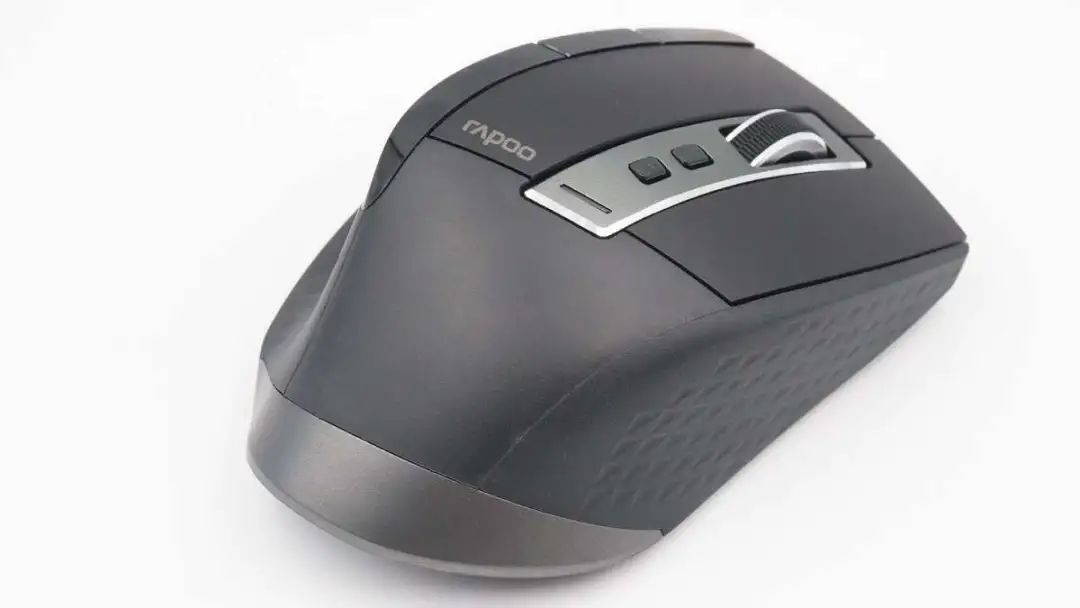

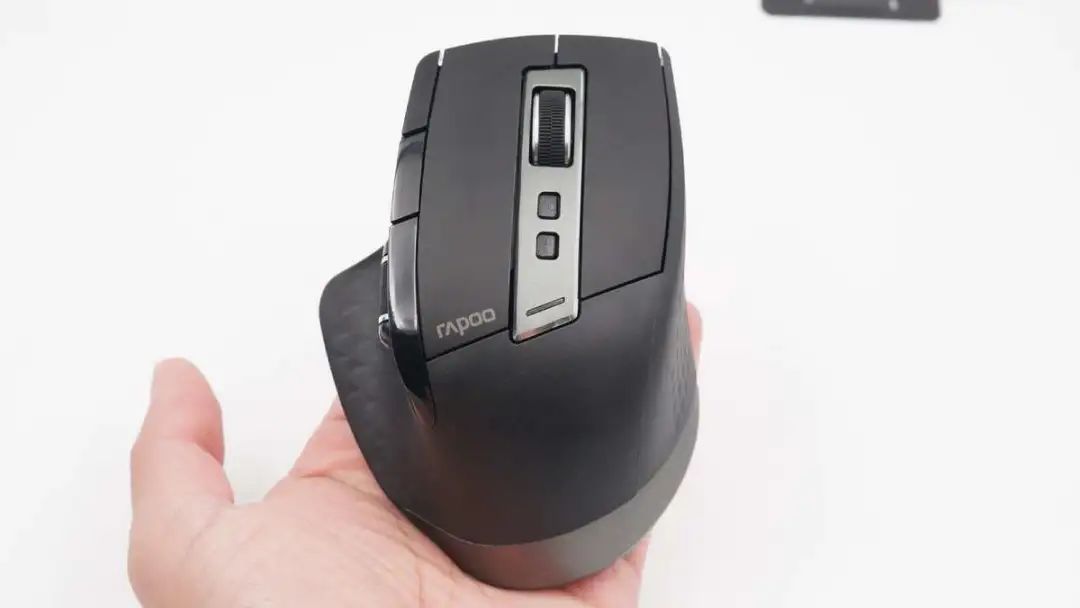

顶部从上到下依次是切换指示灯、DPI切换键、设备切换键以及滚轮。

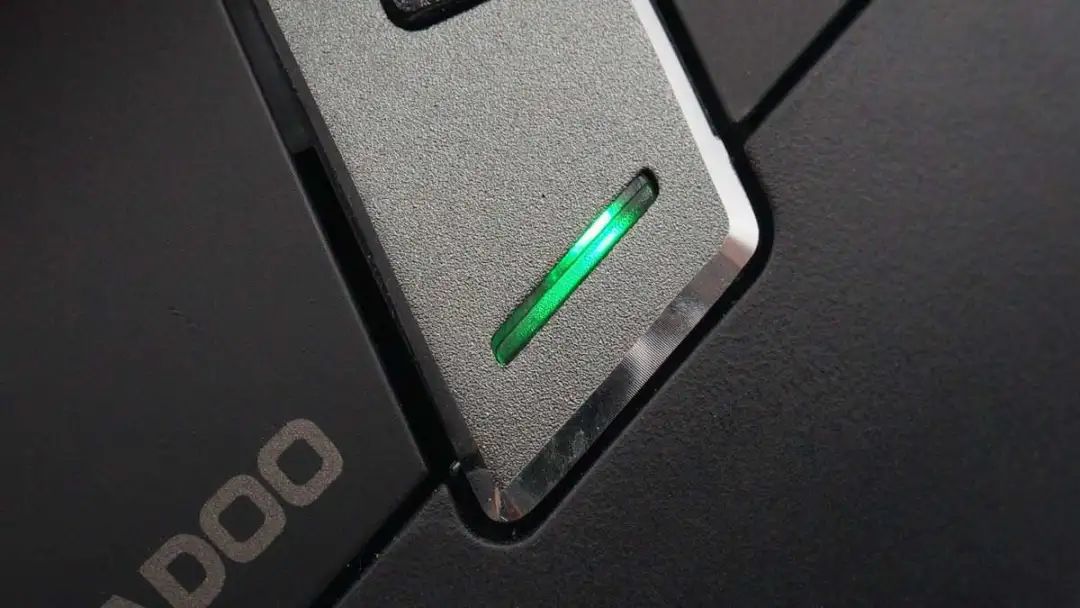

切换指示灯亮绿光。

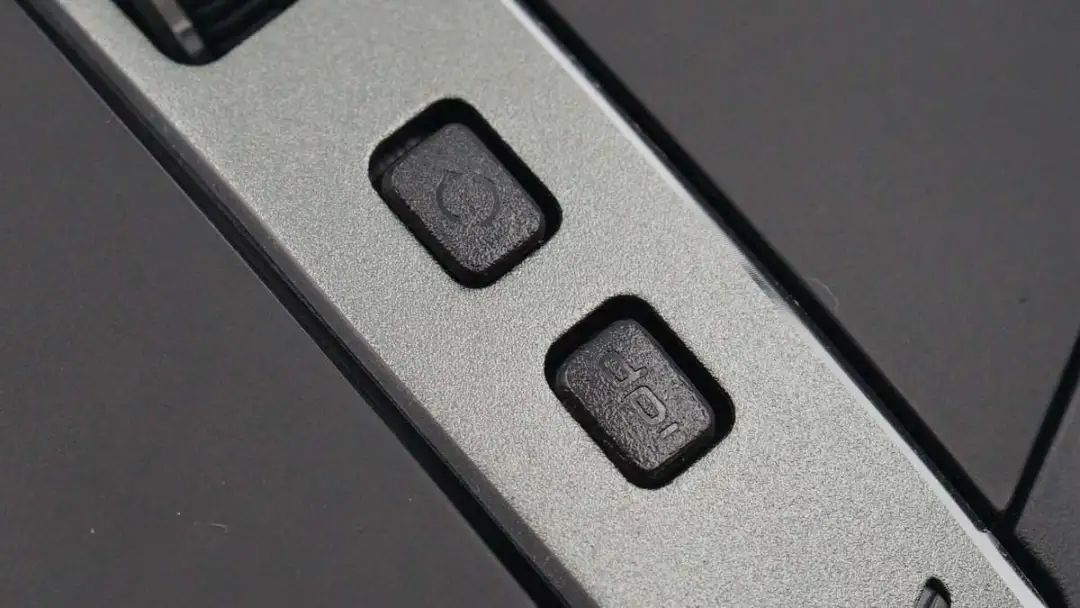

DPI切换键和设备切换键设有区别标识，方便初步使用的用户，降低用户的学习成本。此外DPI有600/1200/1600/3200四个档位。

滚轮胶垫凸齿设计，滚动更轻松。

侧边设有设备指示灯、侧滚轮、后退键以及前进键。此外这一侧采用棱格纹理大侧翼设计，可以很好承托拇指。

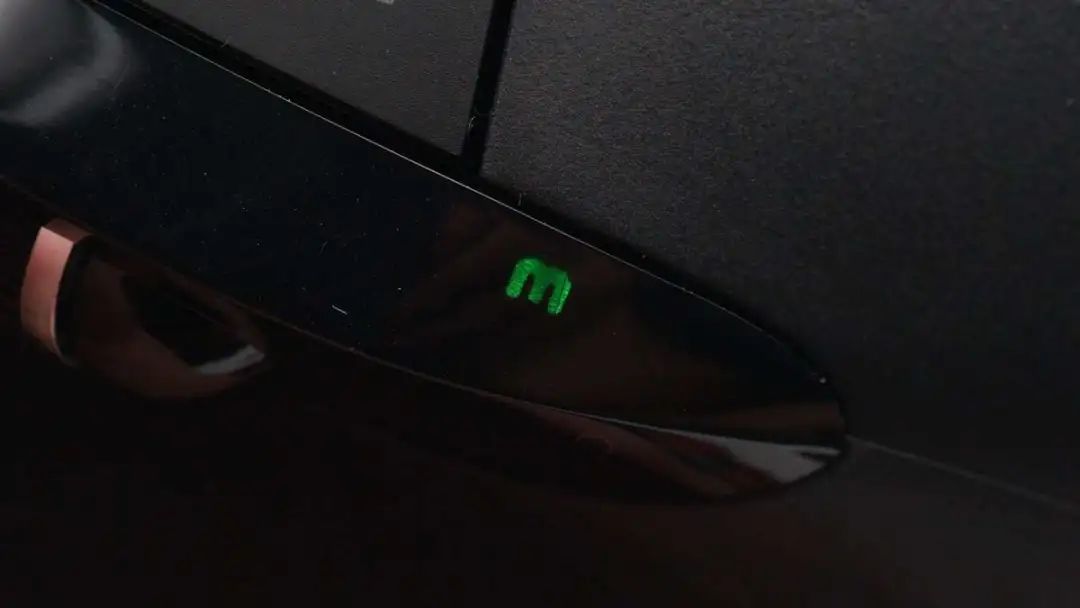

设备指示灯特写。

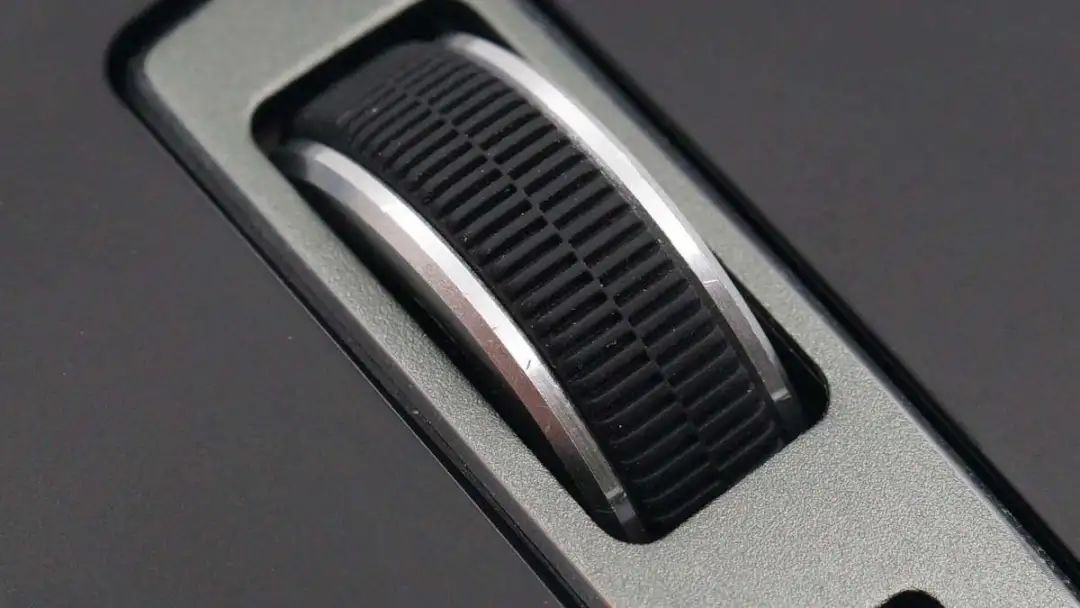

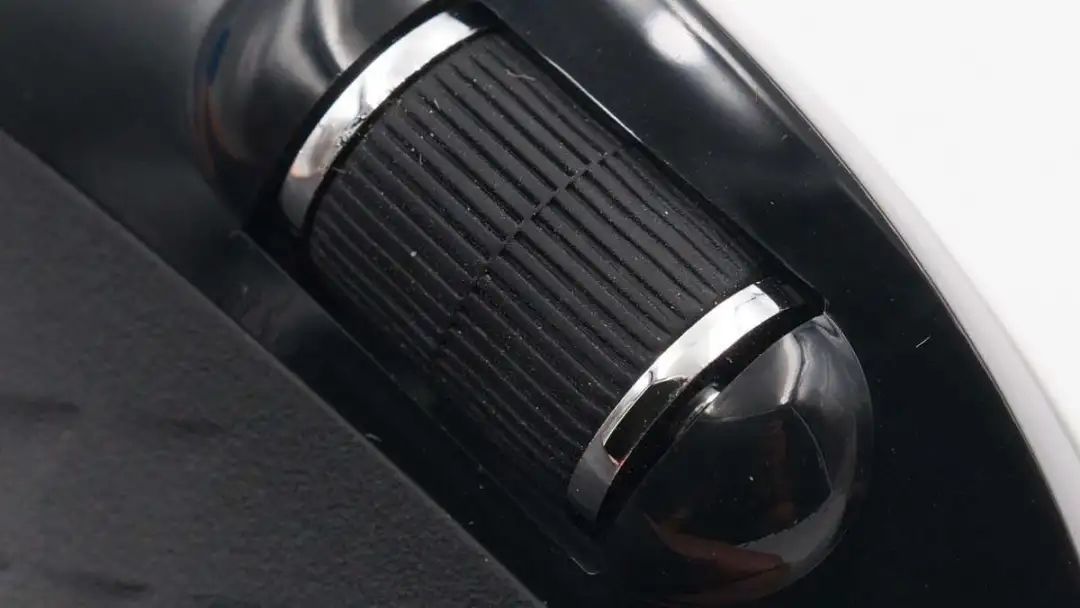

侧滚轮特写。

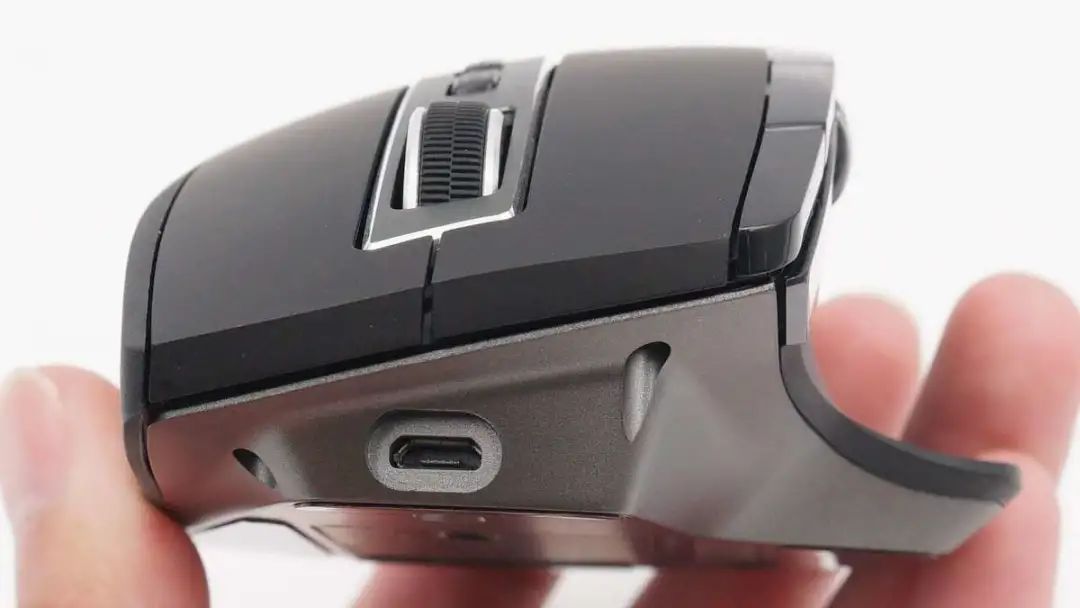

机身前端有一个Micro USB输入接口，为用户提供多一个充电方式，有线充电和无线充电两种方式用户可根据自身喜好选择。

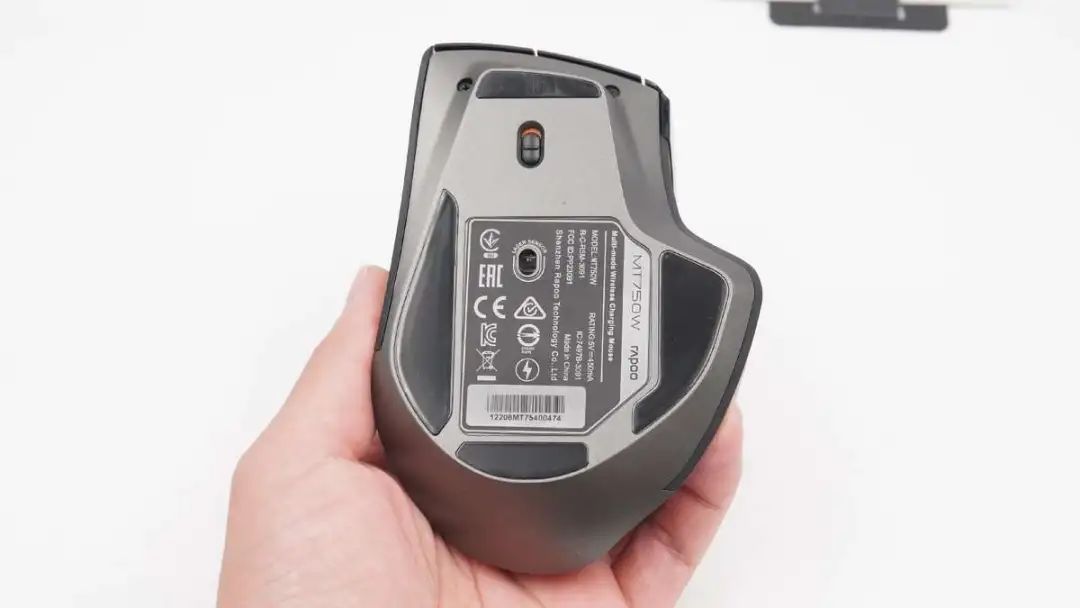

底部设有电源开关，并贴有铭牌，产品型号MT750W，额定输入5V0.45A，鼠标已经通过了EAC、CE和KC认证。

鼠标三维122*85*49mm（官方数据），契合成年人手掌大小，此外整体颜值也很不错。

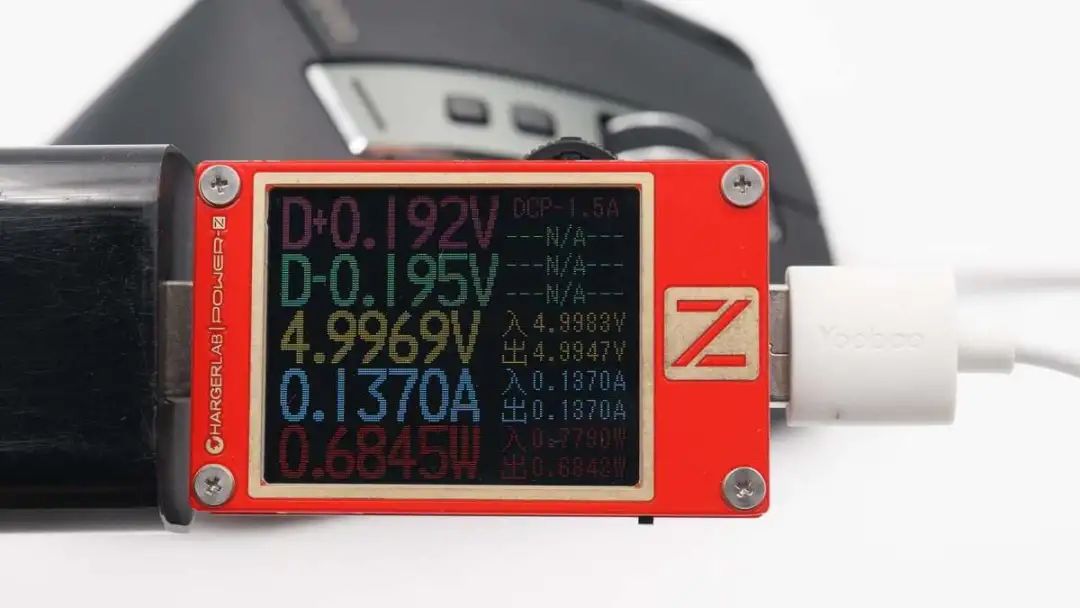

使用充电器直接鼠标进行有线充电，使用ChargerLAB POWER-Z KT002测得输入功率为5V 0.14A 0.68W。

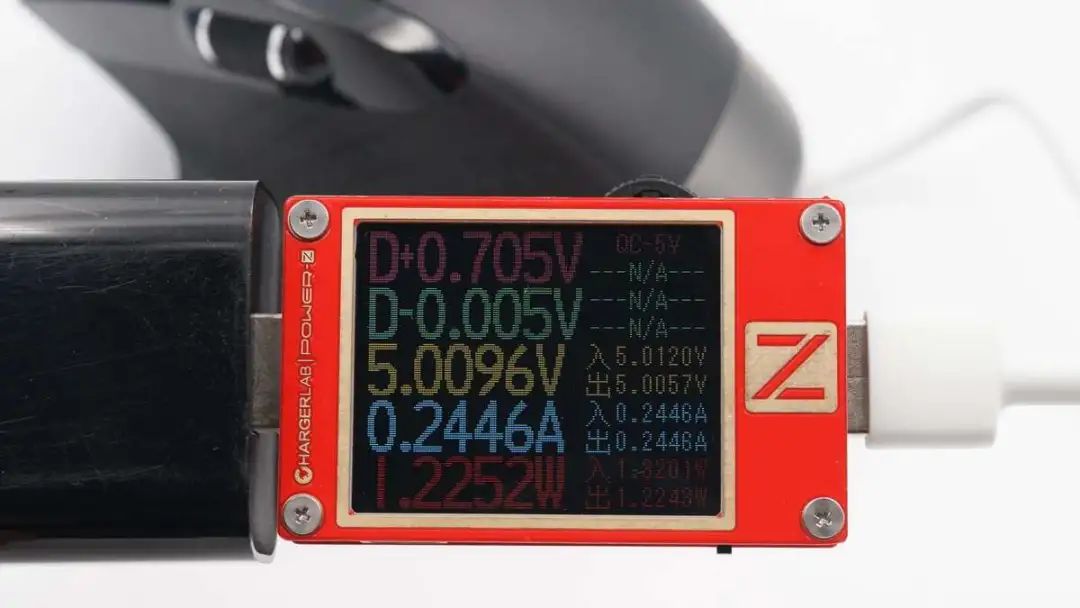

另外对鼠标进行无线充电测试，测得输入功率为5V 0.24A 1.23W。

二、雷柏MT750W无线鼠标拆解

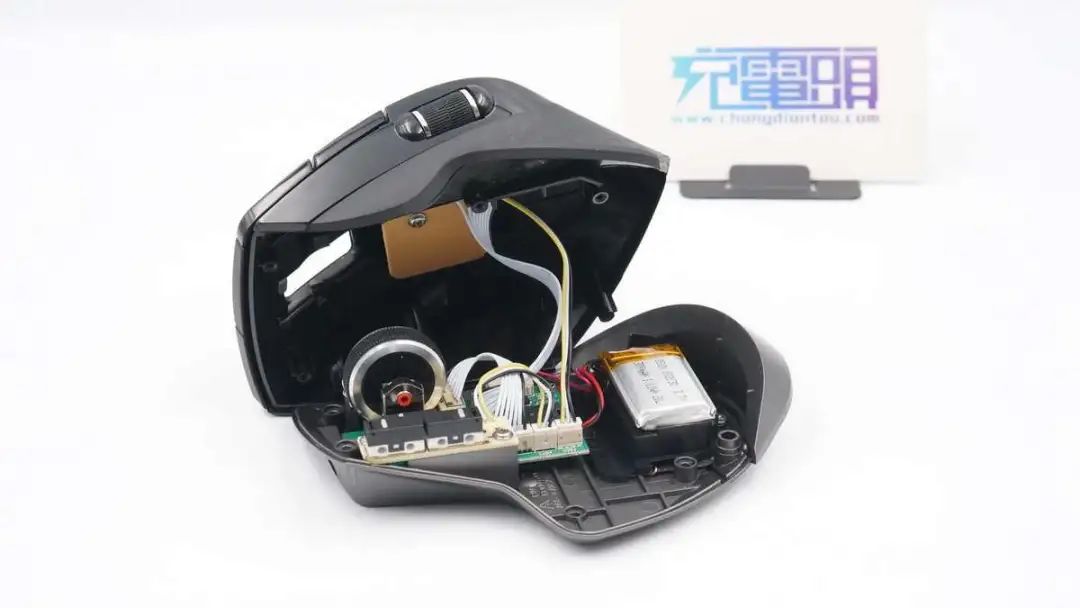

将鼠标外壳拆开。

底部小板使用螺丝固定，连接导线全部插拔式设计，方便组装。

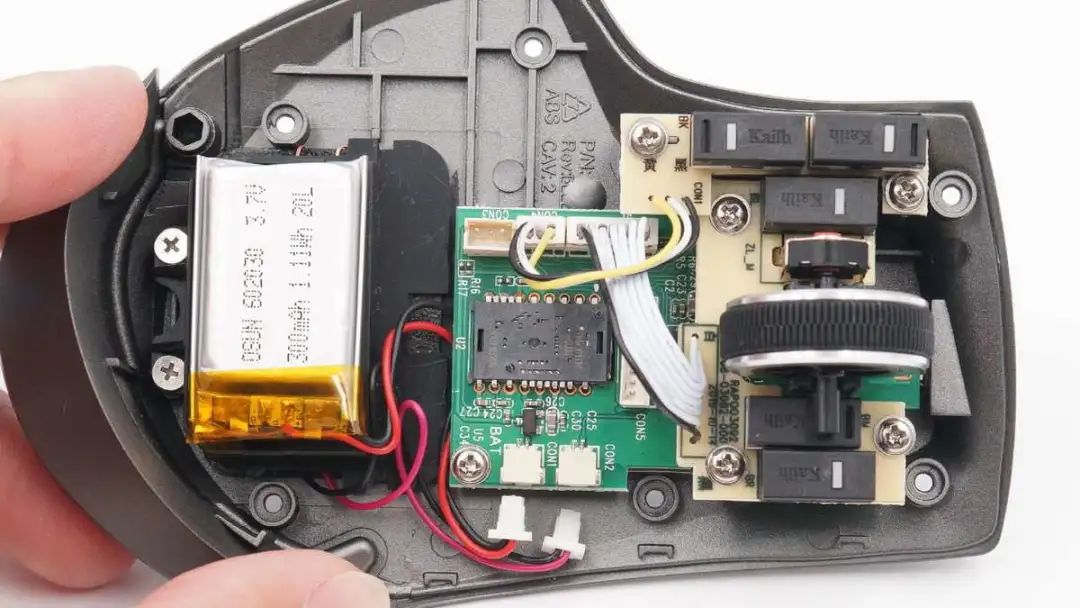

绿色小板两侧分别是电芯和多功能按键板。

电芯固定在黑色塑料板凸起平台上。

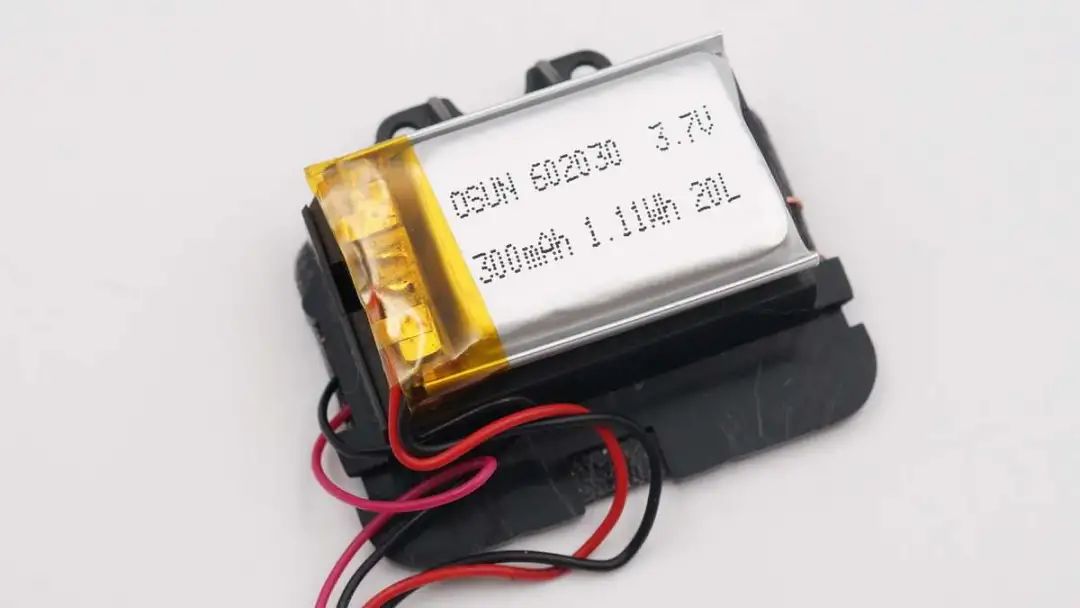

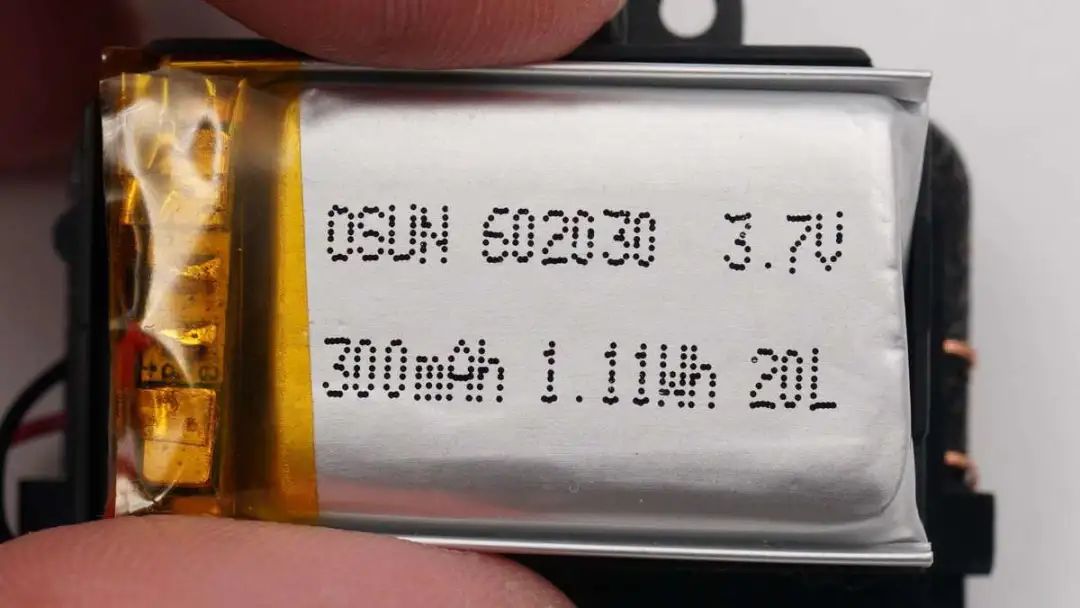

电芯来自奥旋，规格为300mAh/1.11Wh/3.7V。

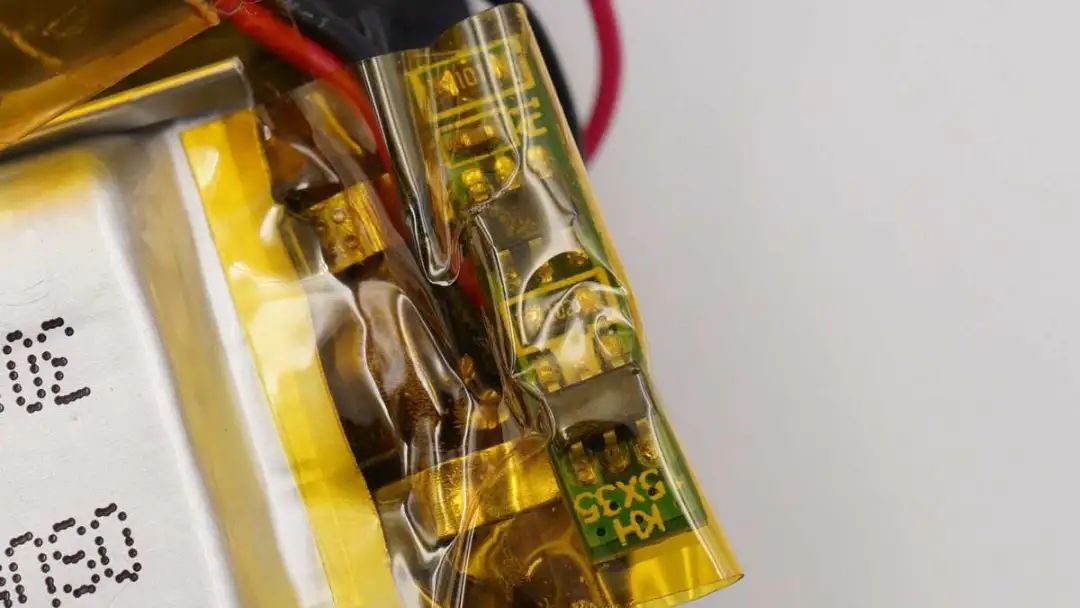

前端接有锂电保护小板，包裹胶带绝缘。

塑料板底部固定有无线充电线圈。

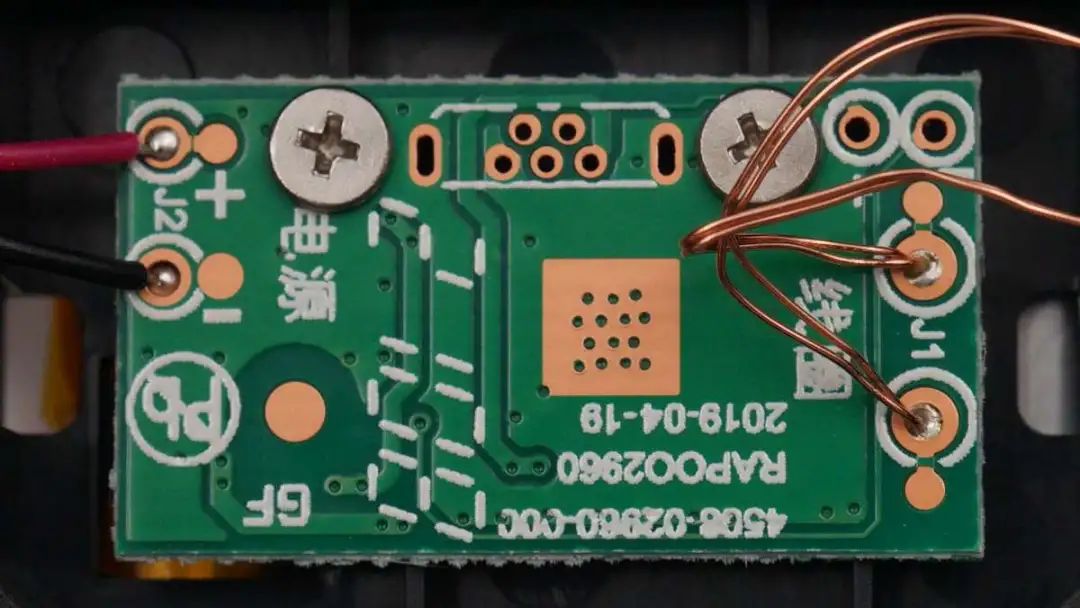

中间层固定无线充电小板。

小板另一面设有一颗无线充接收芯片。

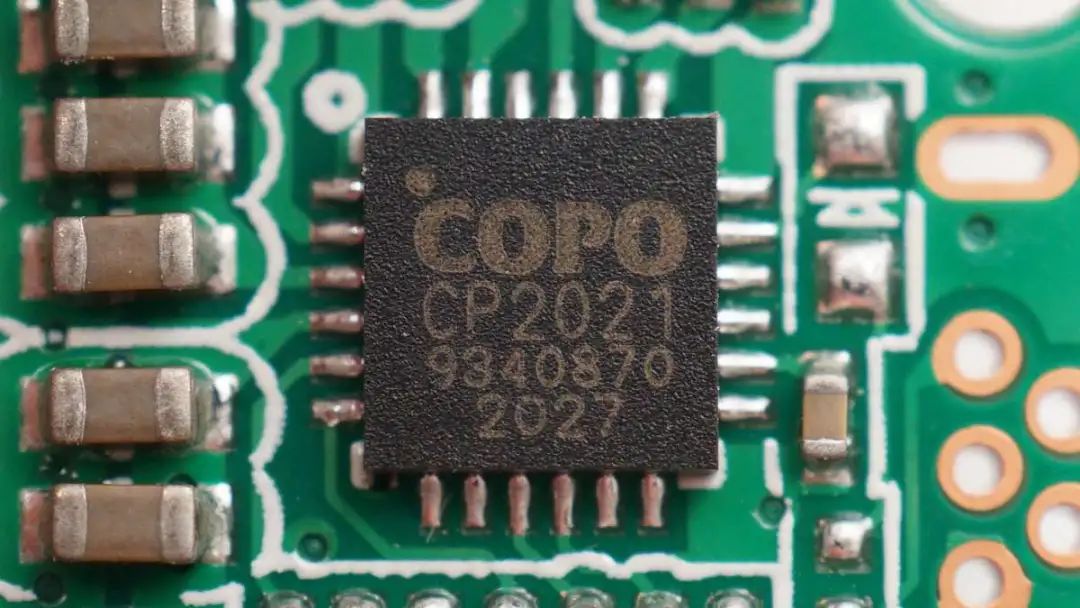

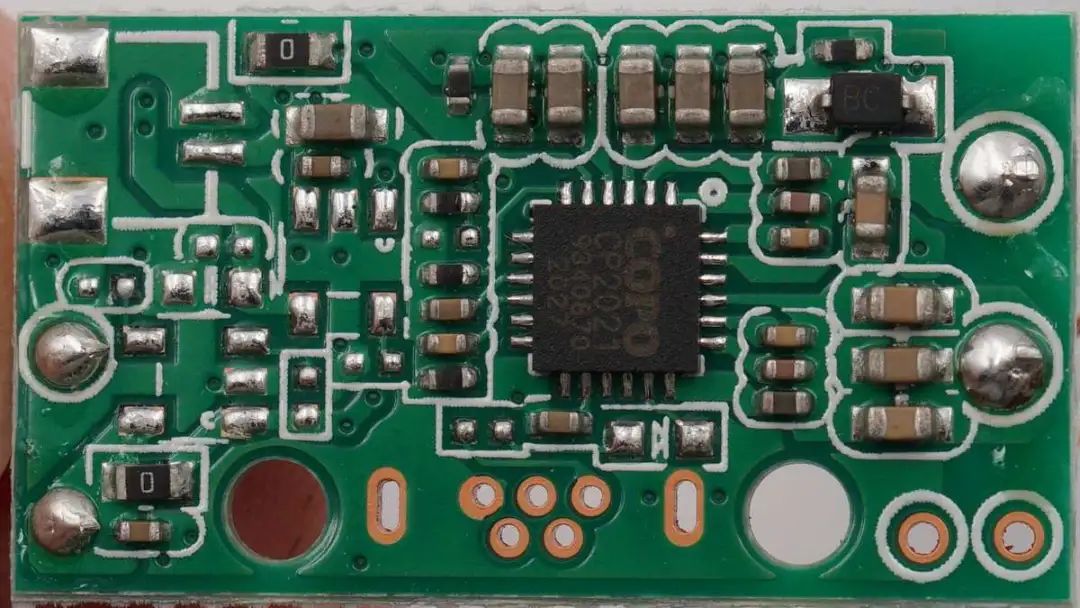

COPO酷珀微电子CP2021是一款2.5W高集成度SoC无线充电接收芯片。符合WPC 1.2.3版本Qi协议，可通过WPC BPP认证；输出电压5V，输出电流可调，最大可到600mA；集成外部电源输入检测功能，集成过温、过压和输出过流保护，集成温度监测、充电完成及和主机故障控制的多功能NTC控制引脚。

CP2021适用于TWS蓝牙耳机底座、鼠标、电动牙刷、洗脸仪、智能穿戴设备、各类小功率充电设备等。该芯片采用QFN4.0mmx4.0mm封装，是迄今为止面积最小的通过纯国产无线充电接收芯片。

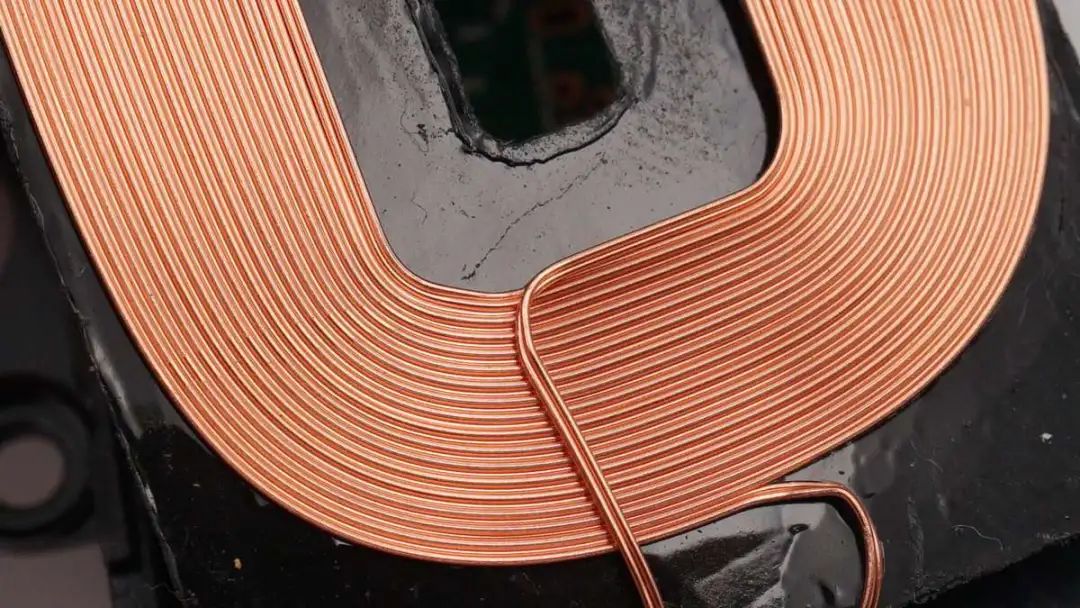

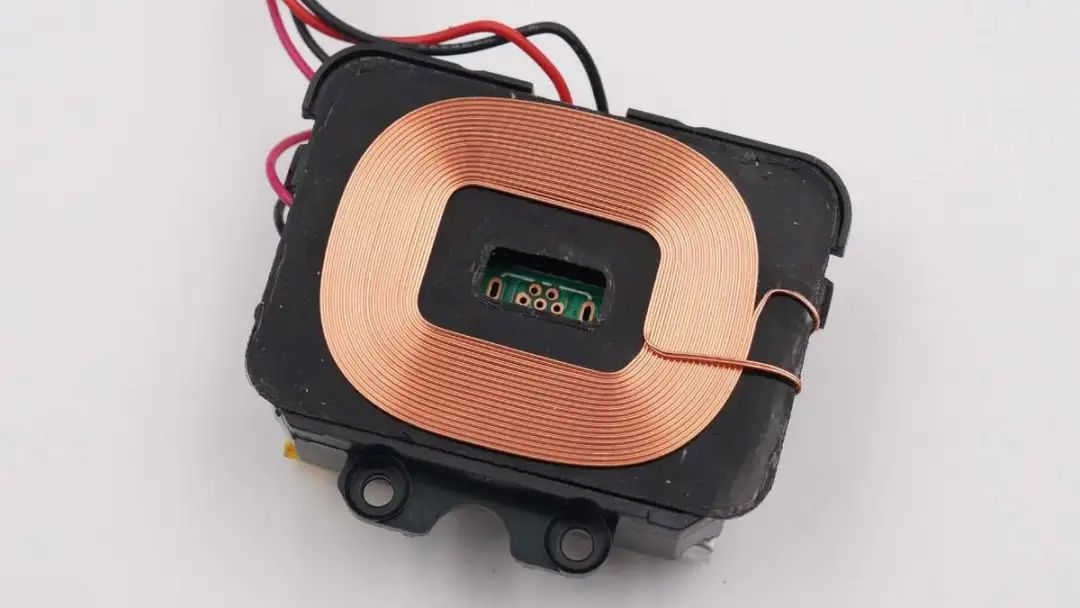

无线充电线圈特写。

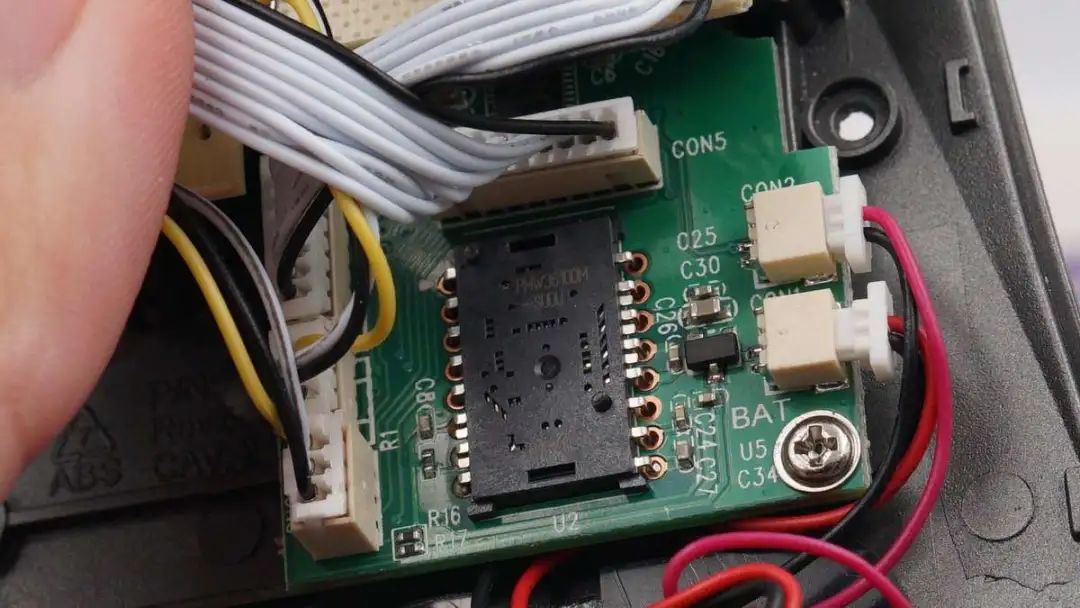

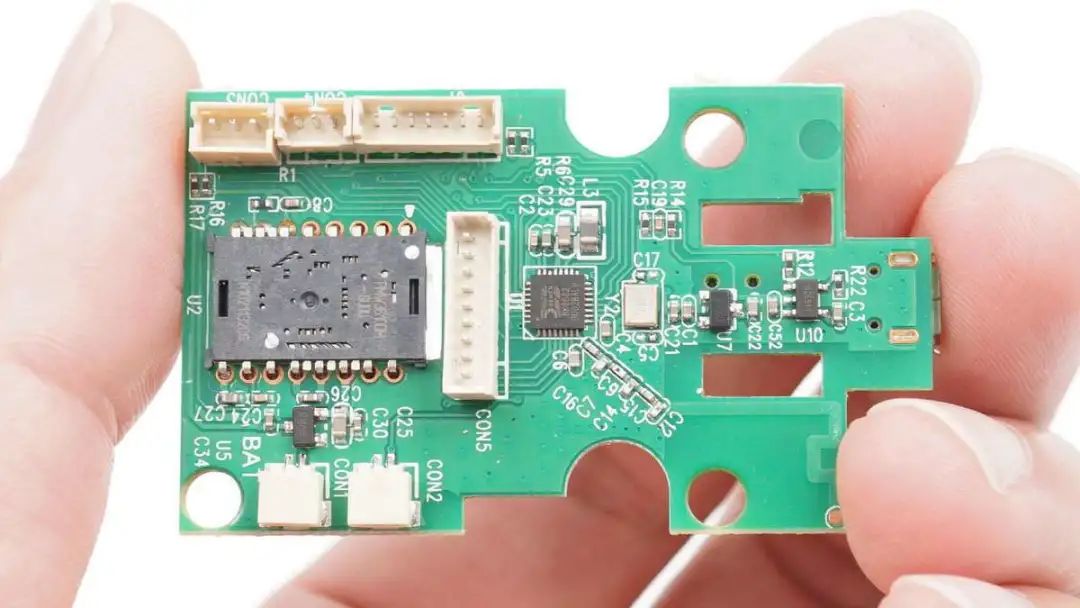

绿色小板正面设有光电传感器、无线传输芯片、晶振以及充电IC等。

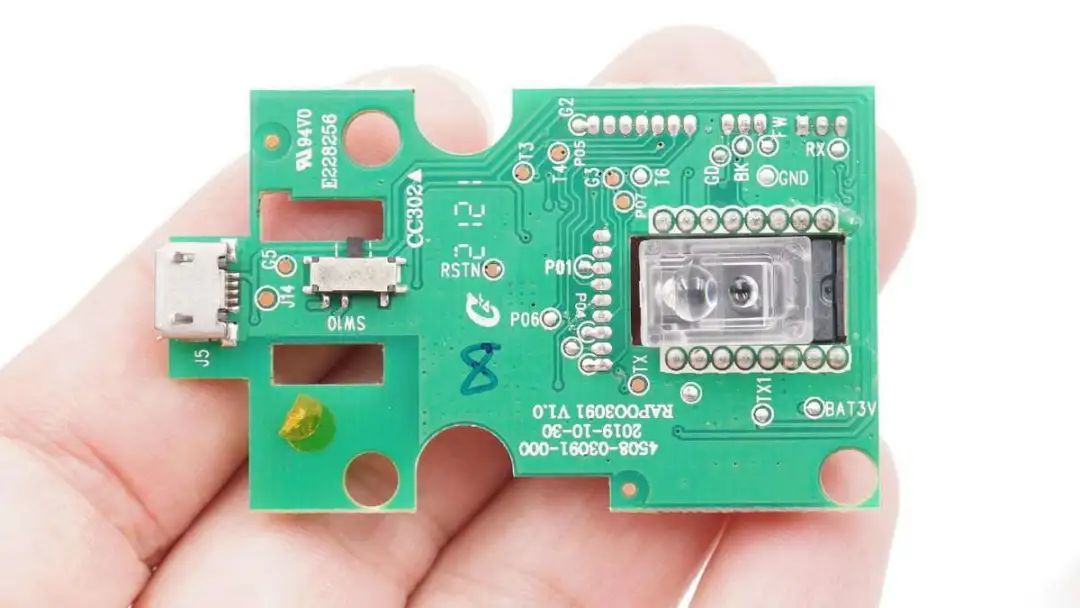

小板背面设有Micro USB母座、开关键。

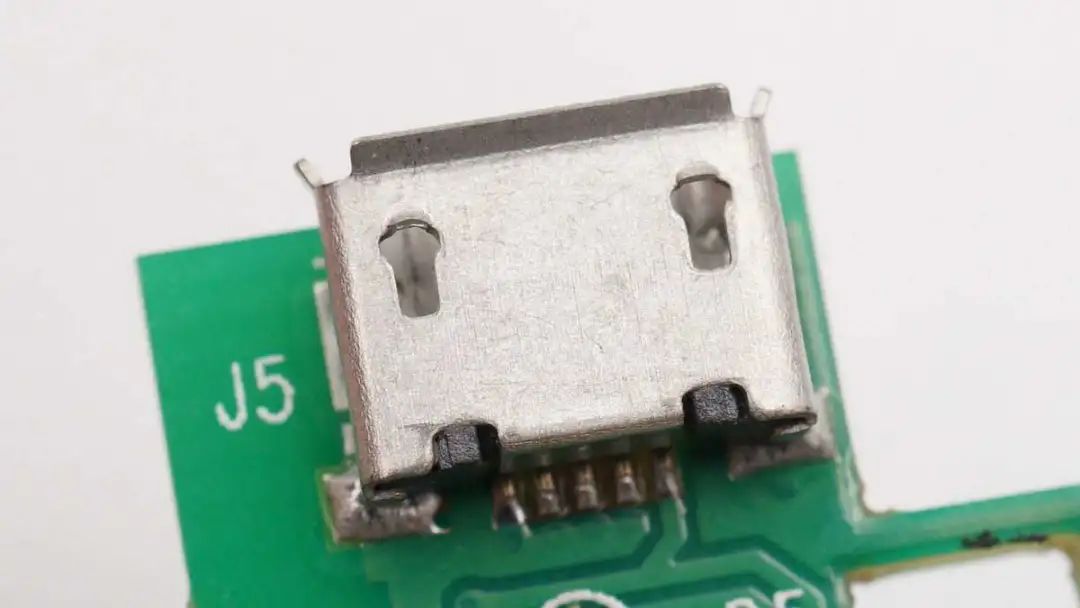

Micro USB输入母座特写。

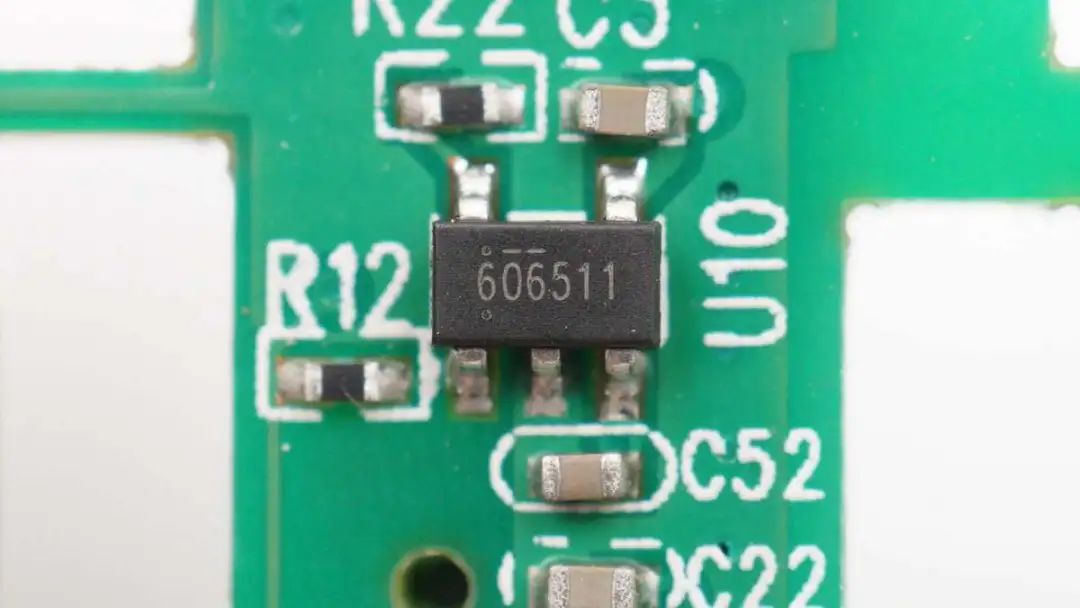

丝印606511的充电IC。

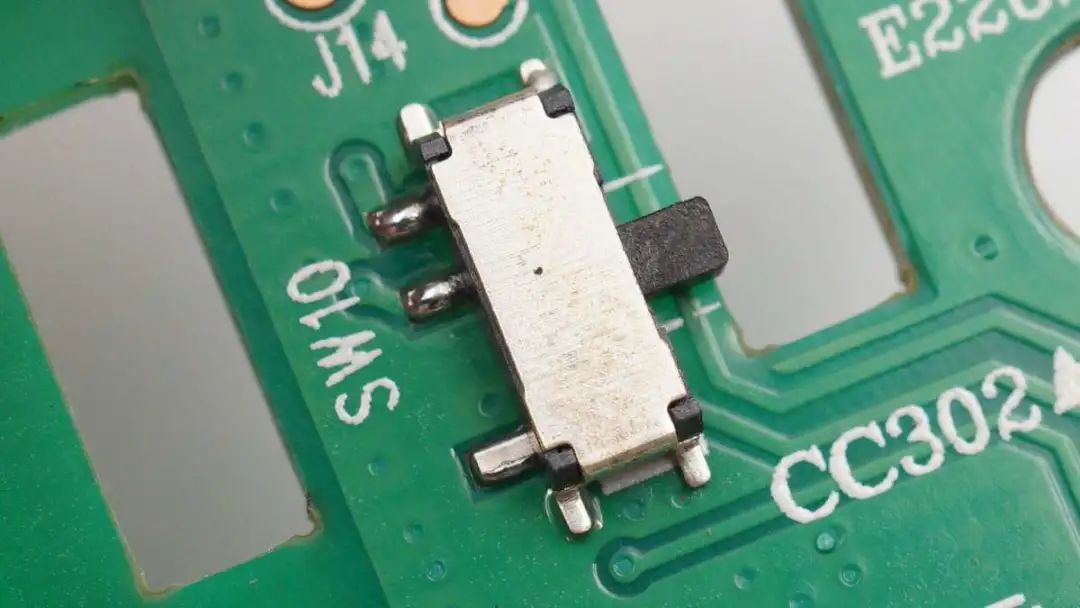

开关键特写。

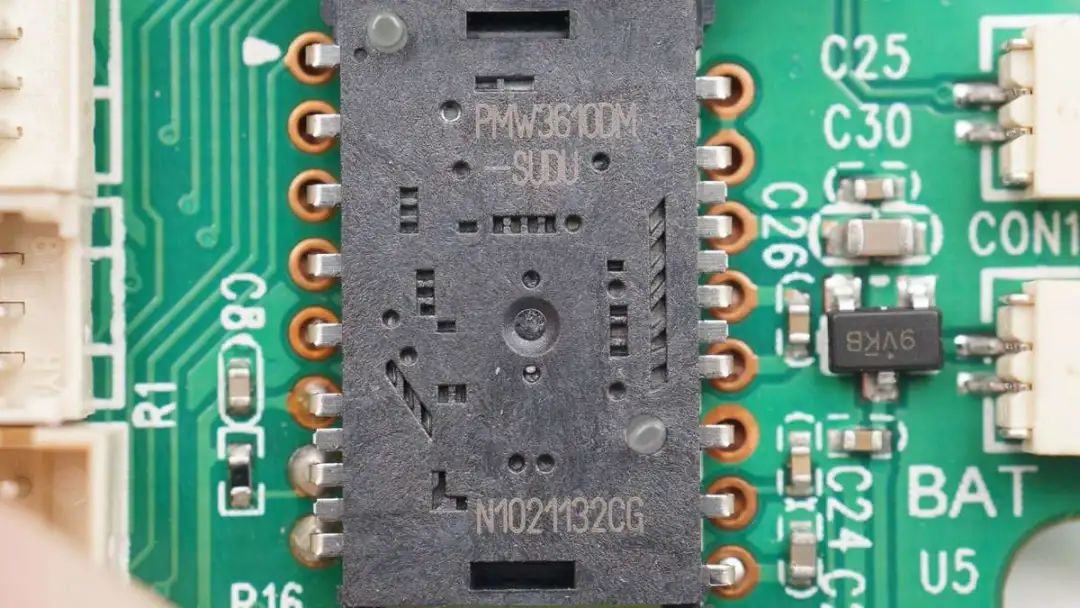

光电传感器为原相PMW3610DM，支持最高3200DPI，最高追踪速度30IPS，最大加速度10G。

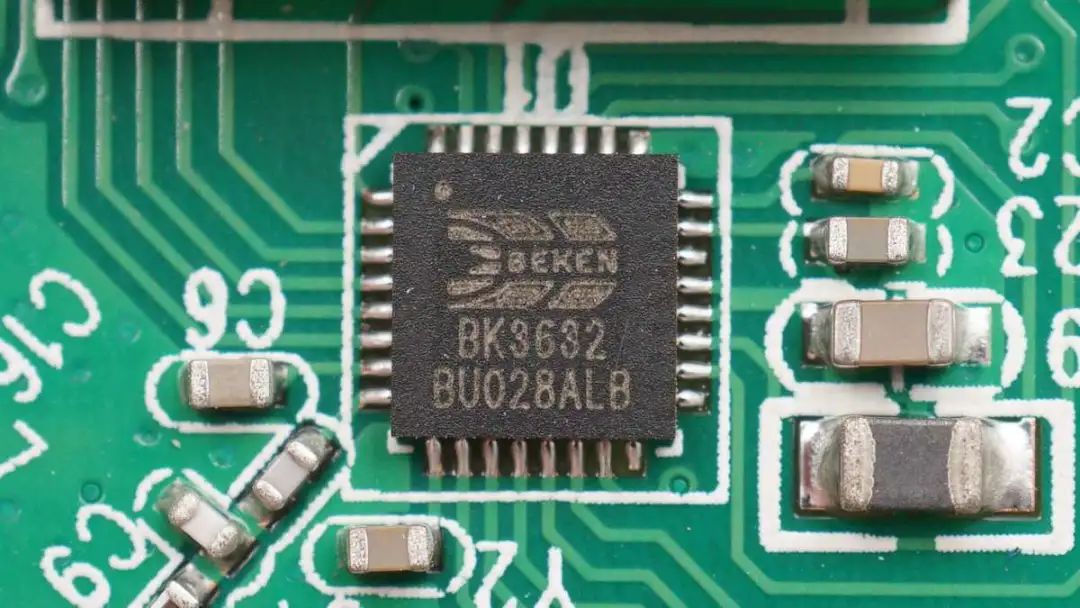

博通高度集成的BK3632 2.4 GHz无线SOC，支持蓝牙5.0双模式，内部集成高性能射频收发器，基带，单片机和内置Flash，用于鼠标无线传输。

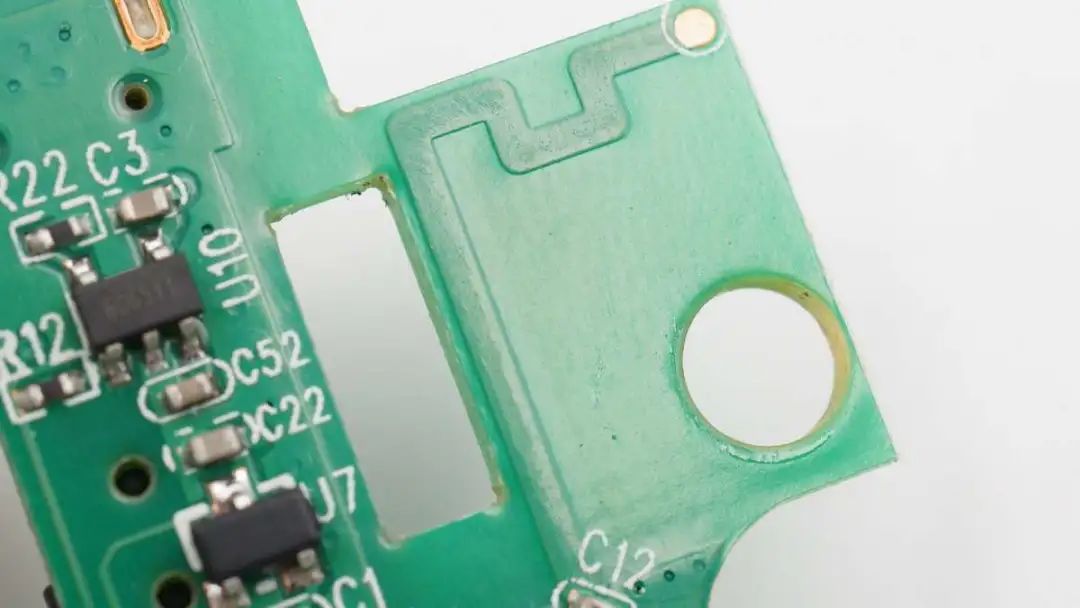

印刷蓝牙天线特写。

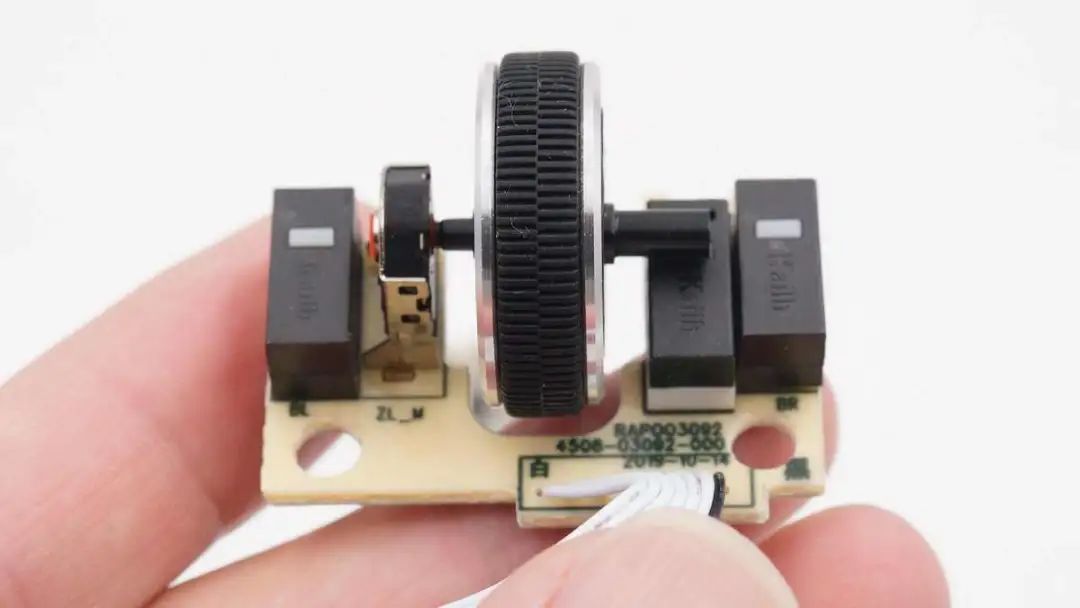

鼠标左、右键，侧键，还有中间的滚轮键，全都采用了Kailh凯华白点微动。

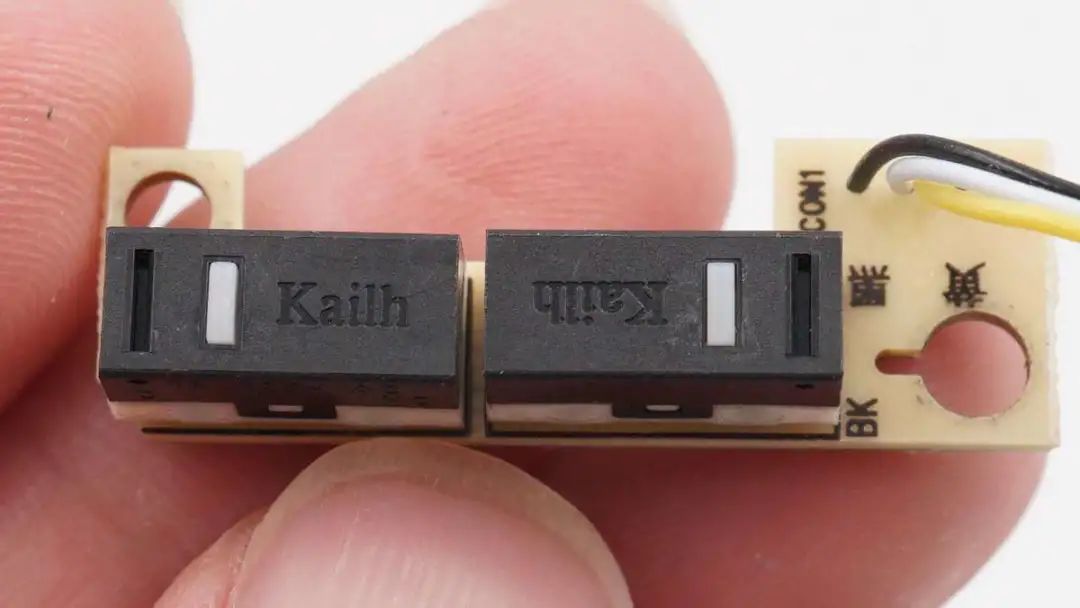

两个侧键的微动设在另一块独立小板上。

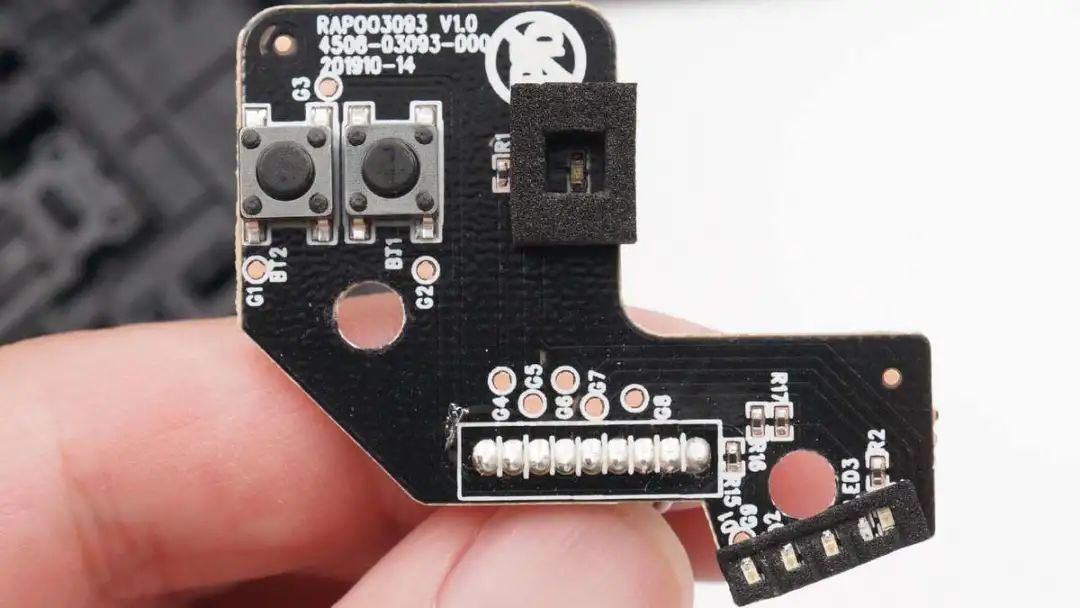

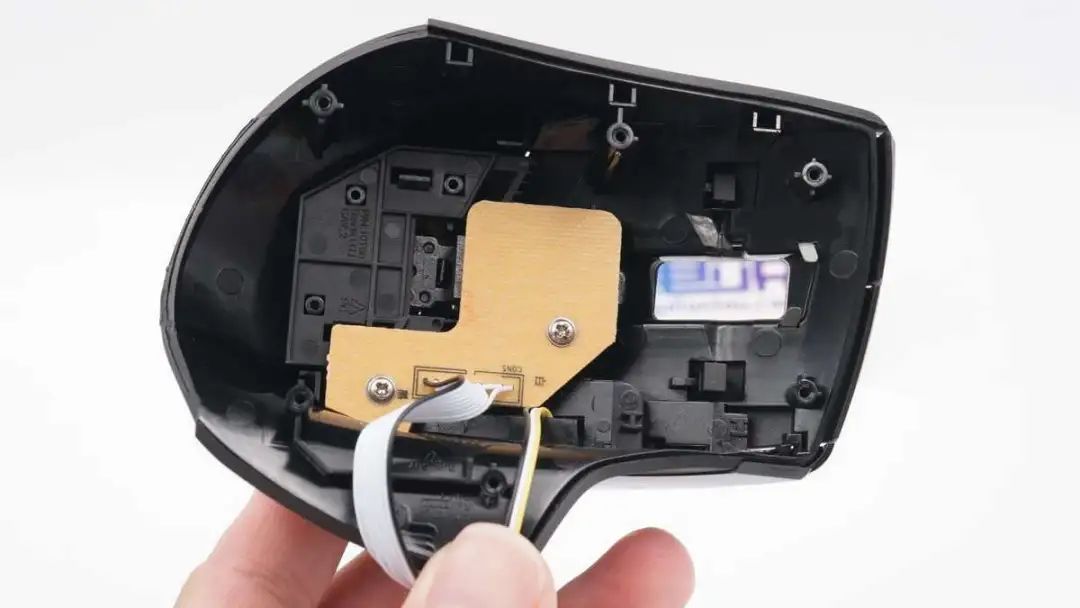

顶部外壳上也固定有一块小板。

小板正面设有切换/设备指示灯、DPI切换键、设备切换键。

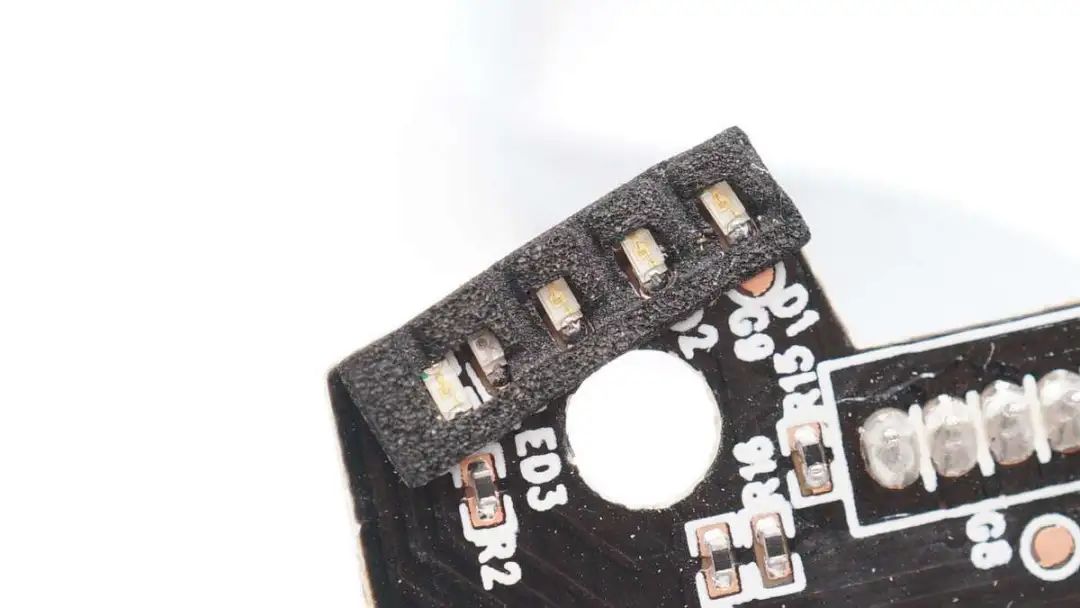

设备指示灯贴有泡棉防串光。

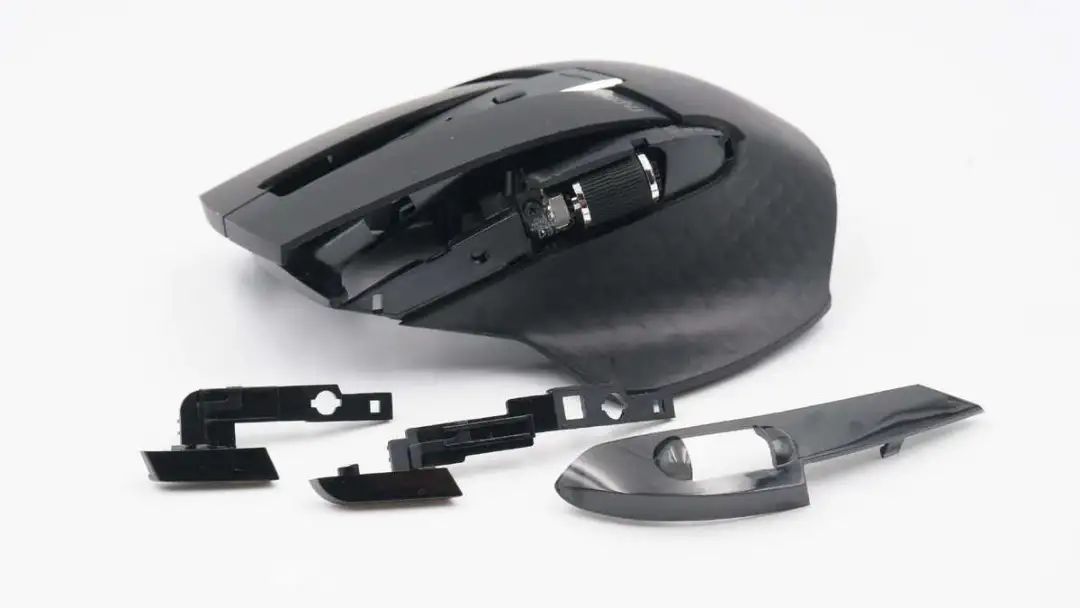

侧滚轮附近外壳采用卡扣封装固定。

滚轮编码器所在小板使用螺丝固定。

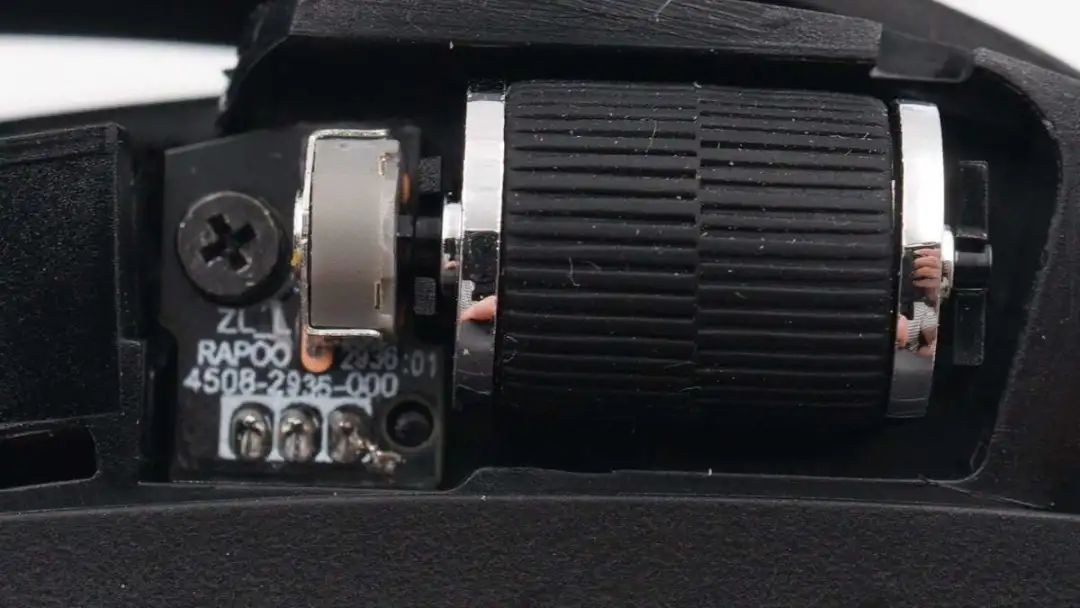

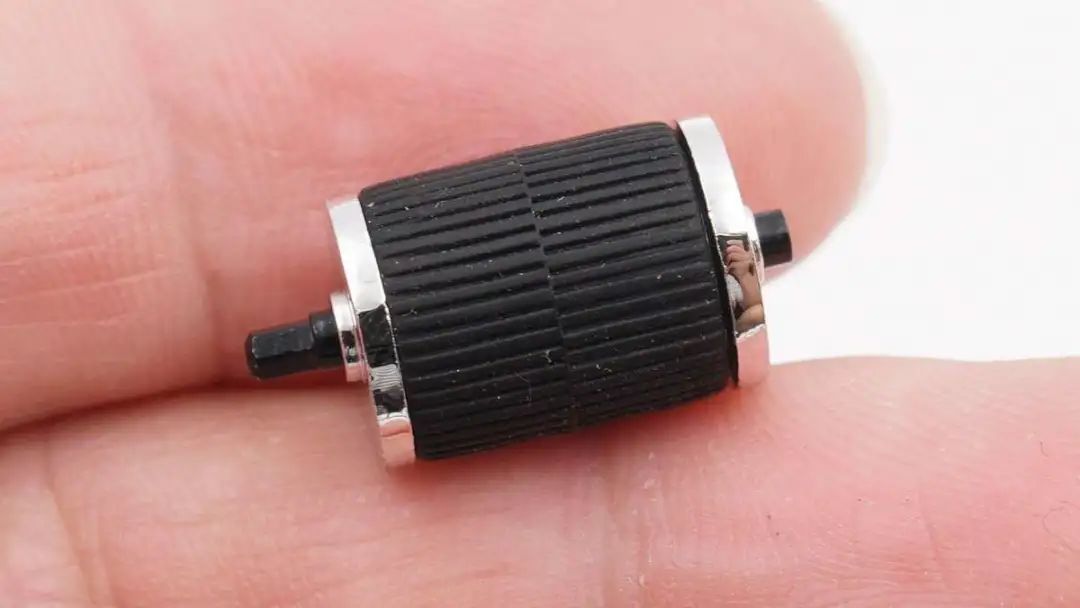

侧滚轮特写。

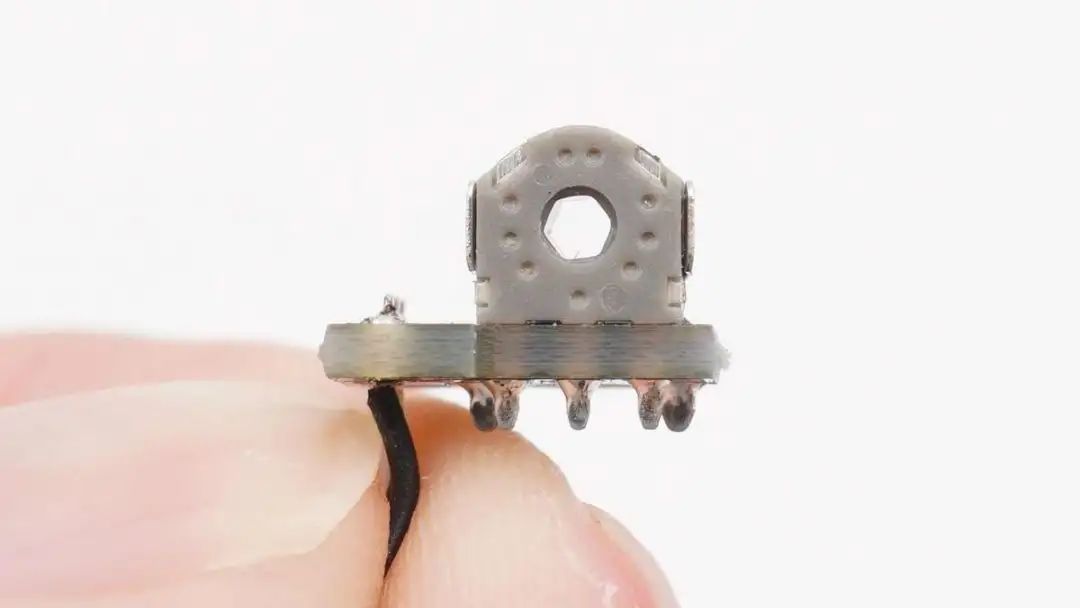

滚轮编码器特写。

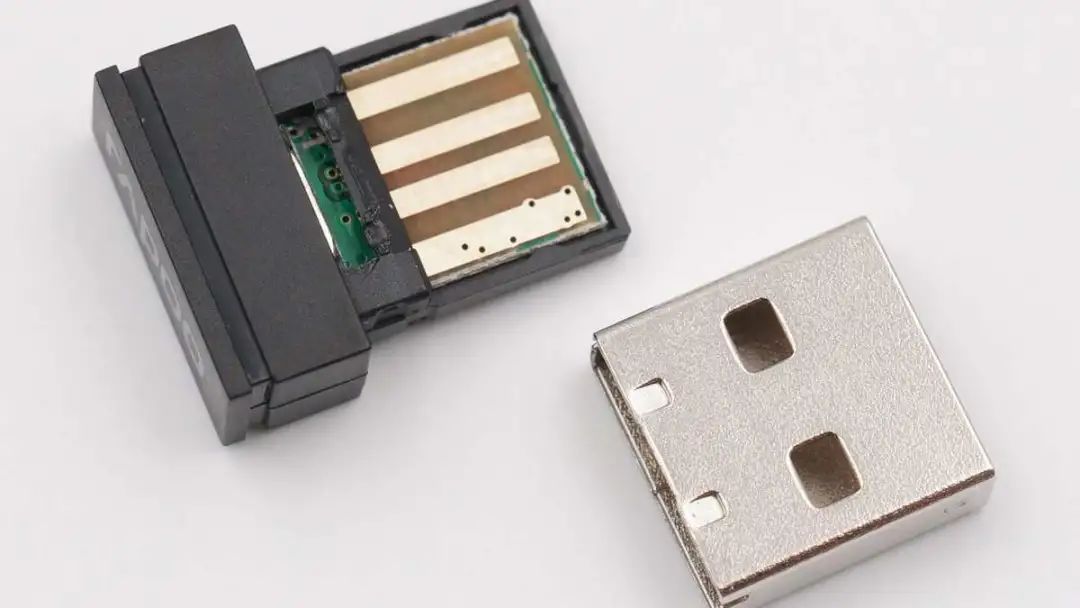

接收器拆开。

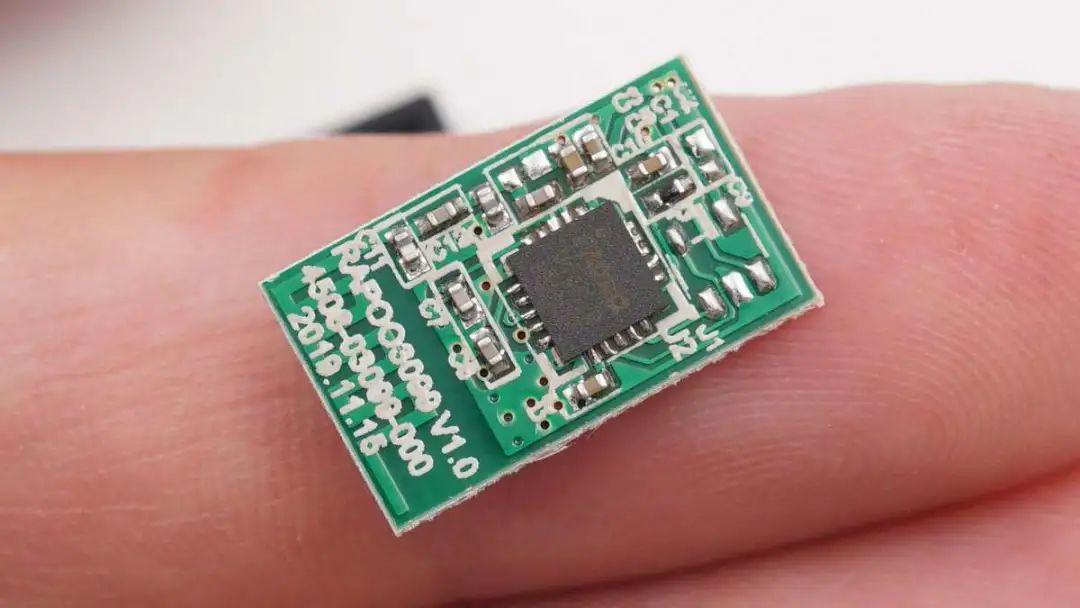

小板上有一颗信号接收芯片。

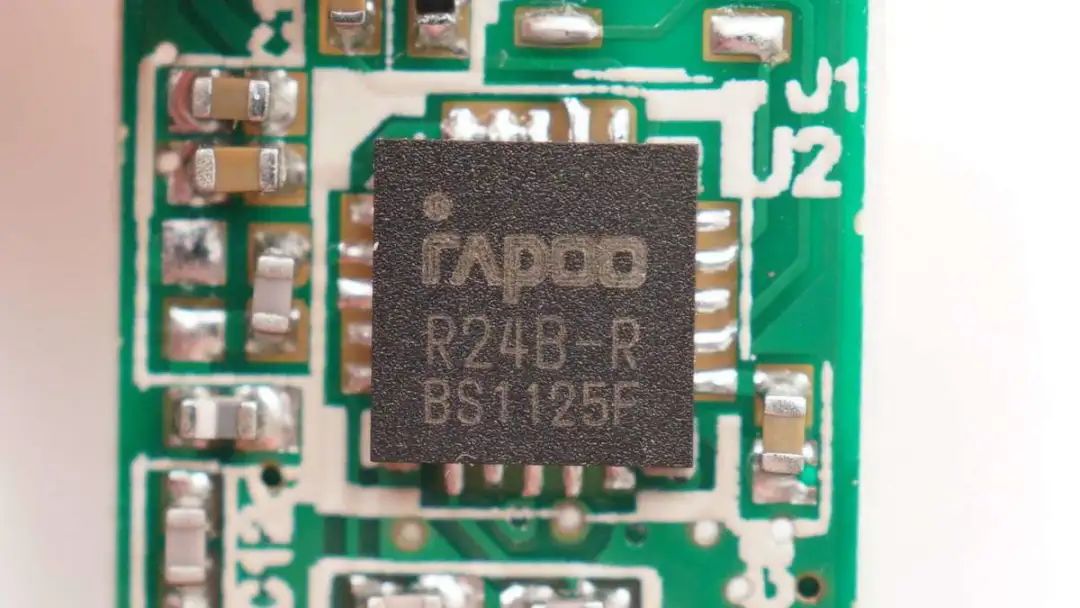

接收芯片来自雷柏，丝印R24B-R。

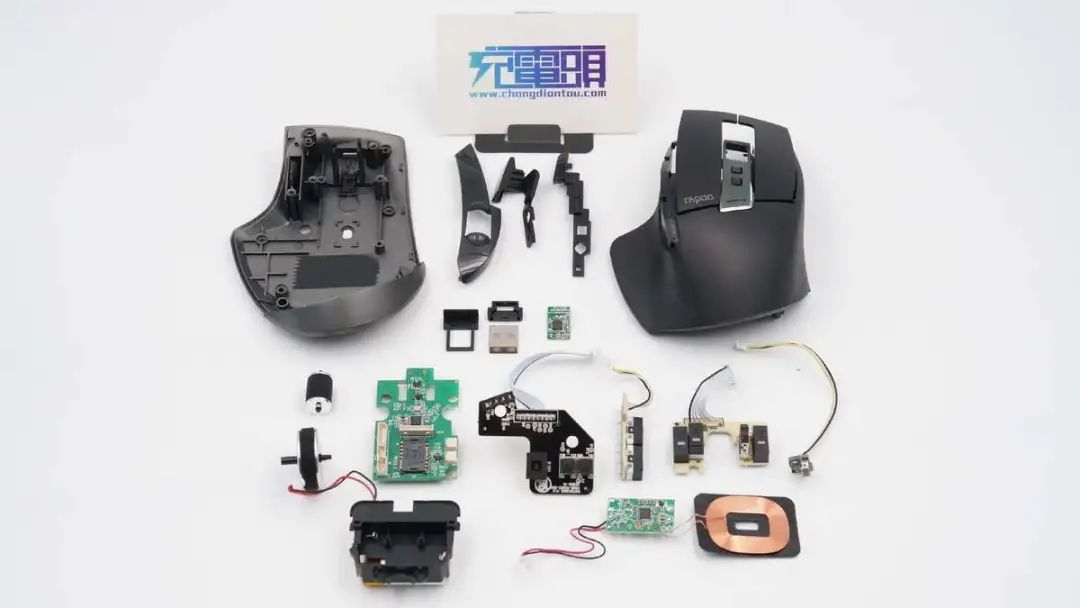

全部拆解完毕，来张全家福。

充电头网拆解总结

雷柏多模式无线充电鼠标MT750W支持驱动自定义，加上拥有8个可自定义按键，用户使用起来会十分方便。鼠标机身采用符合人体工学大侧翼设计，长时间使用手也不会累。DPI有600/1200/1600/3200四个档位，满足不同用户操作需求。而鼠标支持蓝牙3.0、4.0和无线2.4G三种智能连接模式，传输稳定可靠，适配设备广泛。

充电头网通过拆解发现，鼠标内设多块小PCB板，之间采用导线插拔式连接，组装方便。无线充电接收芯片采用酷珀微电子CP2021，是一款高集成度SoC芯片；采用博通BK3632多模式SOC进行鼠标无线传输，搭载原相PMW3610DM光电传感器，支持多种表面使用。微动全部来自凯华。
