新突破！存算一体芯片，来了

分享一个好消息——达摩院成功研发存算一体芯片！

这是全球首款基于DRAM的3D键合堆叠存算一体芯片。它可突破冯·诺依曼架构的性能瓶颈，满足人工智能等场景对高带宽、高容量内存和极致算力的需求。在特定AI场景中，该芯片性能提升10倍以上，效能比提升高达300倍。

 01为什么要研发存算一体芯片？

随着人工智能应用场景的爆发，现有的计算机系统架构的短板逐渐显露，例如功耗墙、性能墙、内存墙等问题。

其主要症结在于：

一是数据搬运带来了巨大的能量消耗。在传统架构下，数据从内存单元传输到计算单元需要的功耗是计算本身的约200倍，因此真正用于计算的能耗和时间占比很低。

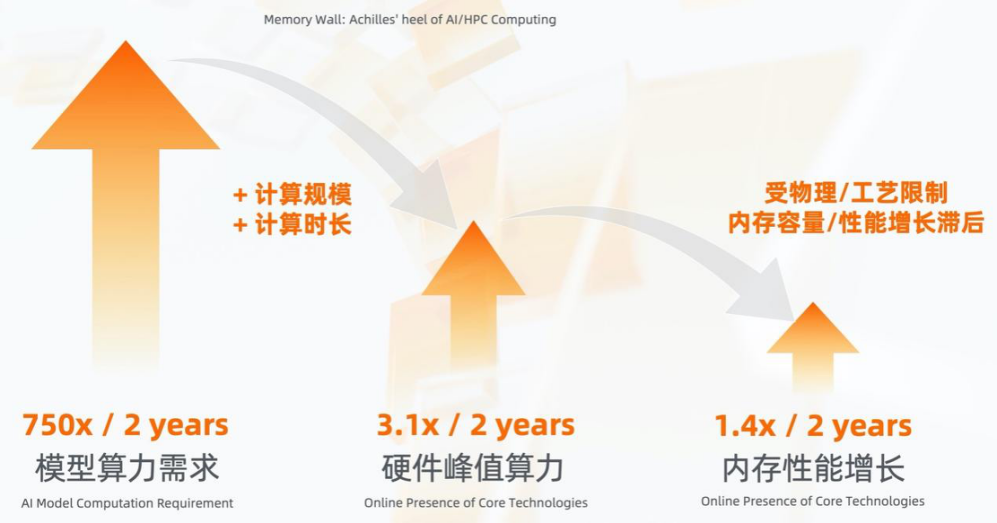

二是内存的发展远远滞后于处理器的发展。目前，处理器的算力以每两年3.1倍的速度增长，而内存的性能每两年只有1.4倍的提升。后者的性能极大地影响了数据传输的速度，这也被认为是传统计算机的阿克琉斯之踵。

存算一体芯片是目前解决以上问题的最佳途径——它类似于人脑，将数据存储单元和计算单元融合为一体，大幅减少数据搬运，从而极大提高计算并行度和能效。

这一技术早在90年代就被提出，但受限于技术的复杂度、高昂的设计成本以及应用场景的匮乏，过去几十年业界对存算一体芯片的研究进展缓慢。如今，达摩院希望通过自研创新技术解决算力瓶颈这一业界难题。

此外，存算一体芯片在终端、边缘端以及云端都有广阔的应用前景。例如VR/AR、无人驾驶、天文数据计算、遥感影像数据分析等场景中，存算一体芯片都可以发挥高带宽、低功耗的优势。

从长远来看，存算一体技术还将成为类脑计算的关键技术。

 02 实现存算一体的三种路线

实现存算一体有三种技术路线：

近存储计算（Processing Near Memory）：计算操作由位于存储芯片外部的独立计算芯片完成。

内存储计算（Processing In Memory）：计算操作由位于存储芯片内部的独立计算单元完成，存储单元和计算单元相互独立存在。

内存执行计算（Processing With Memory）：存储芯片内部的存储单元完成计算操作，存储单元和计算单元完全融合，没有一个独立的计算单元。

其中，近存计算通过将计算资源和存储资源距离拉近，实现对能效和性能的大幅度提升，被认为是现阶段解决内存墙问题的最佳途径。达摩院本次也是沿着这一方向进行突破。

 03 近存计算架构&3D混合键合

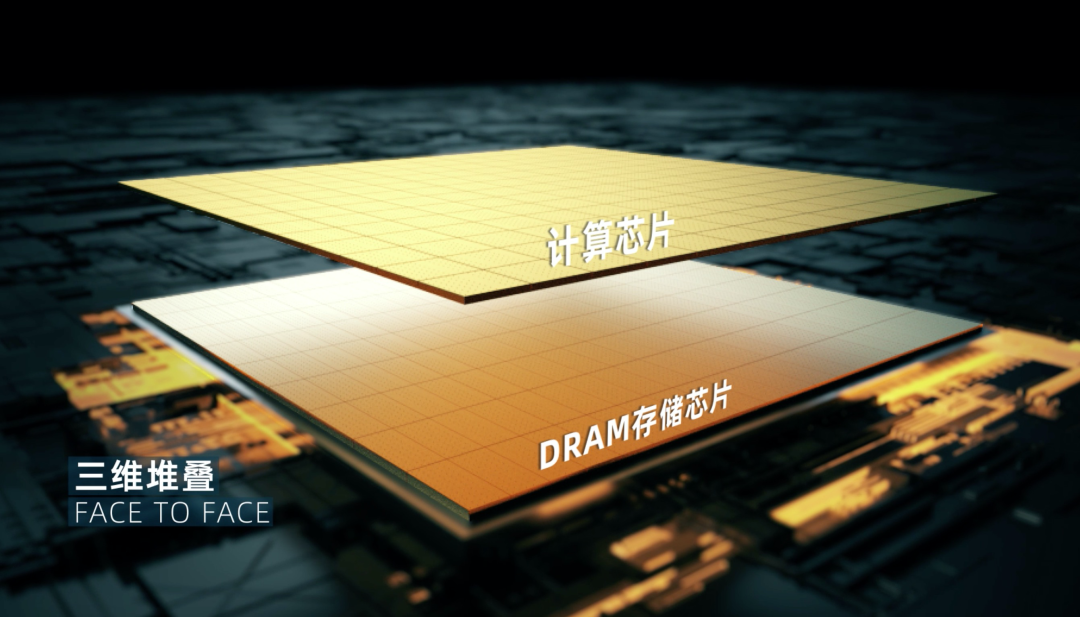

为了拉近计算资源和存储资源的距离，达摩院计算技术实验室创新性采用混合键合(Hybrid Bonding)的3D堆叠技术进行芯片封装——将计算芯片和存储芯片face-to-face地用特定金属材质和工艺进行互联。

比起业内常见的封装方案HBM，混合键合3D堆叠技术拥有高带宽、低成本等特点，被认为是低功耗近存计算的完美载体之一。

此外，内存单元采用异质集成嵌入式DRAM （SeDRAM），拥有超大内存容量和超大带宽优势。

同时在计算芯片方面，达摩院研发设计了流式的定制化加速器架构，对推荐系统进行“端到端”加速，包括匹配、粗排序、神经网络计算、细排序等任务。

这种近存架构有效解决了带宽受限的问题，最终内存、算法以及计算模块的完美融合，大幅提升带宽的同时还实现了超低功耗，展示了近存计算在数据中心场景的潜力。

最终的测试芯片显示，这种存算技术和架构的优势明显：

能通过拉近存储单元与计算单元的距离增加带宽，降低数据搬运的代价，缓解由于数据搬运产生的瓶颈，而且与数据中心的推荐系统对于带宽/内存的需求完美匹配。

得益于技术的创新性，该芯片的研究成果已被芯片领域顶级会议ISSCC 2022收录。

未来，达摩院希望能进一步攻克存内计算技术，并逐步优化典型应用、生态系统等方面。
