恩智浦推出升压PFC控制器TEA19162T

随着充电器的功率越来越大，PFC的加入成为了必须。通过在电源中加入主动式PFC电路，将整流滤波后的电压升压，可以消除电源工作时初级电解电容充电的峰值电流。由于主动式PFC电路属于升压，将整流滤波后的电压升压，通过升压，高压输入还可以减小初级电解电容的容量，进一步减小电源体积，并减小电容充电的冲击电流。

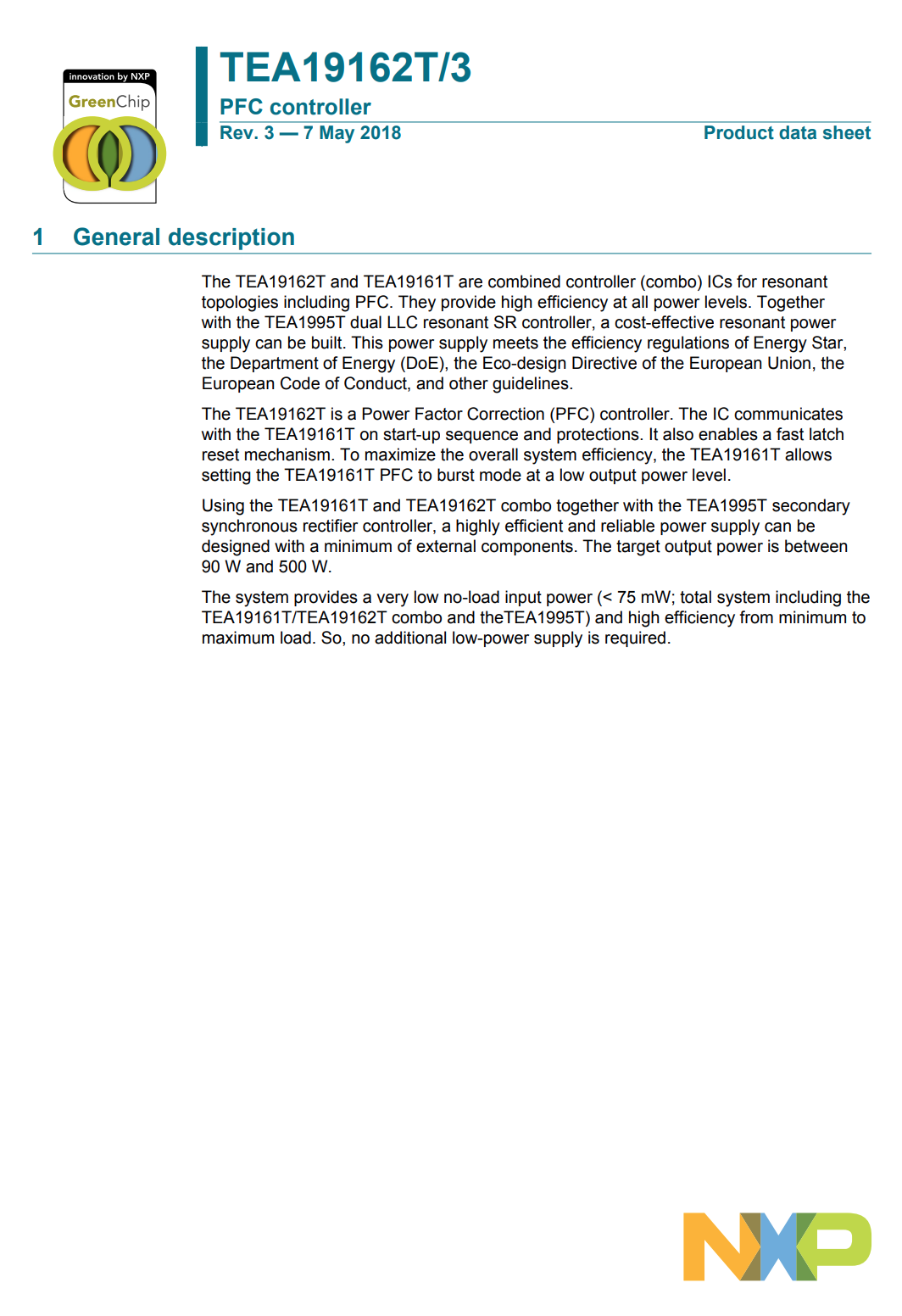

恩智浦推出了一款采用SO8封装的PFC升压控制器，它可以与TEA19161T共同使用，组合成为带PFC的LLC准谐振拓扑电源，也可以与其他控制器联合使用，用于其他开关电源应用，且具有极低的待机功耗。

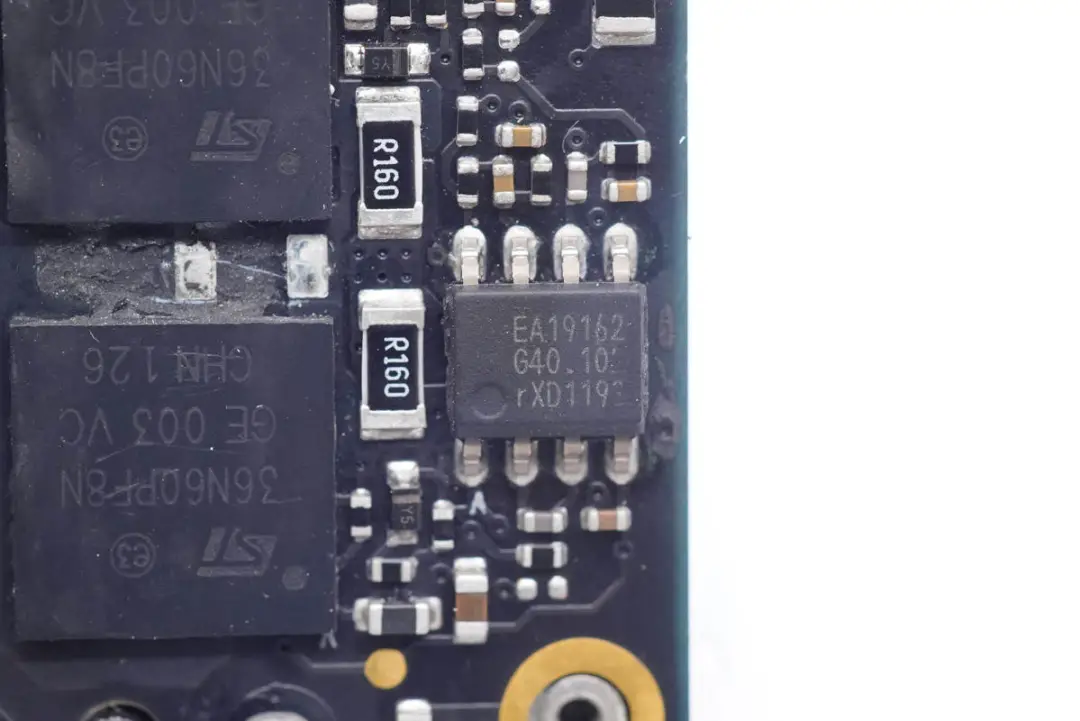

充电头网对苹果MacBook Pro16标配的140W USB PD3.1充电器进行了拆解，在初级中，就使用了恩智浦的TEA19162T进行功率因数校正。

同时这颗PFC升压控制器也在多款大功率的PD快充中应用，如：绿联100W四口桌面充、小米90W USB PD快充充电器、华为90W氮化镓充电器、华为200W游戏本电源、华为USB-C口135Ｗ快充电源DELL戴尔笔记本130W PD快充等。

恩智浦TEA19162T是一颗内部集成了X电容放电功能的PFC升压控制器，运行在准谐振模式或者DCM模式。支持70-276V输入电压范围，内部集成软启动和软停止，提供精确的升压稳压输出。TEA19162T采用谷底开通或零电压开关，以最大限度降低开关损耗，支持频率限制以降低开关损耗，支持突发模式以降低功率消耗。

恩智浦TEA19162T具有丰富的保护模式，可在系统故障时进入安全重启模式，防止输出正常工作电压造成故障扩大。通过消磁检测确保连续模式保护。芯片内置精确的输出过压保护、开环保护和短路保护。TEA19162T内置过热保护，并支持状态输出，还支持外置热敏电阻进行外部过热保护。

TEA19162T支持低且可调的过电流保护断路电平，内置逐周期峰值电流限制，内置可调节的上电/掉电保护，支持芯片供电电源欠压保护，内部集成X电容放电。可用于台式机和一体机、液晶电视、笔记本电脑电源适配器、打印机和游戏机电源。

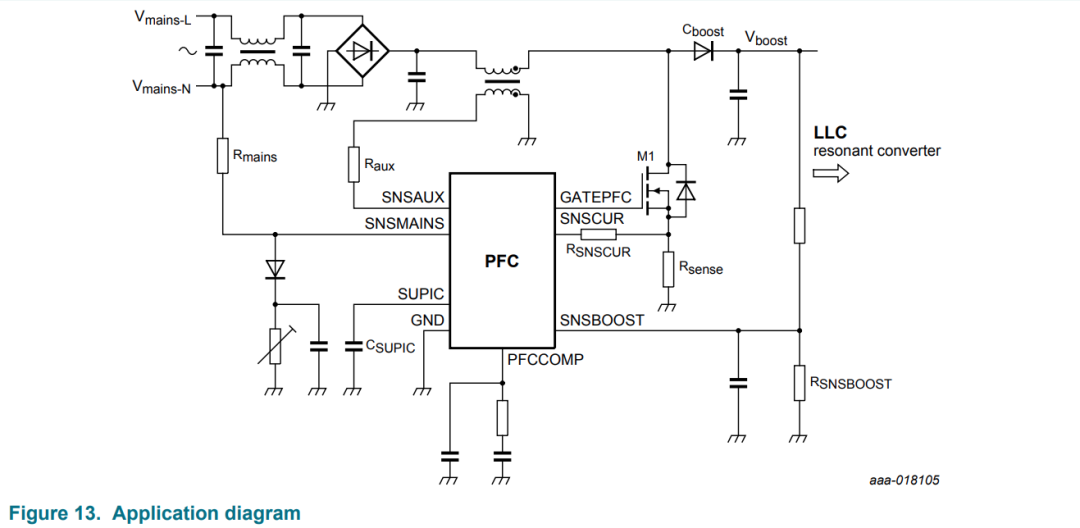

图为TEA19162T的应用电路，升压电感额外设计了一个线圈用于消磁检测，确保开关管谷底开通以降低开关损耗和EMI。

充电头网总结

通过在大功率充电器中加入PFC电路，可以有效减小初级滤波电容的容量，减小电源的体积。并且PFC电路可以消除电容充电的峰值电流，并减小电源上电时的冲击电流。

恩智浦推出的TEA19162T升压PFC控制器，功能全面并具有丰富的保护模式，可以与多款初级控制器协同工作，提供更高的能效和优秀的待机功耗，适用于高效率应用。
