拆解报告：航嘉1000W金牌全模电源MVP K1000
来源:充电头网发布时间:2021-11-231381浏览
询问 AI
----- 充电头网拆解报告 第1914篇 -----
前不久英特尔12U酷睿和Z690终于上市，其中12代酷睿芯片号称是6年以来最大的变化，针对未来PC电脑主机配置支持更高标准，包括可提供多达20个PCIe通道（分为16个PCIe 5.0和4个PCIe 4.0 通道），支持高达4800MT/s的DDR5内存、3200MT/s的DDR4内存和更大的L3和L2缓存大小。
针对这一情况，各大电源厂商也都陆续有所反应。近期HuntKey航嘉就推出全新MVP K系列电源，其中MVP K1000号称千瓦旗舰电源，专为游戏发烧友打造，某东售价1099元。而这也是充电头网打算对这款产品下手的原因，为广大小伙伴先验验质量。
航嘉MVP K1000电源拥有80PLUS金牌认证、全幅电压、全模组、风扇智能启停、多重保护、单手插拔电源线等诸多亮点。1000W大功率通吃时下高端主流配置，带30系显卡没有任何问题。作为大品牌，航嘉承诺产品一年换新五年质保。下面就一起来看看电源的用料做工。
此前充电头网还拆解过航嘉180W ATX12V only PC电源，欢迎查阅。
一、航嘉MVP K1000金牌电源外观

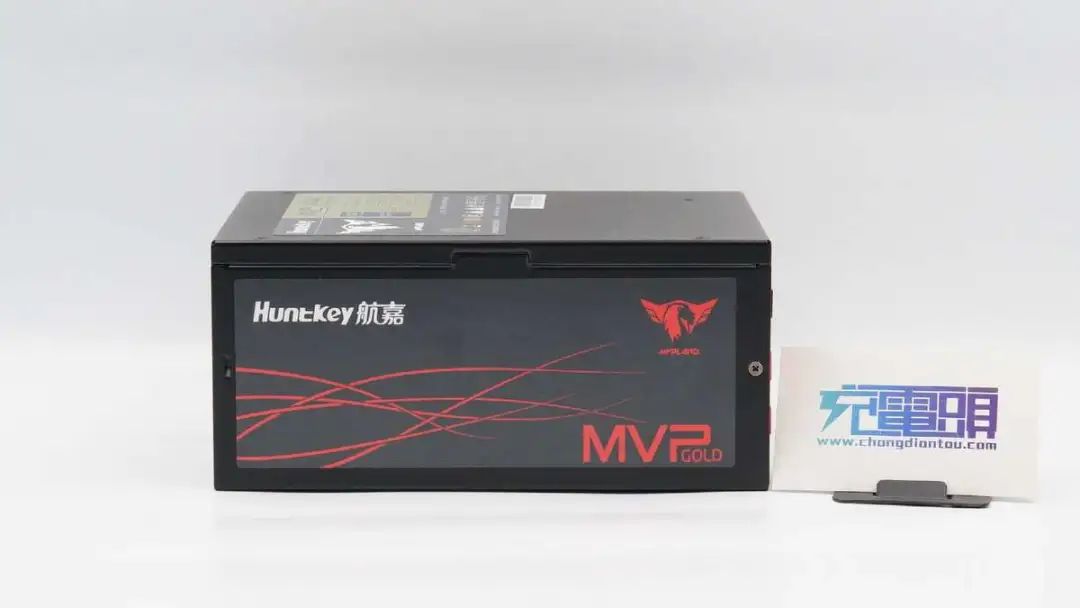

电源是经典常规造型，采用金属材质外壳，主体为黑色基调，同时加上红色元素设计，相互衬托使得这款电源看上去十分炫酷。机身正面设计有HuntKey航嘉品牌、狮子logo以及MVP GOLD字样。

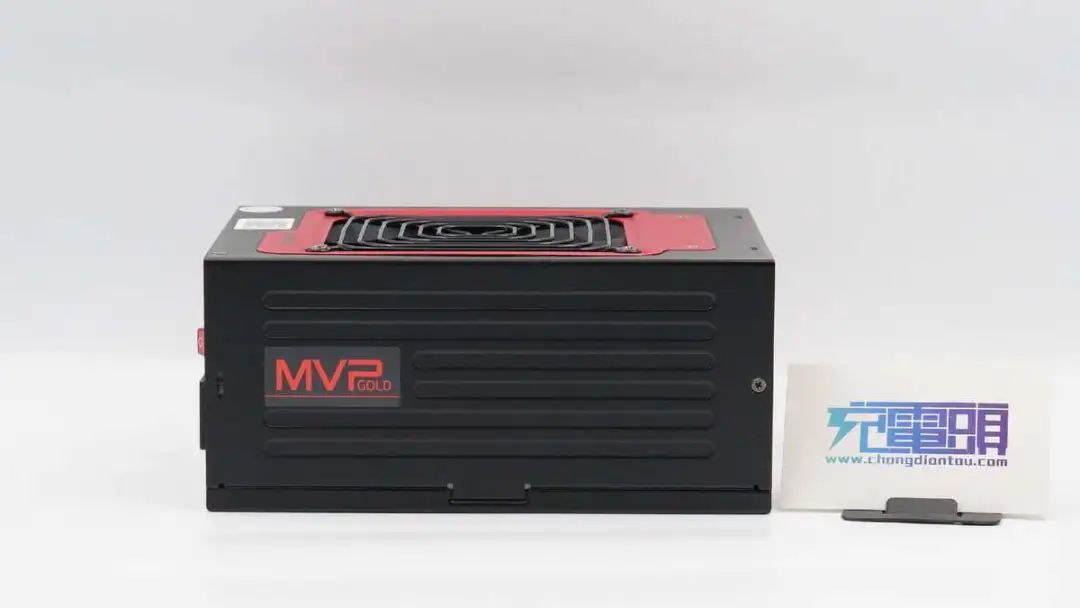

背面设有MVP GOLD字样，红色字体设计。

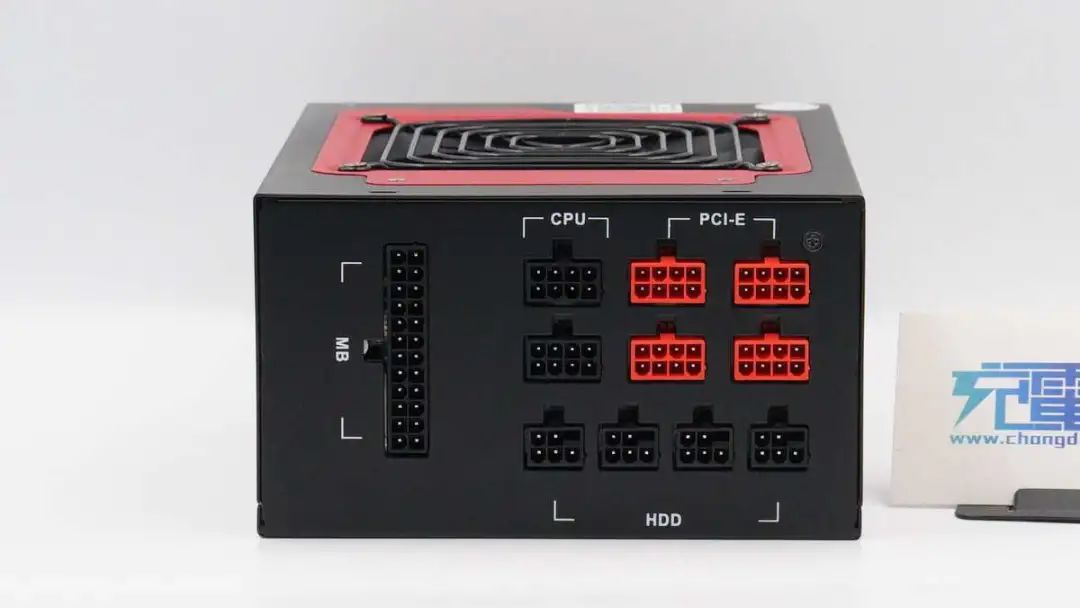

机身一端设有多个供电插槽，插槽旁分别印有MB、CPU、PCI-E、HDD四大提示标识，方便组装。

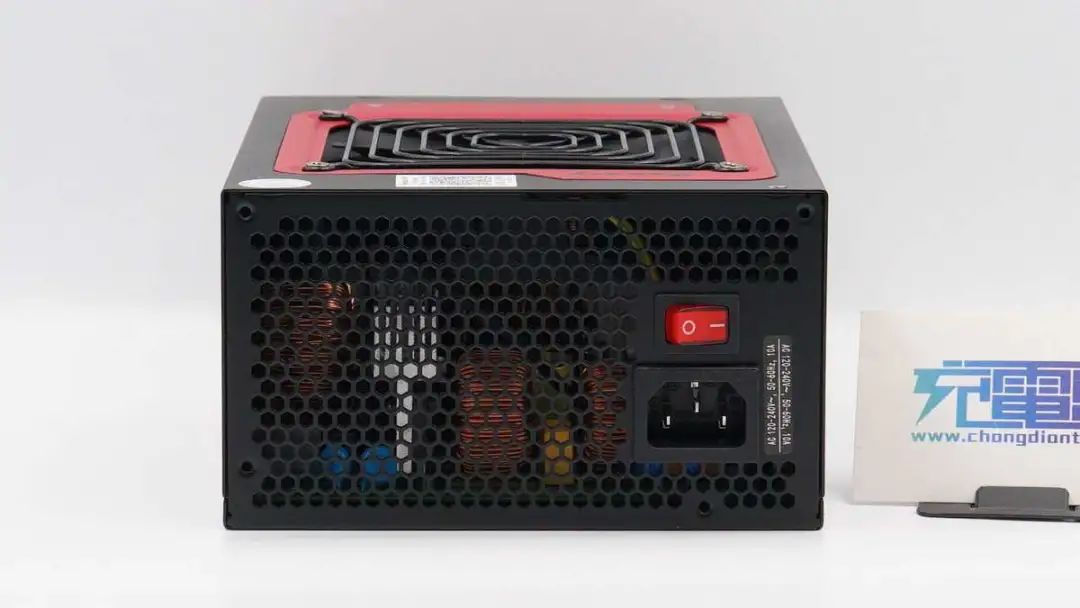

另一端外壳网格状设计，帮助散热，右侧设有电源开关和品字输入接口。

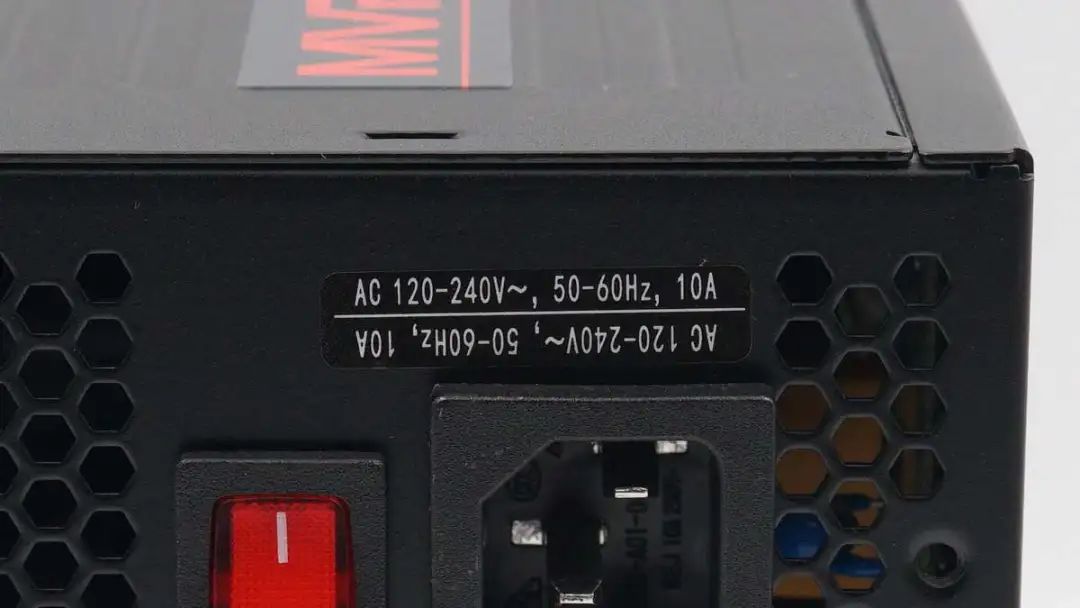

接口旁贴有输入参数标签，120-240V~，50-60Hz，10A。

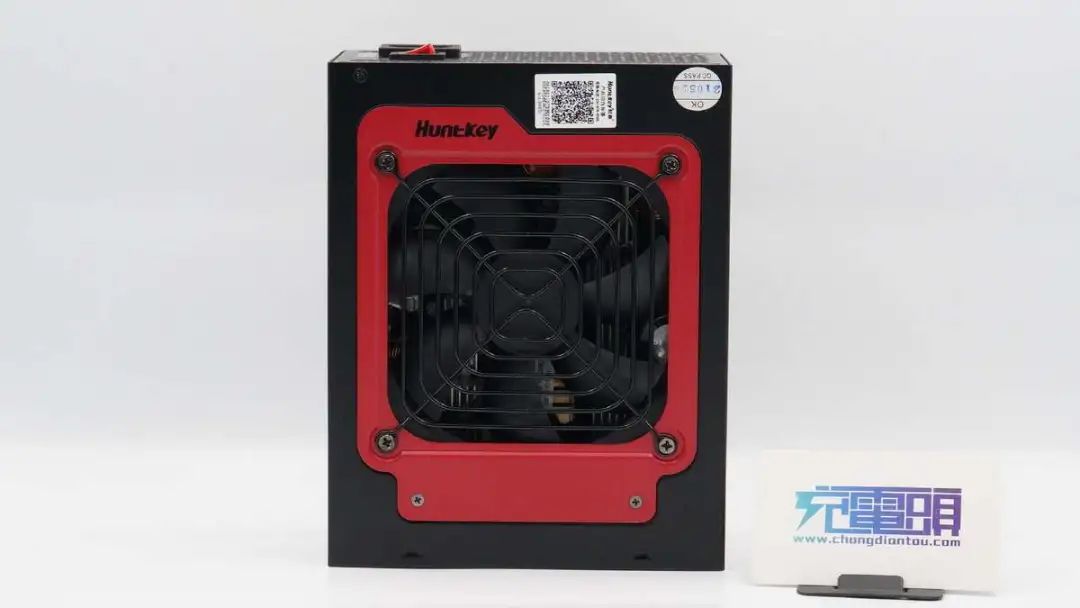

机身顶部固定风扇，外围金属壳红色配色并印有HuntKey logo，与主体黑色外壳相结合，看上去十分炫酷。

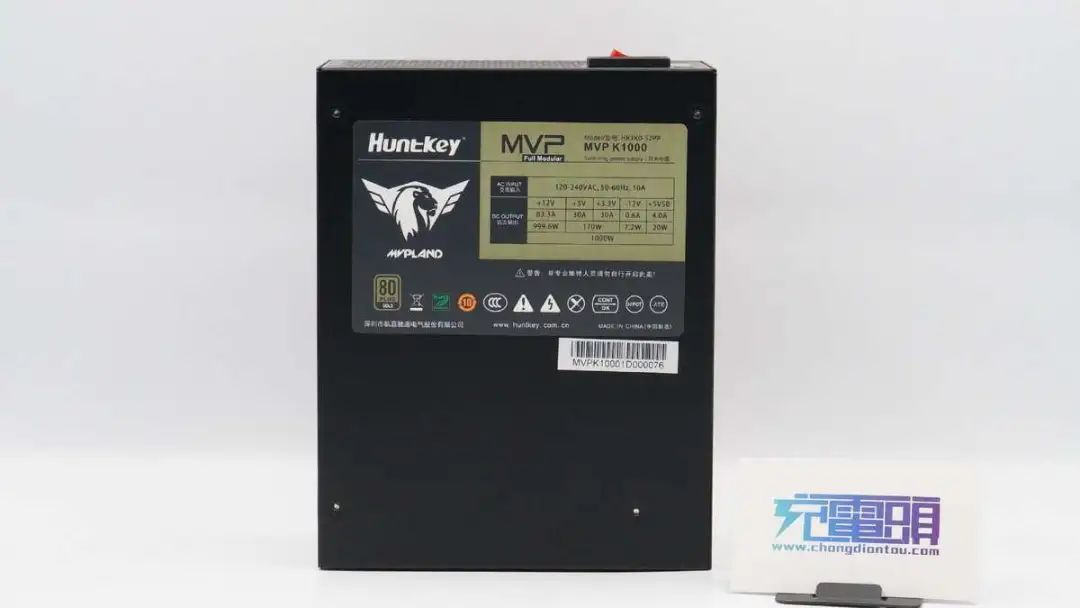

底部贴有电源铭牌。

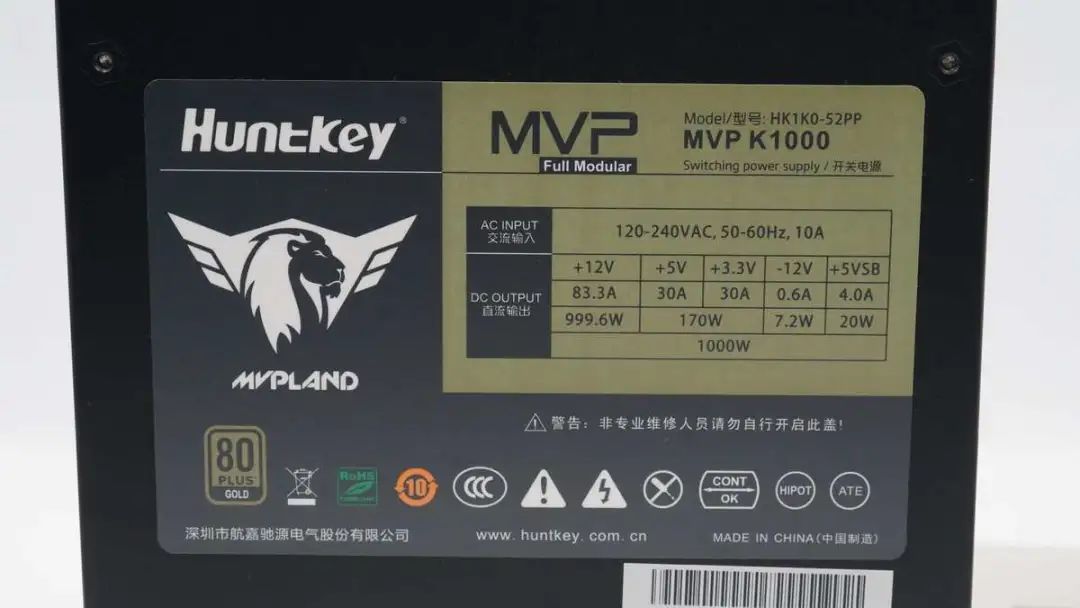

电源参数特写
型号：HK1K0-52PP
输入：120-240VAC，50-60Hz，10A
输出：+12V83.3A 999.6W
+5V30A&+3.3V30A 170W
-12V0.6A 7.2W
+5VSB4A 20W
额定功率：1000W
制造商：深圳市航嘉驰源电气股份有限公司
电源已经通过了CCC认证、80PLUS金牌认证、RoHS认证，通过了CONT、HIPOT、ATE测试。全模组接口设计，支持双4+4CPU供电，最高支持4卡互联。采用风扇智能启停，低功率零噪音。智能温控滚珠风扇，低噪音，长寿命，散热好。+5V&+3.3V采用数字稳压输出，支持组磁盘阵列，不掉盘。+12V输出能力（占比达99%），83.3A输出，轻松支持双旗舰显卡。

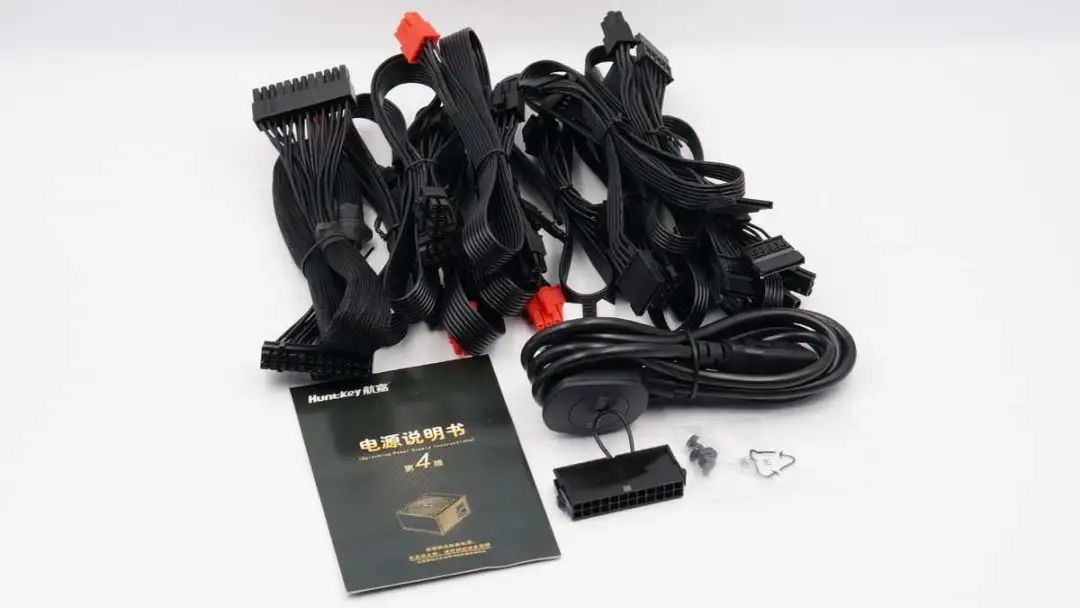

除电源外，包装内附带有说明书、全模线材、电源线和一个强制开机插座。

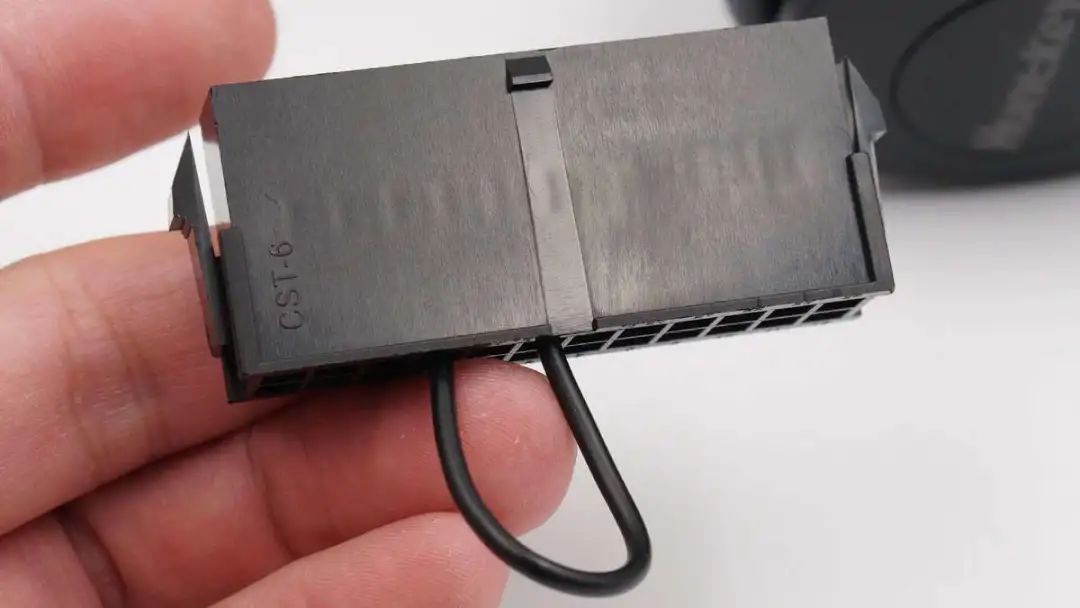

用于强制开机的插座，内部有一根导线，短路开机脚到地，可以简单的测试电源好坏。

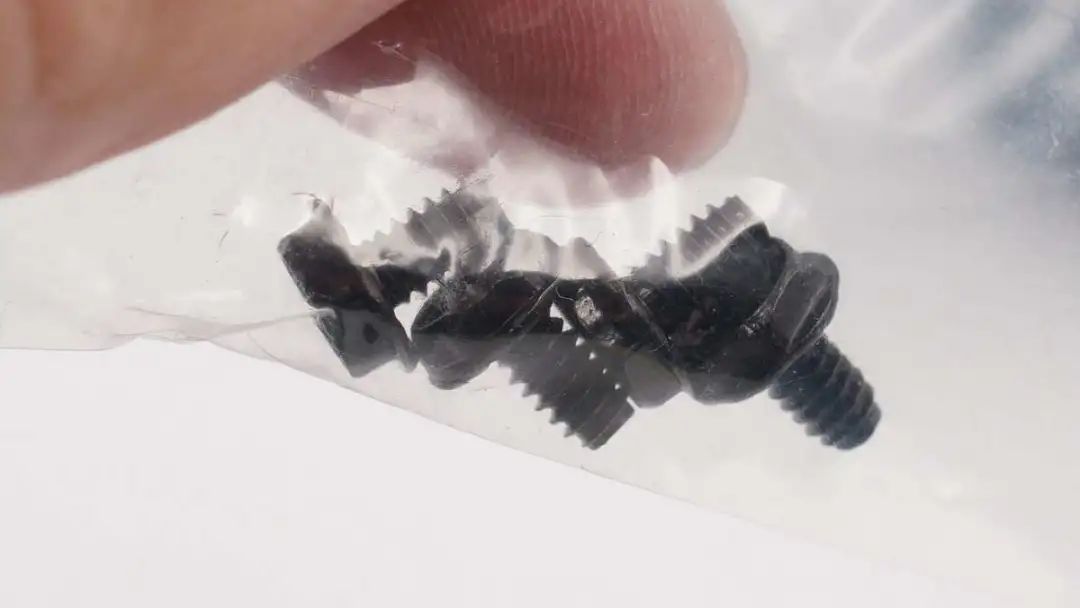

一包四颗固定螺丝。

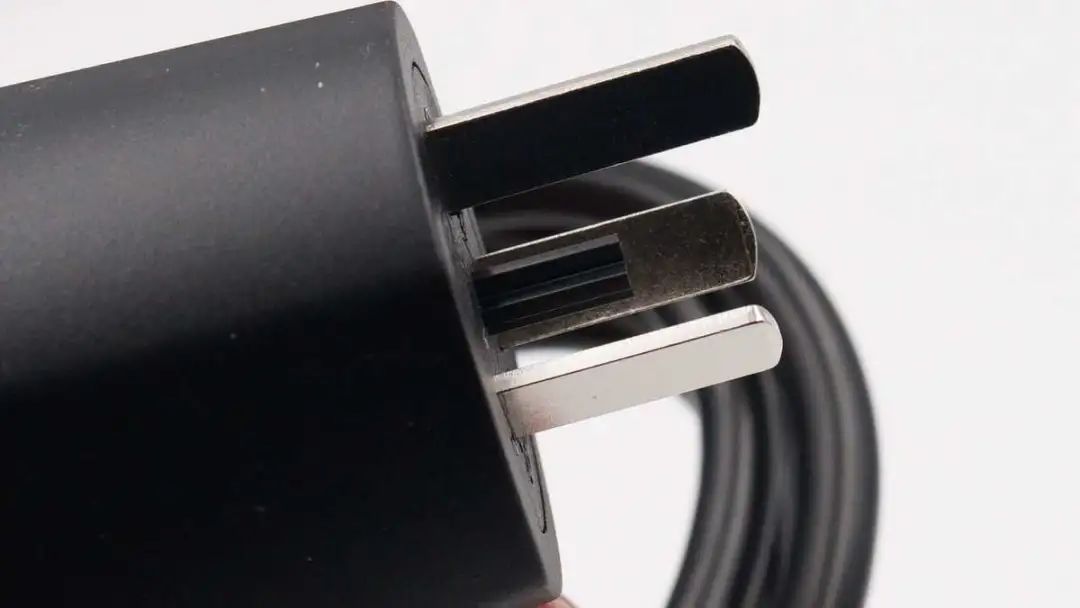

电源线插头前端内凹方便插拔，插脚套有塑料保护壳。

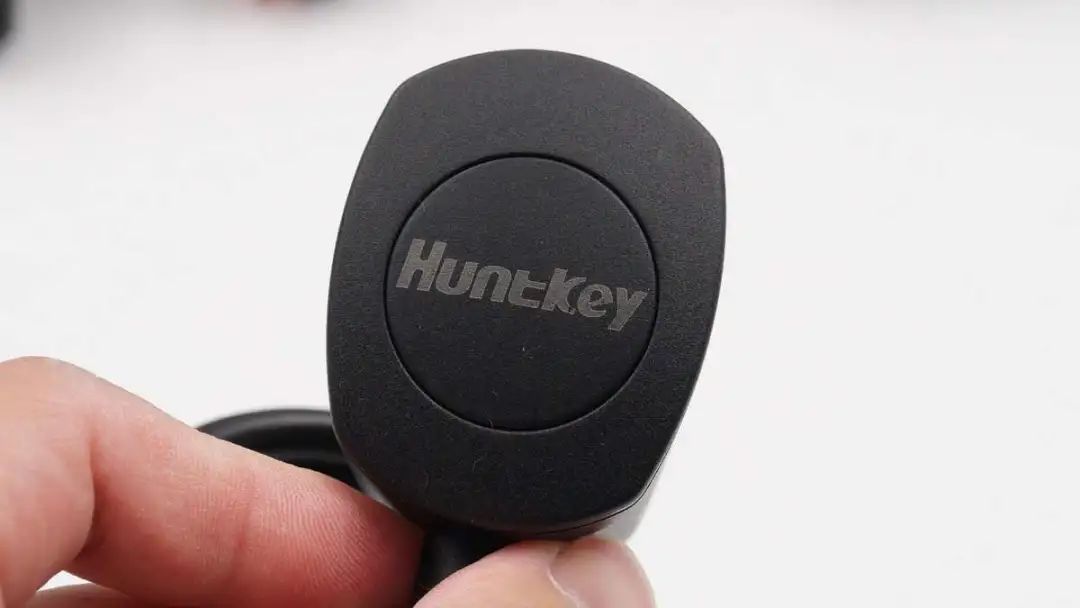

顶面中心独立模块设计，并印有HuntKey品牌logo。

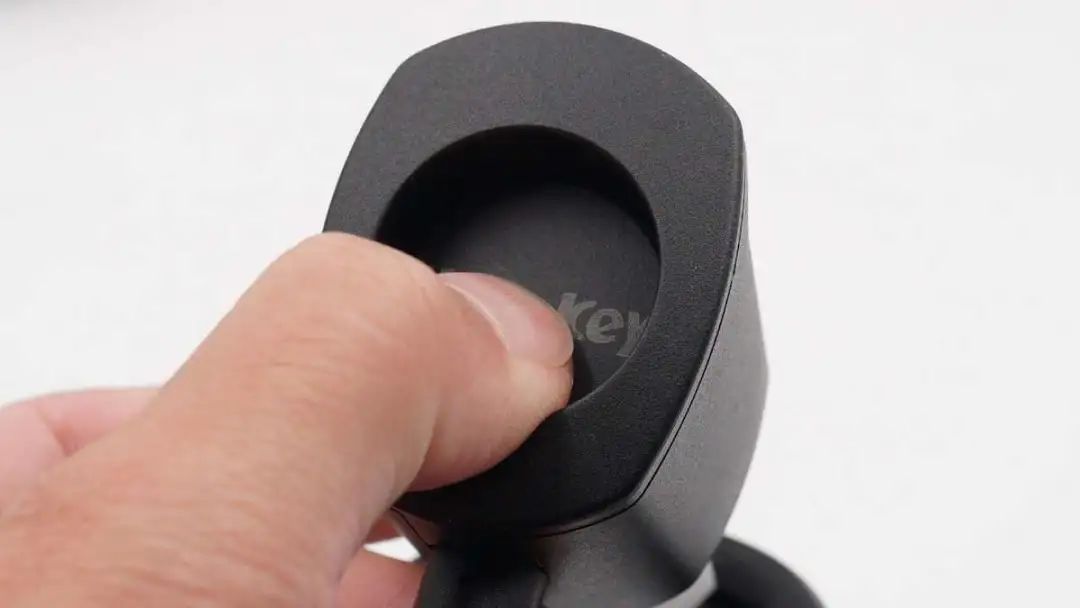

模块中心可按压。

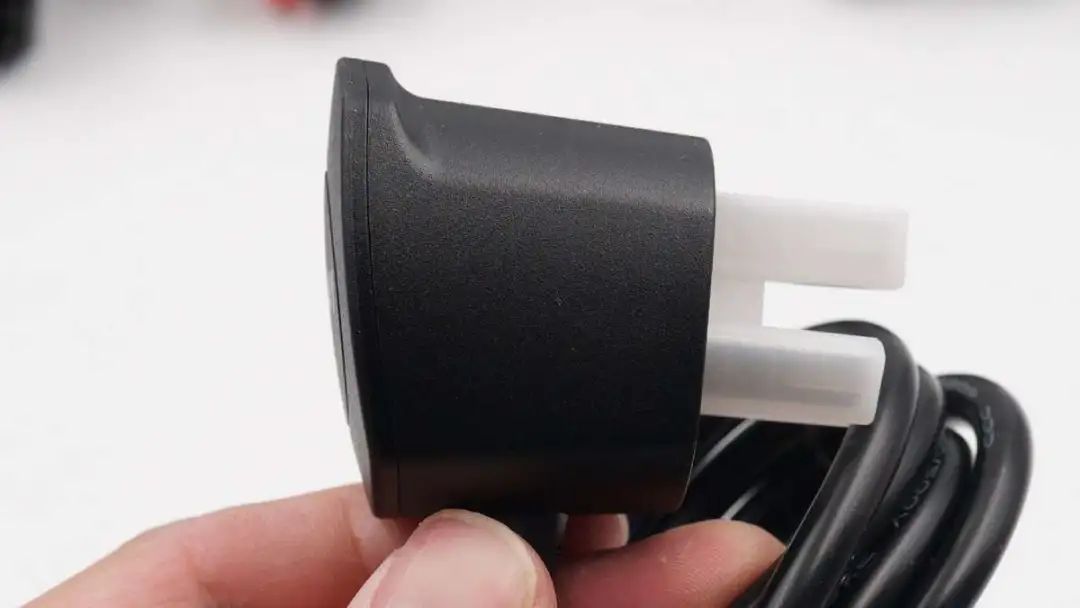

另一侧便会凸出十字塑料柱，可单手插拔插头，十分方便。

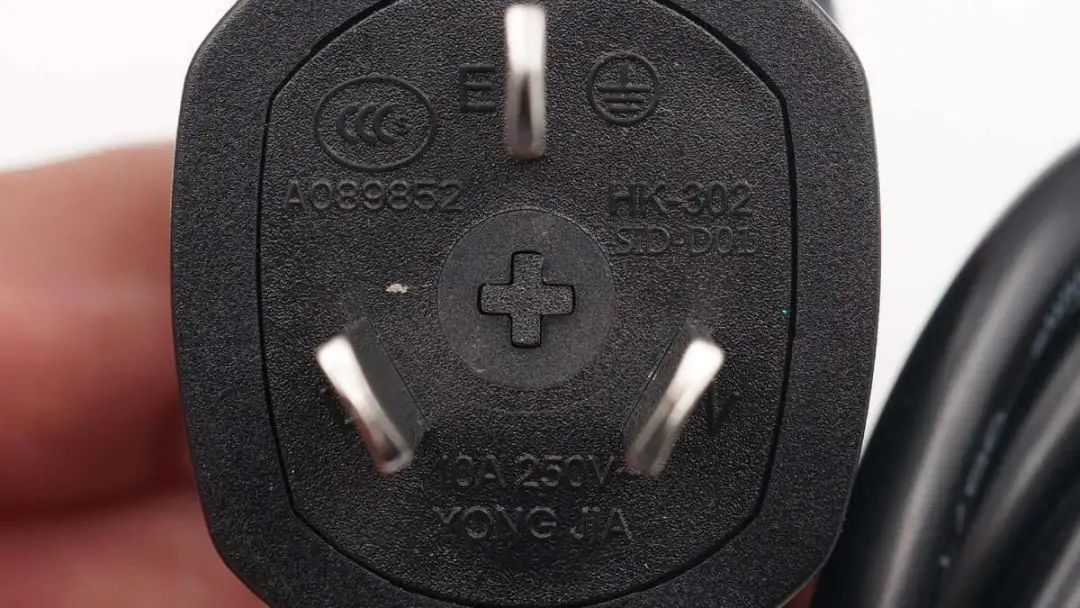

电源线通过了CCC认证，规格为10A 250V。

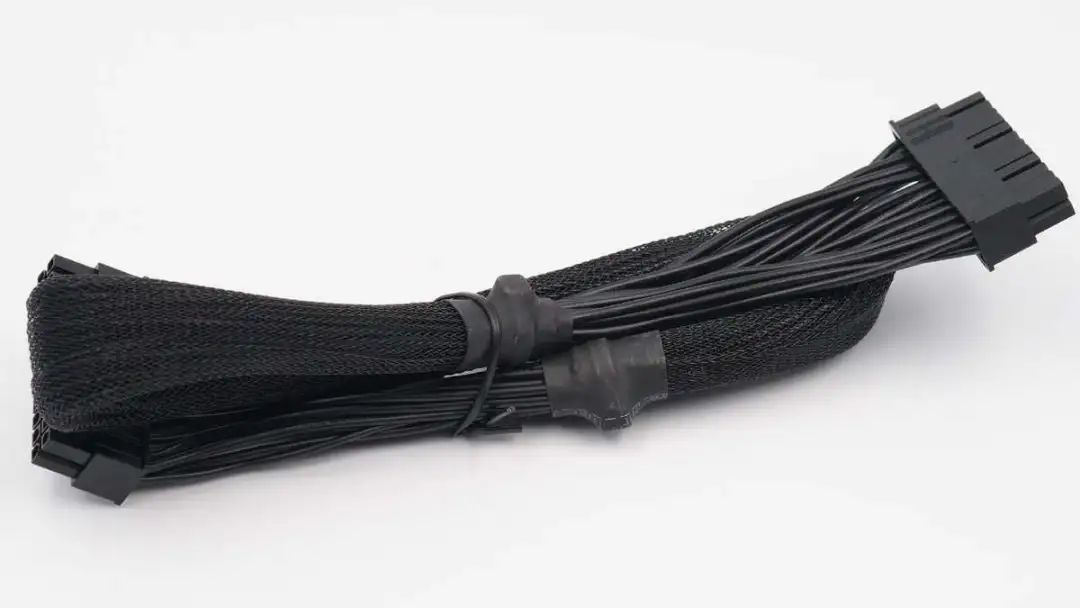

连接主板的线材一根。

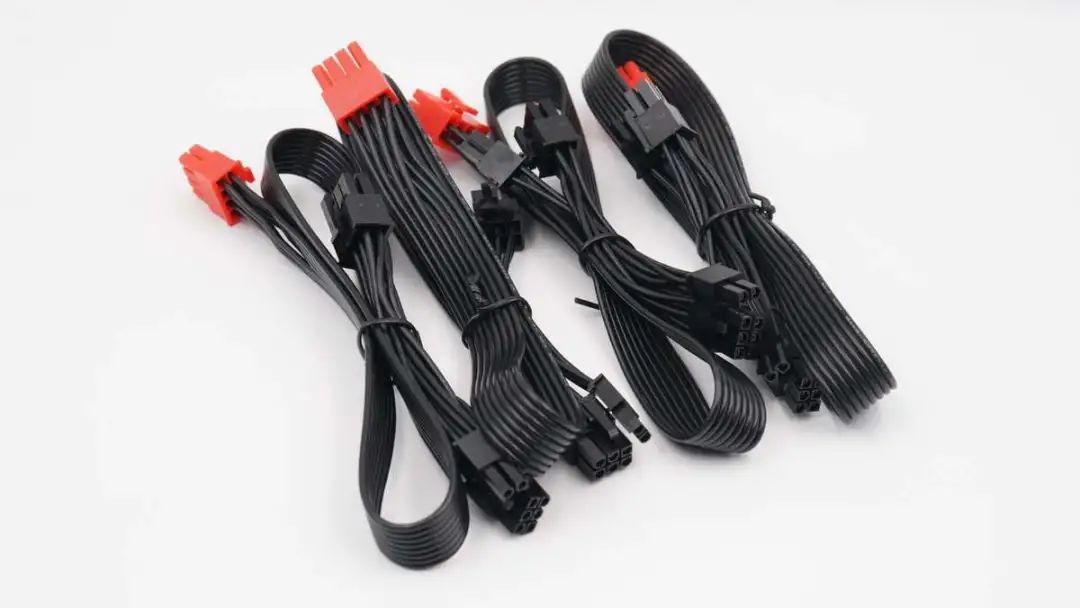

附带PCI-E线材四根。

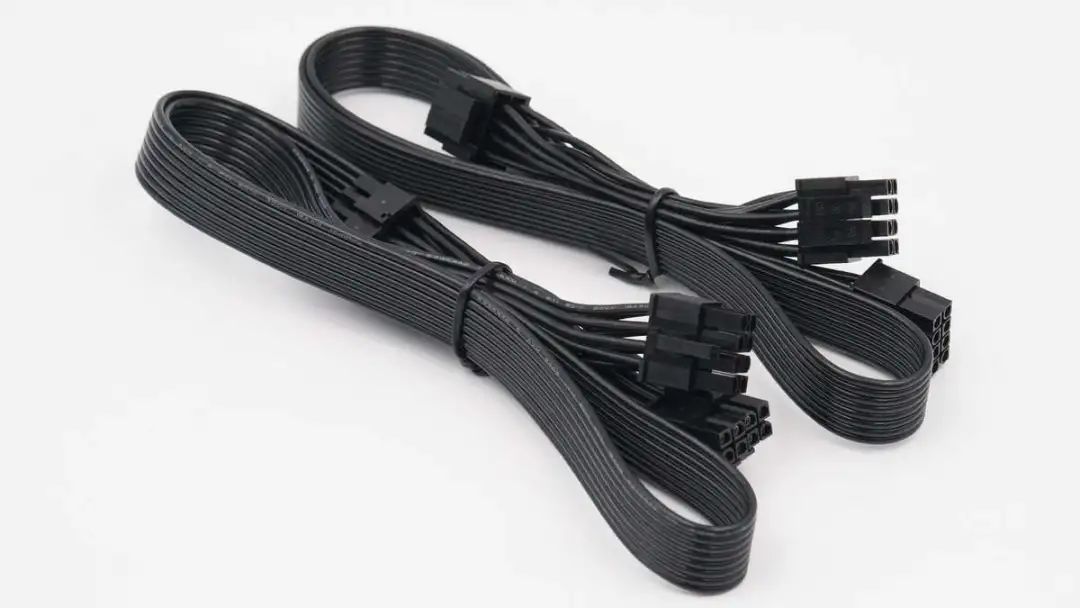

附带CPU线材两根。

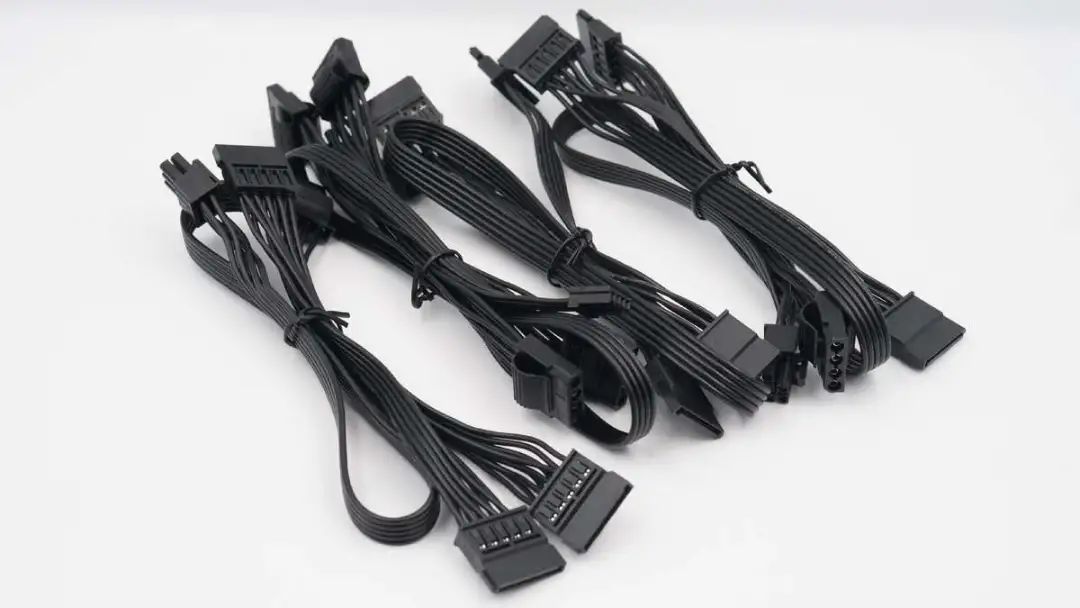

附带HDD线材四根。
二、航嘉MVP K1000金牌电源拆解

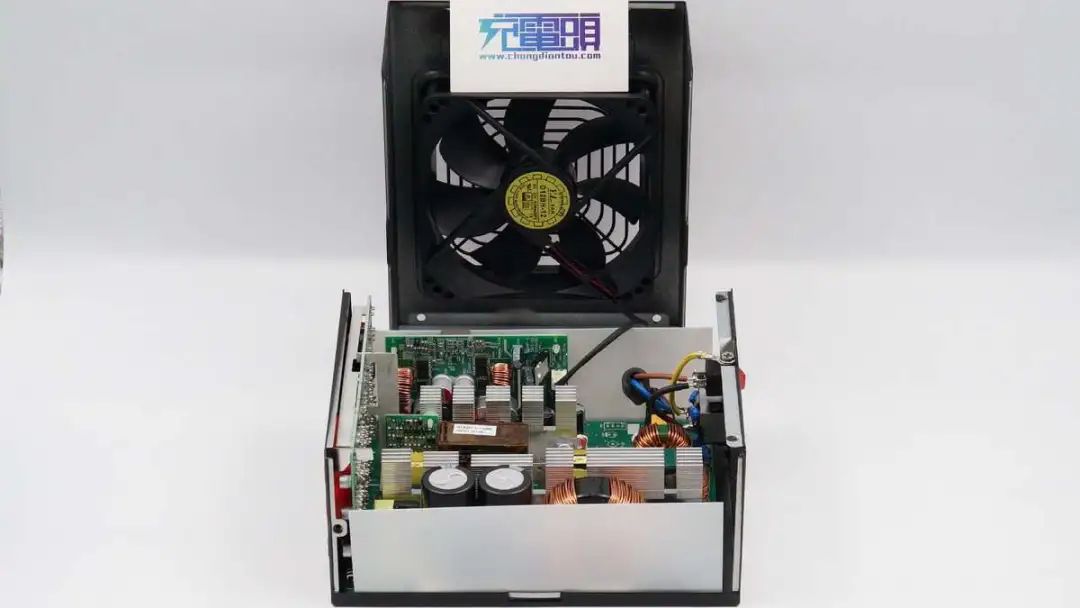

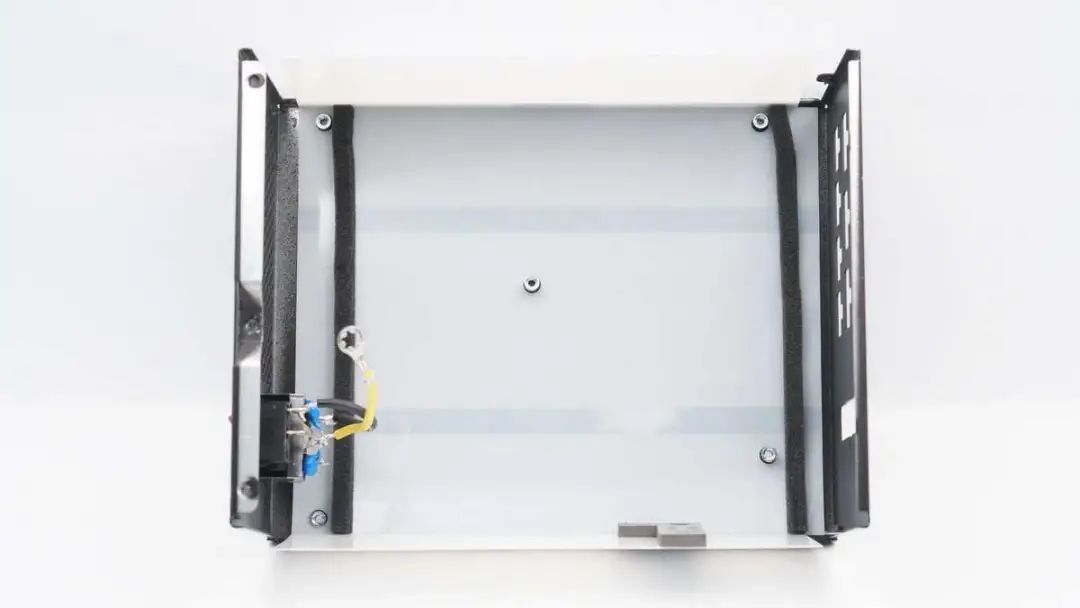

拆掉螺丝可将金属外壳打开。

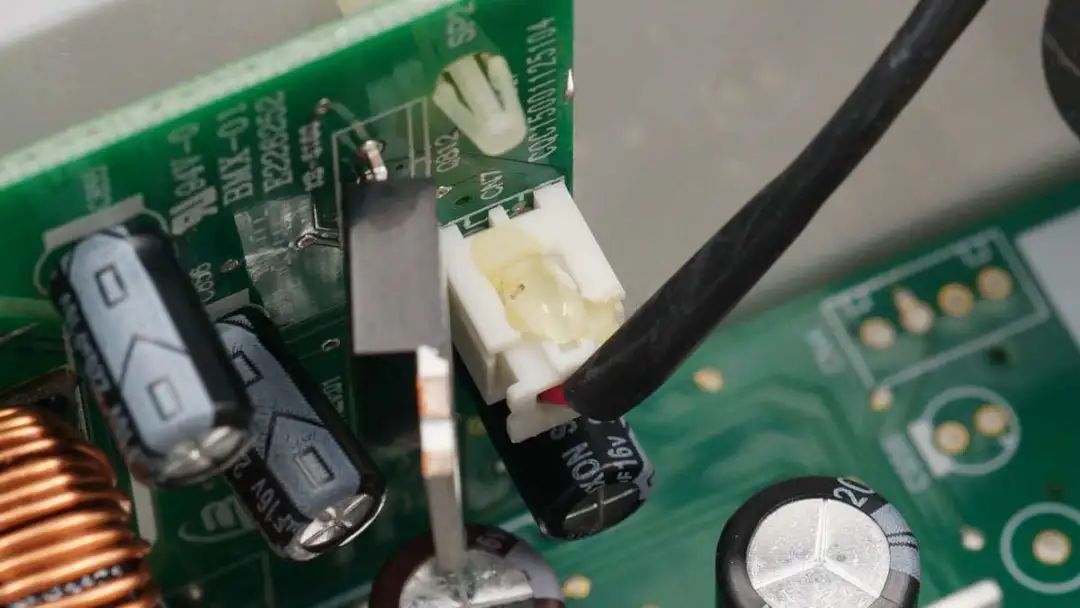

风扇供电插槽特写，插拔式设计组装方便，组装好后打胶加固，细节讲究。

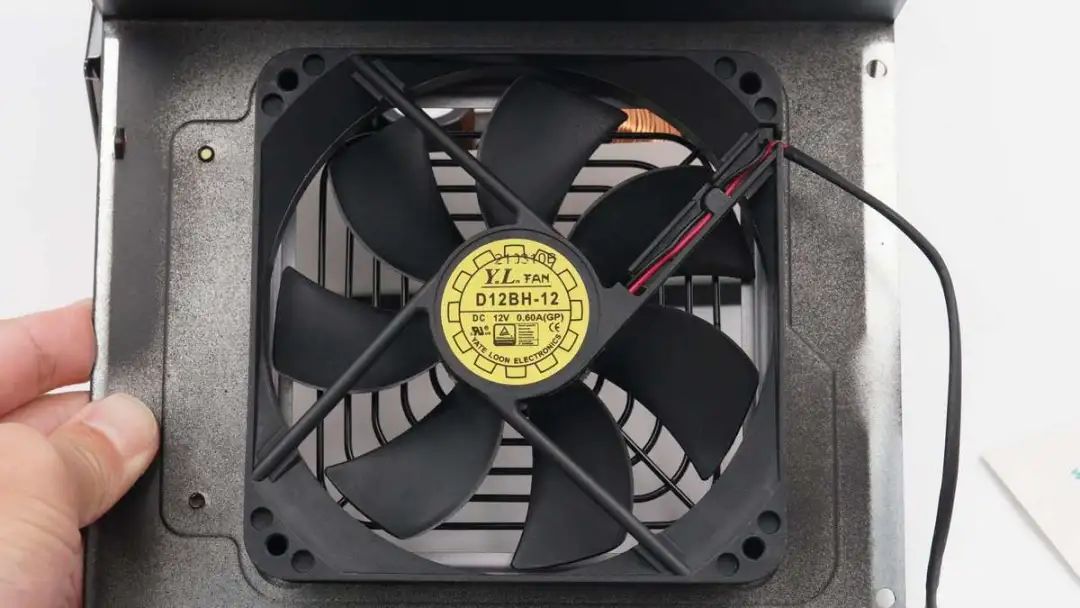

风扇来自悦伦，12V0.6A输入，通过了CE认证。
电源模块套有U型塑料绝缘隔离板，主板使用螺丝固定，输入端地线连接金属外壳。

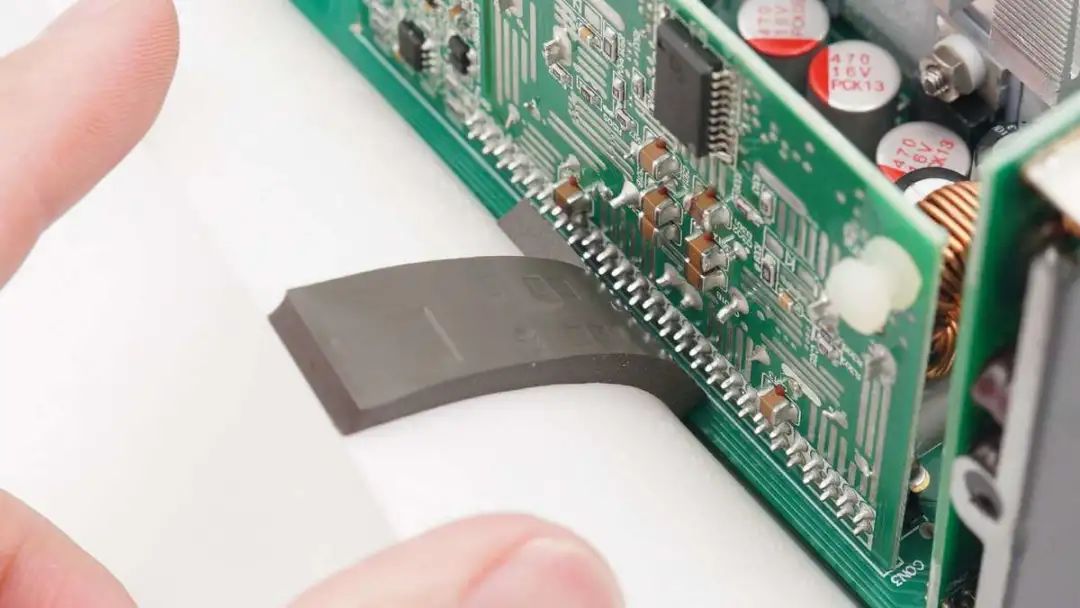

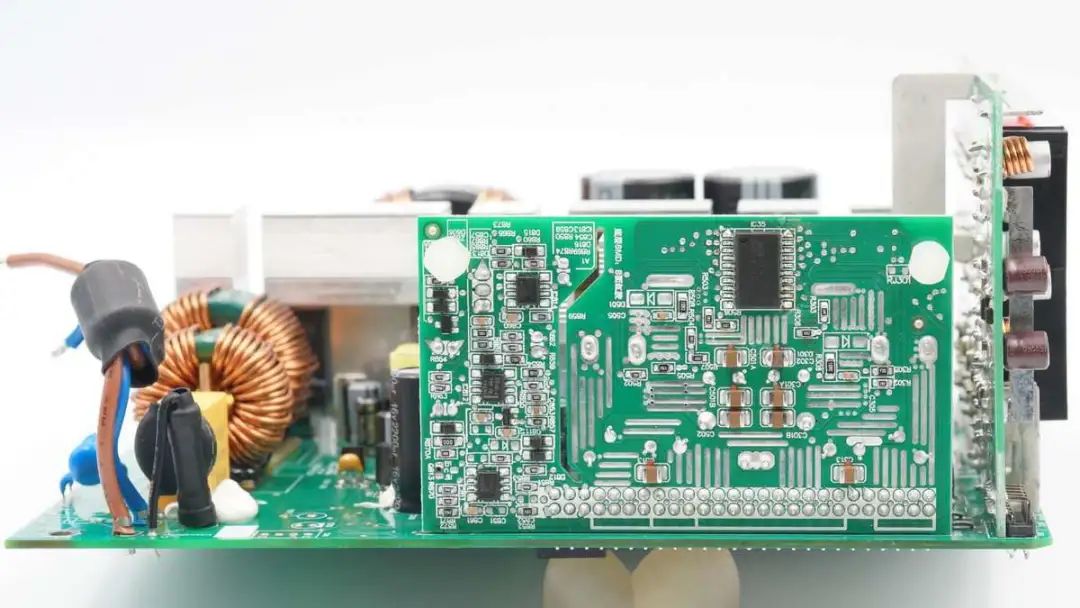

侧边小板一颗芯片贴有导热垫帮助散热。
拆掉螺丝取出电源模块，只剩金属壳和U型绝缘隔离板。

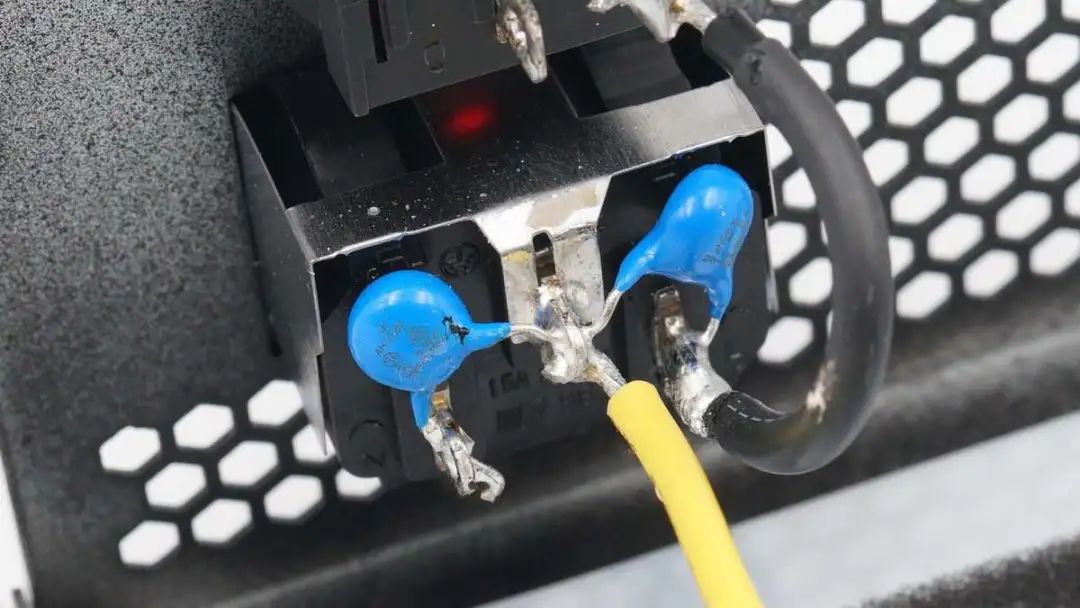

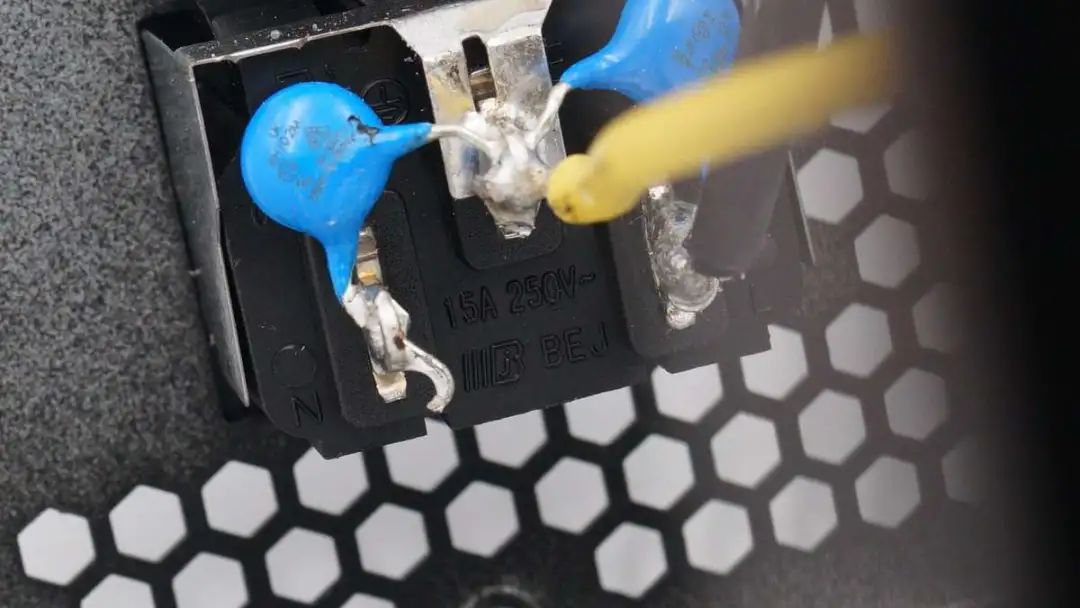

输入插口外壳套有金属片，并焊接两颗Y电容。
规格为15A 250V~。

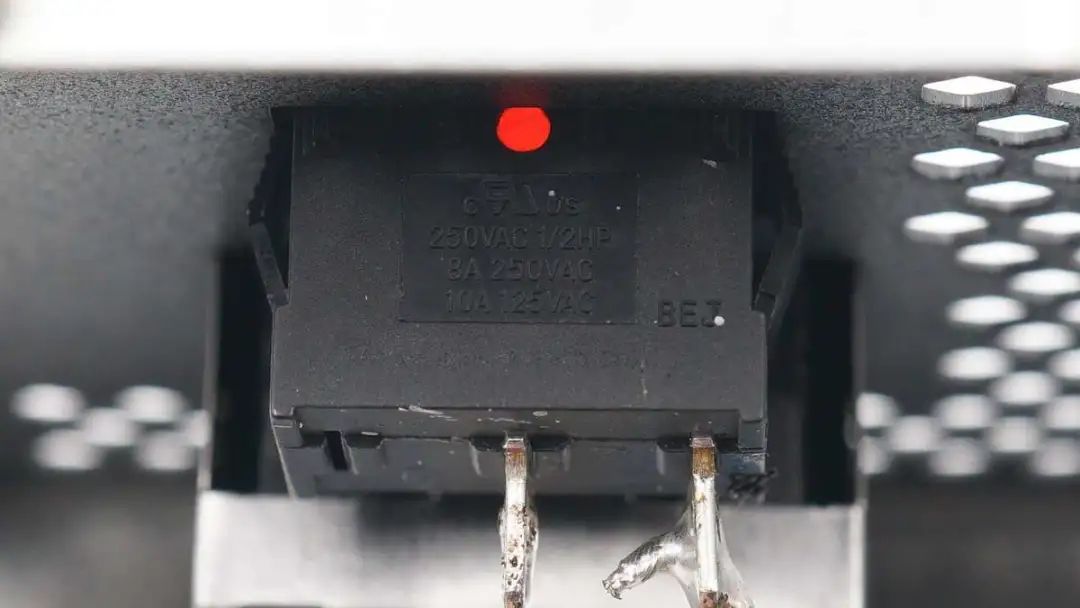

电源开关外壳上也有相关规格信息，250VAC 1/2HP，8A 250VAC和10A 125VAC。

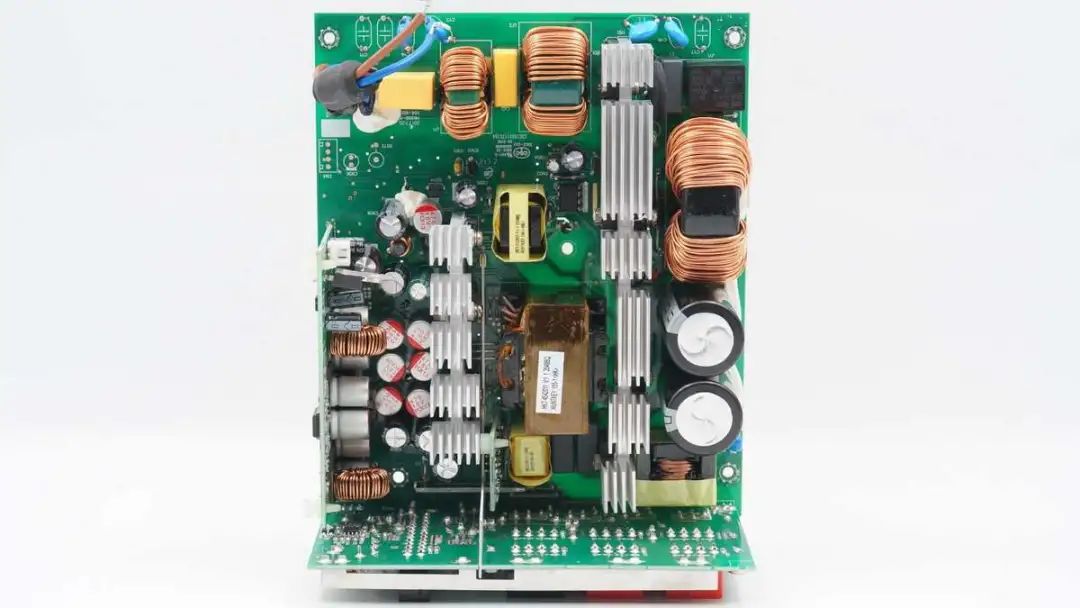

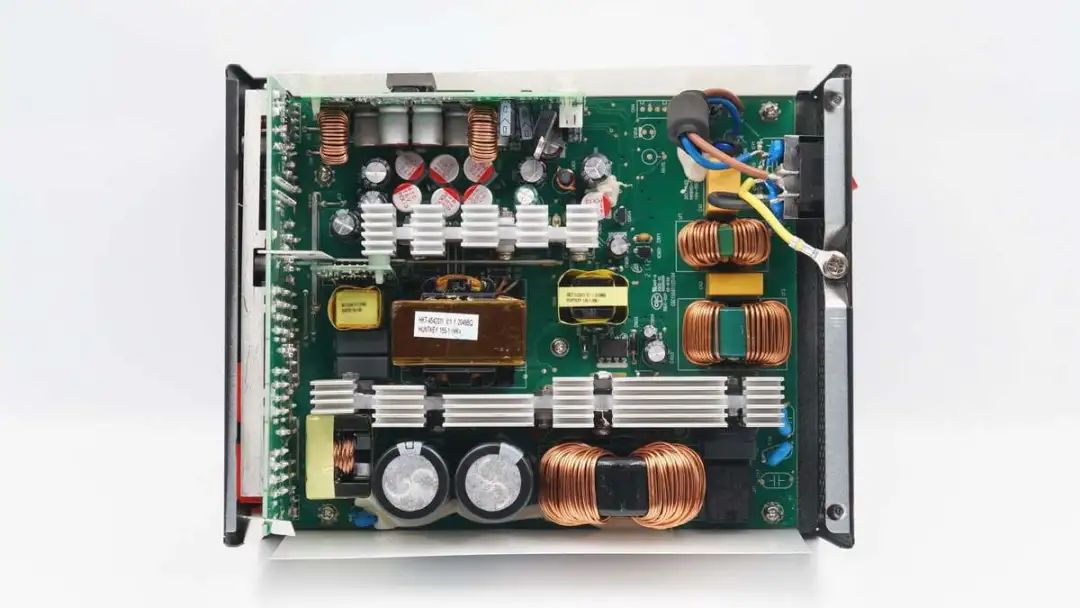

电源模块主板正面一览，最上端设有安规X电容和共模电感等，右侧设有PFC升压电路以及高压滤波电容等，中间设有辅助电源电路、变压器、同步整流输出电路，左侧焊接一块DC-DC二次降压小板，底部焊接输出小板。

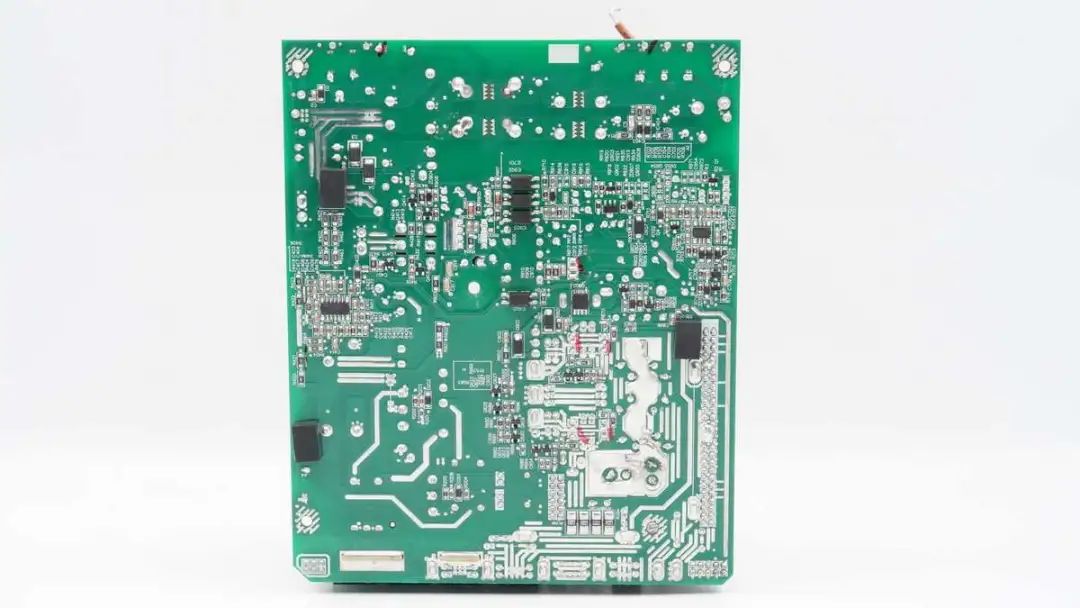

主板背面一览，设有PFC升压控制器、光耦以及MOS管等。

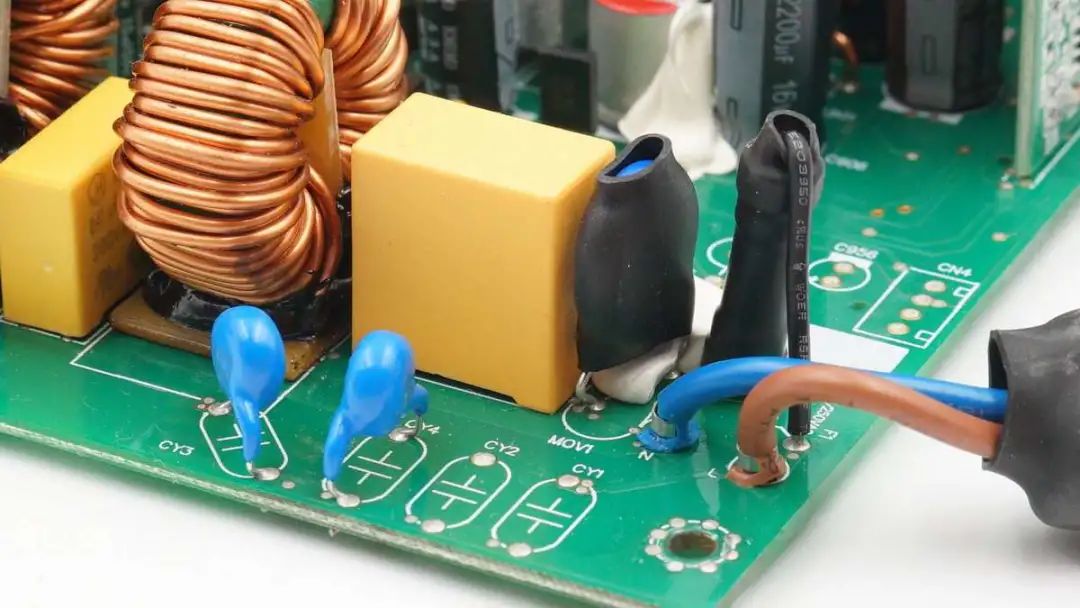

输入端保险电阻、压敏电阻外套绝缘管，还设有两颗Y电容。

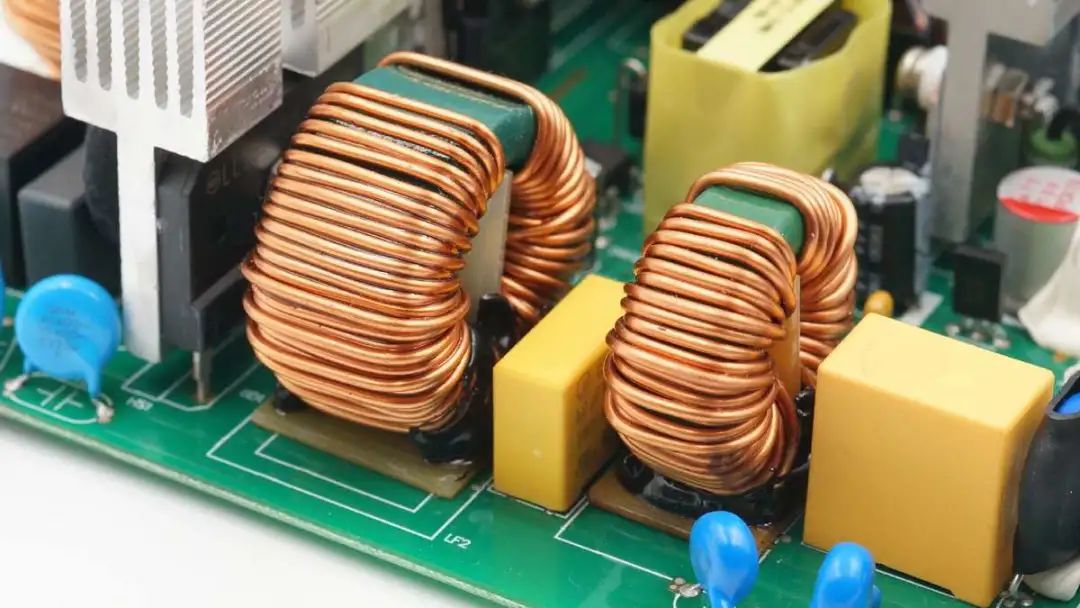

共模电感两级设计用于滤除EMI干扰，此外还有两颗安规电容，左侧散热片上固定有整流桥。

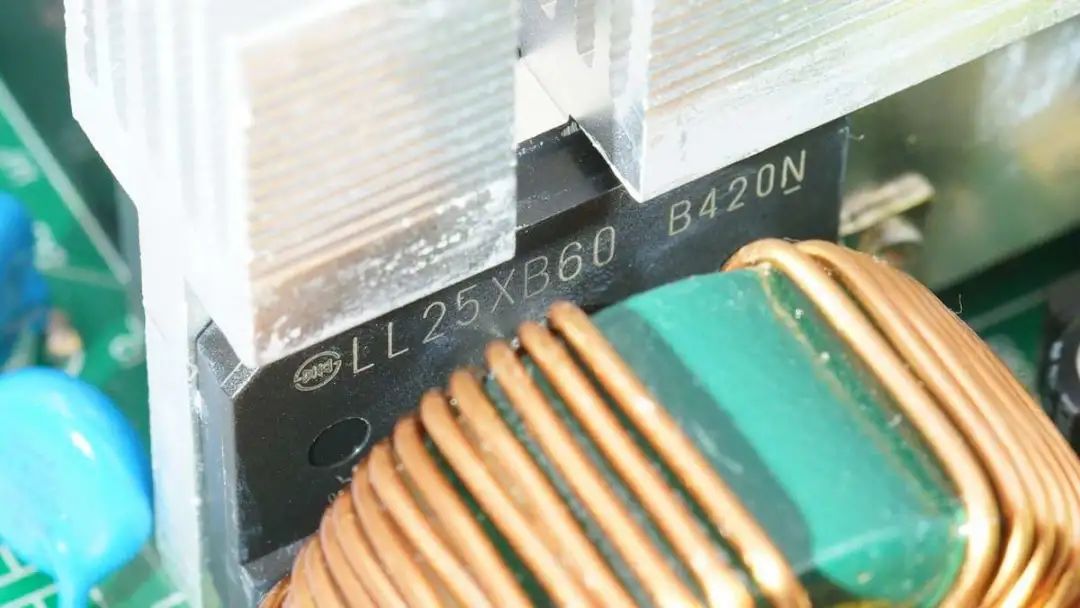

新电元 LL25XB60，600V25A整流桥。
右侧一角设有两颗Y电容、NTC浪涌抑制电阻、滤波电容以及延时继电器。

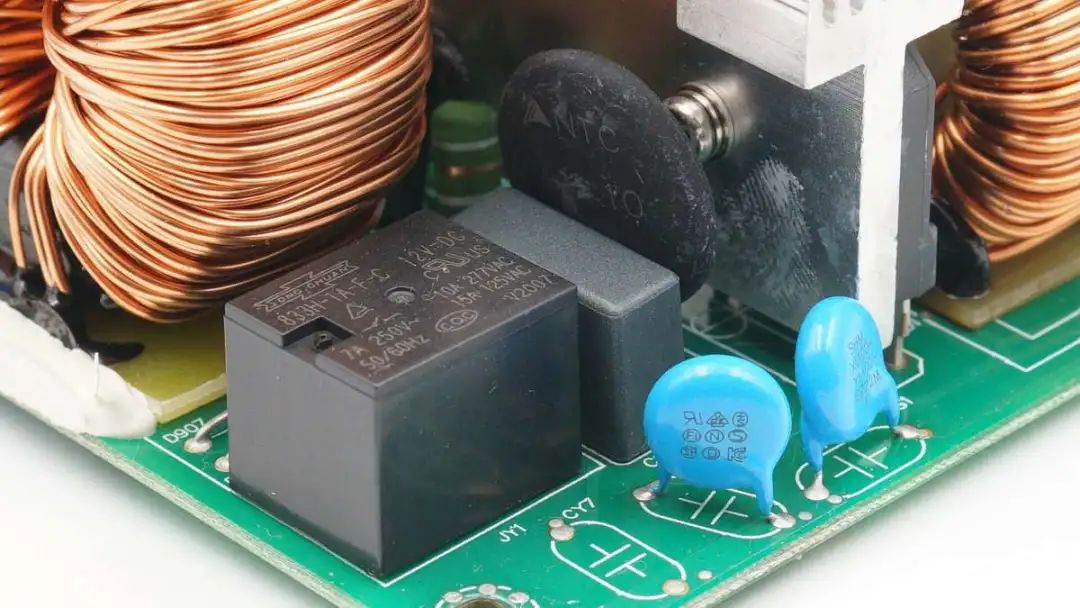

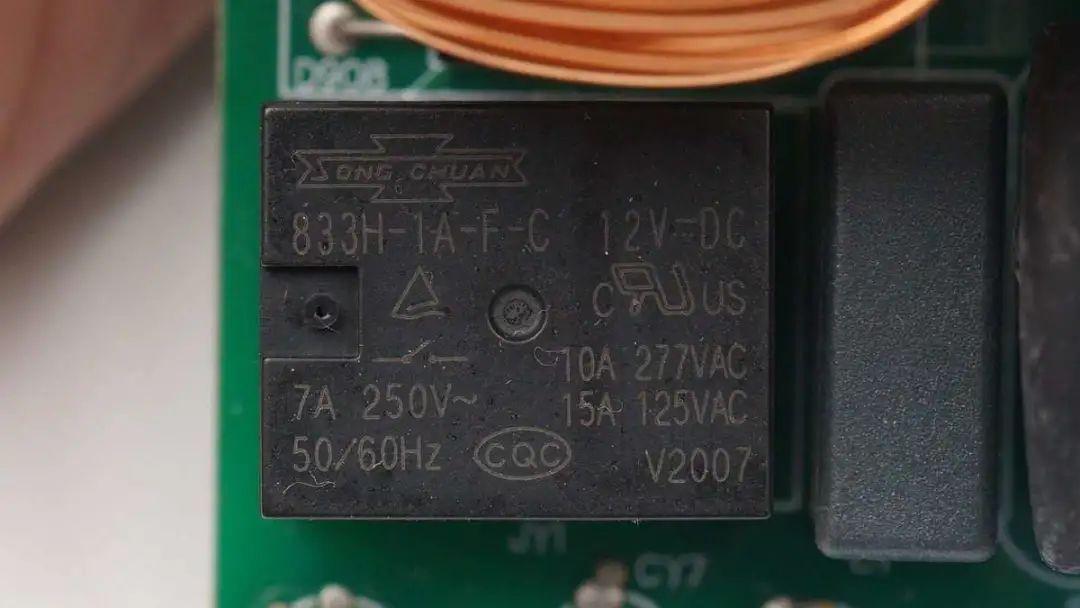

SONG CHUAN松川833H-1A-F-C继电器，用于在电容充电后短路NTC，提高整机转换效率。

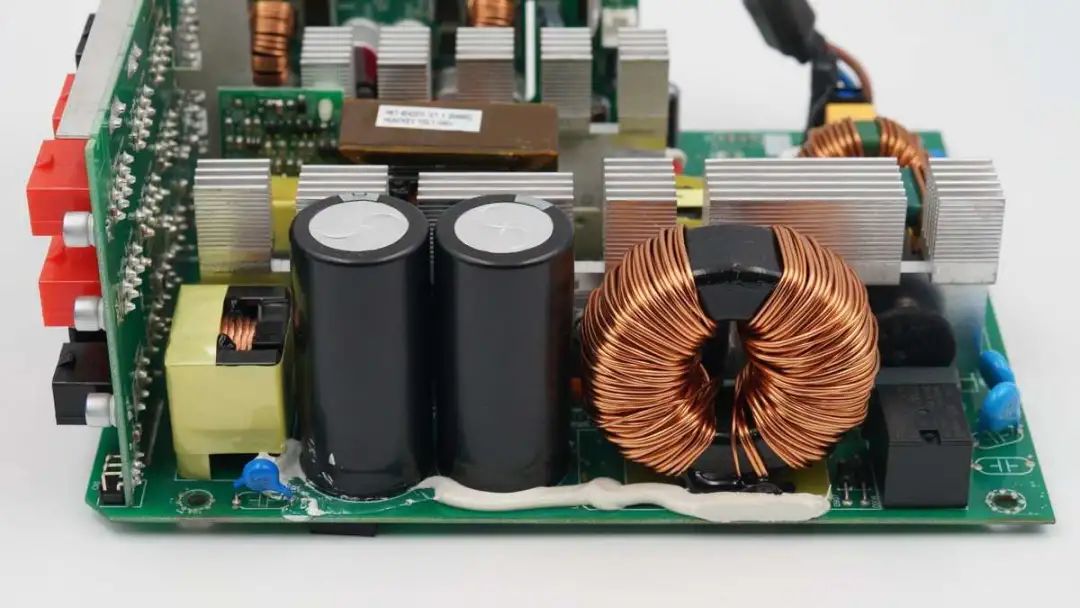

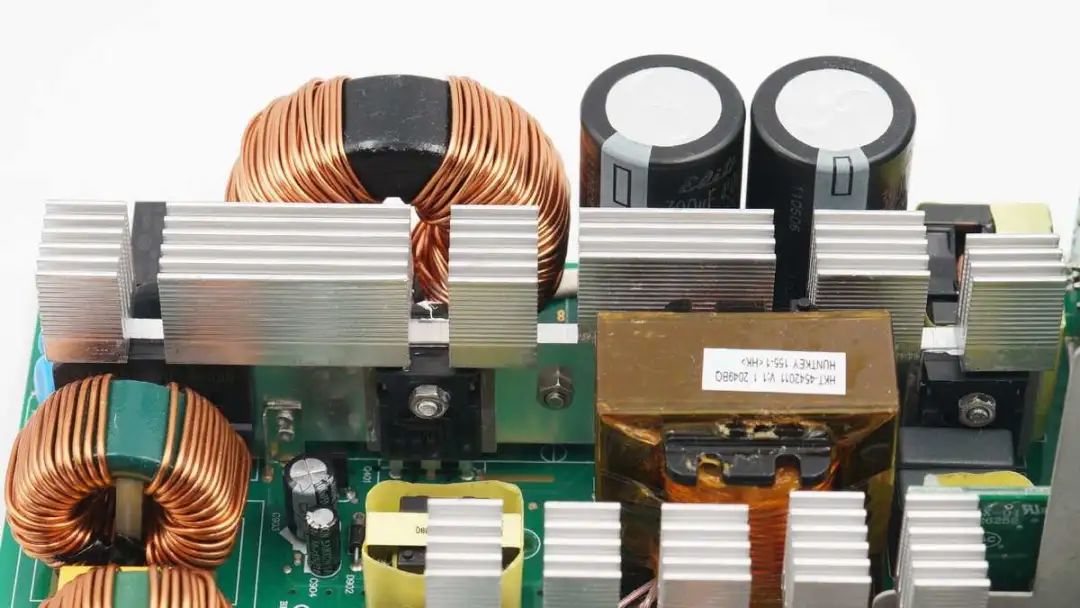

侧边设有PFC升压电感、两颗高压滤波电解电容以及滤波电感，散热片上固定有MOS管。
散热片另一侧也固定有MOS管。

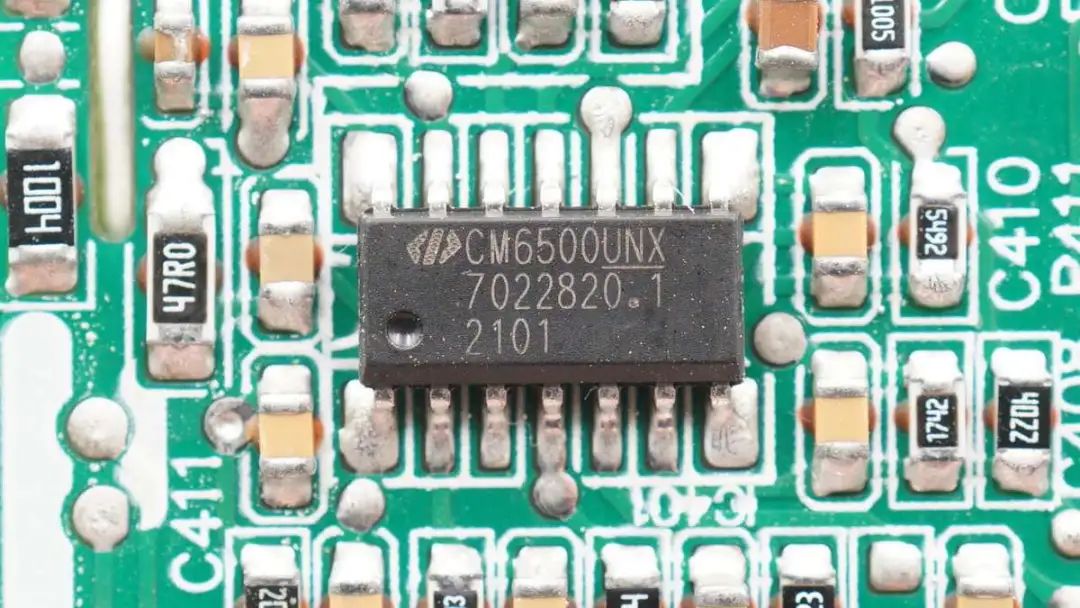

PFC升压控制器采用虹冠CM6500UN，这是一颗EPA/90+ ZVS-Like PFC控制器，专为全负载和轻负载下的高效电源设计。

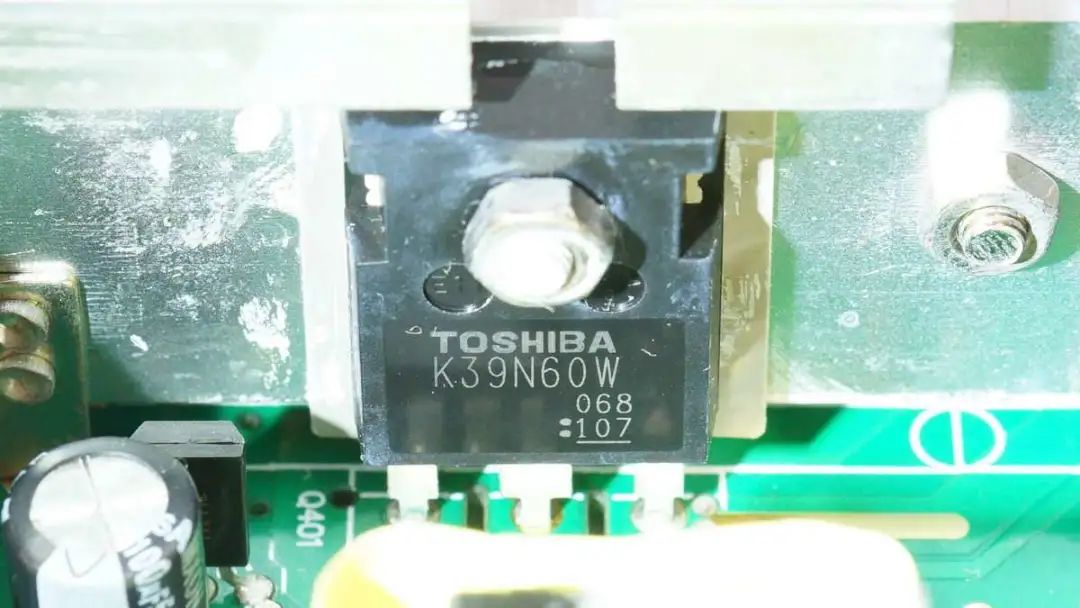

PFC升压开关管采用东芝TK39N60W，NMOS，耐压600V，TO-247封装。

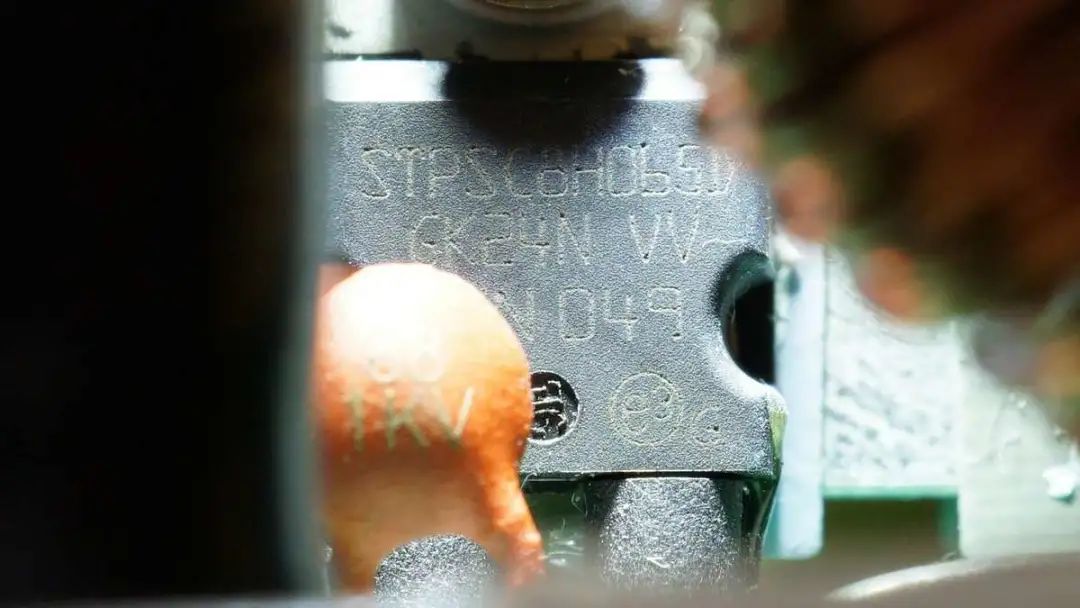

意法STPSC8H065D肖特基二极管，耐压650V，用于PFC升压整流。黄色高压电容耐压1KV。

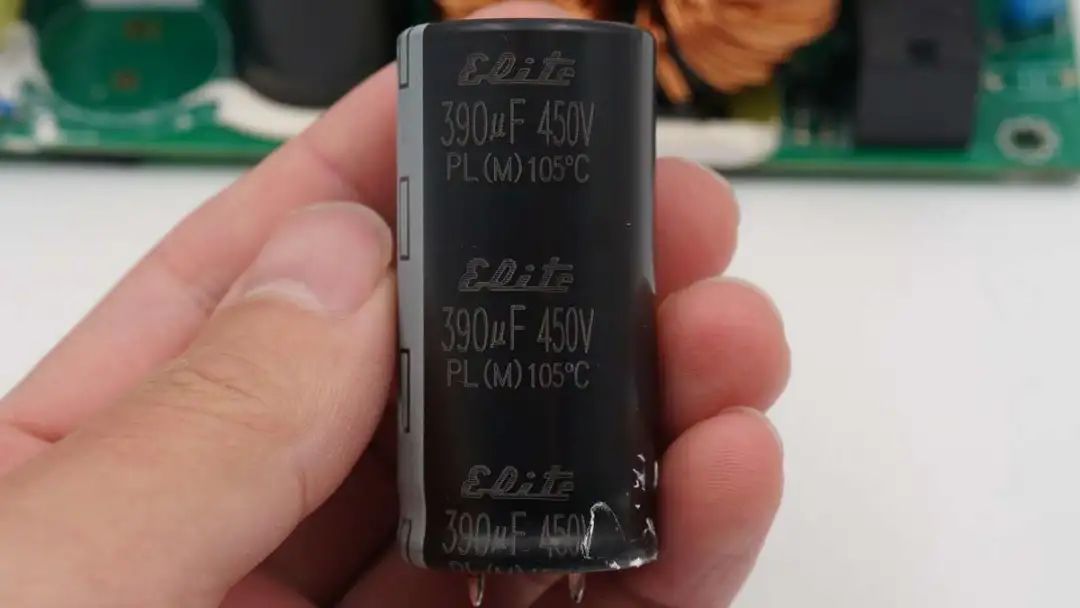

高压滤波电解电容来自金山，规格为450V 390μF。
滤波电感特写。

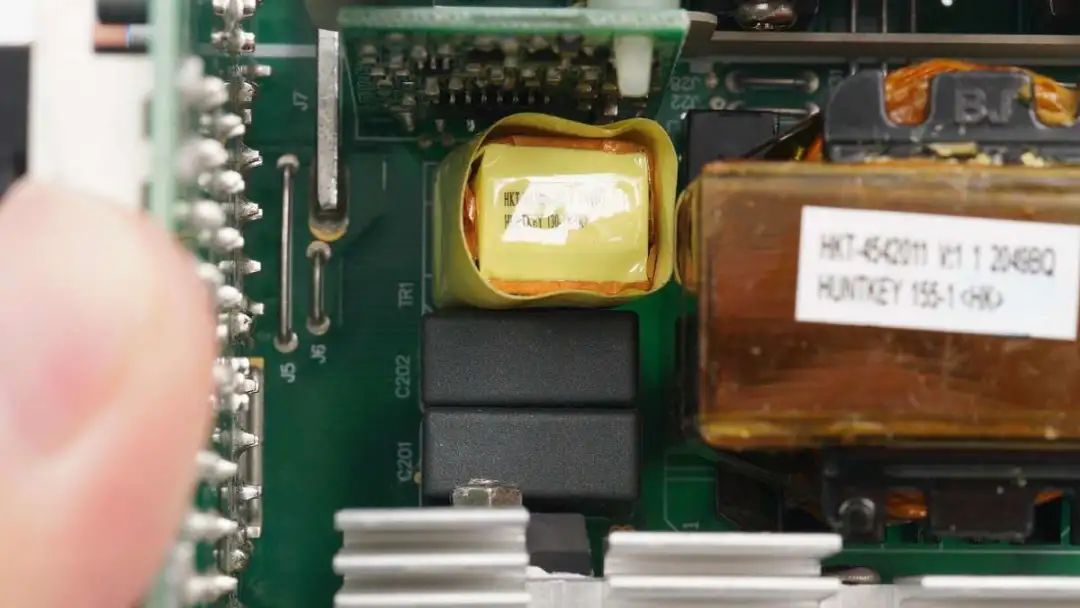

变压器左侧设有谐振电容和电感。
谐振电感来自航嘉。

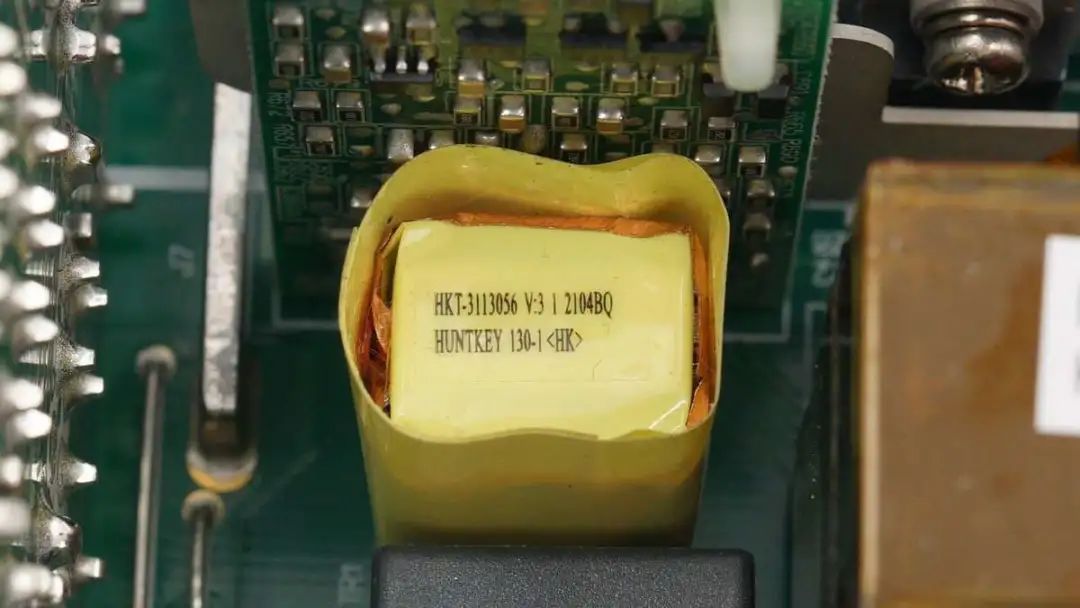

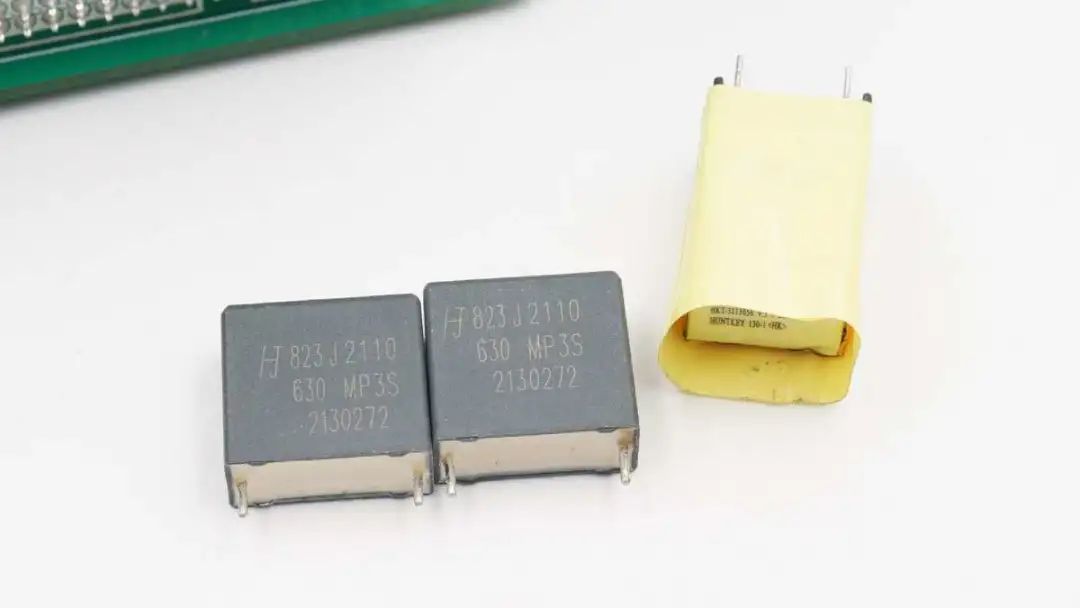

谐振电容特写。

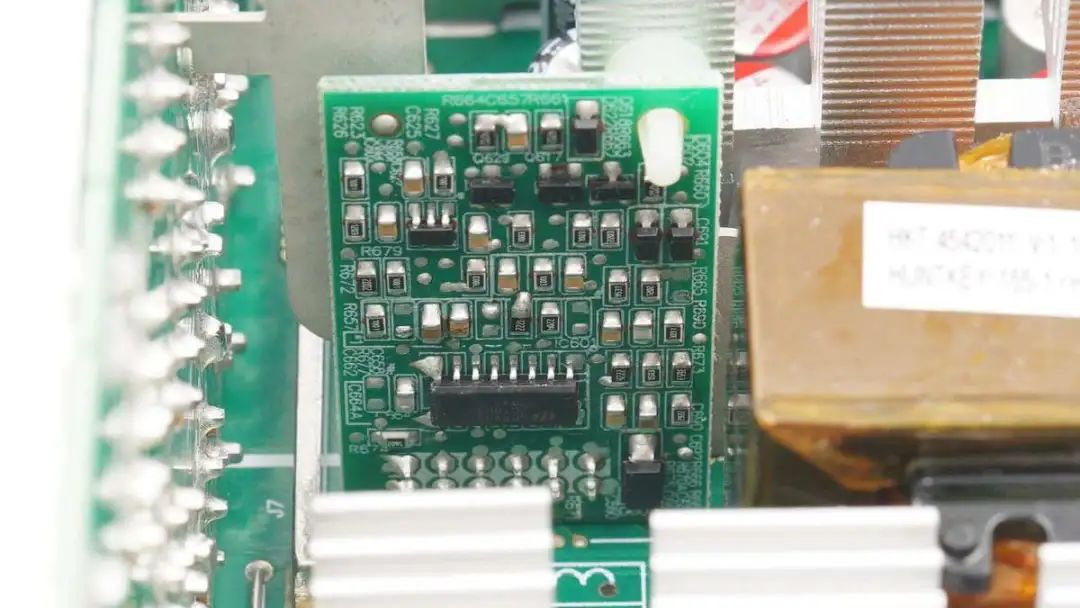

旁边小板上设有LLC开关电源主控芯片。

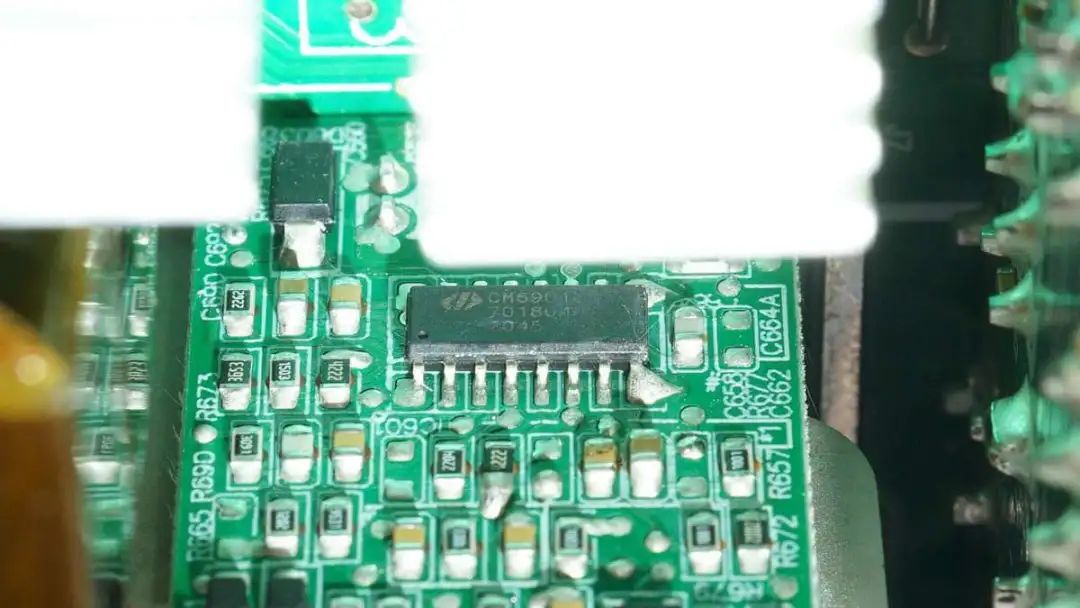

虹冠CM6901 SLS（SRC/LLC+SR）控制器。

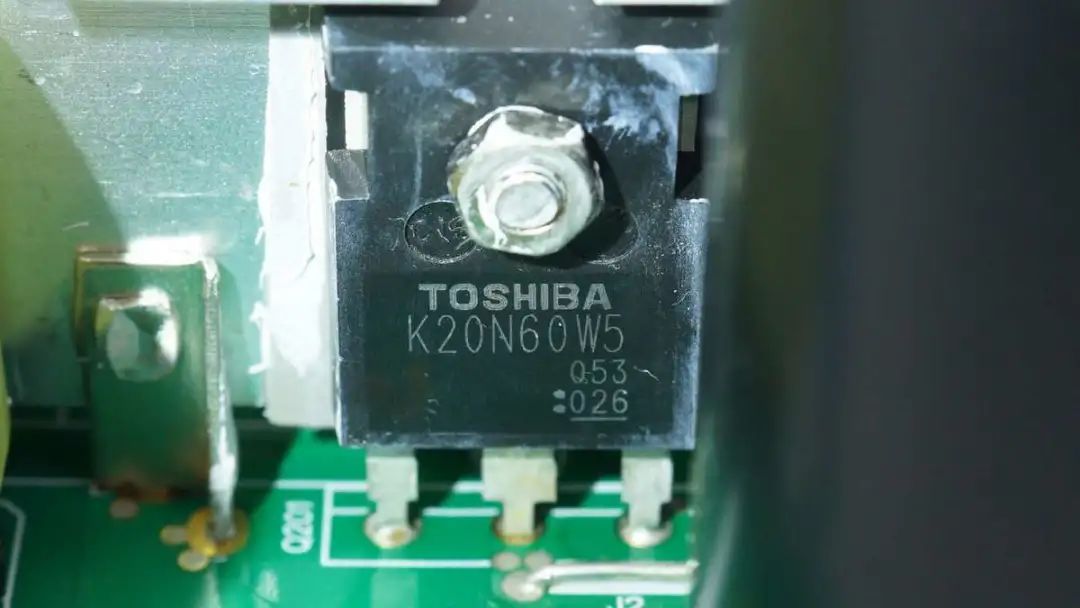

LLC开关电源初级开关管采用东芝TK20N60W5，NMOS，耐压600V，TO-247封装。

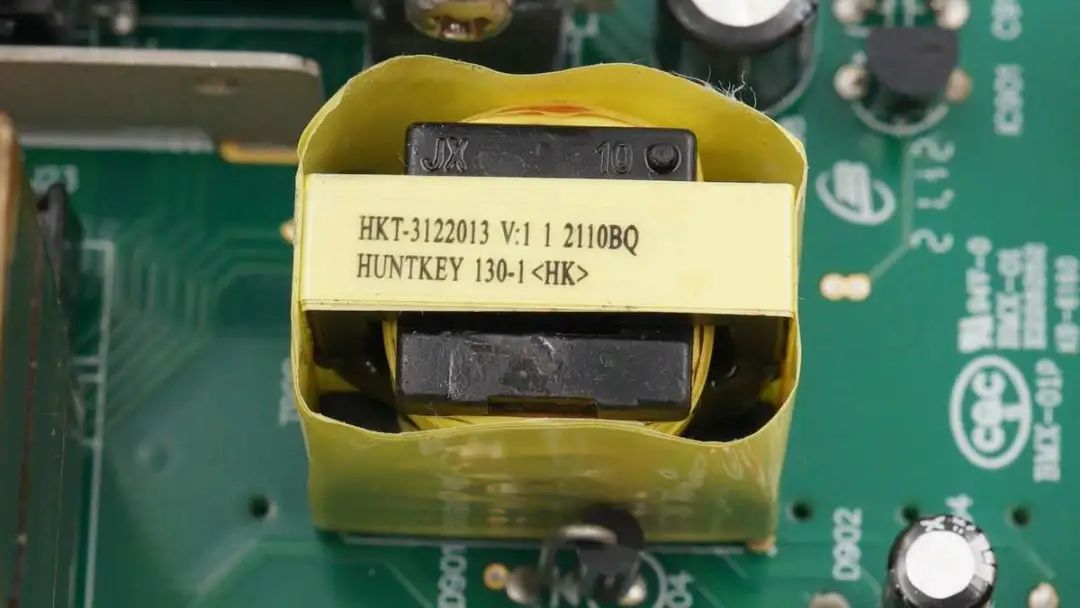

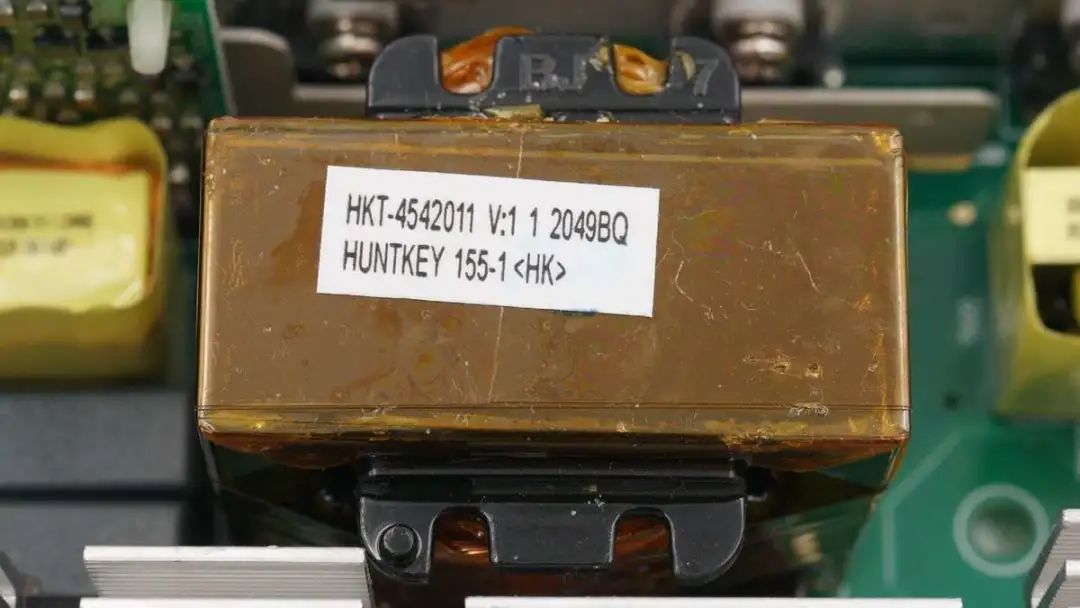

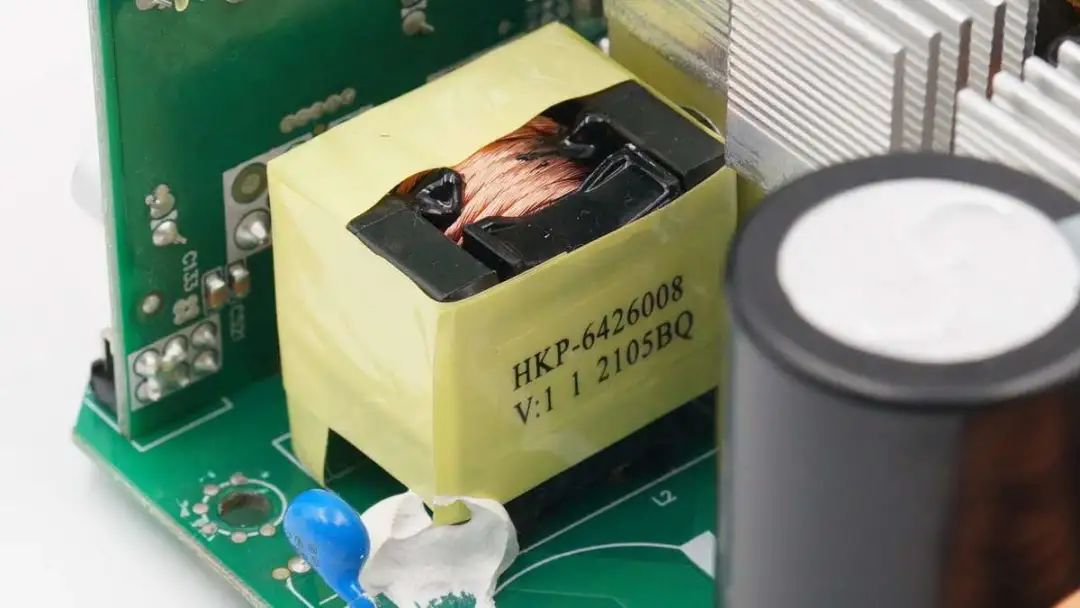

变压器特写，也是来自航嘉。

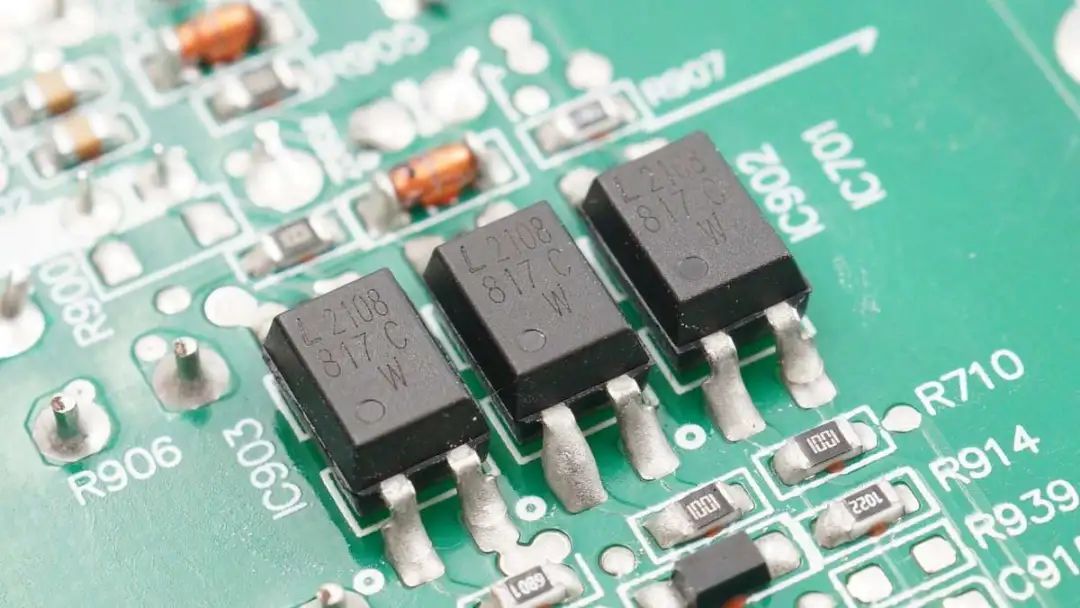

三颗817C光耦。

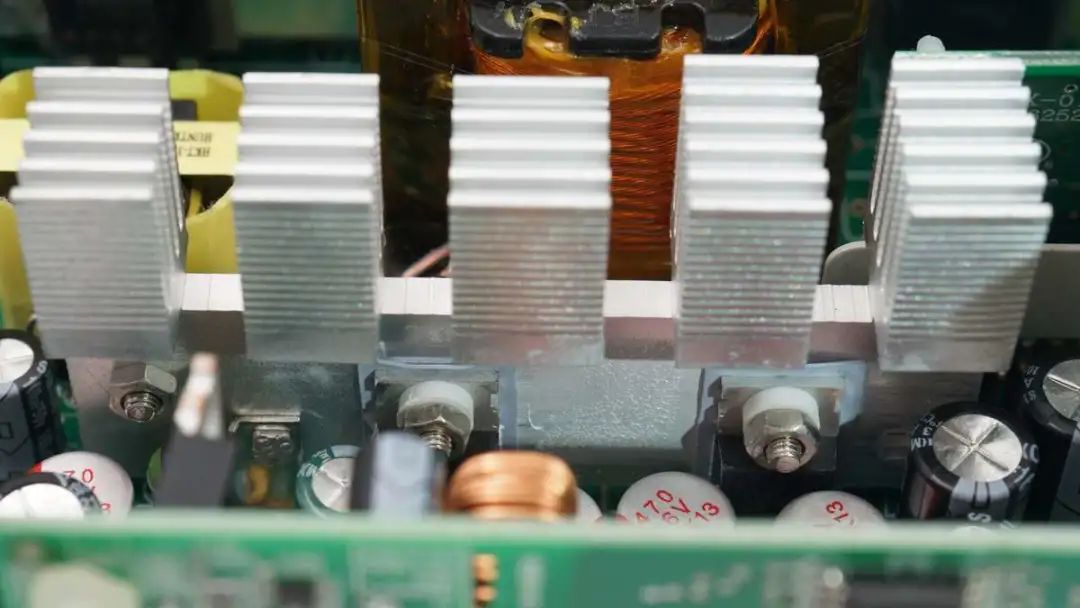

小散热片上固定有三颗MOS管，其中最右侧一颗用于辅助电源同步整流输出，另外两颗作为LLC开关电源同步整流管。
散热片另一面还有两颗LLC开关电源同步整流管，螺丝固定。

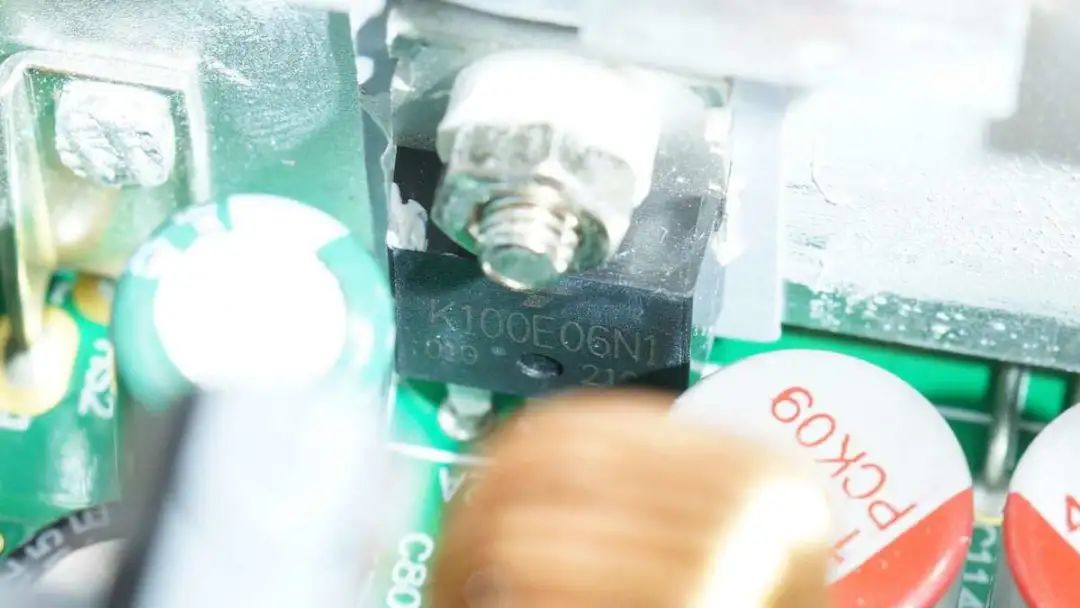

四颗LLC开关电源同步整流管采用东芝TK100E06N1，耐压60V，TO-220封装。

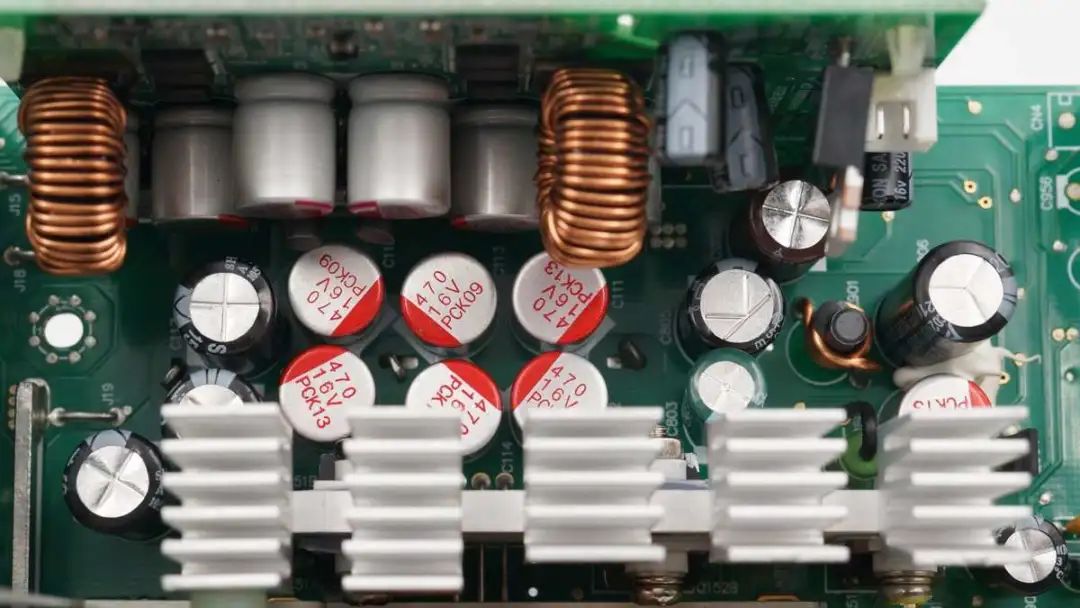

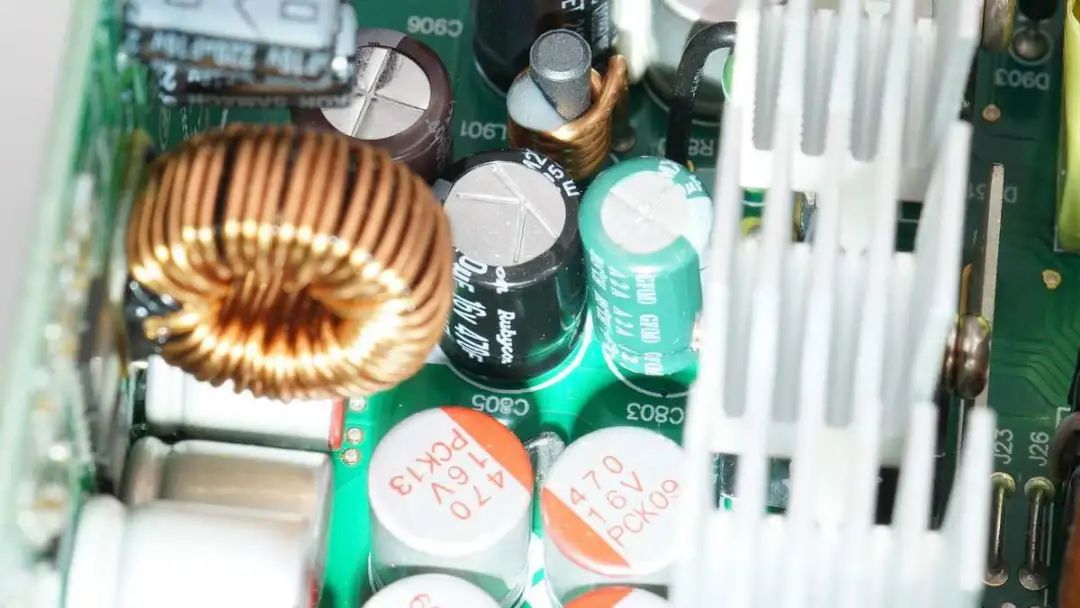

六颗输出滤波固态电容规格都是16V 470μF。
黑色的滤波电解电容来自红宝石，规格为16V，470μF。

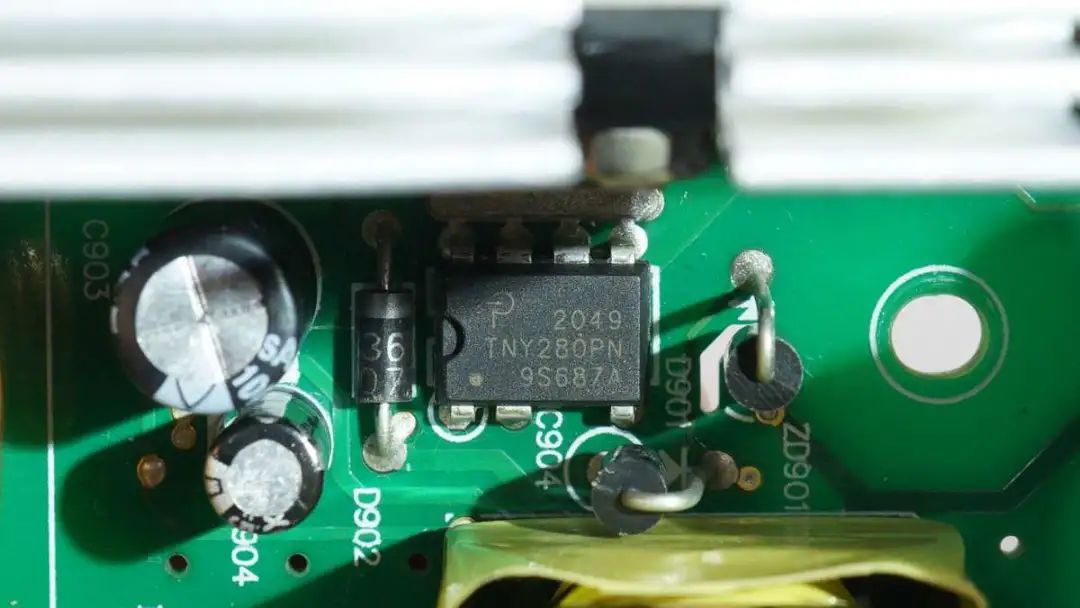

辅助电源控制器采用PI TNY280P，这是一颗灵活性更高、功率范围更大的高效率离线式开关IC。芯片左侧设有供电电容和滤波电容。

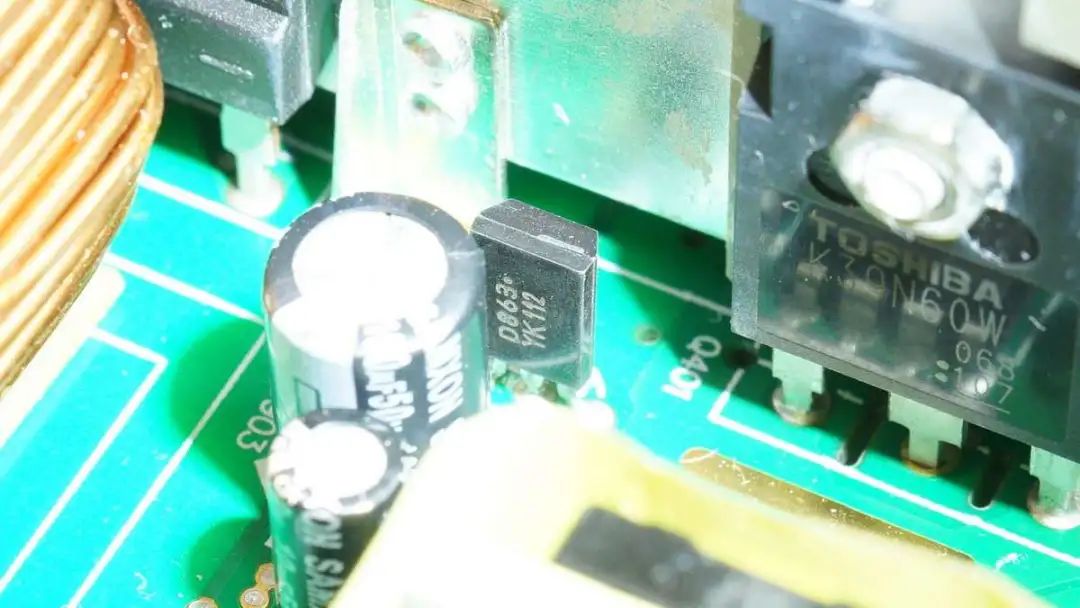

电容来自SAMXON三信，旁边一颗芯片丝印D863。

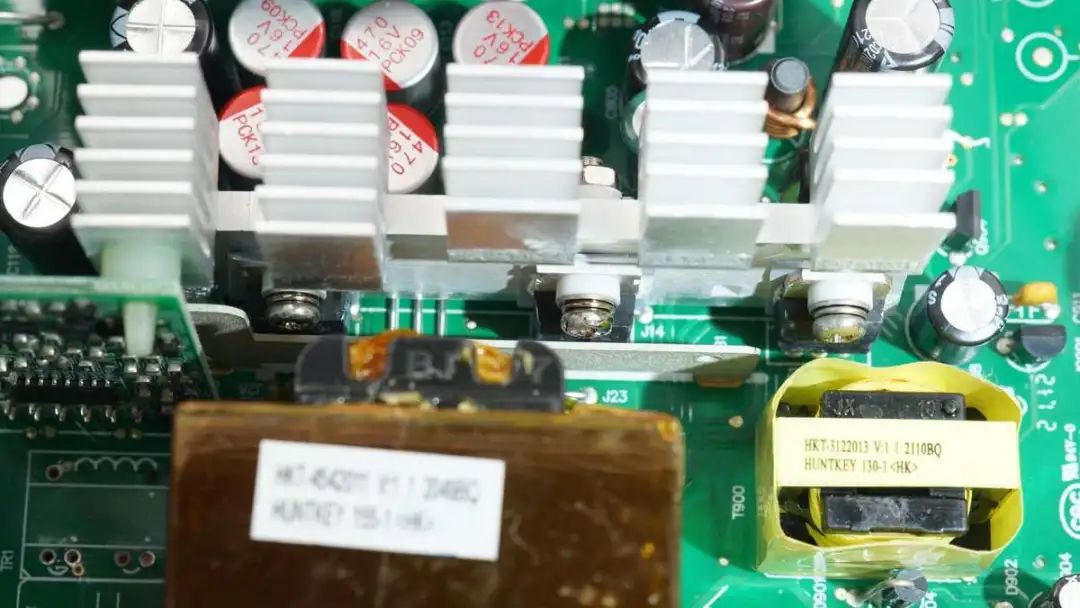

辅助电源变压器特写。

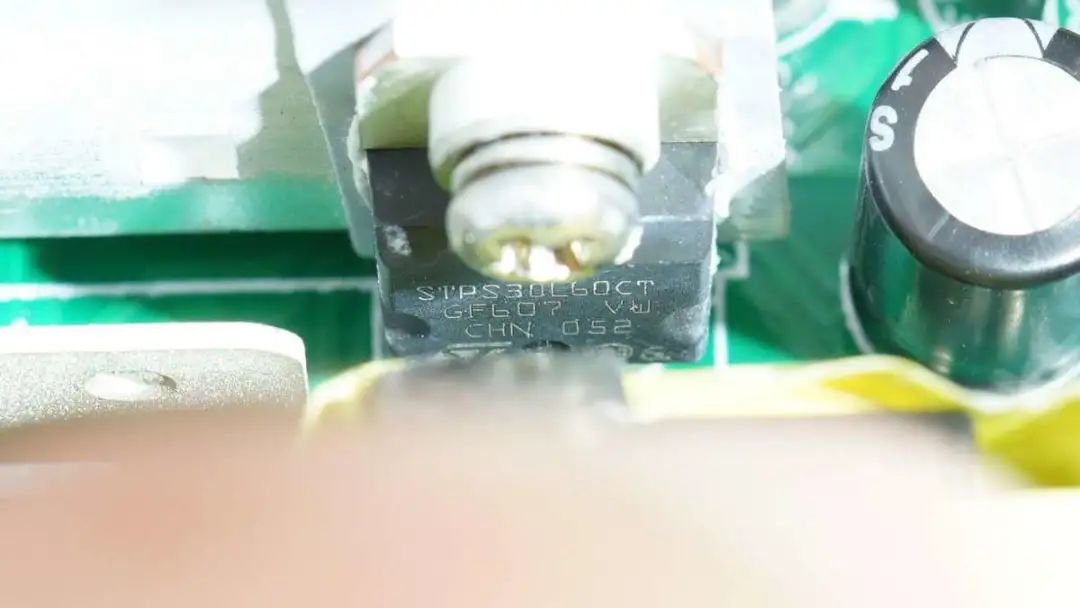

意法STPS30L60CT整流管，耐压60V，TO-220AB封装，用于辅助电源整流输出。
二次降压小板正面设有同步降压控制器以及左侧三颗芯片。
背面设有降压电感、MOS管以及滤波固态电容。

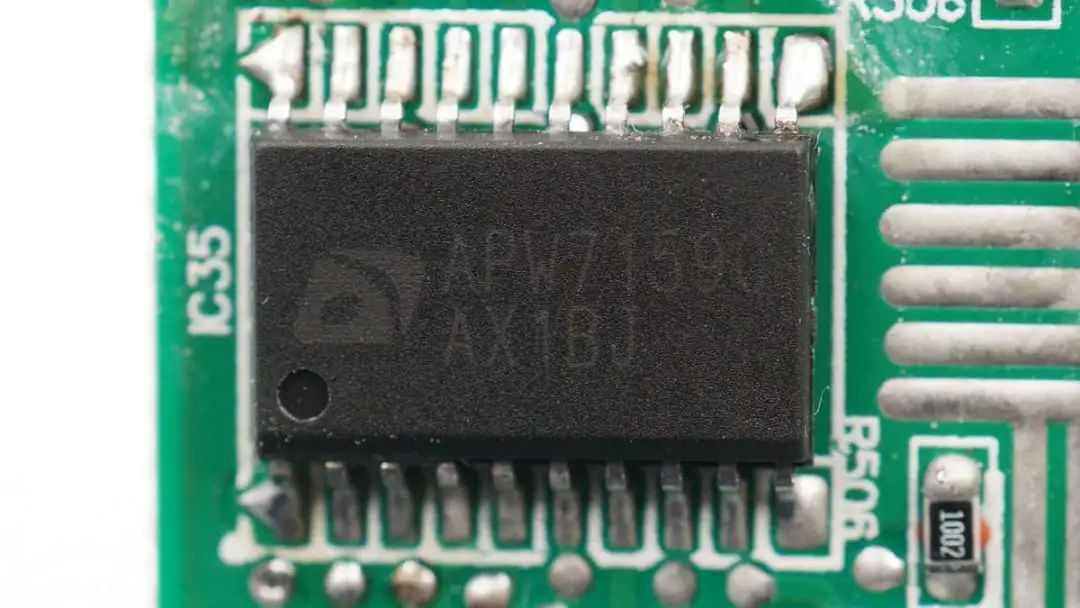

茂达APW7159C双路降压控制器，控制外置同步降压电路用于电源3.3V、5V输出。

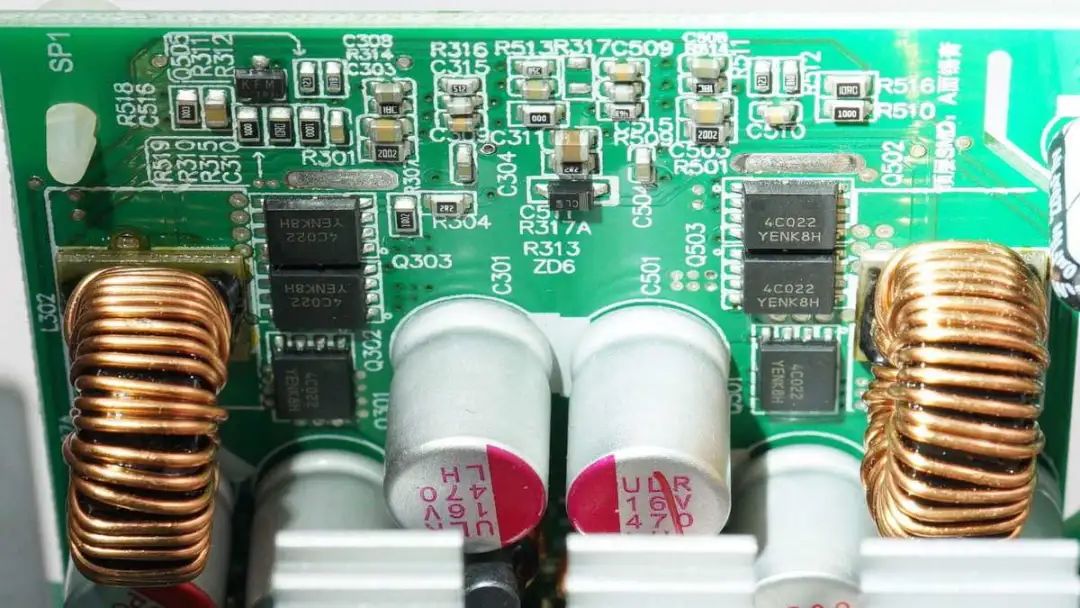

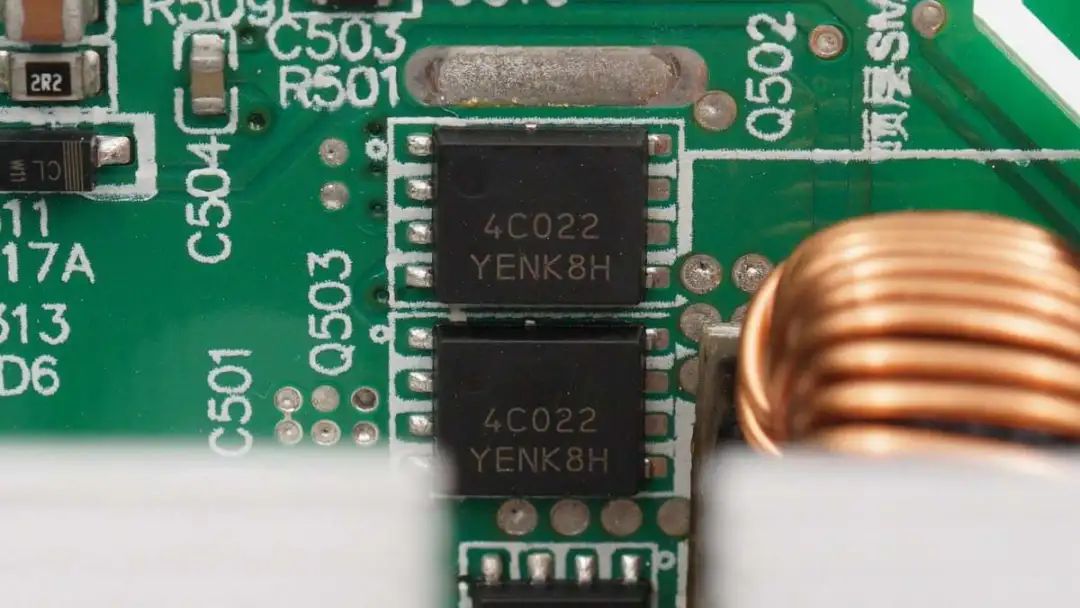

背面六颗MOS相同，安森美 NTMFS4C022N，耐压30V，导阻1.7mΩ。
滤波固态电容采用万裕ULR系列，规格为16V 470μF。

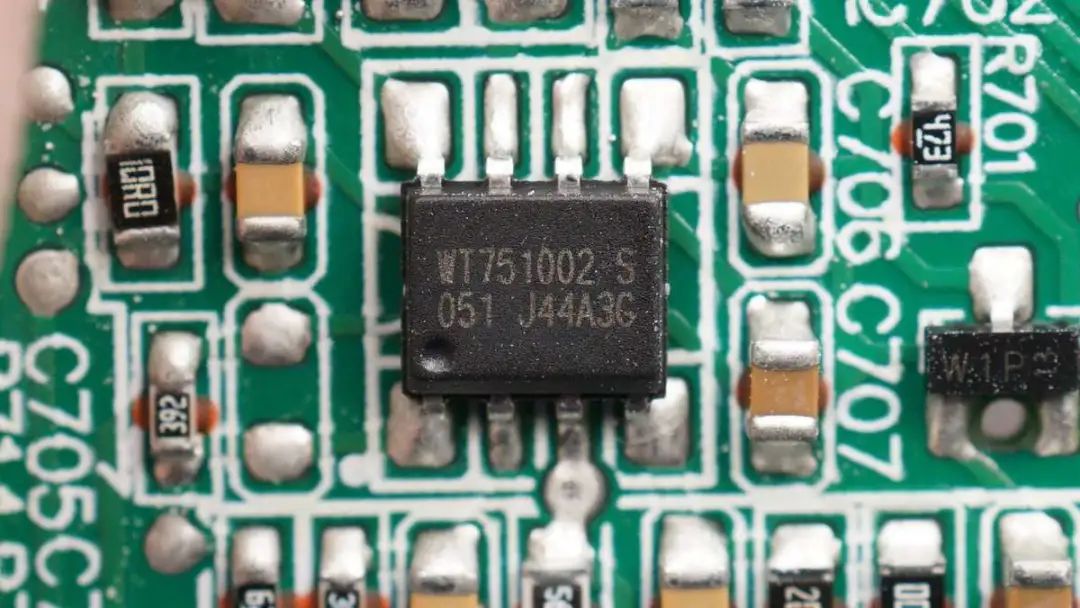

伟诠WT751002S用于电源保护功能。

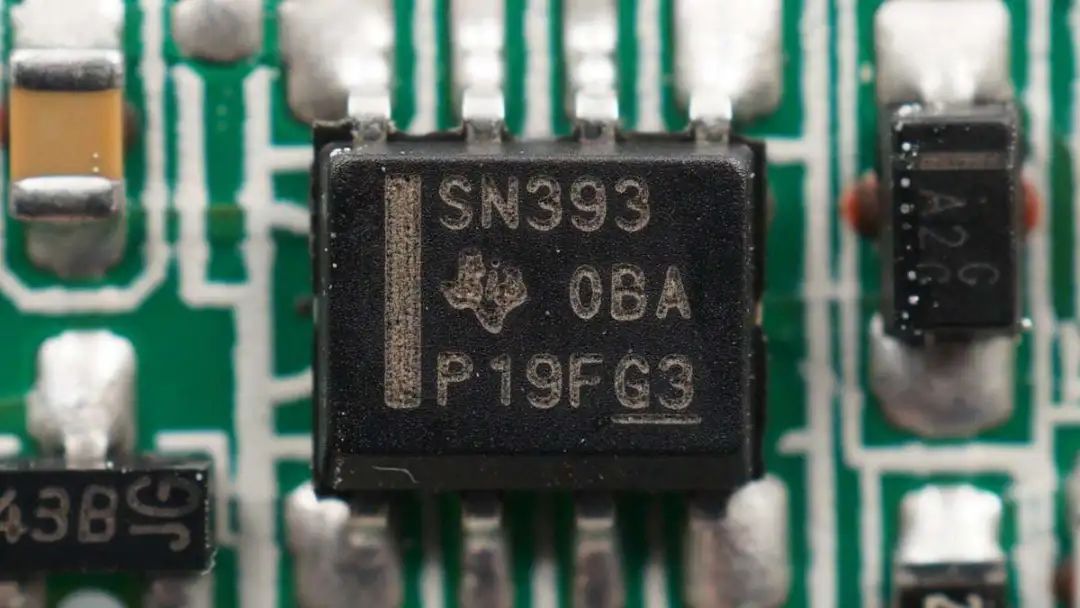

TI SN393双路电压比较器。

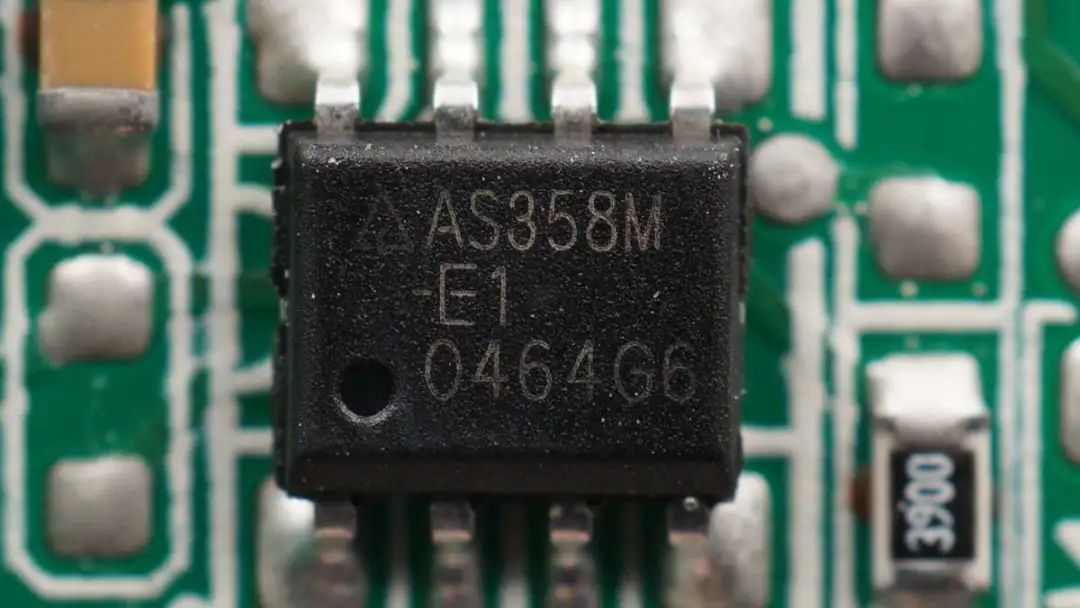

Diodes AS358M，用于电流检测放大。

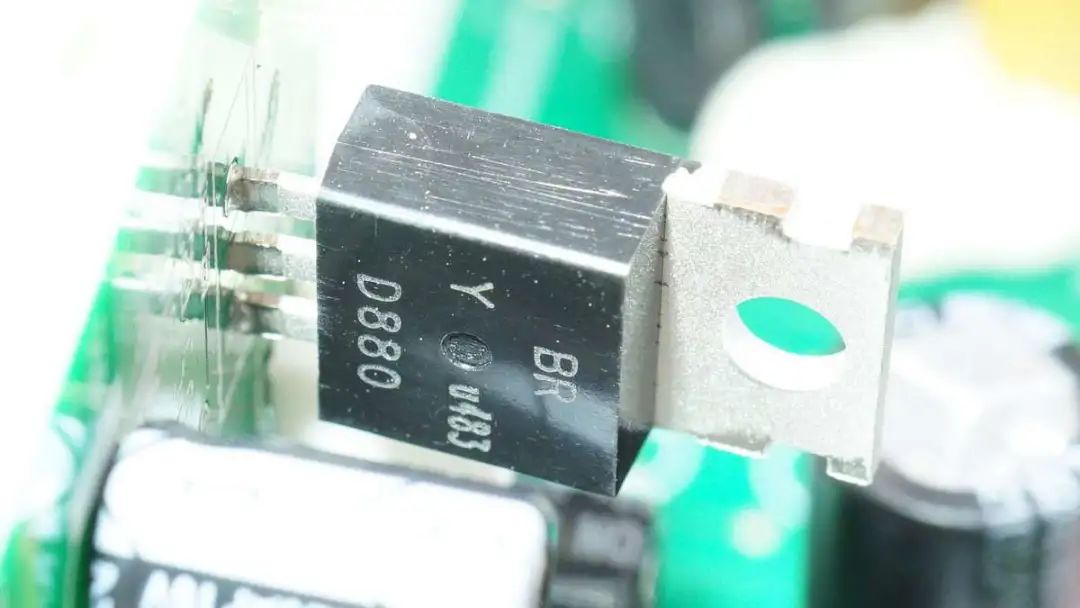

一颗丝印D880的MOS管，控制风扇智能启停。

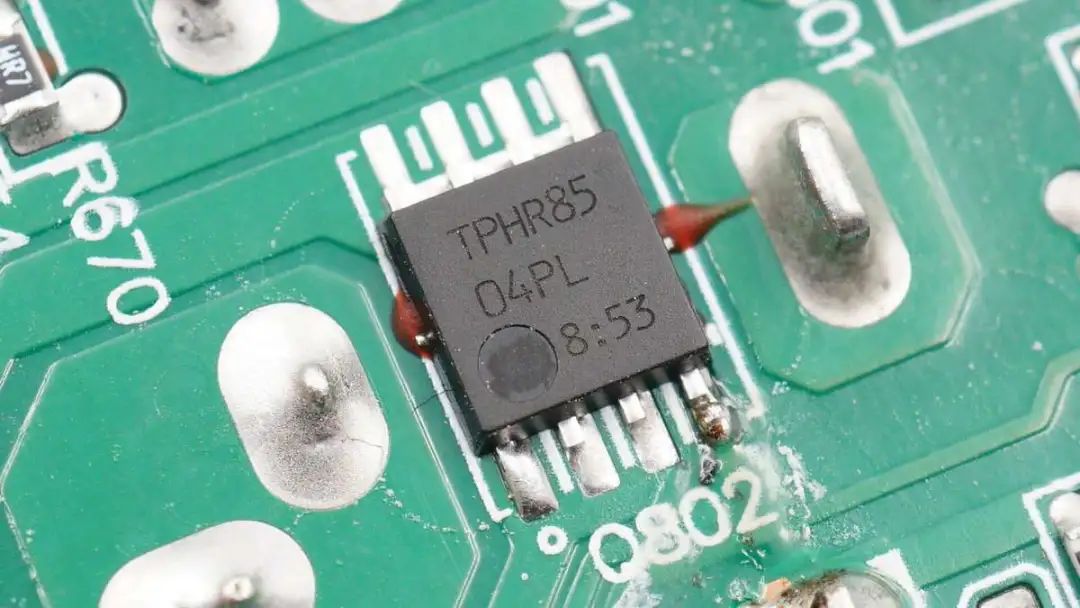

东芝TPHR8504PL MOS管，耐压60V。

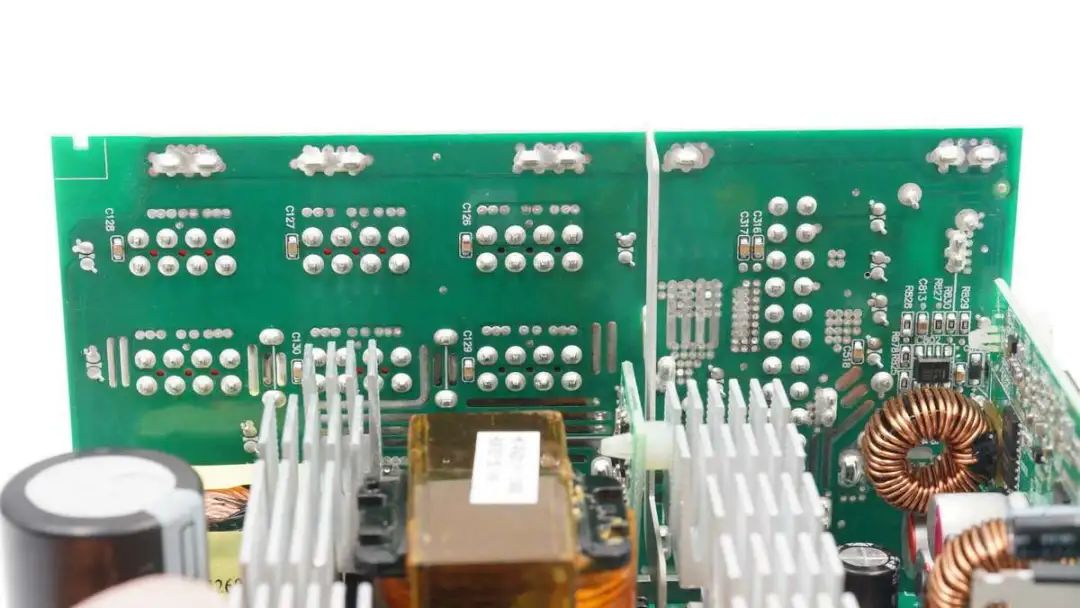

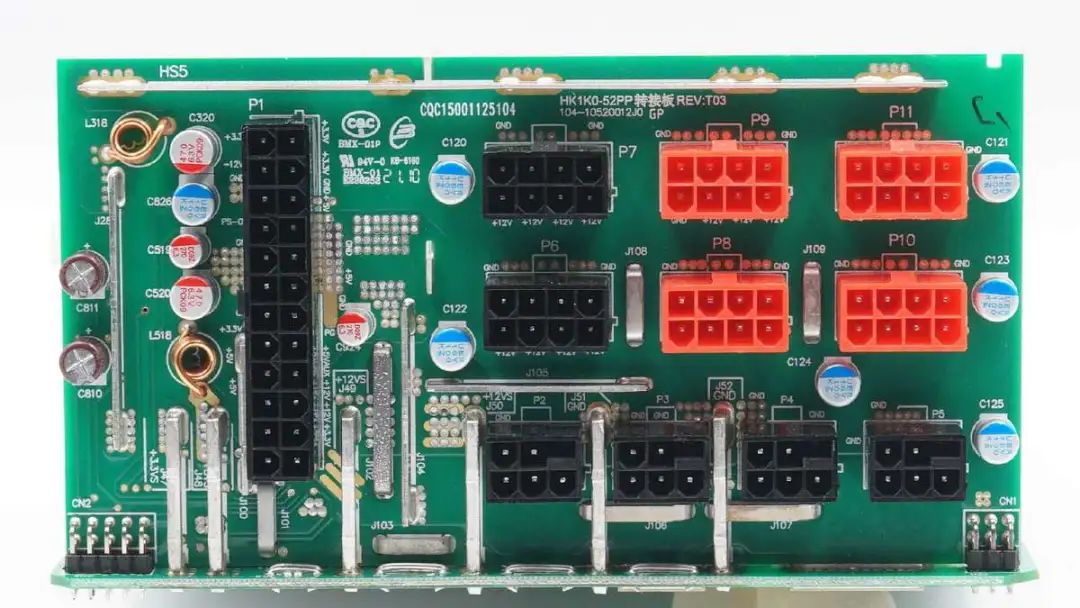

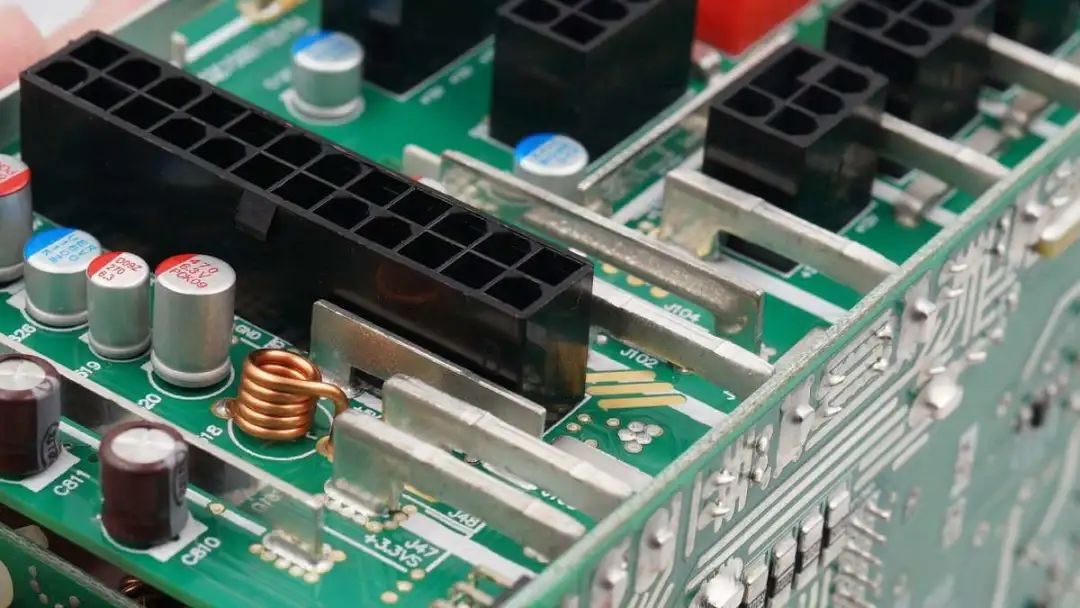

输出端小板正面主要设有接线插座和滤波电感和电容。
底部有多块金属片连接均流及加固。
背面右侧设有一颗芯片。

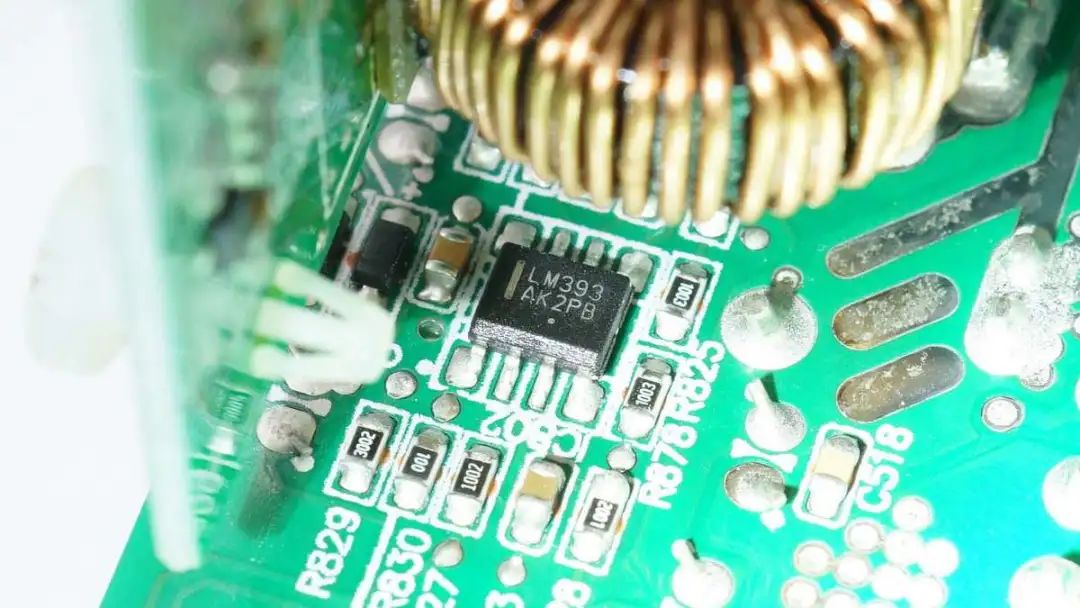

LM393电压比较器。

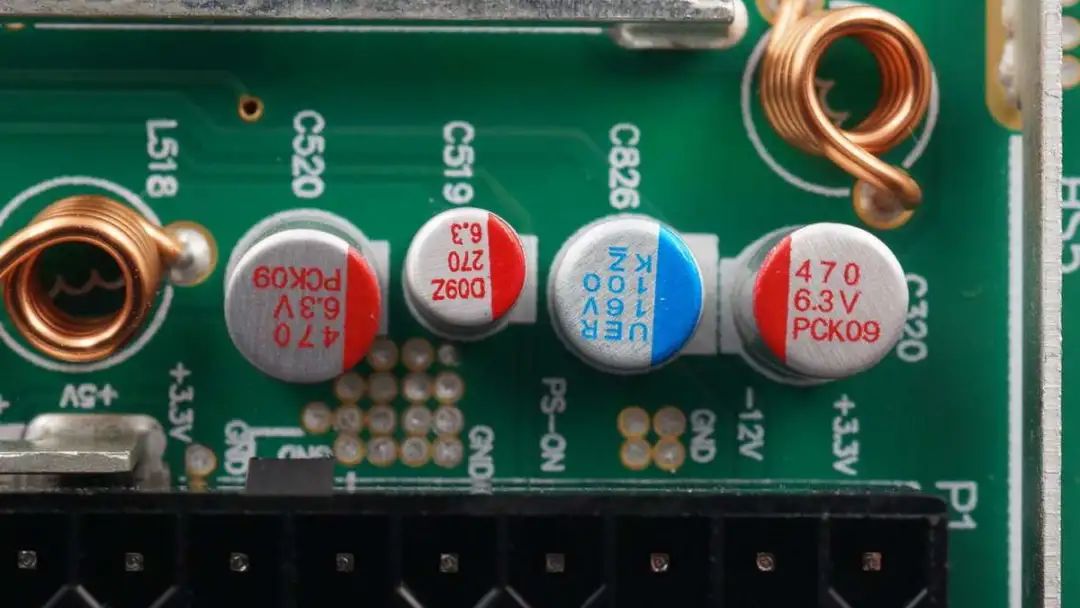

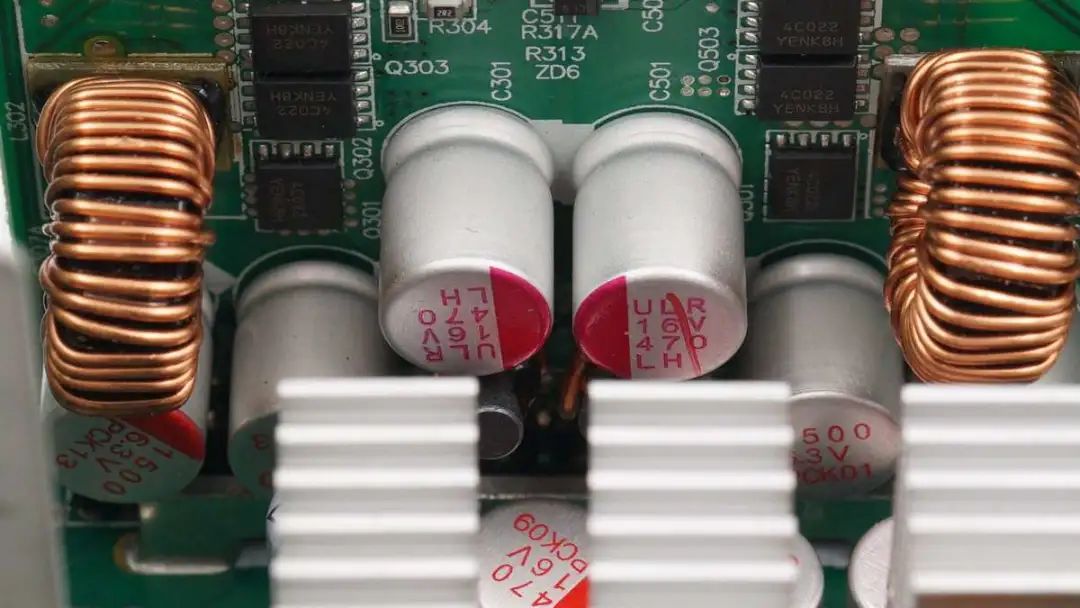

滤波电容特写，分别是6.3V 470μF、6.3V 270μF以及16V 100μF三种规格。

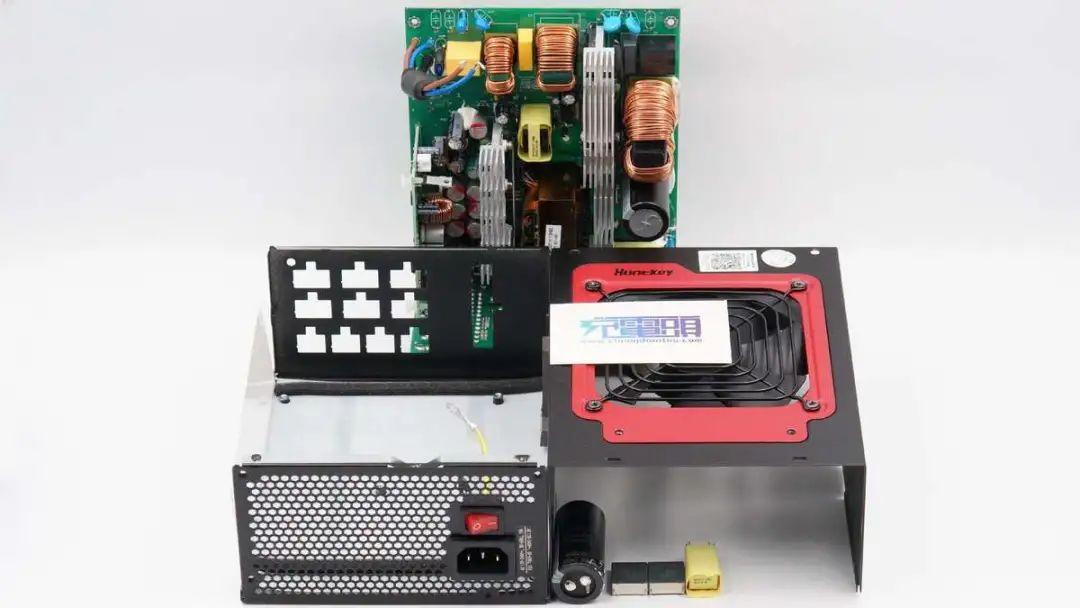

全部拆解完毕，来张全家福。
充电头网拆解总结
作为一款发烧级游戏电源，航嘉MVP K1000拥有大尺寸机身同时采用红黑配色，看上去很硬核霸气，1000W大能量可让广大用户更好的搭配高端板卡。电源附带自主研发设计的AC单手插拔电源线以及全模组定制线材，组装走线插拔都十分方便。
此外MVP K1000支持双4+4CPU供电，最高支持4卡互联。配有智能启停风扇，负载350W以下不转动，超过则会启动智能温控模式，让用户拥有十分十分安静的游戏体验，是一款有颜又能打的产品，实用性非常强。
充电头网通过拆解发现，电源采用PFC+LLC+DC-DC架构设计，核心方案是虹冠CM6500UN+CM6901，PFC升压开关管、LLC开关电源初次级MOS管来自东芝。DC-DC降压控制器采用茂达APW7159C，安森美NTMFS4C022N MOS降压输出。其它一些器件来自意法、德州仪器、PI等大厂。电容也是采用金山、万裕、三信和红宝石这些知名品牌，还采用了日系固态电容滤波，整体的用料也很足。
