OPA2673是双通道、宽带、高输出电流放大器和具有有源离线控制的 PLC 线路驱动器

产品详情

描述：

OPA2673提供电力线调制解调器驱动器和测试测量应用所需的高输出电流和低失真。OPA2673 在 5.75V 至 13V 的电源下运行，消耗 16.5mA/通道的低静态电流以提供非常高的 700mA输出电流。OPA2673 可以通过 460 mA 保证的最小输出电流驱动（在 25 °C 下）支持最苛刻的电力线调制解调器要求。

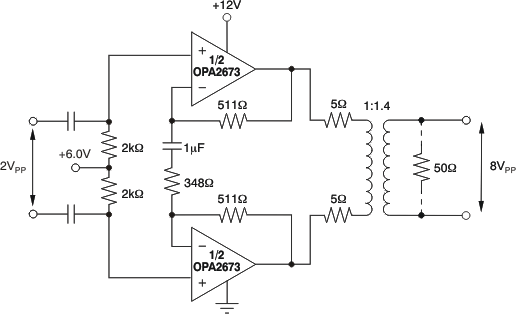

包括电源控制功能，以最大限度地减少系统功耗。两条逻辑控制线允许四种静态功率设置：全功率、75% 偏置功率、50% 偏置功率和具有主动离线控制的离线模式，即使输出引脚上存在大信号，也能呈现高阻抗。OPA2673 的两个通道可以独立用作单独的AD260BND-3运算放大器，也可以配置为差分输入到差分输出的高电流线路驱动器。

特性：

●宽带操作：340 MHz (G = 4V/V)

●单位增益稳定：600 MHz (G = 1V/V)

●高输出电流：700 mA

●TDMA 的主动离线模式

●可调功率模式：

○全偏置模式：16.5 mA/通道

○75% 偏置模式：12.5 mA/通道

○50% 偏置模式：8.5 mA/通道

○离线模式：2.4 mA/通道

●双极电源范围：±3.5 V 至 ±6.5 V

●单电源范围：5.75 V 至 13 V

●高压摆率：3500V/μs

●过温保护电路

●输出电流限制 (±1 A)

参数：

建筑学：当前FB

通道数 (#)：2

总电源电压 (Min) (+5V=5, +/-5V=10)：5.75

总电源电压（最大值）（+5V=5，+/-5V=10）：12

GBW (典型值) (MHz)：600

带宽@Acl (MHz)：600

Acl，最小规格增益 (V/V)：1

压摆率（典型值）（V/us）：3000

平带 Vn (Typ) (nV/rtHz)：2.4

1 kHz 时的 Vn（典型值）（nV/rtHz）：2.4

每通道 Iq (Typ) (mA)：16

Vos（偏移电压@ 25 C）（最大值）（mV）：7

轨对轨：不

特征：关断，可调 BW/IQ/IOUT

工作温度范围 (℃)：-40 到 85

CMRR（典型值）(dB)：56

输入偏置电流 (Max) (pA)：2500万

偏移漂移（典型值）（uV/C）：25

输出电流（典型值）（mA）：700

二次谐波 (dBc)：67

三次谐波 (dBc)：80

@兆赫：10
