方寸微电子：走出商秘信创圈子，基于RISC-V向通用领域拓展

“我们原先的主要产品是面向商秘和信创领域，所以大家在通用市场上可能没太听说过我们。但是从今天要介绍的这一款芯片开始，我们就要逐渐走出之前所专注的圈子，往工控、车规等更加通用的领域做出拓展。“12月17日，在中国RISC-V产业联盟、芯原微电子和上海集成电路产业集群发展促进机构共同主办的首届滴水湖中国RISC-V产业论坛上，方寸微电子科技有限公司研发副总监李冠说到。

方寸微电子科技有限公司研发副总监李冠

《2021年度中国IC设计调查》开始了！本调查针对中国IC设计公司专业人士进行，包括EDA/IP/IC设计、设计重心与制造工艺、个人发展和工作习惯相关问题四个部分，仅限中国本土IC公司工程师参与，完善信息参与调查将有机会获得最新半导体行业魔法书《观点》！ 点击链接参与调查：http://emediasurvey.mikecrm.com/89t6f5q

李冠在会上介绍的T690，是方寸微电子研发的高安全高可靠的嵌入式网络处理器芯片，是公司走向RISC-V第一款芯片，也是从安全走向通用第一款里程碑式的芯片。

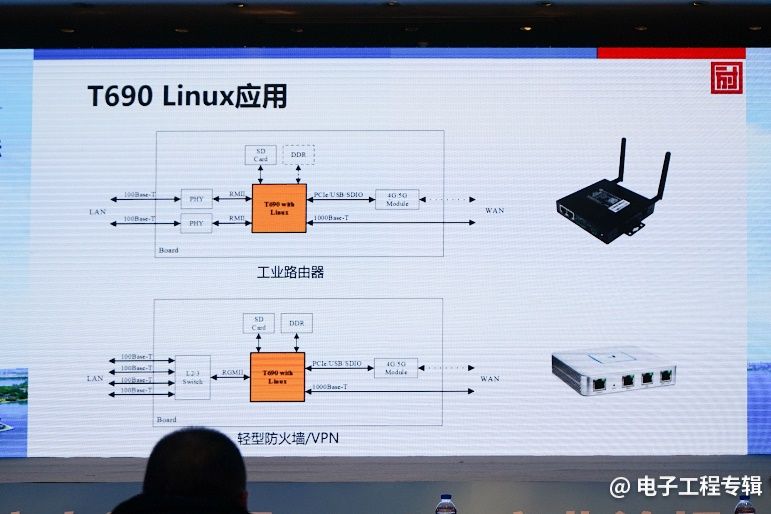

据介绍，该芯片主要面向物联网网关、工业路由器、车载网关、轻型VPN等边界网络安全设备提供单芯片解决方案。如上图所示，中间橘黄色的就是T690芯片。以工业路由器应用为例，T690作为主控可以通过外挂两颗百兆的PHY连接以太网，通过挂接4G模块实现4G网络介入，也可以通过千兆网络用网线上网。DDR用虚线框是出于节省用户成本，可通过内嵌从32M到128M不等的DDR满足低成本要求。第二个例子是轻型防火墙和VPN，芯片左侧通过RGMII接口接一颗Switch芯片，L2、L3 Switch都可以。因为轻型网关LAN口有数量需求，在提供LAN口并不多的情况下，可以通过这种接口扩展网络接口。

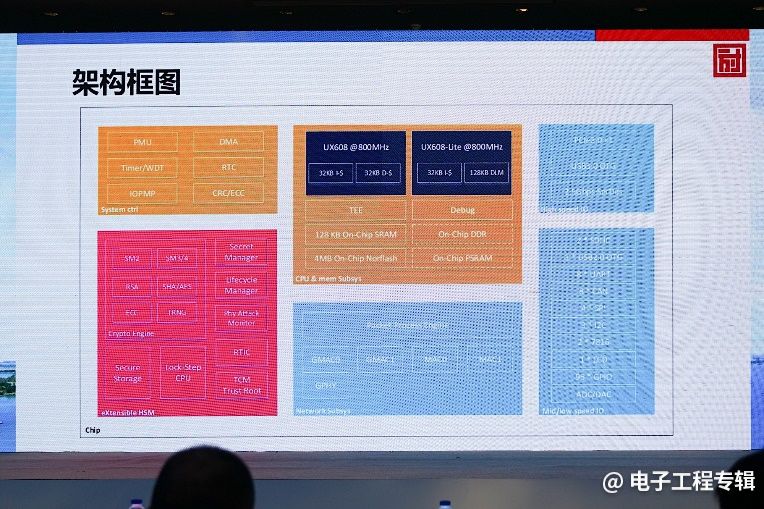

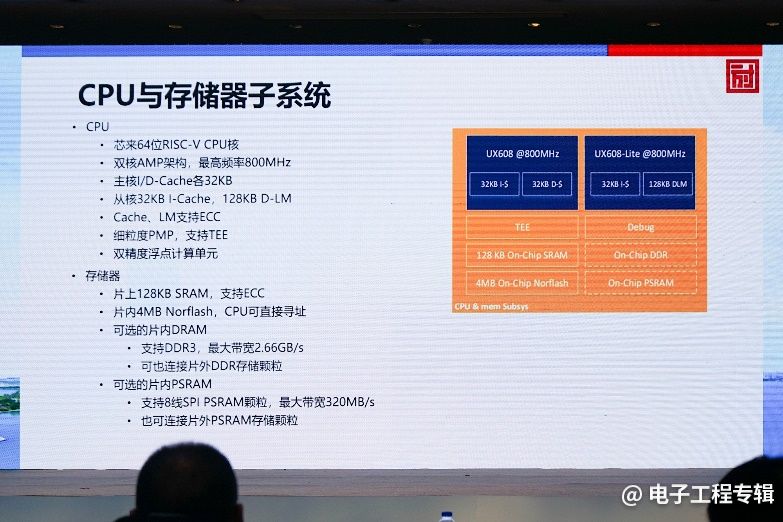

T690选用双核AMP架构，最高频率800MHz。内置芯来科技高性能RISC-V处理器核，主核可运行Linux操作系统适配既有软件生态，从核可运行RTOS实现高实时性事务处理。主核I/D-Cache各32KB，从核32KBI-Cache，128KBD-LM。存储器内部还有片上128KBSRAM，支持ECC。内置片内4MBNorFlash，CPU可直接寻址。可选内置DRAM或者是PSRAM，如果可以选用内置PSRAM或DRAM可以节省一片RAM器件。

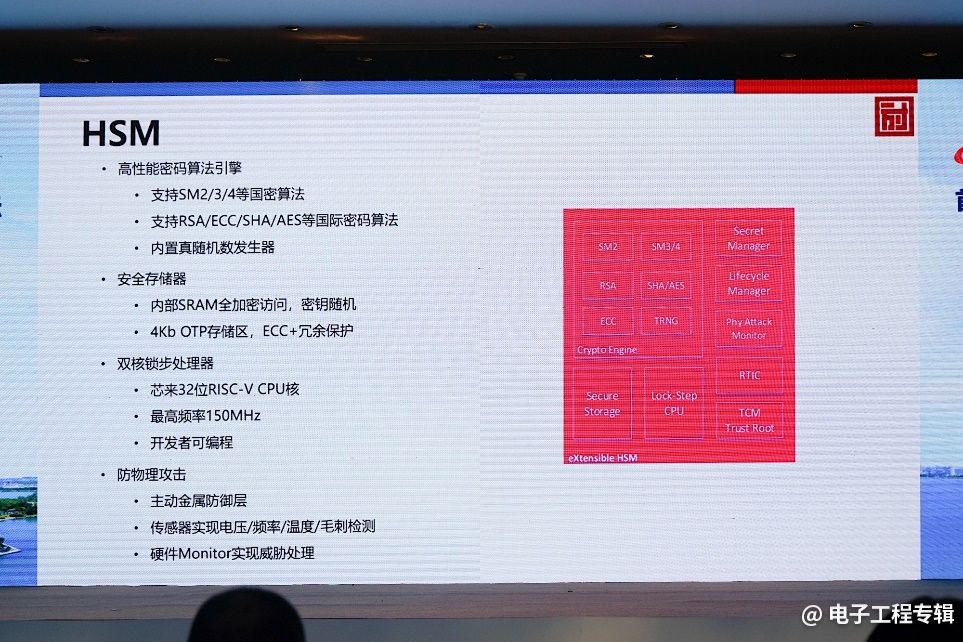

此外，T690芯片具备强Security属性，内置HSM内嵌一颗双核Lock-StepRISC-V处理器，提供极速密码运算与安全数据存储，符合国密二级及EAL5+要求；内置PMP和IOPMP组件实现片上资源隔离及权限保护，提供TEE功能。通过内存ECC、总线CRC、安全岛等机制保证稳定可靠，满足车规级功能安全要求。

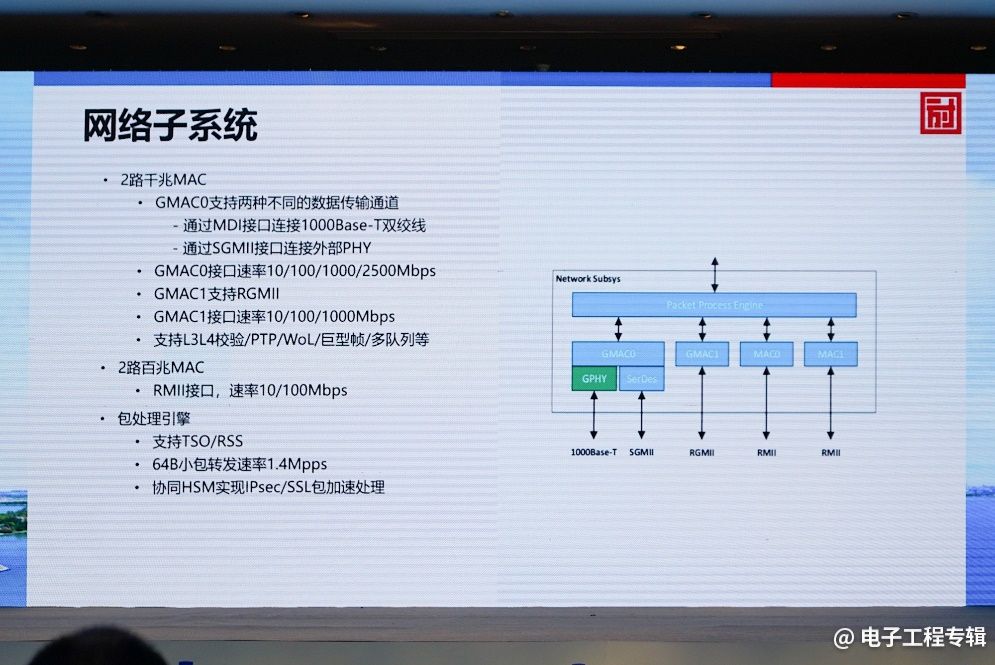

T690支持PCIe3.0、USB3.0、GbE等高速通信接口，尤其针对GbE提供优化的卸载加速引擎，实现与外部的高速互联；提供多路SDIO、LCD、CAN、I2C、SPI、UART、GPIO等中低速IO和ADC、DAC接口，满足中低速通信及现场控制要求；搭载完善的SDK，全面涵盖Linux、RTOS、Bare-Metal三个抽象层次，满足不同层次的应用开发需求，除网络安全领域外也可用于其他嵌入式应用场合。

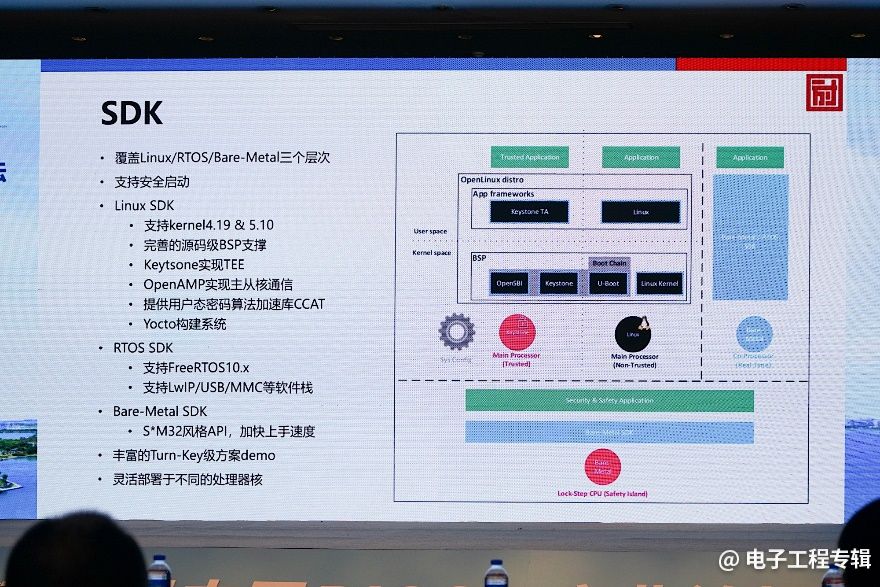

T690芯片搭载较完备的SDK，从Linux、RTOS到Bare-Metal全覆盖。“如果在部署应用时要跑Linux的开源软件，可直接在主核上Linux系统中跑；如果对于实时性有要求，可以在从核上跑。如果有更进一步的要求，也不想跑IQS，那么两个CPU核都可以跑Bare-Metal，这样它呈现的就是一款高性能MCU。”李冠说到。

据透露，T690即将流片，并在2022年Q2回片，调试完成后就可以提供样片。

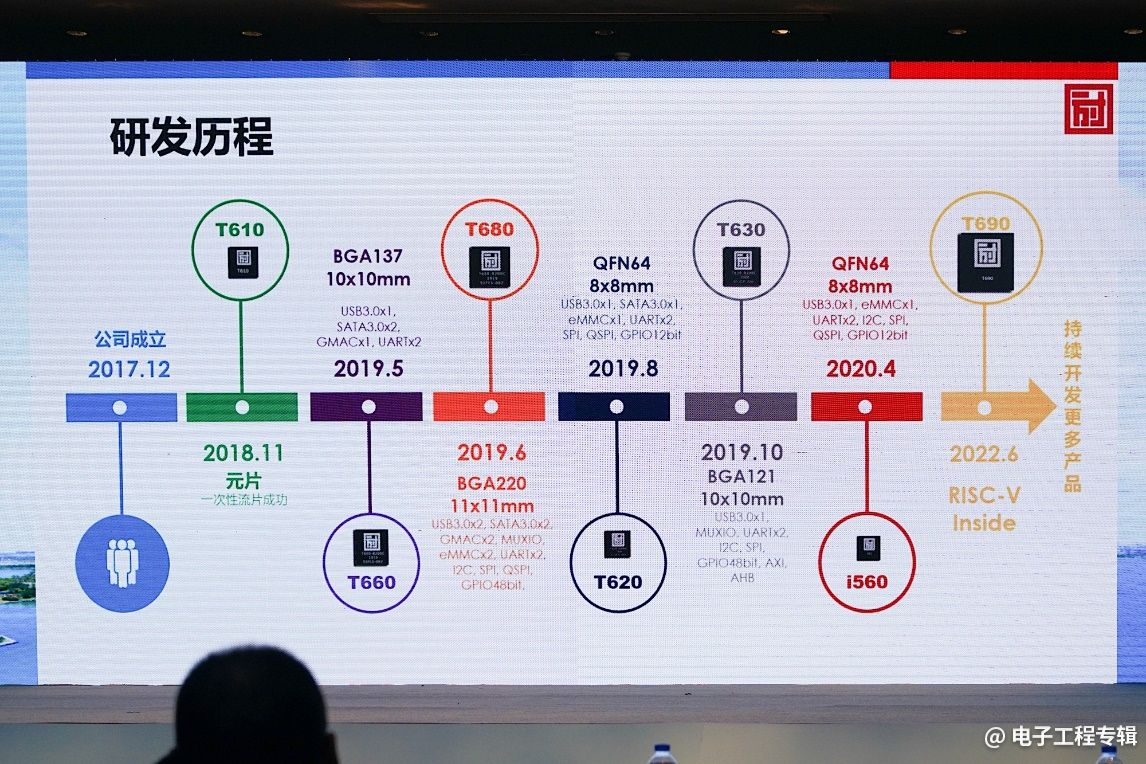

资料显示，方寸微电子科技有限公司2017年成立，总部位于济南，现已在北京、上海、深圳、青岛设有分公司和研发中心，人数已接近100人，研发占比70%。作为网络安全SoC处理器供应商，方寸产品已大量商用于各类信息安全终端，合作客户300多家，目前已经量产的7款芯片有500万出货量。

李冠表示，方寸致力于高端密码处理器、高性能网络安全芯片、高速接口控制芯片的研发、设计和销售，在集成电路架构设计、安全密码算法、核心技术自主可控、大规模量产及品质管控等综合能力上具有优势，公司将持续为信创安全、工业、网络通信、汽车等重点领域提供完整的芯片级解决方案。
