兆欧表摇表的运用办法

兆欧表俗称摇表，是用来丈量大电阻和绝缘电阻的，它的计量单位是兆欧（MΩ），故称兆欧表。兆欧表的品种有许多，但其效果大致一样。

手摇式兆欧表

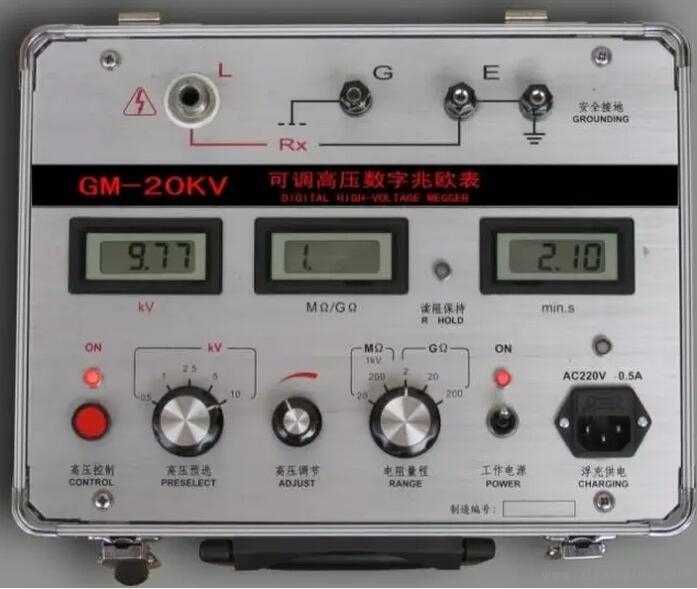

电子式兆欧表
1、兆欧表选用规则兆欧表的电压等级应高于被测物的绝缘电压等级。所以丈量额外电压在500V以下的设备或线路的绝缘电阻时，可选用500V或十00V兆欧表；
丈量额外电压在500V以上的设备或线路的绝缘电阻时，应选用十00~2500V兆欧表；丈量绝缘子时，应选用2500~5000V兆欧表。 通常状况下，丈量低压电气设备绝缘电阻时可选用0~200MΩ量程的兆欧表。

2、绝缘电阻的丈量办法兆欧表有三个接线柱，上端两个较大的接线柱上别离标有“接地”（E）和“线路”（L），在下方较小的一个接线柱上标有“维护环”（或“屏蔽”）（G）。
（1）线路对地的绝缘电阻将兆欧表的“接地”接线柱（即E接线柱）牢靠地接地（通常接到某一接地体上），将“线路”接线柱（即L接线柱）接到被测线路上，如下图所示。
衔接好后，顺时针摇摆兆欧表，转速逐步加速，坚持在约120转/分后匀速摇摆，当转速安稳，表的指针也安稳后，指针所指示的数值即为被测物的绝缘电阻值。

实习运用中，E、L两个接线柱也能够恣意衔接，即E能够与接被测物相衔接，L能够与接地体衔接（即接地），但G接线柱决不能接错。

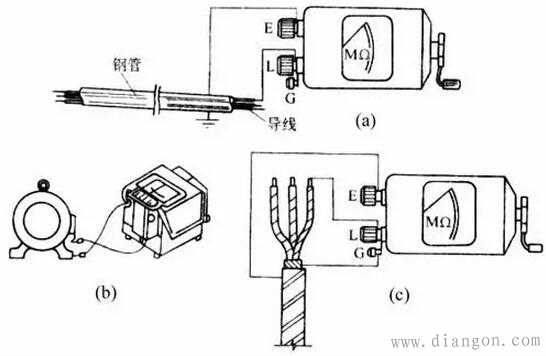

（a）丈量线路的绝缘电阻
（b）丈量电动机绝缘电阻
（c）丈量电缆绝缘电阻
（2）丈量电动机的绝缘电阻将兆欧表E接线柱接机壳（即接地），L接线柱接到电动机某一相的绕组上，如上图所示，测出的绝缘电阻值便是某一相的对地绝缘电阻值。
（3）丈量电缆的绝缘电阻丈量电缆的导电线芯与电缆外壳的绝缘电阻时，将接线柱E与电缆外壳相衔接，接线柱L与线芯衔接，一同将接线柱G与电缆壳、芯之间的绝缘层相衔接，如上图c所示。

3、运用留意（1）运用前应作开路和短路实验。使L、E两接线柱处在断开状况，摇摆兆欧表，指针应指向“∞”；将L和E两个接线柱短接，渐渐地翻滚，指针应指向在“0”处。这两项都满意恳求，阐明兆欧表是好的。
（2）丈量电气设备的绝缘电阻时，有必要先堵截电源，然后将设备进行放电，以确保人身安全和丈量精确。
（3）兆欧表丈量时应放在水平方位，并用力按住兆欧表，避免在摇摆中晃动，摇摆的转速为120转/分钟。
（4）引接线应选用多股软线，且要有杰出的绝缘功用，两根引线切忌绞在一同，避免构成丈量数据的不精确。
（5）丈量完后应立即对被测物放电，在摇表的摇把未中止翻滚和被测物未放电前，不行用手去触及被测物的丈量有些或撤除导线，以防触电。
