　　回路电阻测试仪简介

　　回路电阻测试仪（Loop Resistance Tester）又称接触电阻测试仪，是用于开关控制设备的接触电阻、回路电阻测量的专用仪器。

　　回路电阻测试仪原理

　　回路电阻测试仪采用脉宽调制式高频开关电源提供大于100A的测试电流，当按下测量键时，高频开关电源输出大于100A以上的测试电流，同时采样电路开始采样，取得的信号经放大器放大，由A/D转换器将模拟信号转换成数字信号后，再经微处理器对数据进行滤波、运算、处理，最后送显示器显示出此次测量的电流和电阻值。显示10秒钟后，系统自动复位。当被测的回路电阻值小于400μΩ时，测量的最小分辨率为0.1μΩ，当被测的回路电阻值大于400μΩ时，测量的最小分辨率为1μΩ。

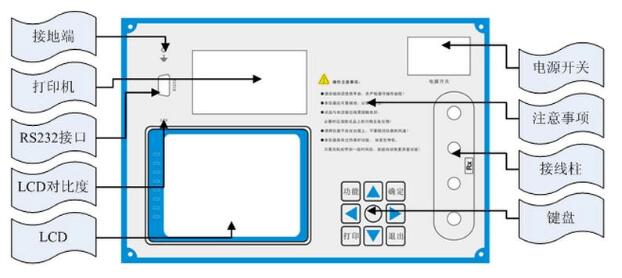

　　回路电阻测试仪面板说明及接线

　　接地端：连接大地的连接端。

　　打印机：打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮打印试验结果。

　　RS232：RS232是与计算机相连的串口通信接口，是用户选配接口，本装置没有配置这个接口。

　　LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。

　　LCD： 320X240像素点阵白色背光液晶，在阳光和黑暗环境下都十分清楚。

　　电源开关：工作电源，带保险丝。

　　回路电阻测试仪使用方法步骤

　　1、按四端子接法接线。

　　2、打开电源。

　　3、按测量键即可（如电流显示A值小于100A后，可通过面板电流微调进行校正）。

　　4、测量显示值后，需保存数据。

　　5、测量结束后，请关掉电源。

　　6、测试钳请爱护。

　　回路电阻测试仪的使用

　　1、按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。

　　2、接通AC220V电源（注意：电源进线的第三根线即保护地必须接到大地），按下电源开关，此时电流表、电阻表显示“000”（可在未数允许一位数跳动）。

　　3、按测量开关，调节电流输出旋钮（按顺时针）至电流表头显示“100.0”时，再读取阻值表头上的数字即为被测试品的阻值，并作记录。（若显示“1”表示所测回路超量程）。

　　4、测试完毕，将电流输出调节旋钮（按逆时针）调至最小，复位测量开关，再切断电源开关。如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。

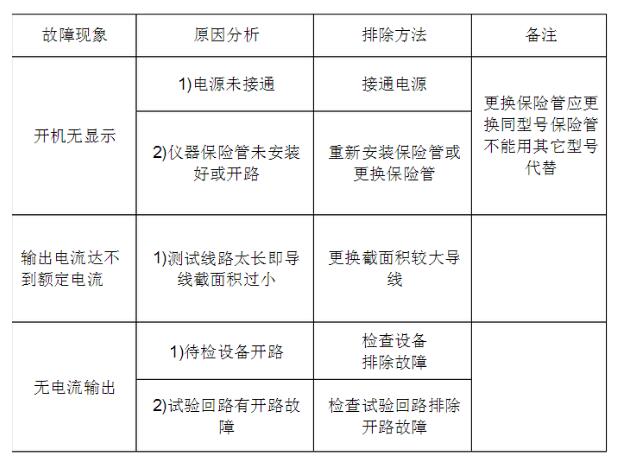

　　回路电阻测试仪故障分析与排除

　　回路电阻测试仪注意事项

　　1、打开电源测试之前，应先将电流输出端与被试品接好。

　　2、仪器应放置于干燥、通风，无腐蚀性气体的室内。

　　3、请不要私自拆卸、分解或改造仪器，否则有触电的危险。

　　4、请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之列。

　　5、为发挥本产品的优秀性能，在使用本公司产品前请仔细阅读使用说明书。

　　回路电阻测试仪维护保养

　　1、运输

　　设备需要运输时，建议使用仪器包装木箱和减震物品，以免在运输途中损坏，造成不必要的损失。

　　设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许最高堆码层数为二层。

　　运输设备途中，仪器面板应朝上。

　　2、贮存

　　设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。

　　设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。
