Speedster7t FPGA芯片中GDDR6硬核控制器详解

1. 概述

为了适应未来硬件加速、网络加速对片外存储器的带宽需求，目前市面上的高端FPGA主要采用了两种解决方法。第一种最常见的就是HBM2高带宽存储器，2016年1月，HBM的第二代技术HBM2正式成为工业标准。集成了HBM2存储器的高端FPGA可以提供高达460GB/s的带宽，但是因为HBM2技术工艺要求高，目前芯片的良率和产量都会受到很大的影响，所以集成HBM2的高端FPGA成本一直居高不下。第二种是GDDR6存储器，2018年，GDDR6发布，数据速率达到了16Gbps。Achronix看中了GDDR6在数据存储中的带宽优势，在新一代7nm工艺的Speedster7t FPGA集成了GDDR6硬核控制器，最高可支持高达512GB/s的带宽，同时可以有效地控制使用成本。

2. Speedster7t FPGA中的GDDR6控制器

Achronix的Speedster7t FPGA集成了8个GDDR6的硬核，如图1所示。

图1  Speedster7t FPGA架构

每个GDDR6的硬核支持双通道。总的带宽是16Gbps x 16(位宽) x 2(通道) x 8(控制器)/8 = 512 GB/s，每个控制器有两个独立的访问通道，每个通道的数据位宽为16位。这些GDDR6 控制器和PHY都是硬IP，无需消耗FPGA中的可编程逻辑资源，也无需面对布局布线所带来的时序收敛挑战。这些特征共同使GDDR6方案成为当前高端FPGA性能和成本兼顾的绝佳选择。

3. GDDR6子系统概述

Achronix Speedster7t GDDR6子系统包括GDDR6 PHY和GDDR6控制器，全部采用了硬核设计。整个子系统包括GDDR6 PHY IP、GDDR6控制器IP、时钟和复位模块，APB接口和AXI4用户接口可以连接到二维片上网络（2D NoC）或者内部编程逻辑，如图2所示。

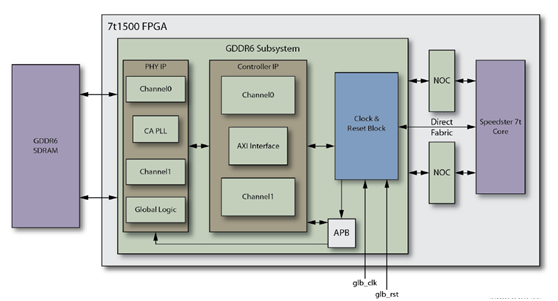

图2  Speedster7t GDDR6子系统框图

时钟和复位模块用来产生支持GDDR6 PHY和GDDR6控制器的时钟以及所需的复位信号，它的输入时钟来自于FPGA片上的PLL。对于数据速率为16Gbps的GDDR6，控制器时钟为1GHz，PHY时钟为500MHz，命令地址时钟跑在2GHz，word clk也就是WCLK运行在8GHz，其他速率需要的时钟如表1所示。

GDDR6控制器IP支持两个通道，每个通道为16bit位宽。两个通道独立访问不同的GDDR6空间。控制器的用户接口为标准的AXI协议，可以连接到二维片上网络上或者直接连到内部的可编程逻辑。在另外一边，控制器和PHY的接口为DFI4.0接口。

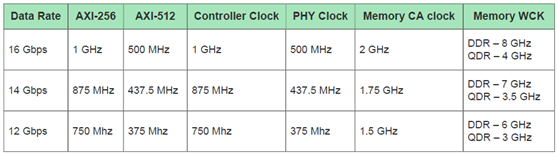

表1  GDDR6支持的时钟频率模式

PHY IP用来连接器件外围的高速GDDR6颗粒，它会像其他DRAM PHY一样产生PRECHARGE、ACTIVE和REFRESH等命令。

APB全称Advanced Peripheral Bus，字面上是先进外围总线的意思，该总线协议是ARM公司提出的AMBA总线结构之一，已成为一种标准的片上总线结构。APB总线接口工作在250MHz，用来配置GDDR6子系统的寄存器，Speedster7t FPGA的配置电路FCU可以在启动的时候通过APB总线接口配置GDDR6子系统的寄存器，用户逻辑模块也可以在FPGA运行的时候通过APB总线接口动态配置GDDR6子系统的寄存器。

4. GDDR6控制器结构

GDDR6控制器模块的详细结构如图3所示。它包括主控部分和其他的一些子模块，比如Multi-port front-end模块，Reorder模块，Read modify Write模块，内存测试模块和内存测试分析模块。

MPFE模块是前端多端口模块，Speedster7t上的GDDR6控制器为每个通道提供了两个MPFE端口，它们支持AXI4协议，每个端口能够提供最大256Gbps的带宽；其中一个AXI端口用于连接到二维片上网络上，位宽为256位，时钟是1GHz。另一个AXI端口用于直接连接到FPGA内部的可编程逻辑资源，位宽为512位，时钟是500MHz。

Reorder模块用来调整发给GDDR6控制器的用户请求的顺序。Reorder模块里有一个深度为64的队列，用于缓存用户请求，只要队列不满就可以接收新的用户请求。在接收到用户请求以后，Reorder模块可以调整用户请求的顺序，进而可以大大提高DRAM的访问效率。用户可以通过设置不同的参数来调整reorder的标准，同时这个模块也可以bypass掉，维持用户请求的原来顺序。

RMW模块是读-修改-写的模块，先读出内存中的数据内容，然后修改单个或者多个bit以后再整体写回。有了这个模块，GDDR6控制器支持将地址mask的功能。

Mem Test和Mem Test Analyzer是用于内存测试的模块，Mem Test内存测试模块支持生成不同的数据类型去写入GDDR6；Mem Test Analyzer内存测试分析模块将读到的数据与期望的数据进行比较，从而验证GDDR6的硬件接口和读写功能是否正常。

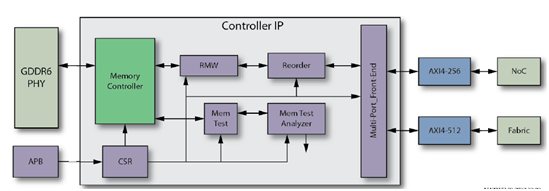

图3  Speedster7t GDDR6控制器框图

GDDR6控制器支持两种模式，正常x16模式和Clamshell x8模式。在x16模式下，控制器提供了每通道16位的双通道接口，可以连接一个GDDR6颗粒。在Clamshell x8模式下，如图4所示，控制器提供了每通道8位的双通道接口，可以连接两个GDDR6颗粒。Clamshell模式提供了一种在不改变控制器带宽的情况下，通过在两个GDDR6颗粒间share地址和命令总线将容量加倍的一种方法。

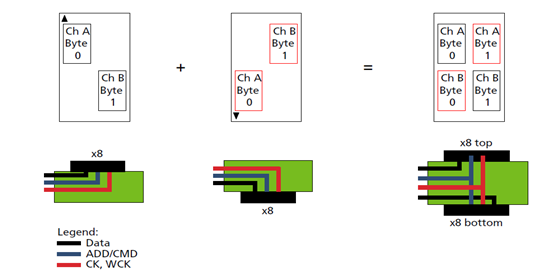

图4  GDDR6 Clamshell模式

后面我们还会继续深入了解Speedster 7t FPGA上的一些其他特性，以及这些特性如何运用在数据加速和网络加速应用中，敬请期待。
