聊聊示波器的基本触发和高级触发的区别

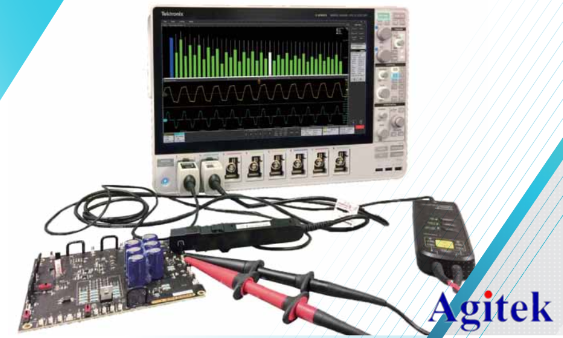

触发(实际就是隔离出感兴趣的信号)是在使用示波器的过程中出现频率最高的几个词之一。在使用示波器观察信号的时候基本上都会用到触发，今天来安泰测试给大家介绍一下示波器基本触发和高级触发的区别：

基本触发模式

最基本且使用最广泛的触发模式是标准边沿触发。该触发使您能够在上升沿、下降沿或两个边沿进行触发。虽然边沿触发的使用和设置都较为简单，但它极易受到噪声的影响，尤其是在处理等于或大于10Gbit信号(电压电平比标准TTL信号小的多)的情况下，这种影响尤为显著。该触发还极易受到振荡的影响，从而造成假触发。

边沿触发的一个变体被称为边沿过渡触发。这种模式可在一个特定的边沿(上升沿、下降沿、或两个边沿)进行触发，它可能需要耗费比规定时间更短或更长的时间，以便从指定的低电压阈值转换到高电压阈值。这对查找非常缓慢的边沿或者非常快速的边沿非常有用，脉冲序列中非常缓慢的边沿会对脉冲定时造成影响，而非常快速的边沿会造成过冲或其他假象波形。它与基本边沿触发具有相同的限制条件。

另一种边沿触发是边沿到边沿触发(也称为延迟触发)。示波器在个边沿事件时做好准备并延迟规定的时间，然后在下一个边沿事件发生时进行触发。这种模式最适用于使用通道1至通道2类型定时(假设两个通道拥有独立的电压控制)的情况。

毛刺信号触发的功能非常强盛，它支持您检测(正尝试测试的)额定数据速率中的额定变化。它使用一个时间限定符，来指定脉冲宽度的时间必需小于开始触发的时间。在这种触发模式下，您需要理解两种技术指标：用户可选择的毛刺信号定时和硬件毛刺信号定时。用户可选择的毛刺信号定时是一个可确保的毛刺信号前提，也是您在触发图形用户界面(GUI)中答应设置的最小时间。不外，硬件通常能够发现比这个时间更短的毛刺信号。

矮脉冲触发模式可使您定义“更高”的时间限定符和电压电平阈值。该模式可用于检测低于额定幅度阈值的逻辑信号、数字信号或模拟信号。信号之所以低于额定阈值，一个典型原因是I/O路径打开之后情况不确定，所以在某种程度上可能导致电流从数据探针上溢出，从而产生幅度不够成为逻辑高或逻辑低信号的毛刺型脉冲。

脉宽触发可以使用脉宽“上限”和“下限”阈值来确定当某个事件发生时是否进行触发，并且还有一个单独的电压电平来确定电平的高低。也就是说，当通过指定的触发电压的波形脉冲太长或太短时(两次)，示波器就会进行触发。这种触发模式常常用于长期事件(例如总线上闭锁状态，此时没有脉冲发送，或者PCI-Express总线的空闲时间加快了开关的切换速度)。

超时触发使您能够设置一个电压电平，当信号持续高于或低于这个电压电平达到指定时间长度时进行触发。您可以设置示波器在波形长时间处于过高、过低或不变状态时进行触发。这种触发模式可用于对电气空闲、包收发距离和USB双向总线等进行触发。

建立和保持触发模式是并行互连的测试要求，但是其他接口根据其自身的技术指标也具有建立和保持触发的要求。通常，这些接口包括PCI-Express总线和其他一些并行接口。例如，您可以在一个通道上使用时钟信号，在另一通道上使用数据信号，因此，需要建立时间和保持时间，以确保数据被时钟边缘锁住之前，您能够在数据线上设置一个有效的逻辑前提。然后，您便可以设置这个触发，以便对违背技术指标的前提进行触发。

窗口触发可使您在示波器上定义一个窗口，窗口边界由低电压阈值和高电压阈值以及“最长”时间或“最短”时间进行定义。之后，当波形进入这个窗口、在这个窗口泛起或者在这个窗口的内部和外部停留的时间太长或太短时，您都可使示波器进行触发。这种触发能够滤除总线上的任何噪声，从而使您能够查看长期的瞬态效应。

高级触发

通常，基本触发模式并不足以应对设计验证或设计调试等需求。使用基本触发模式处理这些事件以及用于其他更高级的目的时，通常，您必需使用那些会耗费大量时间的试验和误差方法。试验和误差方法是必要的，其原因在于基本触发模式会严峻受到噪声和复杂/异步信号的限制。高级触发可以消除这些题目并极大地减少调试或验证设计的时间。

一种典型的高级触发是使用软件触发，以便进一步限定硬件触发。例如，您可以先设置硬件触发来进行边缘触发，然后再设置InfiniiScan触发对非单调边缘进行触发。因此，示波器将首先查找符合边缘触发前提的边缘，然后使用软件搜索这些边缘，再确认这些边缘是否含有非单调边缘。

另一种高级触发是多级触发。这个触发系统的功能极其强盛，几乎可以对您能想到的任何事件进行触发。序列触发为您提供创造性地捕捉复杂信号或罕见信号的机会。
