泰克示波器MSO5系列进行基本信号获取和探头补偿的操作方法

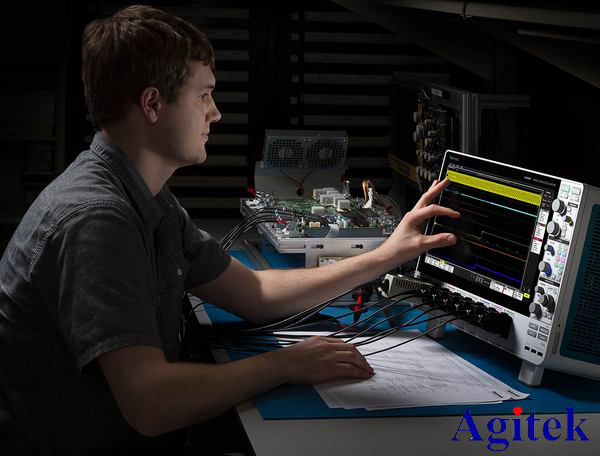

各位电子工程师如果是泰克的“铁粉”，想必一定知道泰克示波器MSO5系列，它拥有很多卓越的亮点和特性，远远优于它的同类产品和竞争对手。安泰测试的工程师们近两年可没少提着MSO5系列混合信号示波器奔走于各个客户之间，为他们带来直观的视觉体验。今天，安泰测试就跟大家分享一下泰克MSO5系列示波器 进行基本信号获取和探头补偿的相关操作。

在进行我们实际信号的抓取之前，我们还需要完成最后一步，就是探头的补偿操作。示波器探头的补偿操作是我们在实际操作中非常有可能遗漏掉的关键一步，如果我们用一个未完成探头补偿的示波器探头来进行信号的测试测量的时候，由于探头的欠补偿或者过补偿，会对我们测量的结果造成偏差，这个偏差可能会比我们实际测量的结果偏大或者偏小，给我们造成不小的困扰。所以我们再把探头连接到示波器之后，一定要进行示波器探头的补偿操作。通用示波器和探头的校准一般是在探头的连接端有一个可调电容，但是在泰克示波器探头TPP1000上并没有可调电容的小孔，这种情况下所有的校准和补偿都是在示波器内通过对菜单的设置自动完成的。

那么应该如何操作呢？首先我们将示波器恢复出厂设置，然后按下default/setup键，这个时候我们再把探头连接到示波器上，接下来我们把探头的前端勾到我们的示波器的校准信号上去。下方钩针出事信号，上方鳄鱼夹夹的是地线，完成之后，我们只需要按下outset键。这个时候大家可以看到一个波形，可以根据波形来判断出示波器探头的补偿状态。如果是欠补偿的状态，就用手指双击通道1打开通道配置菜单，然后选择示波器菜单的第二页“探头设置”。选择“探头校准”，然后点击校准就可以了。剩下的操作我们交给MSO5系列　混合信号示波器 自己完成就可以了。校准完毕之后波形应该是已经完成校准的波形，然后点击屏幕的空白处即可退出菜单进行正常的测试测量工作即可。

大家学会了吗？还有一点需要注意的是，当探头对准的是示波器的通道数是通道几的的时候，完成探头校准之后哪怕是关机之后再开机都不需要在进行探头的校准操作了，比如说在进行探头校准的时候，探头是插在通道1的接口上，关机之后再把探头插在通道1上也是可以不用进行校准的。而如果将探头查到别的通道接口上就需要重新对探头进行校准。
