　　电桥测试仪原理

　　Vx与Vr均是矢量电压表，Rr是理想电阻。自平衡电桥的意思是：当DUT（Device Under Test）接入电路时，放大器的负反馈配置自动使得OP输入端虚地。Vx准确测定DUT两端电压（DUT的Low电位是0），Vr与Rr测得DUT电流Ix，由此可计算Zx。

　　HP4275的测试端Hp，Hc，Lp，Lc（下标c代表current， 下标p代表Potentail），Guard（接地）的配置可导致测试的误差的差异。

　　提高精度的方法是： 1，Hp，Lp，Hc，Lc尽量接近DUT; 2，减小测试电流Ix的回路面积&磁通量（关键是分析Ix，要配合使用Guard与Cable最小化回路面积）;3，使用Gurard与Cable构建地平面中断信号线间的电场连接，虽然会增加信号线的对地电容（对地电容不影响测试结果），但是会减少信号线的互容。

　　Guard与Cable的对地寄生阻抗（Zhg，Zlg） 不影响测试结果，电桥平衡时Zlg的两端电压是0，流向Rr的电流不会被Zlg分流，Zhg的分流作用不影响Hp的电压测量。

　　电桥测试仪能测试哪些东西

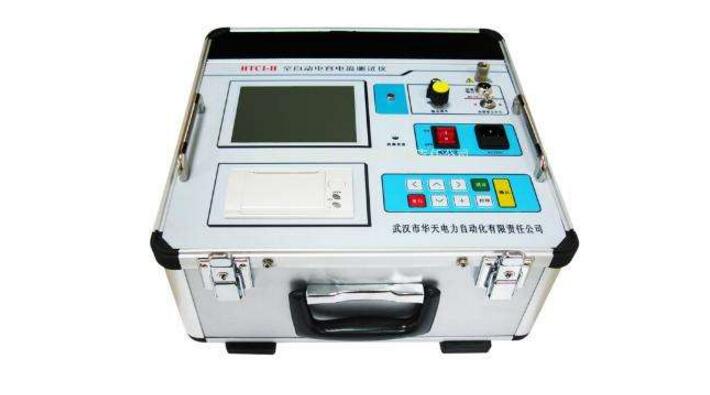

　　电容电桥测量仪主要是对无功补偿装置的高压并联电容组，以及电抗器的测量，其测量依据，符合SJ-255-10300电容测量仪国家标准。

　　它主要解决了以下问题：

　　1. 现场测量电容器不需拆除连接线，减化试验过程、有效提高工作效率、避免损害电力设备；

　　2. 完整参数测量，极易判别电容器的品质变化，及器件间连接导体故障；

　　3. 大容量数据存储和USB通信，不需现场抄写数据，确保了测量数据完整。

　　电桥测试仪可以测量磁通量吗？

　　电桥测试仪是可以测量磁通量的。磁通量通常通过通量计进行测量。通量计包括测量线圈以及估计测量线圈上电压变化的电路，从而计算磁通量。

　　电桥测试仪的作用

　　数字电桥可用于计量测试部门对阻抗量具的检定与传递，以及在一般部门中对阻抗元件的常规测量。很多数字电桥带有标准接口，可根据被测值的准确度对被测元件进行自动分档；也可直接连接到自动测试系统，用于元件生产线上对产品自动检验，以实现生产过程的质量控制。80年代中期，通用的误差低于0.1%的数字电桥有几十种。数字电桥正向着更高准确度、更多功能、高速、集成化以及智能化程度方面发展。

　　电容C，电感L，电阻R是电子工程师在产品设计中最常用的电子元器件。作为常见的小小的被动器件，确影响着电路的参数，也直接牵扯的电子产品的优劣。所以对于每个元器件（电容/电感/电阻），我们要了解其特性参数，也需要时刻准确测量到这些参数。

　　LCR测试仪就是用来测试元器件（电容/电感/电阻）参数的。在一般情况下，电阻只要测量其直流电阻值就可以了，这样可以使用万用表（例GDM-8261A）或者电阻测试仪（例GOM-802），另外固纬电子LCR-8000G系列也具有直流电阻测量功能。与普通电阻不同，对于电感和电容，就需要采用交流方式来测量。LCR测试仪就是采用交流电进行测量。对于交流电而言，电压V与电流I的比值是阻抗Z，直流方式下的电阻R只需用‘大小’来表示，而阻抗Z确包含了‘大小’和‘相位’两个要素，在数学上用复数和矢量来表示。

　　电桥测试仪使用注意事项

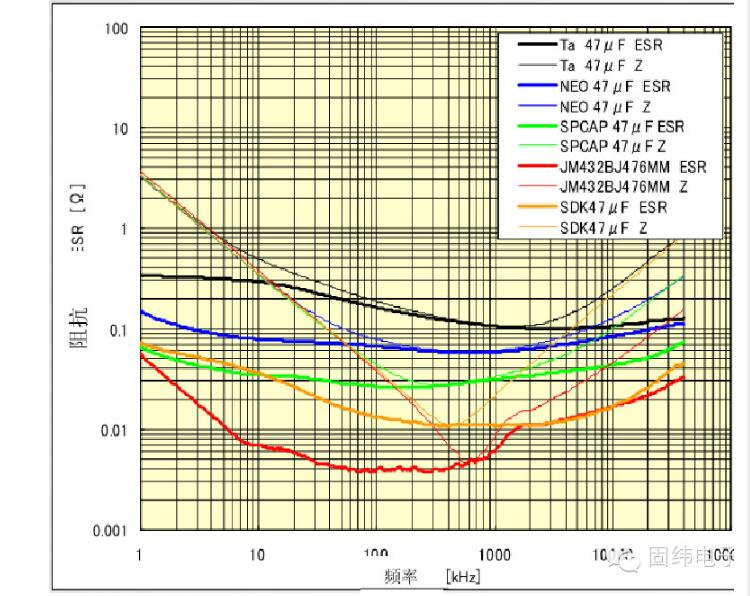

　　1．选择正确的测试条件。元器件厂商给出的器件参数值所代表的是在规定的测量条件下能达到的性能，以及允许出现的偏差值。下图为部分品牌的电容与频率的特性曲线。

　　我们可以看到在不同的测试频率下，电容的参数出现非线性的变化，所以我们对于测量某元器件时候，一定要选择合适的测量频率以及测量电压，另外对于某些器件可能还需要设置偏置电压等测试条件。对于需要观测器件的频率特性，固纬电子LCR-8000G系列具有频率扫描测量模式，能直观的观测不同频率情况下器件的参数变化，这点对于研发测试中能给工程师带来便利。

　　2．选择合适测量治具。测量治具也是LCR测试仪的重要组成部分，对于封装方式多样化的元器件，LCR也有多种测量治具选择。以下为固纬LCR测试治具以及测量范围。合适的测量治具不仅带来测量的便捷，更是测量准确性的保证。

　　3．正确的零点校正。LCR测试仪的零点漂移会随着测试条件的变换或者是测试治具的不同而产生改变，所以开路以及短路的零点校正非常必要。所以LCR测试仪都有开路和短路校正的设置。
