　　耐压测试仪的校准方法

　　1.测试仪输出电压

　　图5输出电压校准接线图

　　将耐压测试仪处于“复位”状态，逆时针转动“电压调节”旋钮到底，按图5接线。按下“启动”钮，调整“电压调节”钮，使高压表的读数为表3所示检测点数值，并计算示值与高压表的读数误差是否满足技术指标，如否可调整对应电位器值。

　　表3

　　注：不同的输出电压应选择合适的高压表的测量范围。高压表的误差应在±1.5%以内，如果是指针式高压表应使其测量范围落在标尺刻度的1/3以上。

　　2.漏电流和报警电流

　　图6漏电流和报警电流接线图

　　将耐压测试仪处于“复位”状态，逆时针转动“电压调节”旋钮到底，按图6接线，“漏电流量程”转换键置于2mA档。按表4选择对应的负载电阻。

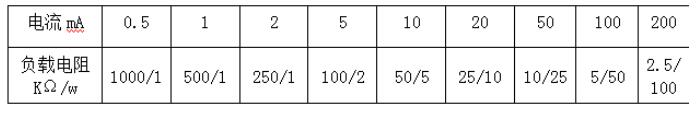

　　表4

　　耐压测试仪常见故障与排除方法

　　一、开机无电源指示，显示器不亮

　　1、请检查供电电源是否正常，若不正常请检查是否有 220V，且是否符合仪器正常使用范围；

　　2、请检查保险丝是否损坏，如保险丝损坏，请更换同型号保险丝；

　　3、请检查电源变压器是否有输出，若没有输出，请更换电源变压器；

　　4、请检查稳压电路 7812 是否损坏，若已损坏请更换 7812。

　　二、开机报警：

　　1、请检查漏电流开关板上采样电阻是否损坏，若损坏，请更换对应档的采样电阻；

　　2、请检查 LM324 是否有损坏，若已经损坏，请更换 LM324.

　　三、开机就有电压指示

　　1、请检查可控硅是否损坏，若已经损坏，请更换同规格可控硅；

　　2、请检查光耦 3061 是否损坏，若已经损坏，请更换 3061。

　　四、开机就处于测试状态

　　1、请检查NE556是否损坏，若已损坏，请更换NE556.

　　2、请检查启动按钮是否损坏，若已经损坏，请更换启动按钮。

　　五、仪器启动，复位失灵

　　1、请检查NE556是否损坏。

　　2、请检查启动。复位按钮是否损坏，若已经损坏，请更换启动、复位按钮。

　　六、开机按下启动键后，测量灯亮，但无电压指示

　　1、请检查高压变压器是否损坏，若已经损坏，请更换高压变压器。

　　2、请检查电压表头是否损坏，若已经损坏，请更换电压表头。

　　七、漏电流无指示

　　1、请检查电流表头是否损坏，若已经损坏，请更换电流表头。

　　2、请检查 220Ω/5W 电阻是否损坏，若已经损坏，请更换 220Ω/5W 电阻。

　　3、请检查 LM324 是否损坏，若已经损坏，请更换 LM324。
