绝缘电阻表的挑选办法

绝缘电阻表[又称为兆欧表、摇表、迈格(MΩ)表、高阻计、绝缘电阻测定仪等]，是用来丈量大电阻（首要是绝缘电阻）的直读式外表。由于绝缘电阻表的刻度尺以兆欧(1MΩ十00000Ω)为单位，故又称为兆欧表。选用绝缘电阻表首要应思考它的输出电压及其丈量规划。

(1)输出电压。绝缘电阻表的输出电压应与被测电气设备或线路的作业电压相习气，也即是说，绝缘电阻表中的发电机发作的电压，应可以仿照被测绝缘电阻的作业电压。一般有如下的规矩：

1)额外电压在50V以下的电气设备和线路，可选用250V的绝缘电阻表。

2)额外电压在50～380V之间的电气设备和线路，可选用500V的绝缘电阻表。

3)额外电压在500V以上的电气设备和线路，可选用十00～2500V之间的绝缘电阻表。

(2)丈量规划。绝缘电阻表的丈量规划（量限）应习气被测绝缘电阻的数值，不然将发作较大的丈量差错。

例如：有些绝缘电阻表的读数不是从0MΩ开端的，而是从1MΩ或2MΩ开端的，就不适宜于丈量湿润环境中电气设备和线路的绝缘电阻。由于这么被测电气设备和线路的绝缘电阻有或许小于1MΩ或2MΩ，简略误将它的绝缘电阻区分为0MΩ。

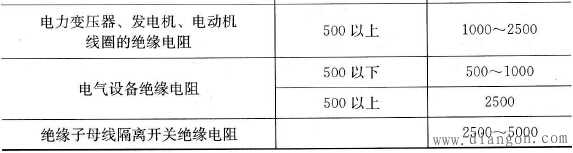

表列出了各种多见电气设备与线路选用绝缘电阻表的实例。供选用时参看。

表 绝缘电阻表的挑选办法参看表
