是德N9020A超差大频谱分析仪维修

一、仪器型号

是德N9020A频谱分析仪

二、故障现象：

客户报修故障是超差大。

三、检测过程详解

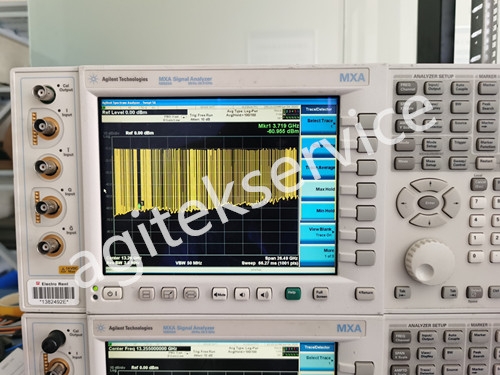

接到仪器后老规矩第一件事情就是验证客户报修故障现象；仪器上电开机后进行测试出现3G以上测量电平低，超差大，3G以下正常的现象。

频谱分析仪的输入信号一般以2.9 GHz频率为分界点，低于2.9 GHz的信号为低波段信号，而频率高于2.9 GHz的信号为高波段信号。

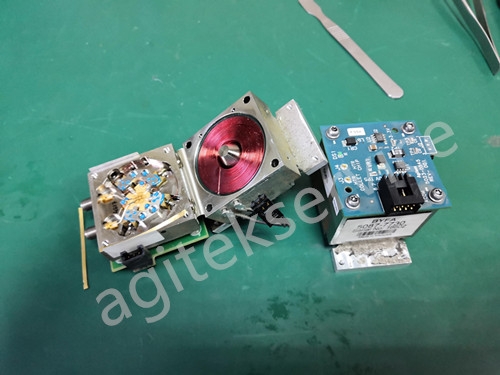

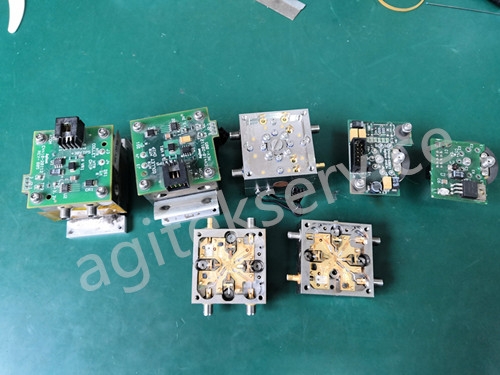

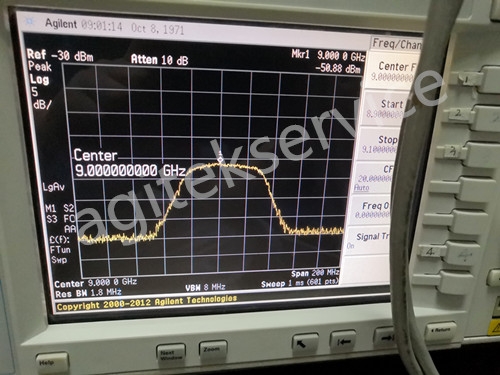

经过一系列检测发现YTF损坏，造成3G以上测量电平超差大。YTF维修过程详细图如下：

四、维修

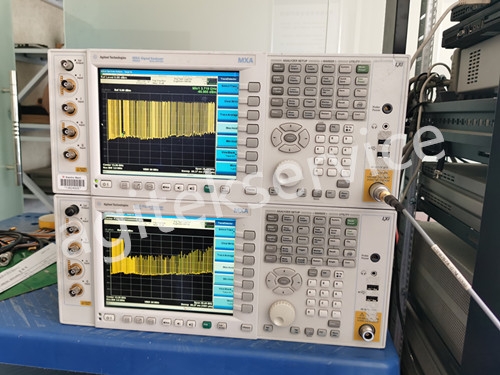

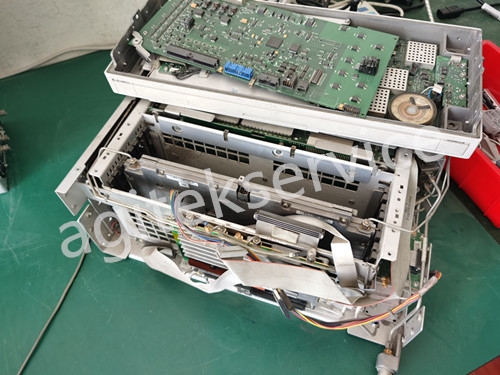

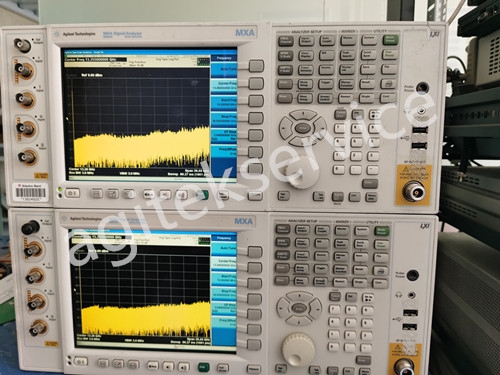

拆机调整维修YTF，整机调整仪器指标，仪器修复。
