普源频谱分析仪怎么与计算机通讯

以下是检索已存储在DSA上的跟踪的一些简单步骤：

要求您在控制计算机上先安装Rigol UltraSigma软件（可于官网对应系列型号软件&固件下载区下载）。

1.使用“存储”菜单按钮将感兴趣的跟踪保存到DSA。您应该在DSA屏幕上看到“文件名”.trc

2.将DSA连接到控制计算机并启动UltraSigma。

3.为您的DSA选择正确的VISA地址。

注意：DSA系列的地址为“DSA”，如下所示。

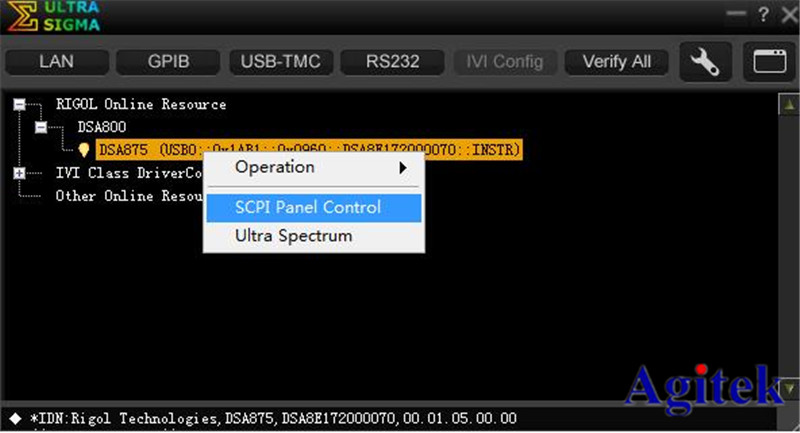

4.右键单击地址并选择“SCPI Control”

5.这将打开一个简单的命令行窗口，允许您从仪器发送和接收命令。

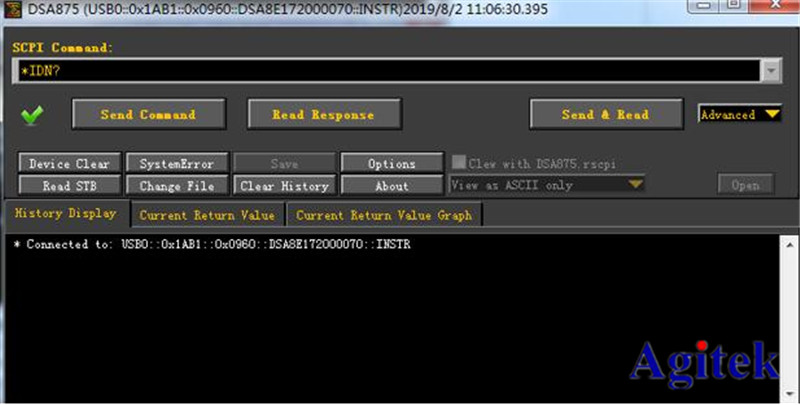

6.要测试程序，只需在命令窗口中按“发送/接收”和“* IDN？”。

•使用“发送”按钮发送窗口中的命令。

•任何以“？”或查询符号结尾的命令都需要“读取”。或者，您可以按发送和读取按钮一步发送和接收查询。

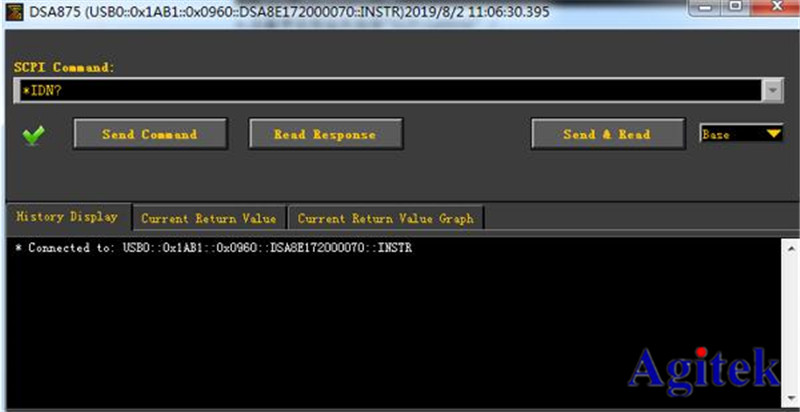

7.通过选择模式将视图更改为“高级”

8. DSA将带回大量数据。这可能需要几秒钟。为了确保我们有足够长的时间来检索数据，我们必须更改通信的超时并更改返回缓冲区大小。

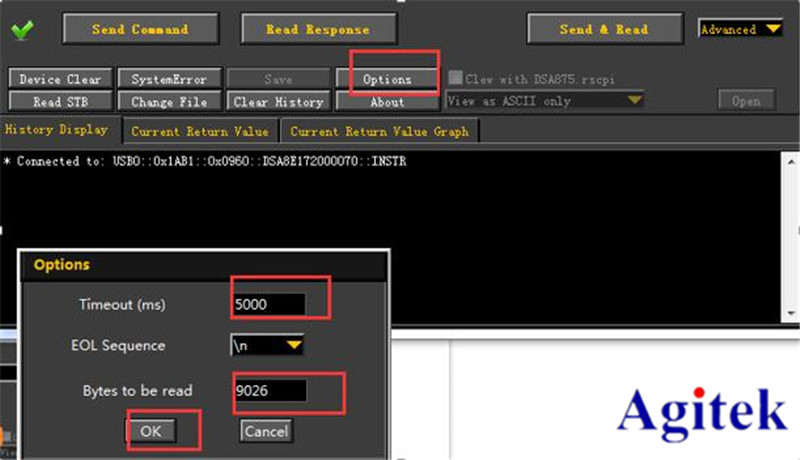

•选择选项>将超时从2000更改为5000毫秒。

•将字节更改为从2000读取到10000.

9.将已保存的跟踪记录到DSA的显示中。

•在SCPI命令窗口中输入以下文本（在“”之间）：

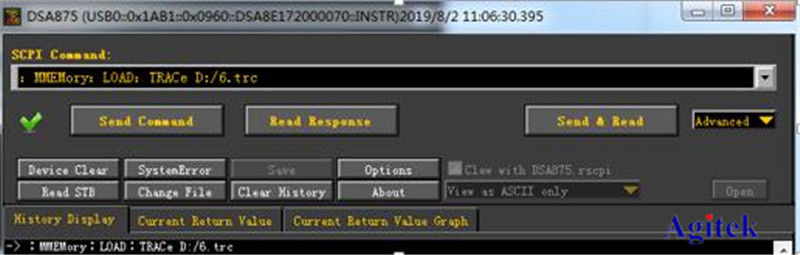

o“：MMEMory：LOAD：TRACe”，其中等于您想要调用到显示的跟踪文件

o As例如，如果DSA将一个名为“0.trc”的跟踪文件存储到内部驱动器（D :)，我们将输入以下内容：

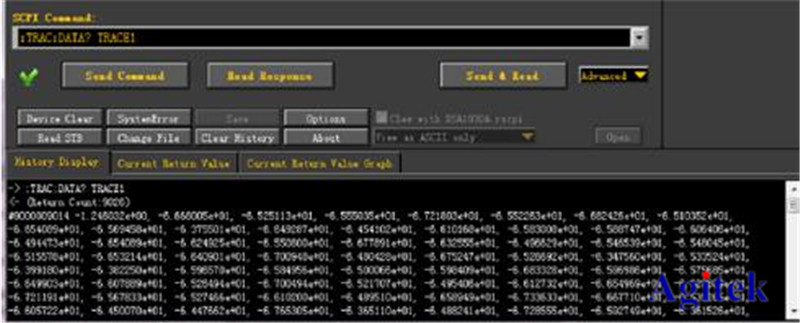

10.现在我们可以输入“：TRAC：DATA？从仪器中检索数据？TRAC1“并按发送和读取。

11.数据可以通过以下方式保存到文本文件：

•选择当前返回值选项卡

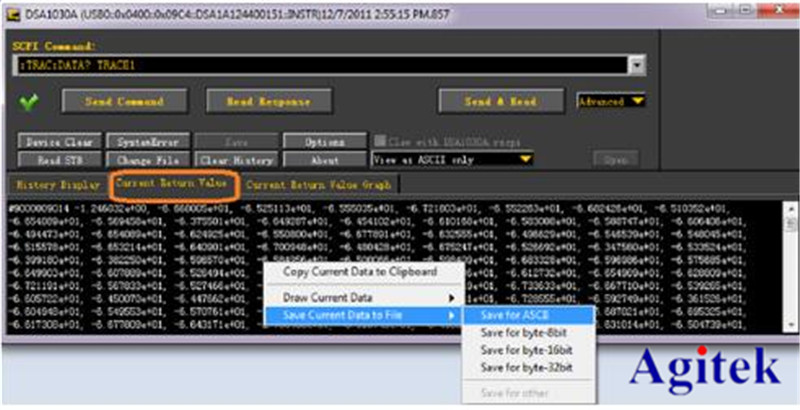

•右键单击并选择将当前数据保存到文件>保存到ASCII

•现在可以保存数据并将其导入电子表格程序进一步分析。

12.要以图形形式查看数据：

•选择“当前返回值”选项卡

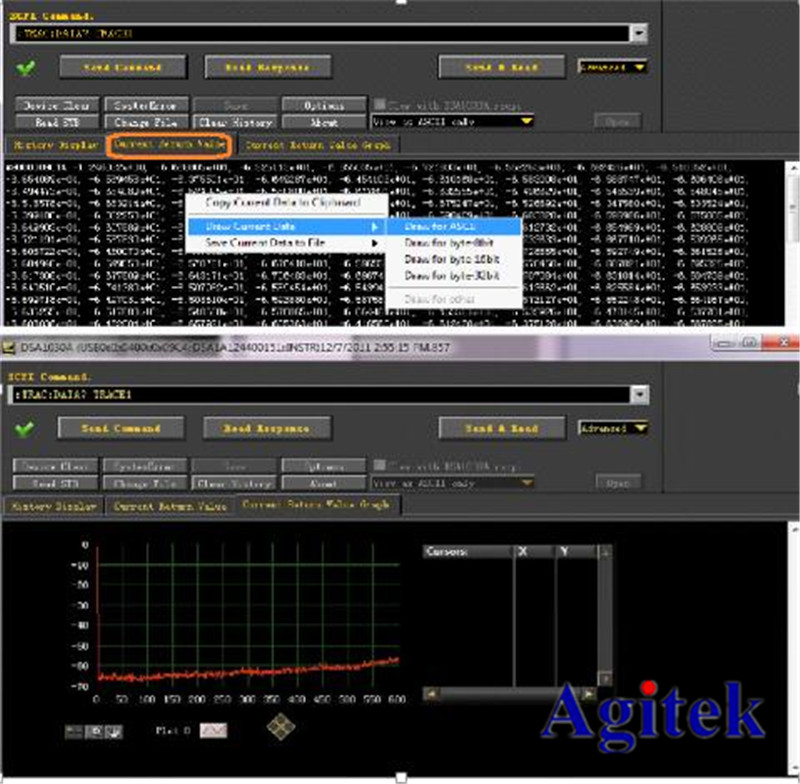

•右键单击并选择“绘制当前数据”>“绘制ASCII”

•应显示数据图
