万用表丈量蜂鸣器及话筒好坏图解

这篇文章以MF50型指针式万用表为例，介绍在业余条件下运用万用表敏捷区分驻极体话筒的极性、查看驻极体话筒的好坏及功用的详细办法。

图1 驻极体话筒的查看

（a）区分极性与好坏

（b）查看两头式话筒活络度

（c）查看三端式话筒活络度

区分极性

因为驻极体话筒内部场效应管的漏极D和源极S直接作为话筒的引出电极，所以只需区分出漏极D和源极S，也就不难断定出驻极体话筒的电极。如图1（a）所示，将万用表拨至“R×十0”或“R×1k”电阻挠，黑表笔接恣意一极，红表笔接别的一极，读出电阻值数；对调两表笔后，再次读出电阻值数，并比照两次丈量作用，阻值较小的一次中，黑表笔所接应为源极S，红表笔所接应为漏极D。进一步区分：假定驻极体话筒的金属外壳与所查看出的源极S电极相连，则被测话筒应为两头式驻极体话筒，其漏极D电极应为“正电源/信号输出脚”，源极S电极为“接地引脚”；假定话筒的金属外壳与漏极D相连，则源极S电极应为 “负电源/信号输出脚”，漏极D电极为“接地引脚”。假定被测话筒的金属外壳与源极S、漏极D电极均不相通，则为三端式驻极体话筒，其漏极D和源极S电极可别离作为“正电源引脚”和“信号输出脚”（或“信号输出脚”和“负电源引脚”），金属外壳则为“接地引脚”。

查看好坏

在上面的丈量中，驻极体话筒正常测得的电阻值应当是一大一小。假定正、反向电阻值均为∞，则阐明被测话筒内部的场效应管现已开路；假定正、反向电阻值均挨近或等于0Ω，则阐明被测话筒内部的场效应管已被击穿或发作了短路；假定正、反向电阻值持平，则阐明被测话筒内部场效应管栅极G与源极S之间的晶体二极管现已开路。因为驻极体话筒是一次性压封而成，所以内部发作缺陷时通常不能修补，弃旧换新即可。

查看活络度

将万用表拨至“R×十0”或“R×1k”电阻挠，依照图1（b）所示，黑表笔（万用表内部接电池正极）接被测两头式驻极体话筒的漏极D，红表笔接接地端（或红表笔接源极S，黑表笔接接地端），此刻万用表指针指示在某一刻度上，再用嘴对着话筒正面的入声孔吹一口气，万用表指针应有较大摇摆。指针摇摆方案越大，阐明被测话筒的活络度越高。假定没有反响或反响不显着，则阐明被测话筒现已损坏或功用下降。关于三端式驻极体话筒，依照图1（c）所示，黑表笔仍接被测话筒的漏极D，红表笔一同接通源极S和接地端（金属外壳），然后按相同办法吹气查看即可。

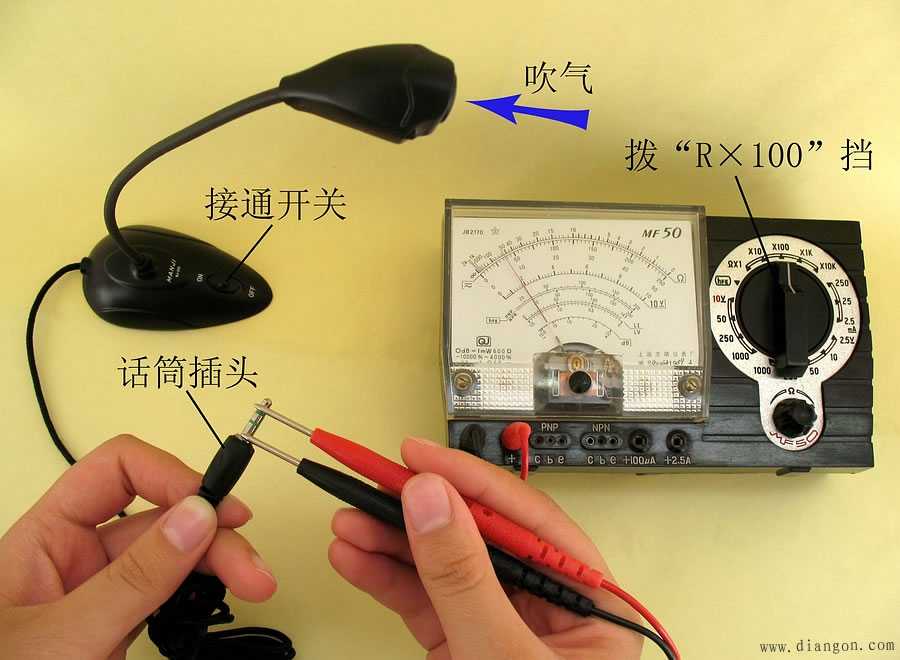

以上查看办法是关于机装型驻极体话筒而言，关于带有引线插头的外置型驻极体话筒，可依照图2所示直接在插头上进行丈量。但要留神，有的话筒上装有开关，测验时要将此开关拨至“ON”（接通）方位，而不能将开关拨至“OFF”（断开）的方位。不然，将无法进行正常测验。

图2 经过插头查看驻极体话筒

运用知识

1.驻极体话筒尽管品种多、类型纷歧，但其首要特性通常相差都不太大，纷歧样常在于活络度凹凸的纷歧样。格外是常用机装型驻极体话筒的外形规范绝大大都也很挨近，故其通用沟通性较好。在电子制造或修补时，假定找不到所需的类型，可用类似规范和特性的任何驻极体话筒来代换。但要留神的是，有些类型的驻极体话筒选用色点符号对其活络度进行分挡，例如英伦牌CM-18W型驻极体话筒的活络度区分红5个挡，每挡纷歧样约4dB，顺次是：赤色为-66dB，小黄为 -62dB，大黄为-58dB，蓝色为-54dB，白色＞-52dB。代换时，即便类型相同还不可，有必要恳求两者色点相同或活络度挨近才行。假定对错色标商品，最佳查商品手册或阐明书，澄清详细特性和首要参数后，再断定能否代换。

2.驻极体话筒的活络度挑选是运用中一个比照要害的疑问，终究挑选活络度高好仍是低好，应根据实习状况而定。在恳求动态方案较大的场合应选用活络度低一些的商品，这么录制节目布景噪声较小、信噪比照高，动态听起来比照洁净、明晰，但对电路的增益相对就恳求高一些；在简洁体系中可选用活络度高一点的商品，以减轻对后级拓展电路增益的恳求。别的要留神的是，通常驻极体话筒的离散性较大，即便是同一类型和色点的话筒有时活络度也存在较大区别。

3.驻极体话筒和电子设备联接时，要格外留神两者阻抗的匹配。不管运用何种话筒，都有必要一贯紧记这么的准则：高阻抗的话筒不可以直接接至低输入阻抗的电子设备，但低阻抗话筒接至高输入阻抗的电子设备是答应的。别的，高阻抗的话筒引线不宜过长，不然简略致使各种杂声并添加频率失真。在需求运用较长的话筒接线时，应尽或许地选用阻抗低一些的话筒。不管话筒的引出线或长或短，都应选用屏蔽线，避免外界杂波信号感应给引出线，对后级拓展电路构成搅扰。

图3  驻极体话筒的4种接法

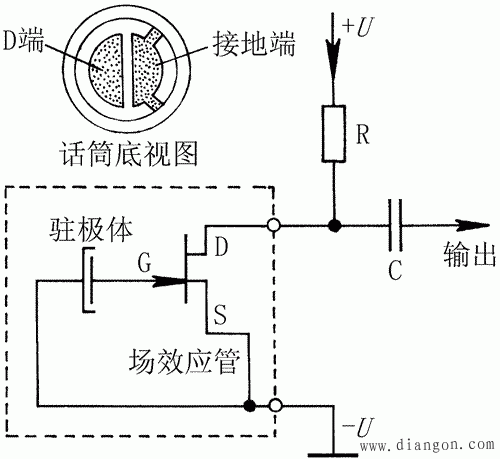

（a） 负接地，D极输出

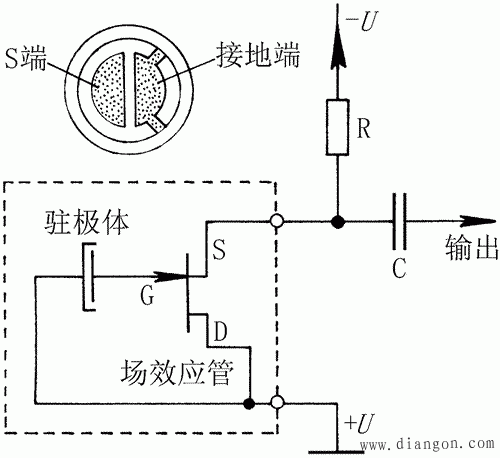

（b） 正接地，S极输出

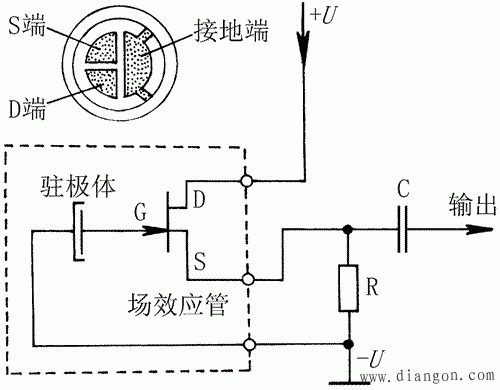

（c） 负接地，S极输出

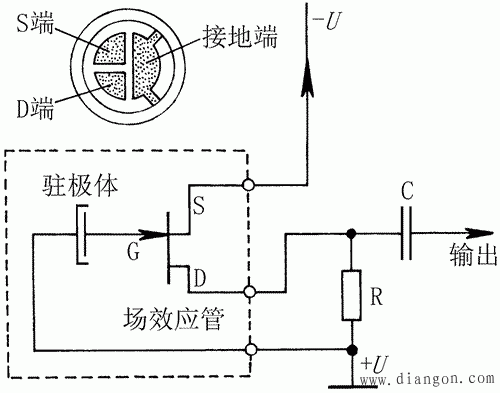

（d） 正接地，D极输出

4.驻极体话筒在接入电路时，共有4种纷歧样的接线办法，其详细电路如图3所示。图中的R既是话筒内部场效应管的外接负载电阻，也是话筒的直流偏置电阻，它对话筒的作业状况和功用有较大影响。C为话筒输出信号耦合电容器。图3（a）和图3（b）所示为两头式话筒的接线办法，图3（c）和图3（d）为三端式驻极体话筒的接线办法。如今市售的驻极体话筒大多是两头式，简直悉数选用图3（a）所示的联接办法。这种接法是将场效应管接成漏极D输出电路，类似于晶体三极管的共发射极拓展电路，其特征是输出信号具有必定的电压增益，使得话筒的活络度比照高，但动态方案相对要小些。三端式话筒如今商场上比照罕见，运用时多接成图3（c）所示的源极S输出办法，这类似于晶体三极管的射极输出电路，其特征是输出阻抗小（通常≤2kΩ），电路比照安稳，动态方案大，但输出信号相对要小些。当然，也可将三端式话筒接成图3（a）或图3（b）所示的电路，直接作为两头式话筒来运用。但要留神，不管选用何种接法，驻极体话筒有必要满意必定的直流偏置条件才干正常作业，这实习上便是为了确保内置场效应管一贯处于杰出的拓展状况。

5.驻极体话筒内置场效应管的作业状况怎么，不只决议了话筒能否正常作业，并且直接影响话筒的活络度、动态方案和失真度。因为场效应管的直流作业电压 UDS、作业电流IDS均经过外接负载电阻R从后级拓展器的供电电路取得，所以电阻R的取值对话筒的实习运用作用至关首要。R的巨细可由公式：R＝（U- UDS）/IDS断定，式中U为电源电压。R不只仅场效应管的负载电阻，在电路中它还与后续拓展电路的输入电阻并联后一同构成话筒的负载电阻RL。应确保 RL的阻值一贯大于话筒输出阻抗的3～5倍，这么才干使话筒处于杰出的匹配状况。R阻值过小常常会致使拓展电路输入阻抗的下降，然后损坏前后级之间的阻抗匹配，使拓展器的功率下降。因为话筒的输出阻抗在2kΩ摆布，因而RL最少要在十kΩ以上才干满意恳求。

6.通常驻极体话筒均由厂家给出作业电压方案或典型作业电压值（多为1.5V、3V、4.5V这3种）以及最高作业电压（≥12V）。运用时不要逾越电压上限，不然会击穿内部场效应管。除了微型电子设备的驻极体话筒常运用1.5V电源外，绝大大都驻极体话筒的作业电压均在3～十V方案内。作业电压取得高一些，有利于拓展话筒的动态方案，避免在高声压级的场合发作严峻的失真；作业电压过小时，不只会影响话筒的动态方案，并且还会下降话筒的作业电流，影响到电路的信噪比。假定条件答应，最佳让话筒作业在厂家引荐的电压下，以取得最佳功用。

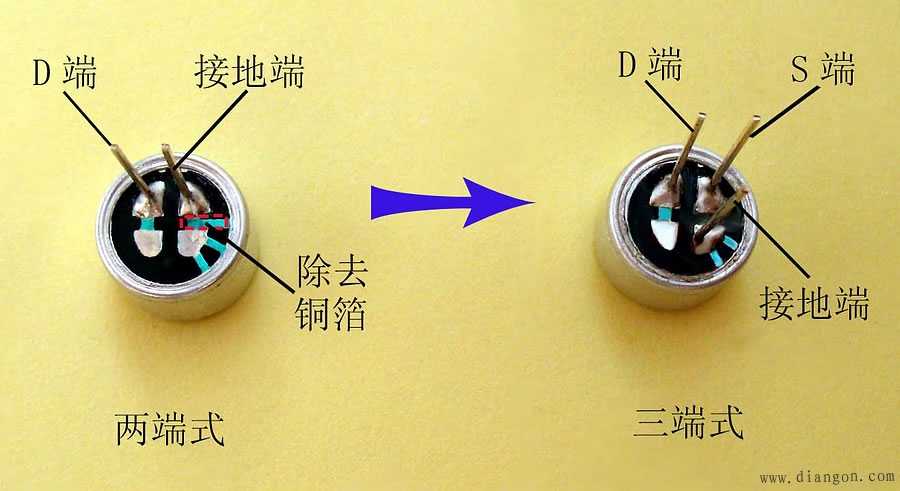

7.在电子制造或修补时，假定发现所用的三端式驻极体话筒现已损坏，而手头一时没有适宜的替换品，可无妨用一个巨细相同、活络度等首要参数邻近的通常两头式驻极体话筒加工改造后替代，详细办法：依照图4所示，用刻刀划断两头式驻极体话筒不和与金属外壳相连的焊脚敷铜箔，给金属外壳焊接上独立的引线，则原有的两个焊脚加上金属外壳（接地端），就构成了一个三端式驻极体话筒。

图4 取得三端式话筒

8.驻极体话筒在设备和运用时，有必要尽或许地远离放音扬声器，更不要对准扬声器方向，避免致使啸叫。几个驻极体话筒一同运用时，不能将它们直接并联，而应当将各个话筒别离接到相应的前置拓展电路，拓展后再根据需求进行“兼并”。

9.运用驻极体话筒时，嘴和话筒应坚持必定的间隔，过近简略致使动态信号的堵塞和失真，过远则会使动态信号变小，噪声相对增大。别的，话筒正面的受音孔要指向声源，以取得较好的频率呼应和活络度。不管运用仍是寄存话筒，均应坚持枯燥，避免受潮。关于外置型驻极体话筒，引出线要顺一个方向收放，切莫杂乱打扭，不然简略构成引出线断路或短路。
