泰克AFG3021函数&任意波形发生器维修案例

在产品调试的过程中，大多数的电路需要输入某种幅度随时间变化的信号，在这样的应用场景中，一个完整的测试测量系统一般会包含激励源，被测件和采集仪器三个部分。采集仪器通常使用的是示波器和逻辑分析仪，而信号源在系统中则扮演了激励源的角色，任意波形发生器就是种类众多的信号源中的一种，在电子测试测量领域应用广泛。

一， 仪器型号：AFG302；

二， 故障描述：输出信号幅度只有设定值的1%左右，严重偏低（如下：设定输出幅度为1.000Vpp，实际输出只有14.1mVpp）；

三， 分析,测试与判断：

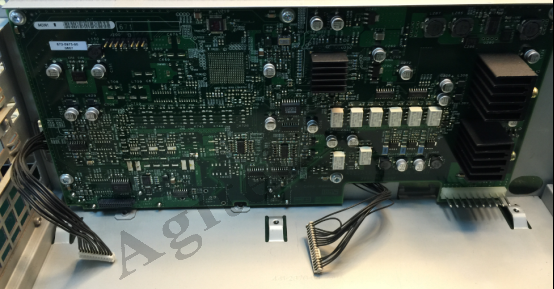

经过检测发现，信号输出驱动级模块线路多处器件损坏，导致输出幅度低;

四， 维修与处理:

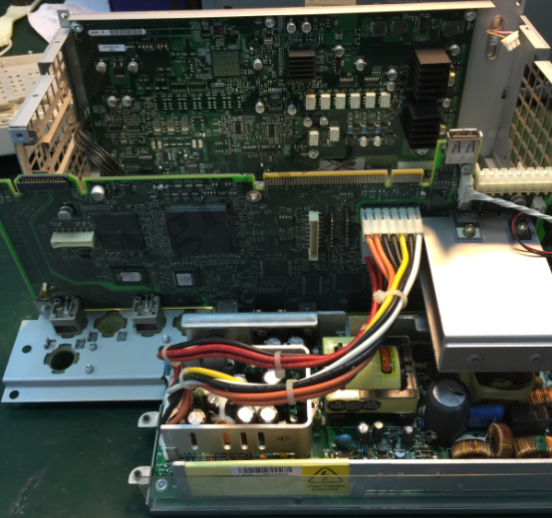

更换损坏元件，维修故障模块；

检测，调整仪器指标；

整机保养,清灰,清洁外观.

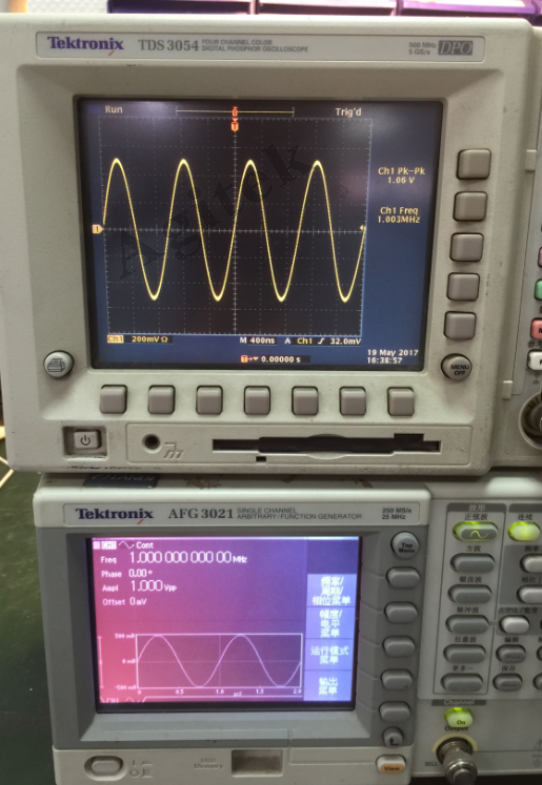

维修结果:信号幅度恢复正常，机器主要指标正常。修复。
