万用表可丈量多种电量，尽管精确度不高，但是运用简略，带着便当，分外适用于查看线路和修补电器设备。万用表有磁电式和数字式两种。

1、磁电式万用表

磁电式万用表有磁电式微安表、若干分流器和倍压器、半导体二极管及改换开关等构成，能够用来丈量直流电流、直流电压、沟通电压和电阻等。图1所示是常用的MF-30型万用表的面板图。现将各项丈量电路分述如下：

(1) 直流电流的丈量

丈量直流电流的原理电路图如图2所示。被测电流从“+”，“-”两头进出。RA1~RA5是分流器的电阻，它们和微安表连成一个闭合电路。改动改换开关的方位，就改动了分流器的电阻，然后也就改动了电流的量程。例如，放在50mA挡时，分流器电阻为RA1+RA2，别的则与微安表串联。量程愈大，分流器电阻愈小。图中的R为直流调整电位器。

(2) 直流电压的丈量

丈量直流电压的原理电路如图3所示。被测电压加在“+”，“-”两头。RV1，RV2，…是倍压器电阻。量程愈大，倍压器电阻也愈大。

图2 丈量直流电流的原理电路图3 丈量直流电压的原理电路

电压表内阻愈高，从被测电路取用的电流愈小，被侧电路遭到的影响也就愈小，咱们用外表的活络度，也便是用外表的总内阻除以电压表量程来标明这一特征。MF-30型万用表在直流电压25V档上外表的总内阻为500KΩ，则这挡的活络度为。

(3) 沟通电压的丈量

丈量沟通电压的原理电路如图8.11所示。磁电式外表只能丈量直流，假定要丈量沟通，则有必要附有整流元件，即图中的半导体二极管D1和D2.。二极管值容许一个方向的电流经过，反方向的电流不能经过。被测沟通电压也是加在“+”，“-”两头。在半正周时，设电流从“+”端流进，经二极管D1，有些电流经微安表流出。在负半周时，电流直接经D2从“+”端流出。可见，经过微安表的是半波电流，读数应为该电流的均匀值。为此，表中有一沟通调整电位器(图中的600Ω电阻)，用来改动表盘刻度；所以，指示读数便被折换成正弦电压的有用值。至于量程的改动，则和丈量直流电压时一样。，，…是倍压器的电阻。

万用表沟通电压档的活络度通常比直流电压档的低。MF-30型万用表沟通电压档的活络度为5kΩ/V。

通常万用表只适用于丈量频率为45~十00Hz的沟通电压。

(4) 电阻的丈量

丈量电阻的原理电路如图4所示。丈量电阻时要接入电池，被测电阻也是接在“+”，“-”两头。被测电阻愈小，即电流愈大，因而指针的偏转角愈大。丈量前应先将“+”，“-”两头短接，看指针是不是偏转最大而指在零(刻度的而最右处)，不然应翻滚零欧姆调度电位器(图中的1.7KΩ电阻)进行校对。

图4 丈量沟通电压的原理电路图5 丈量电阻的原理电路

运用万用表时应留神改换开关的方位和量程，必定不能在带电线路上丈量电阻，用毕应将改换开关转到高电压档。

此外，从图5还可看出，面板上的“+”端接在电池的负极，而“-”端是接向电池的正极的。

2、数字万用表

今以DT-830型数字万用表为例来阐明它的丈量计划和运用办法。

1、丈量计划

(1) 直流电压分五档：200mV，2V，20V，200V，十00V。输入电阻为十M。

(2) 沟通电压分五档：200mV，2V，20V，200V，750V。输入阻抗为十M。频率计划为40～500Hz。

(3) 直流电流分五档：200，2mA，20mA，200mA，十A。

(4) 沟通电流分五档：200，2mA，20mA，200mA，十A。

(5) 电阻分六挡：200，2k，20k，200k，2M，20M。

此外，还可查看半导体二极管的导电功用，并能丈量晶体管的电流拓展系数hFE和查看线路通断。

2、面板阐明

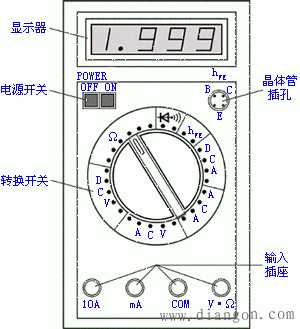

图6 所示是DT-830型数字万用表的面板图。

(1) 闪现器：闪现四位数字，最高位只能闪现1或不闪现数字，算半位，故称三位半(3位)。最大指示值为1999或-1999。当被丈量逾越最大指示值时，闪现“1”或“-1”。

(2) 电源开关：运用时将电源开关置于“ON”方位；运用结束置于“OFF”方位。

(3) 改换开关：用以挑选功用和量程。依据被测的电量(电压、电流、电阻等)挑选相应的功用位；按被丈量的巨细挑选适宜的量程。

(4) 输入插座：将黑色测验笔刺进“COM”插座。赤色测验笔有如下三种插法：丈量电压和电阻时刺进“V.Ω”插座；丈量小于200mA的电流时刺进“mA”插座；丈量大于200mA的电流时刺进十A插座。

DT-830型数字万用表的取样时刻为0.4 s ，电源为直流9V。
