R&S罗德与施瓦茨FSP30频谱分析仪维修案例

一.型号：R&S FSP30

二.故障：3G以下信号电平超差严重。

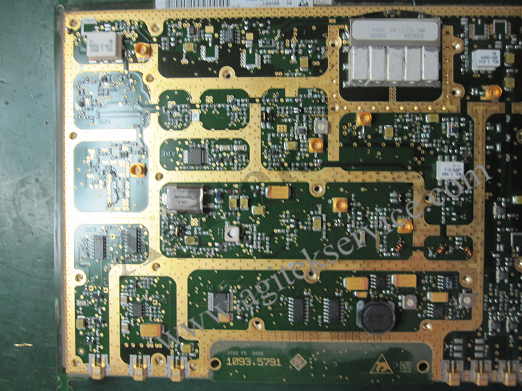

三.测试：检测发现，微波开关，射频板损坏，导致信号严重衰减。

四.维修：更换损坏模块，整机调整仪器指标。

五.结果：频谱分析仪维修成功。

频谱分析仪常见故障分析与处理

故障一：黑屏。造成黑屏的原因一般来说电源出故障的几率高，因此先确定电源是否正常。频谱仪普遍采用开关电源，可利用开关电源的一般检修方法进行排除修复。若电源无问题，还有比较常见的原因是高压电路故障，在这里着重介绍一下频谱仪的液晶显示屏，液晶显示器发出的来光是它内部灯管发出的，灯管特性类似于家用日光灯，但它正常工作时需要400～800 V的高压，若灯管不亮，就先用高内阻万用表测试高压是否有故障，若高压正常，则更换灯管；否则就是高压逆变电路故障。

故障二：已保存的测试数据在使用时无法调用。频谱分析仪具有对测试的频谱数据结果进行保存和随时调用功能，如果已保存的频谱数据无法调用，主要原因是由于频谱仪数据存储空间的限制，当存储文件数据超出存储空间时，新数据就无法再保存进去，因此虽然文件显示已保存成功，但文件列表中并没有记录，造成无法调用，这时必须将原有的旧文件删除，保存的频谱数据调用就能正常。

故障三：开机后自检不过。现代频谱分析仪都带有微处理器，其自身对故障可进行诊断，在检修时可充分利用其这个功能，便于快速判断故障出处。若自检不过，根据出错提示信息，大致可判断问题所在，再对相关电路原理进行分析，能够比较快的找到故障点，然后采取相应的措施排除故障。本人曾遇到过两次自检不通过故障，依据自诊断提示，一次是第二变频电路中的集成块损坏，另一次是峰值检波电路中有断线所致。

故障四：全波段信号测试幅度不准确。对此故障的诊断用分段排除法，即用一台合适的微波信号源作为被测信号，再用一台频谱仪作为测试仪，从信号输入端开始，对每一级电路输入信号和输出信号的幅度进行测试，查找反常现象，判断故障出处。若步进衰减器故障，一般情况比较常见的原因是由于衰减器触点接触不良或模块损坏，导致插损异常，引起测试幅度不准确，解决办法是清洁触点进行修复或者更换模块。要是本振电路故障，可在本振电路的参考环、取样环、耦合器、隔离器、放大器等端口进行检查测试，对损坏的器件进行更换修复，必要时更换整个部件。而对于变频器常见故障是变频器件损坏或者是信号传输故障，用清理虚焊点和调谐耦合电容方法可排除信号传输故障。

故障五：GPIB不工作。首先检查GPIB电缆的连接是否正确以及电缆的好坏，再查看GPIB地址的设置有无问题。在出厂时，频谱仪地址均有设置，一般在“配置”菜单的“频谱仪地址”中查看GPIB地址。

故障六：2.95 GHz以上信号不能测试。2.95 GHz以上频率属于高频段信号，由于低频段测试正常，说明步进衰减器、第二、三变频器和后续电信号处理各个电路均正常，那么通过原理框图可得出判断，此故障产生的原因可能有二个：射频开关故障、第一变频器的谐波混频器故障。若射频开关自身损坏更换射频开关即可，若是射频开关驱动电路故障造成不能转换，则检修方法同一般电路的是同样的。用此分析方法同样可检修低频段故障。

结语

对于不同厂家、不同型号的频谱分析仪，电路各有差异，但主体框架和常见故障的一般分析方法大致如本文所述，在实际运用中效果较好，可为相关工作者提供参考。
