智能电能表的测量原理图解

大家都了解，直流电源的输出功率P=UI，耗费的电功则为Pt=UIt。假定我们要对直流电源收水电费，只需考评交流电压、直流电流和用电量時间就可以。殊不知，这针对交流电流却不可以立即套入，为什么？交流电流用电量机器设备耗费的电功为：Pt=UItcosΦ。单相异步电机能表的接线方法，以下：

电能表计量检定水电费的基本原理实际上便是测算轮盘的转动匝数，而轮盘的转动功效既必须有工作电压电磁线圈的功效，也必须有电流量功效，自然也有轮盘自身的转动记时功效。

智能电能表的精确测量又是什么原因？大家看图片2：

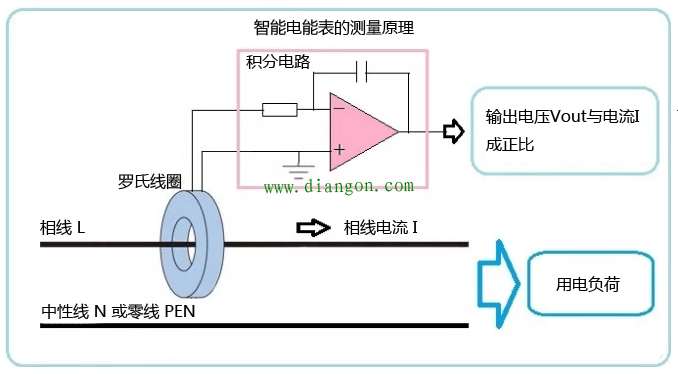

图2中电流量I历经罗氏线圈精确测量和转换后，获得数据信号电流量Ix，Ix再经过运放电路组成的积分器后，获得了精确测量工作电压Uout，Uout与相线电流I正相关。大家再根据事后的积算剖析电源电路，获得了精确的用电量值。用电量值被表明出去，再根据互联网送至供电系统管理顾问公司统计分析水电费。

这儿有一个重要元器件，它便是罗氏线圈。罗氏线圈便是中空电磁线圈，用它精确测量电流量，能够 防止遭受铁磁性材料磁通量饱和状态的危害。殊不知，罗氏线圈的测量精度受工作温度的危害很大，它必须配套设施温度补偿设备，也因而它仅有在电子信息技术巨大发展趋势的今日才可以获得普及化。
