一次摇表摇测绝缘时的失误

企业有一台停止使用好长时间的电气设备，要再次应用。交付使用之前，做为电焊工，毫无疑问要对这台机器设备的家用电器系统软件做一个全方位维修。因为停止使用時间较长，因此 要检验各电气元器件的各种各样绝缘层状况。

电动机
当开启电动机接线箱，提前准备用接地摇表交流耐压试验对地绝缘层时，我觉得，就先不必拆电缆了，立即摇对地，那样交流耐压试验一次，假如不要紧，就证实电动机和电缆线对地都没什么问题。

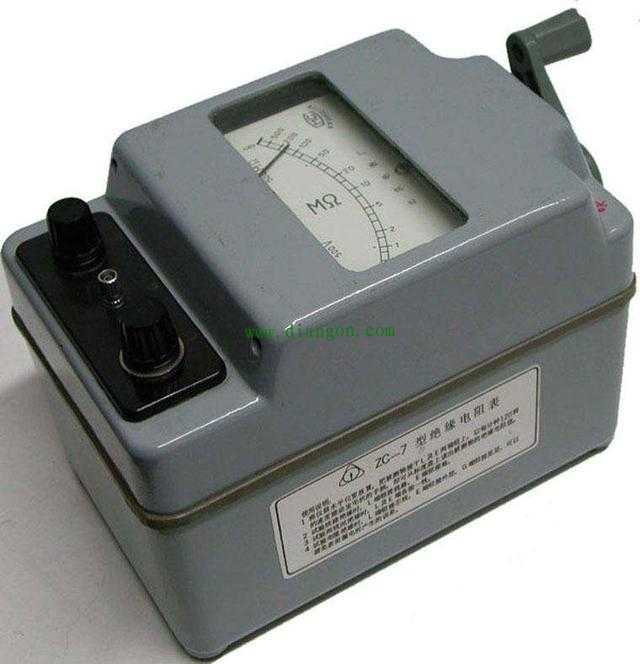

接地摇表
因此就用接地摇表交流耐压试验，結果发觉接地摇表上表针偏向零，这表明电动机或是电缆线有接地装置常见故障，进一步查验到底是电动机的难题或是电缆线的难题，只有将电缆线拆下来交流耐压试验，一边手术拆线一边想，百分之八十是电动机的难题，电缆线埋在缆沟里，一般不容易出难题。

殊不知拆了线一摇，电动机没什么问题，绝缘层值做到了200兆欧，电缆线有一芯接地装置了，鲜红色的那芯。这下愣住了，电缆线一直通到高低压配电室，几十米长，一大部分在缆沟，也有一部分在电缆桥架内，并且因为年久，地沟盖板难以开启，查验起來十分艰难。一筹莫展时，突然想，是否会是配电箱内有什么问题？例如配电箱三相五线孔把电缆线摩破了？那般就行解决了。尽管概率不大，先检查一下再讲，有的放矢。

結果查验配电箱三相五线孔，并沒有电缆线损坏的状况。

这该怎么办？发过愁，仰头收看配电箱内的电气元器件，忽然发现，正反转交流接触器去火接线头上，除开然后三根较为粗的电动机线，在其中一相还连有一根细丝，并且恰好和红芯电缆线接在一起，难道说和这一根细丝相关？

赶快查验这一根细丝是何用途，結果就发觉这一根细丝通到配电箱内一台较为小的交流接触器的电磁线圈，再一看交流接触器主控制回路隔离开关，标着“抱闸”两字。猛然懂了，一查验这抱闸交流接触器的电磁线圈，果真是220伏额定电流的交流接触器。换句话说，一根红芯电缆线并沒有接地装置，接地摇表交流耐压试验数值零，实际上是根据抱闸交流接触器电磁线圈连接了地。（也就是零线，三相四线，地零合一。）如下图：

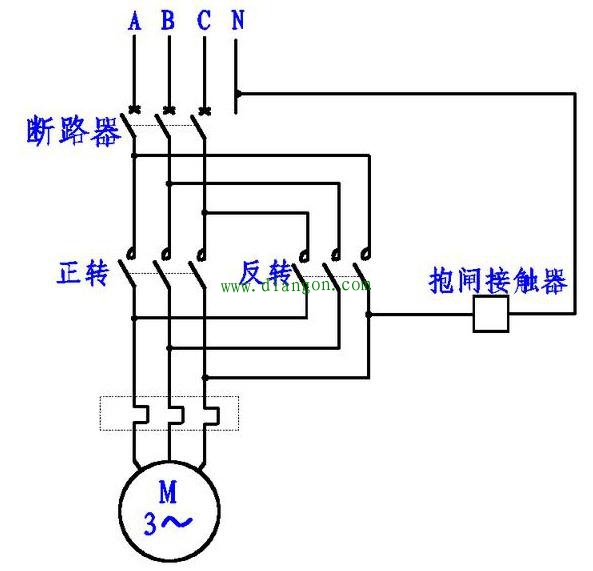

原理图
也是因为对这台机器设备路线迈向不清楚，导致了错判。
