万用表测量电压正常 缘何还存在缺相故障

电子产品安装公司收到一顾客要求服务支持的电話：该企业常用某台生产设备产生断相常见故障。因此企业派小编前去处理。

赶赴当场后，小编见到常见故障机器设备为一套生产流水线常用的操纵设备。该设备为了更好地达到各种各样限位开关、姿势调节等工作标准，应用plc做为关键元器件。与此同时为了更好地做到与PLC輸出方法配对（PLC为晶体管输出方法），本机器设备应用操纵直流电压低、电流量小的中间继电器做为姿势实行元器件（机器设备示意图如图所示一所显示）。

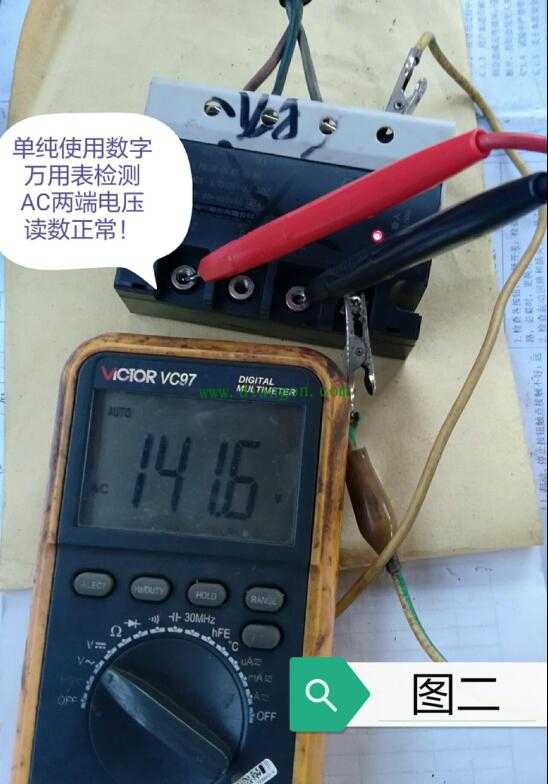

小编接任后，为了更好地防止多余的损害和不便沒有插电调试，只是先检验键入开关电源三相电压，結果一切正常。接着自己将负载线与中间继电器摆脱随后起动器，精确测量说明中间继电器操纵直流电压为规范的DC24V，且中间继电器本身所需运行状态标示LED灯表明一切正常。略逊一筹，自己应用数据万用表测量中间继电器輸出端三相电压，各自表明为385V、382V、383V同键入直流电压基本一致。

历经以上检验后，自己便将怀疑对象锁住在负载电缆线和电机上。因为没法立即插电实验，自己便依靠数字万用表和兆欧表对于负载一部分进行清查，但是結果一样是一切正常！到此检修僵持不下：开关电源一部分；操纵姿势实行一部分；负载一部分都检验一切正常，那造成常见故障的元凶到底在哪？

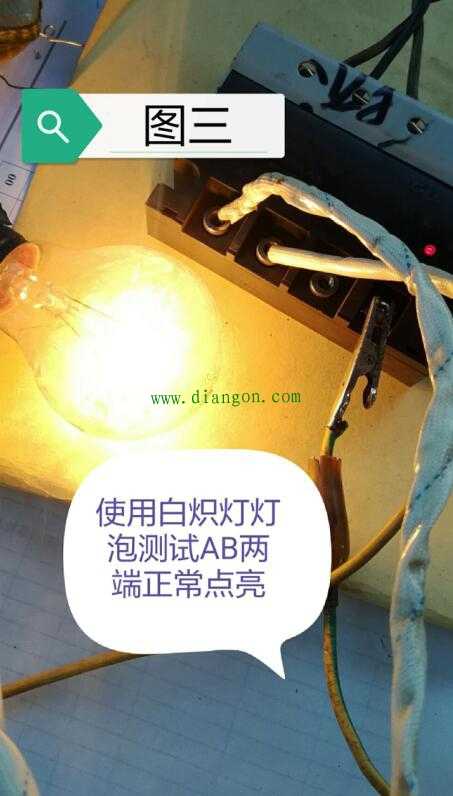

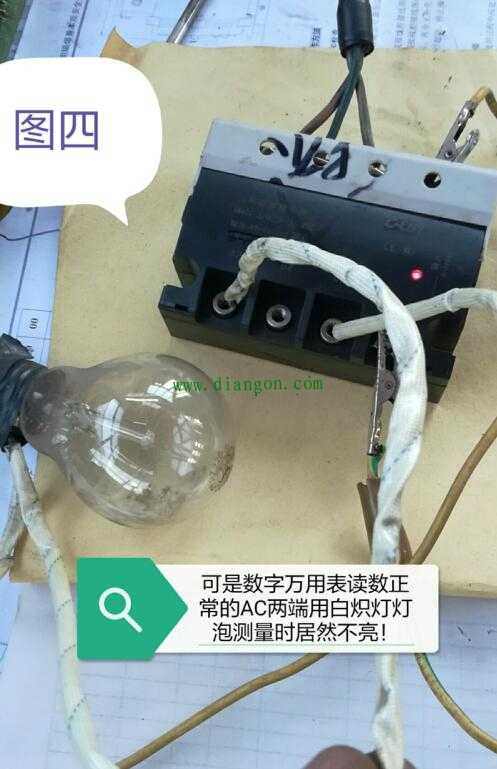

调节好检修构思后，自己觉得仅有中间继电器的行为较大——终究其为电子元件组成的电源开关元器件，没法彻底可用传统式的检验方式拿下。除此之外充分考虑数字万用表因结构和精确测量检验基本原理等要素危害，在对于交流电流量具体精确测量全过程中，非常容易发生“虚工作电压”状况。（www.diangon.com独家代理原創 版权声明）有常见于此，自己决策应用二只220V 60W日光灯电灯泡串连，来形象化判断中间继电器的。在接入操纵端DC24V工作电压后，再将键入端三相380V送进，然后用日光灯电灯泡检测中间继电器輸出端三相——AB两相电灯泡照亮；AC、BC间电灯泡没亮！到此常见故障缘故真相大白：中间继电器C相产生短路常见故障而致（因A、B两相一切正常，小编推论有可能是C双向晶闸管毁坏而致）。购置一只同规格型号中间继电器拆换后，常见故障得到清除。

根据本次检修工作中可以看出，对于中间继电器这类电子元件组成的开关元件元器件维修时，因姿势基本原理和数显万用表原有特点限制，应用传统式的通/断，工作电压测量法不是可以不尽人意的。应对这类状况，选用形象化的“初始化”方式多方面清查，无外乎一种更为简单便捷高效率的方式。
