数字万用表测量二极管三极管以及电路通断的方法图解

1、精确测量二极管

精确测量二极管时，红直流电流表插进“VΩ”插口，黑直流电流表插进“COM”插口。挡位切换开关挑选的“二极管精确测量”档，红直流电流表接被测二极管正级，负直流电流表接被测二极管负级，就可以精确测量二极管的正方向损耗。

2、精确测量电源电路导通
精确测量电源电路导通时，红直流电流表插进“VΩ”插口，黑直流电流表插进“COM”插口。挡位切换开关挑选的“二极管精确测量”档，将二根直流电流表各自收到被测电源电路的两边，假如这时无源蜂鸣器鸣叫声，则说明被测二点通断或是二点间电阻值低于90欧母。
3、精确测量晶体三极管

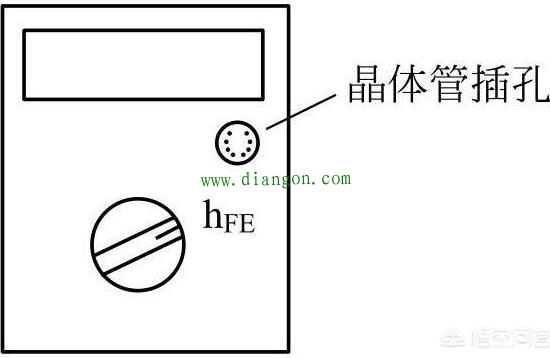

精确测量三极管放大倍率时无需接直流电流表，挡位切换开关挑选“hFE”档，如下图所显示，将被测晶体三极管插进数字万用表操作面板右上方的晶体三极管插口就可以精确测量。

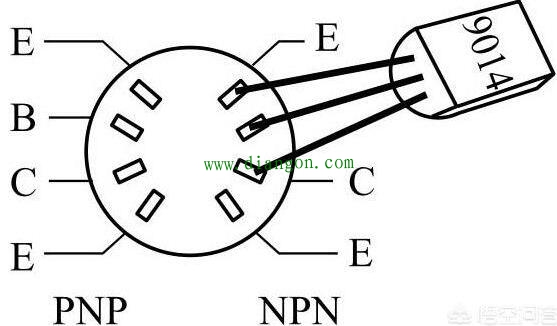

精确测量前必须明确三极管是PNP型或是NPN型，随后依据种类插进恰当的插口。
