如何利用信号发生器生成双音信号

1、什么是双音信号？

首先解释一下单音信号，单音就是单频的一个RF信号，双音信号是由两个单音信号合成的，双音就是双频的一个RF信号。

2、如何生成双音信号？

（1）在SMU200A信号发生器中，基带信号有一种多载波模式，可通过多载波模式来生成双音信号，如下图所示配置：

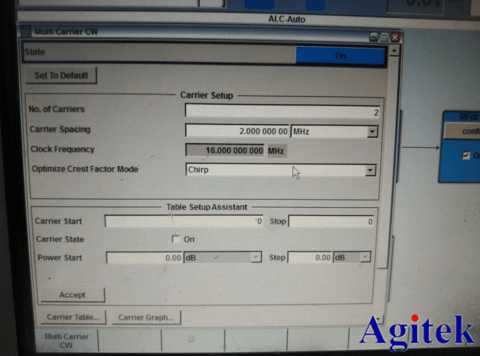

进入多载波模式后，进行参数的设置，如下图：

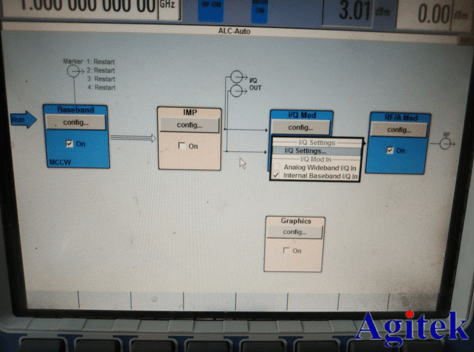

（2）开启I/Q调制模块，设置如下图：

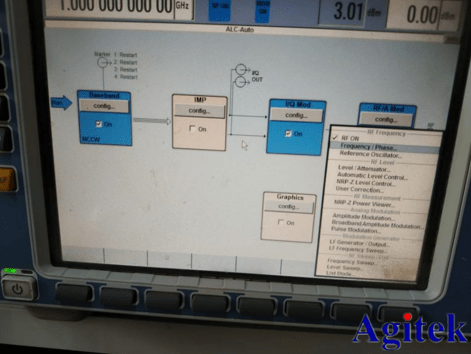

（3）开启射频输出模块，参数默认，如下图：

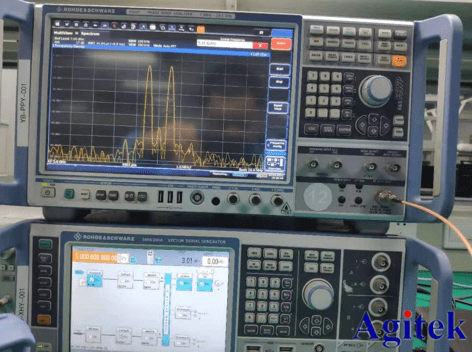

至此，一个简单的双音信号就完成了，连接频谱仪进行测试，如下图：

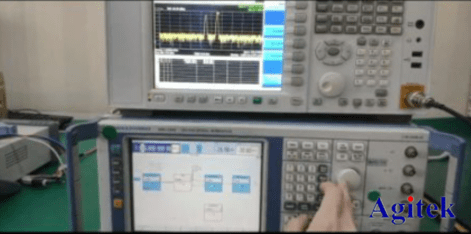

此实验也可使用SMW200A达到同样功能，结果如下图：
