泰克示波器在开关转换电源纹波测试的应用

开关模式电源

开关模式电源（Switch Mode Power Supply，简称SMPS），又称交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一种。其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。开关电源的输入多半是交流电源（例如市电）或是直流电源，而输出多半是需要直流电源的设备。

因此开关电源产品广泛应用于工业自动化控制、LED照明、工控设备、通讯设备、电子冰箱，等数码产品消费电子等领域。不过开关电源比较复杂，内部晶体管会频繁切换，若切换电流尚未加以处理，可能会产生噪声及电磁干扰影响其他设备，容易在用电器上产生谐波，而谐波会产生较多的危害；同时也会降低了电源的效率；更有甚者较强的纹波会造成浪涌电压或电流的产生，导致烧毁用电器，对人员也会有一定的危险性；当然会带来噪音干扰，使图像设备、音响设备不能正常工作。

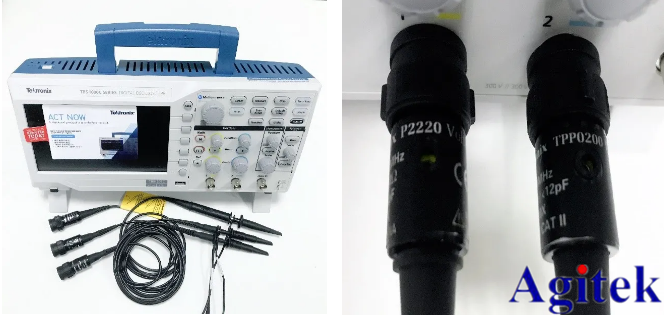

针对客户实际情况安泰测试技术给客户配置了泰克示波器TBS1202C+1:1泰克探头P2220的方案。客户主要做自身设备的供应的电源模块进行测试，供电输入是市电，输出端主要是DC电压12V，对带宽要求不高，客户结合自身选择200M为未来测试留有余地，而且本身泰克示波器TBS1000C系列产品对于纹波测试中信号捕获也有很好的效果；配置的P2200探头除了有普通的10X衰减档位，还有1:1等比例衰减，有效减少噪声的引入。

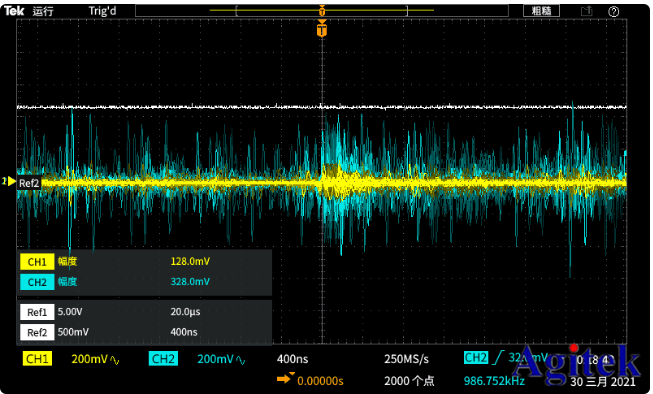

CH2用普通10X探头测试

CH1用等比例1:1探头P2220测试

通过对比测试发现，相较于普通探头等比例的探头配置能够有效减少纹波测试中的噪声，看到真实的纹波信号。

总结

配置要求: 针对纹波要求，信号频率不是很高，如果需要看高频谐波噪声可以适当提高带宽，100M带宽足够，探头配置需要等比例1:1探头即可。

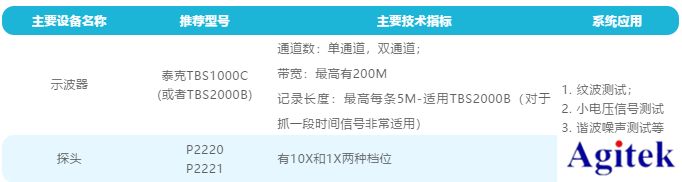

系统配置参考：
