示波器测量信号频率的方法有哪些

示波器是电子工程师们日常作为测试测量使用频率很高的电子仪器，被誉为电子工程师的 “眼睛”，它的功能也是相当多的，比如：

1、可以测量交流信号的周期，并以此换算出交流信号的频率。

2、可以测量直流信号、交流信号的电压幅度

3、可显示交流信号的波形。

4、可以用两个通道分别进行信号测量。

5、可以在屏幕上同时显示两个信号的波形，即双踪测量作用。此作用能够测量两个信号之间的相位差，和波形之间形状的差别。

作为刚入门的工程师小白来说，了解每个应用的测试方法是非常有必要的。今天安泰测试就先给大家分享一下示波器测量信号频率的方法，用示波器测量信号频率的方法很多，下面介绍常用的两种基本方法：

1. 周期法

对于任何周期信号，可用前述的时间间隔的测量方法，先测定其每个周期的时间T，再用下式求出频率f ：f=1/T

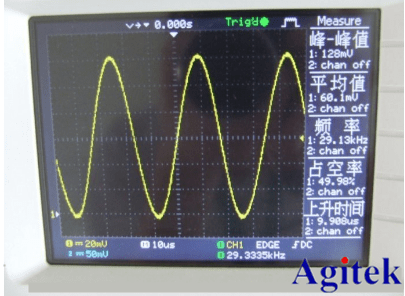

例如示波器上显示的被测波形，一周期为8div，“t/div”开关置“1μs”位置，其“微调”置“校准”位置。则其周期和频率计算如下：

T=1us/div&TImes;8div = 8us

f= 1/8us =125kHz

所以，被测波形的频率为125kHz。

2. 李沙育图形法测频率

将示波器置X-Y工作方式，被测信号输入Y轴，标准频率信号输入“X外接”，慢慢改变标准频率，使这两个信号频率成整数倍时，例如fx :

fy=1:2，则在荧光屏上会形成稳定的李沙育图形。

李沙育图形的形状不但与两个偏转电压的相位有关，而且与两个偏转电压的频率也有关。用描迹法可以画出ux与uy的各种频率比、不同相位差时的李沙育图形，几种不同频率比的李沙育图形如图5-15所示。

利用李沙育图形与频率的关系，可进行准确的频率比较来测定被测信号的频率。其方法是分别通过李沙育图形引水平线和垂直线，所引的水平线垂直线不要通过图形的交叉点或与其相切。若水平线与图形的交点数为m，垂直线与图形的交点数n，则

fy / fx=m / n

当标准频率fx(或fy)为已知时，由上式可以求出被测信号频率fy(或fx)。显然，在实际测试工作中，用李沙育图形进行频率测试时，为了使测试简便正确，在条件许可的情况下，通常尽可能调节已知频率信号的频率，使荧光屏上显示的图形为圆或椭圆。这时被测信号频率等于已知信号频率。

由于加到示波器上的两个电压相位不同，荧光屏上图形会有不同的形状，但这对确定未知频率并无影响。

李沙育图形法测量频率是相当准确的，但操作较费时。同时，它只适用于测量频率较低的信号。
