泰克任意波函数发生器AFG31000，三步轻松搞定不规则脉冲串

在电光调制中，常常需要信号源给出各种脉冲波形，在大部分调制中，只要输出足够窄的脉冲串即可，信号源需要输出高频率的脉冲和极低的占空比，满足对极窄脉冲的要求：

1）泰克任意波函数发生器AFG31000 脉冲频率高达：160MHz；

2）占空比：0.001% ~99.999%（受到脉宽限制）

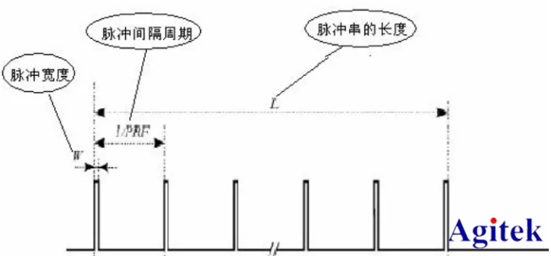

一、通常情况下的脉冲

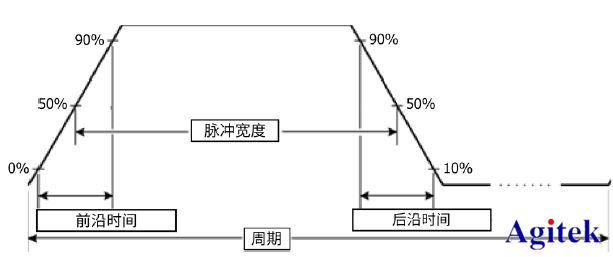

1）可以定义脉冲的各种参数，脉宽，上升/下降时间，频率，占空比，脉冲个数N；

2）可定义脉冲输出的模式，BurstMode，Continue Mode；

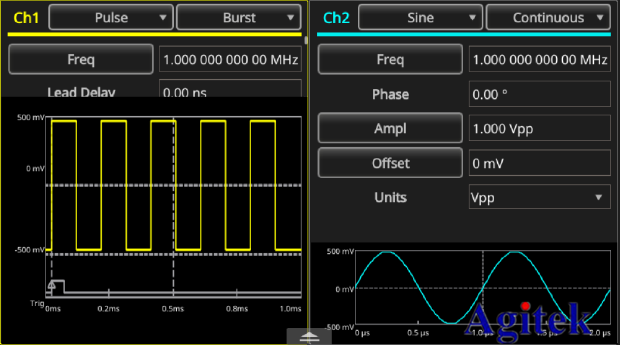

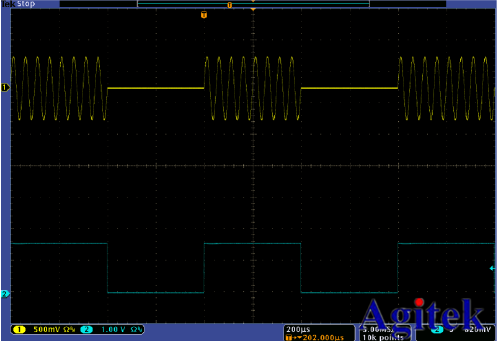

3）Burst Mode，可控制Burst 频率和时间；

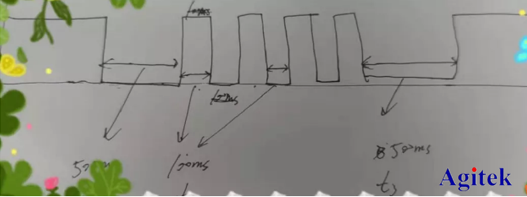

二、特殊情况下，对于不规则的脉冲串，要做到每一个脉冲串参数可调，市面上的信号源编辑起来异常复杂，最后不得不借助波形编辑软件来搞定。有没有更简便，适合现场的编辑方法，答案是肯定的：

泰克任意波函数发生器AFG31000 独有的Double Pulse 模式，三步搞定不规则脉冲串：

Step1 选择DoublePulse模式

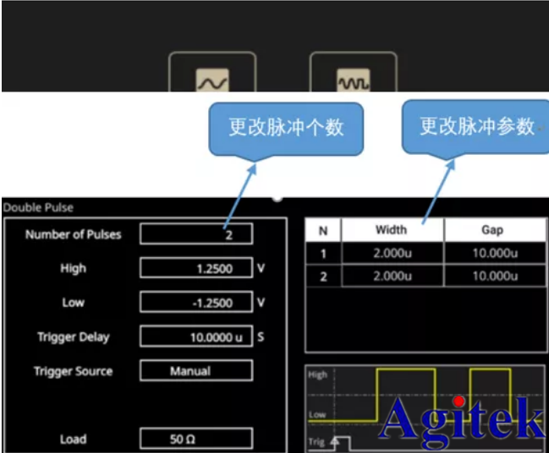

Step2，定义脉冲个数，定义每一个脉冲的脉宽，间隔

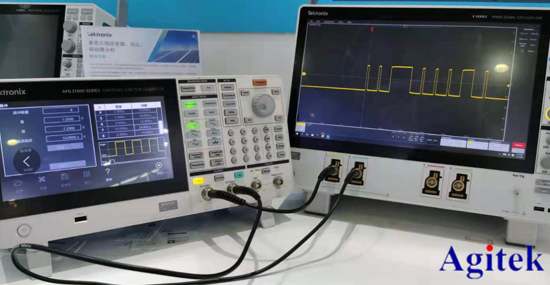

Step3，输出确认

总结

1）AFG31000内置的APP将场景具体化，方便客户理解，简化客户的测试流程；

2） AFG31000 超大屏幕显示，所有设置参数一幕了然；

3）双脉冲编辑功能，起源于我们针对第三代功率半导体SiC，GaN 的双脉冲动态测试，同时也能实现多脉冲串的个性编辑。
