纳芯微推出车规LIN收发器芯片NCA1021

纳芯微(NOVOSNS)推出了全新通用车规LIN收发器芯片---NCA1021，可广泛适用于汽车电子子系统的总线接口设计，如电动门锁，电动窗，电动座椅，电动后视镜，玻璃刮水器，座椅加热器等模块，具有线间干扰小，线束少，传输距离长，成本低等优点。

LIN总线

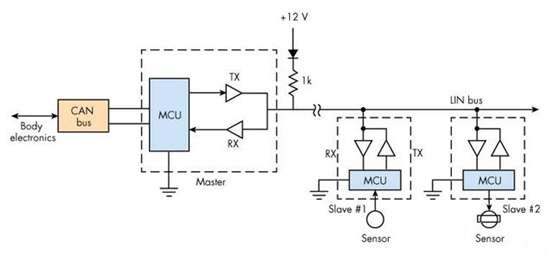

NCA1021为本地互联网络LIN (Local Interconnect Network)收发器接口芯片，这种总线采用单线连接，在从电子系统中为现有的CAN总线等网络提供低成本的总线拓展。LIN总线最多可容纳16个节点，主节点通过外部上拉电阻和保护二极管连接到LIN总线，从节点可以是用于输入的开关或其他传感器，以及诸如电动机，继电器，螺线管或LED的一些受控装置或致动器。

低功耗 高性能

NCA1021采用通用SOP8及VSON8封装，具有低功耗模式和多种唤醒方法，可通过LIN总线或其他引脚支持远程唤醒和本地唤醒。支持高达 20kbps 的发送和接收通信，具有睡眠模式(Sleep mode)，功耗极低。 该器件还可以使用 INH 输出引脚作为标志来控制本地系统中其他器件的工作状态，以实现整个系统的低功耗运行。

NCA1021通过波形整形和压摆率调整将TXD接收到的信号转换为LIN总线信号，以减少电磁辐射(EME)。TXD具有故障超时保护功能，防止LIN总线被占用。

NCA1021主要性能

· 支持车载12V供电应用

· 供电电压：5.5V~27V

· 输入电平兼容3.3V和5V器件

· ±40V的总线保护电压

· 本地或外部唤醒源识别

· 集成LIN总线上拉电阻

· 发送数据故障超时保护功能

· 过温保护功能

· ESD (IEC 62228-2)：±6kV

· 数据速率：20kbps

· 工作温度：-40ºC~125ºC

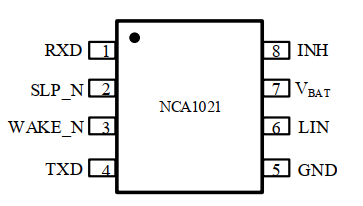

· 封装： SOP8 4mm×5mm

VSON 3mm×3mm

保障供应 免费送样

车规LIN收发器NCA1021，高性能，低成本，小尺寸，与主流欧美芯片方案P2P兼容，并提供可靠的全国产供应保障。
