如何避免信号源出故障

信号源也是电子工程师常用的仪器之一，很多客户在使用信号源时发现，在测试测量中会出现一些异常现象， 例如：使用E4438C时开机后发现屏幕出现错误提示：

这是由于开机时晶振体没有预热导致，几分钟后错误信息就会消失。所以当我们的仪器出现问题时，可以通过以下几个方法判断是否真的坏了再决定是否报修：

1. 查看错误信息（N5182）

2.自检（N5182）

1）utility

2）self test

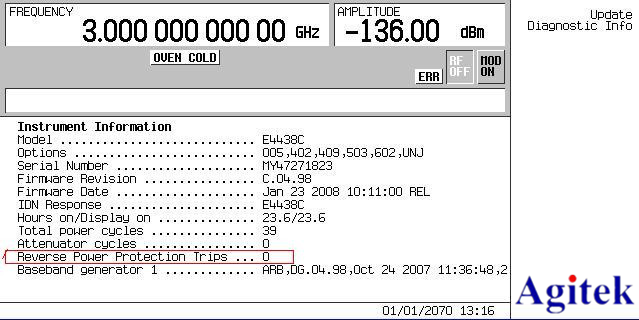

3.反向功率保护及检测（E4438C）

安泰信号源维修中心告诉你如何避免信号源出现问题？

一）规范操作

1. 避免信号源过载（典型的反向保护功率电平30dBm）

输出信号反射或外部偏置，导致前端过载损坏。

测试前，把信号幅度减至最小安全电平，避免信号对信号源的输入输出端口造成意外冲击。

2.不要超过指标数据和黄色警示标签数值。

以E4438C为例：

反向保护功率是30dBm,超过2GHz单载波输出，反向输入最大功率是20VDC和13dBm

数据输入端口损坏电平是-0.5V到5.5V。

I/O输入口损坏电平是1rms和10V峰值。I/O输出口的损坏电平是大于3.5V和小于-3.5V。

3. 必要时，适当使用限幅器和衰减器

4. 保护频谱输入端口，禁止弯曲和撞击线缆，不能混淆50欧和75欧的连接器

二）良好的使用环境

定期检查和清洁频谱仪的通风口，避免影响仪器散热，过高的温度会影响仪器性能指标。频谱仪的最佳工作温度20℃~30℃。同时使用环境应当洁净少尘，灰尘不仅影响散热还会对仪器的端口产生连接问题。

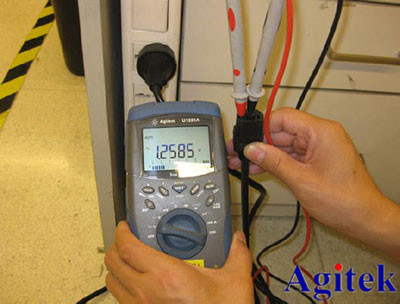

三）检测交流电源的质量和极性

电压偏差；220V(+5% /-10%)

频率偏差；(50 Hz +/-1%)

谐波 (波形畸变)；(小于 5%)

瞬间冲击电压不能大于100V

三相电压不平衡度（小于20%）

四）良好的接地

1. 使用仪器附带的三相电源线

2.零线和地线压差小于2伏，火线和地线压差220伏

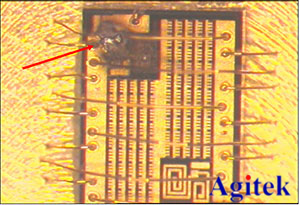

五）静电防护

静电，永远是电子测量仪器最大的敌人，因为静电的产生永远不可避免，而且静电对电子元器件的伤害具有隐蔽性，潜伏性，可积累性等特性，做静电防护不可能是一个单方面的短时间的过程。需要从基础的静电安全工作区，到人员的静电安全培训，到日常静电防护流程，这将是一个全面的长期建设。
