MT7668H高PF线性无频闪新欧标解决方案

2019年12月欧盟发布新ERP标准方案，照明产品的生态设计和能效要求也设立了新的标准，照明企业、生产制造商和供应商开始寻找符合新标准的产品替代解决方案。

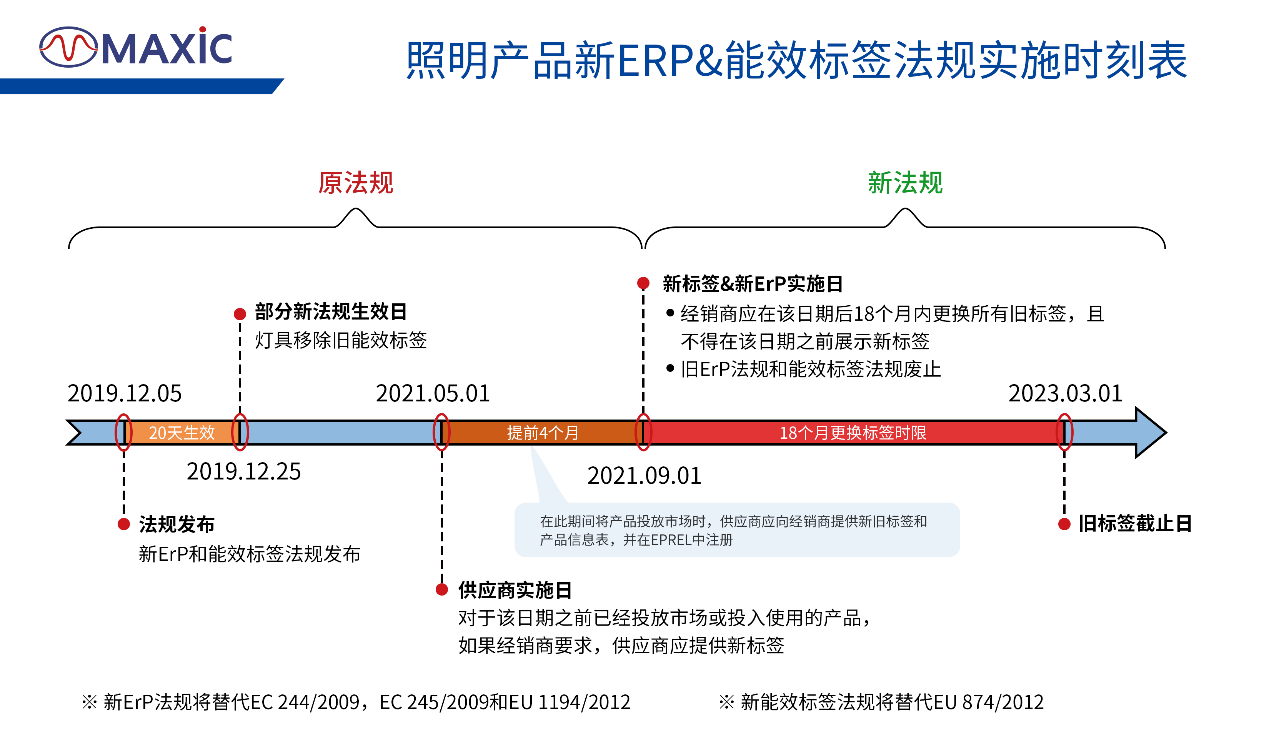

欧盟新ERP标准执行实施节点

针对欧盟新ERP标准的要求，2020年初，美芯晟科技推出第一代新欧标解决方案MT7618N，这是一款满足新欧标DOB球泡灯方案，外围简洁，系统成本低。随着21年9月1号新标准的正式实施，美芯晟针对新欧标对光效的要求，快速推出第二代高效新欧标解决方案MT7668H。

其中MT7668H是一款高PF值(PF>0.7)、高效率的无频闪LED线性驱动芯片,效率大于84%@AC230V，比市面B产品高4%以上。功耗的降低使MT7668H可以支持单面板PCB灯丝灯应用，并且单面PCB板比市面B产品采用双面PCB板成本节省0.1元(Size E27)。

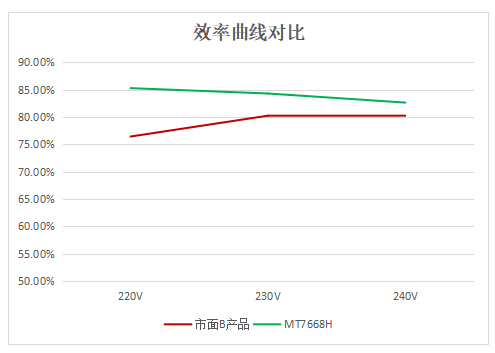

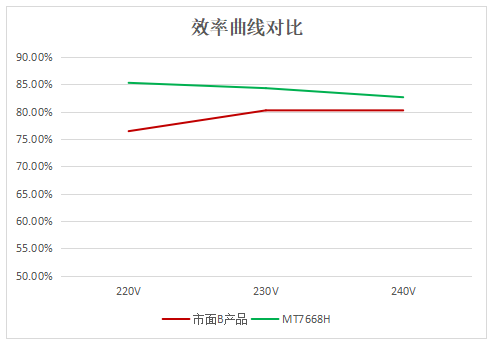

效率曲线对比图

同时，MT7668H内部集成高压功率管和高压供电电路，无需电感、变压器等磁性元件，外围电路系统结构更加简单。　

一、产品优势

♦ PF>0.7，满足新欧标Harmonic的要求

♦无频闪，Pst LM≤1.0，SVM≤0.4@AC230V

♦高效率，大于84%@AC230V，比市面B产品高出4%

♦ 支持单面板PCB 7W应用，比市面B产品双面板应用节省成本0.1元

♦ 外围电路简单，支持全贴片设计方案

♦ 外置线电压补偿功能，可实现输入功率恒定

♦芯片应用系统无EMI问题

♦ 过温自动调节功能

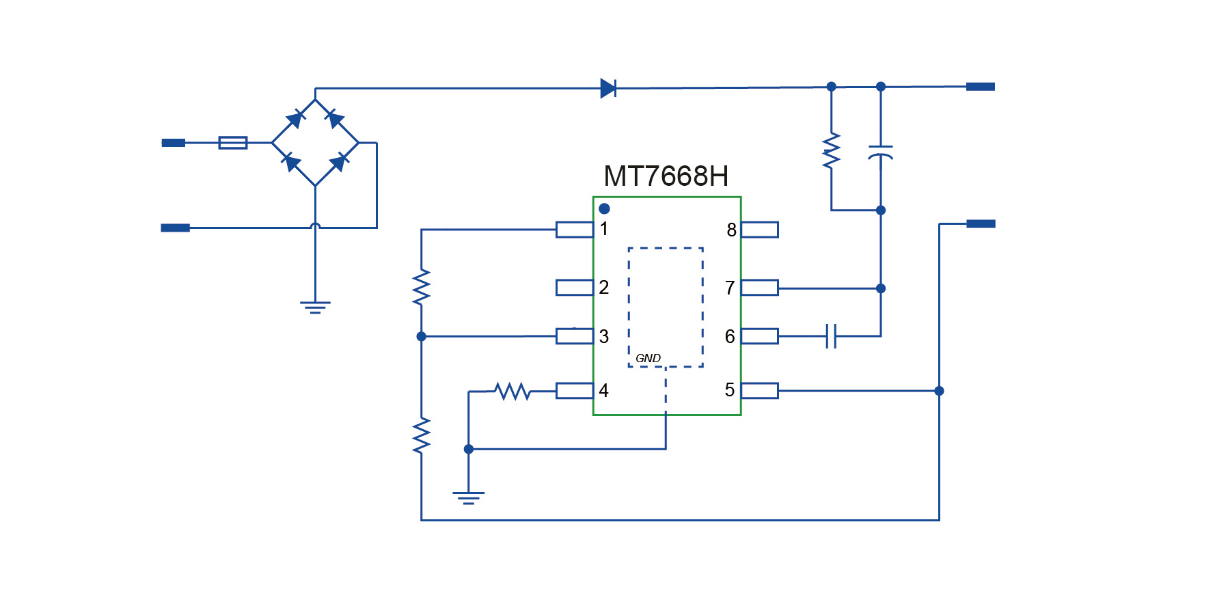

二、典型应用原理图

三、典型应用方案

MT7668H-7W 灯丝灯单面板方案

输入电压：AC220V~AC240V

输出电压：262V

输出电流：23mA

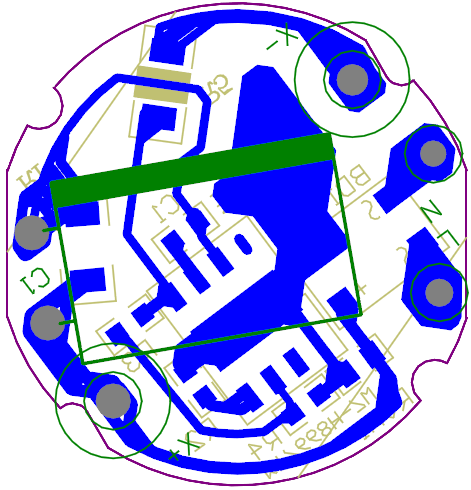

layout

电源性能

1、 高效率84.3%@AC230V

2、 无频闪效果

3、 Harmornic

4、PF

5、EMI

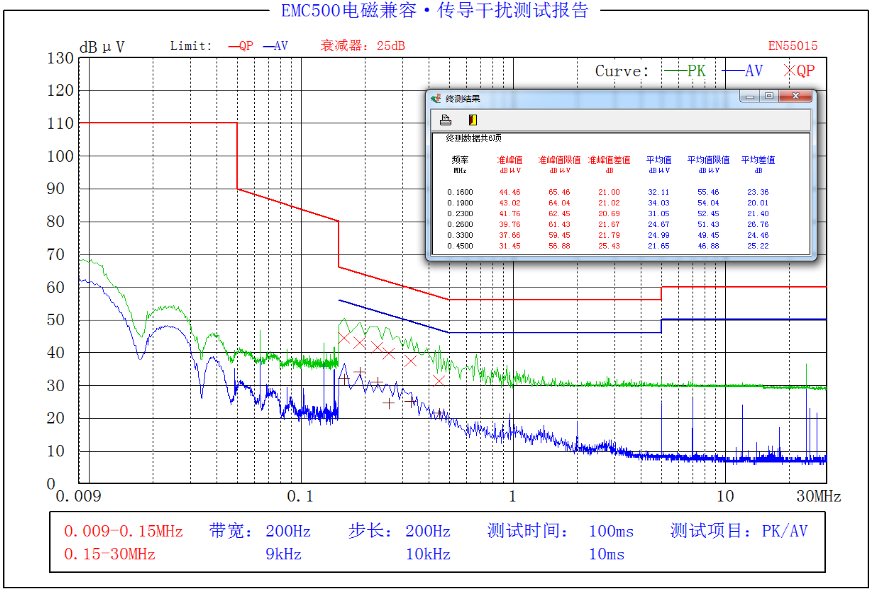

传导 230Vac L

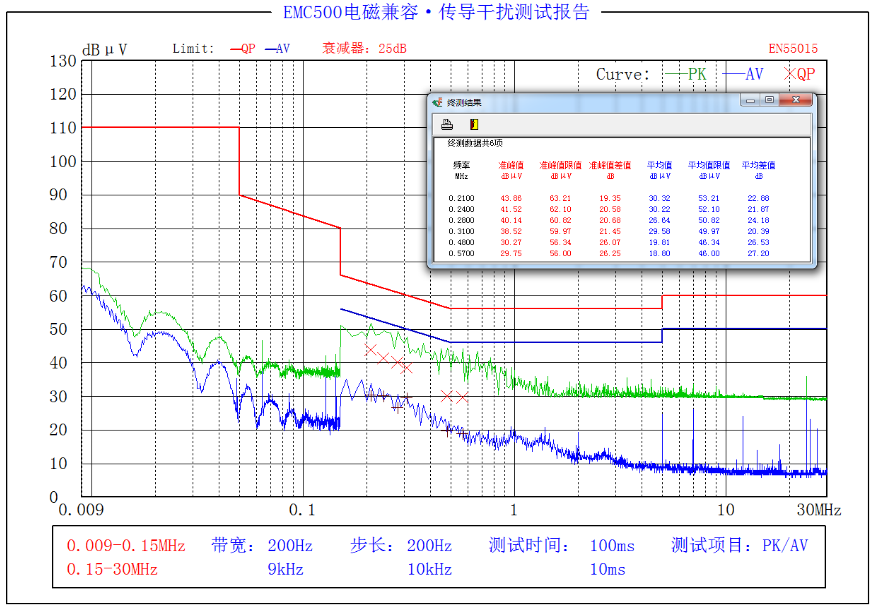

传导 230Vac N

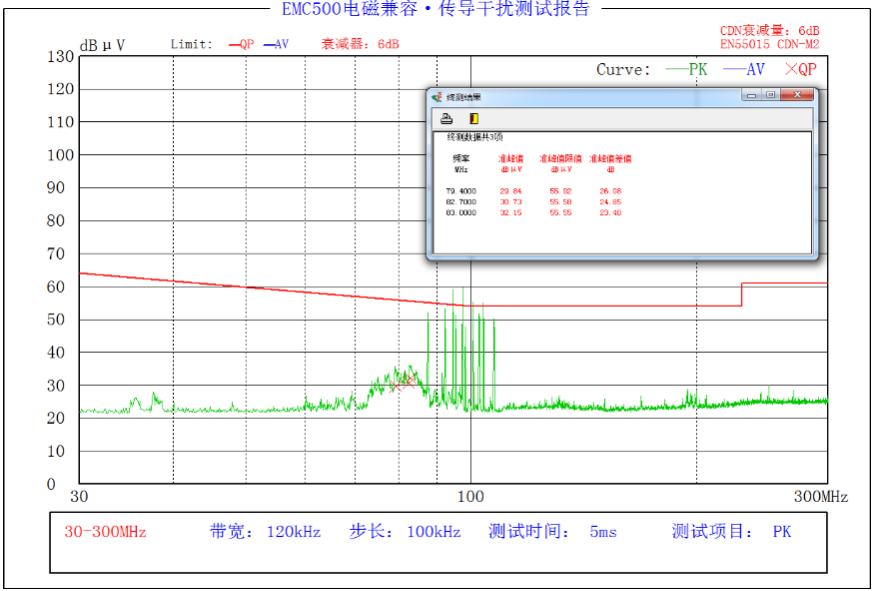

230Vac CDN
