Pixel相机黑科技怎么来的? 来看技术解密

即便现在手机多镜头当道，但Google还是在Pixel手机上展现超越单镜头的实力，以硬件+软件+AI带来如HDR+、景深肖像模式、超高分辨率（Super Res Zoom）及夜视等几项要以多镜头才能完成的模式，相信大家也很好奇背后到底运用了哪些技术? Google先前特别邀请杰出工程师Marc Levoy来台，为大家一一解密，有的之前在Google AI Blog发表过，有的则多提到一些观念，这里也综合先前的采访，以及Google AI Blog上的文章，整理分享给大家。。

Macr Levoy是史丹佛大学计算机科学荣誉退休教授（该职由VMware创办人所支持），以及Google杰出工程师。Macr Levoy在史丹佛大学教授计算机绘图学、数位摄影学和艺术科学，目前他在Google带领的团队负责了Pixel手机的HDR+模式、肖像模式、夜视、Jump光场相机以及Halide图像处理语言程序，对计算摄影（Computational Photography）领域相当有研究。

Macr Levoy首先跟我们分享手机相机的趋势BYT60P-1000，硬件上画素/感光元件、镜头质量越来越好，光圈也越来越大，以及已成为主流的多镜头趋势，但一般人可能还没观察到，手机摄影的重心正从硬件往软件转移。

包含以计算摄影整合连拍帧数做多框合成，以及在及演算成像时导入机器学习，在训练机器学习的过程中，又得到更多可投入训练的信息，一环环来提升计算摄影的质量。

Macr Levoy也提到，好的手机相机程序，要遵守几项原则：

执行要迅速：

比方取景荧幕刷新率要高于15fps，快门延迟也要低于150毫秒，拍好之后照片成像时间也要少于5秒，且不能让手机在过程中感觉到发热。

预设模式绝不能失败：

过程要是可靠的，如有可靠的曝光、对焦、自动白平衡，且要避免拍到鬼影或残影。

要重视使用者在摄影时会遇到的特殊状况：

当然有可能遇到困难场景，预设模式也拍不好或侦测错误。Macr Levoy举例他们有套脸部侦测，准确率有96%，但有时遇到戴深色墨镜的人会侦测失准，导致测光参数也失准，后来他们用机器学习和更好的绘图数据来修正这个问题。

不过特殊模式下，若有偶发的幽默意外，结果是可以被接受的，比方拍全景时遇到狗狗走动中，可能会就拍到这种腊肠狗体...

手机因为感光元件小，又多半是手持拍，所以面临几个较大的问题是：低光噪声噪点、手持易晃动、动态范围小...等，所以可以发现很多算法都是在解决这些问题。

Pixel手机上有四个计算摄影带来的功能，可能有点烧脑，所以建议直接点击转跳，看完一个休息一下，不要连着看，比较不会累...

HDR+

人像模式

高解析变焦

夜视模式

HDR+

现在大家对HDR的原理应该都很清楚，典型的作法是以包围曝光拍摄多帧不同亮度的影像，短曝光的高光部位比较清楚，长曝光的则是暗部清楚，接着就取这些有细节的部分，合成出最后的影像。

但它的问题是，若是手持拍摄，可能因为晃动，或物体有移动，在合成时像素会难以对齐，

而且画面中若有过曝到一片白的地方，会让演算错误，最后画面出现鬼影、叠影、伪像等问题。

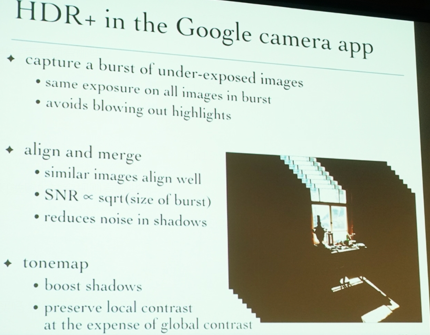

Google的解决办法是：连拍短曝光的多张影像，尽量让每一张的曝光都跟第一张一样，这些影像高光处有细节，也因为曝光相似，叠合时更容易对齐。

但你可能会想说：拍短曝光，那暗部不就偏暗吗?

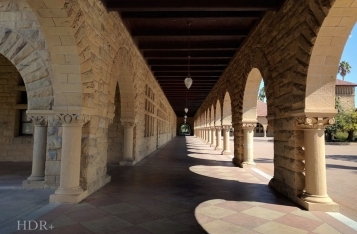

HDR+的作法是采用色调映射（Tonemap）来增强暗部，降低亮部，牺牲一点整体的色调和对比度，来保留局部的对比，让画面里亮暗部可以呈现出细节。（左：单张拍摄 右：HDR+）

那增强的暗部不就会看到很多噪声?

有个公式是讯噪比（SNR）和连拍帧数的平方根成正比，连拍帧数越多，讯噪比越高，表示噪声越少，连拍多张后，有足够的画面做合成，就可以减少暗部的噪点。

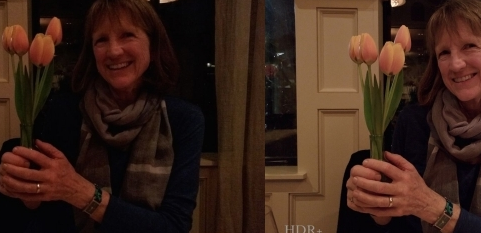

也因为叠合多张画面做降噪，所以低光画质也会比较好。（左：单张拍摄 右：HDR+）

人像模式

现在手机上的人像模式，都是演算而来的「合成景深」。

不像单眼，手机的光圈是固定的，而且镜头焦距偏广角，除非近拍，否则难以产生景深，但如果知道相机到画面上每个点之间的距离，就具备区分前景背景的基本条件，再透过演算，将背景作模糊效果达到「合成景深」。

那么手机怎么测量场景中每个点的距离呢?

最普遍的方法是用两颗镜头，在相似的焦点下捕捉视角相近的两个影像，找到两个影像匹配的像素后透过三角测量算出深度，这就是所谓的「立体算法」（ stereo algorithm），然后将一个平面上的点保持清晰，平面外的点，就做模糊效果，这模糊效果采集邻近像素色彩的平均值，而程度则取决于这个点对焦和平面之间的距离，软件甚至可以控制散景的形状，虽然是用算的，但可以做到让大部分人看起来觉得和光学景深照一样。

这是手机产生景深照一个比较简单的概念，但Pixel系列都只有单镜头，怎么测量距离/ 深度，算出景深呢? 这里稍微仔细一点来说Pixel 2及Pixel 3上的作法，基本上有四个步骤。

第一步：先拍一张HDR+的照片

肖像模式照片以一张泛焦，什么都清楚的HDR+图像为基础，前面提到，HDR+有动态范围高、低噪点、细节清楚等优点，有了HDR+照片后，就可以进入下一步。

第二步：区分前后景

有了HDR+照片之后，就要决定哪些像素是前景，哪些是背景，这里利用了机器学习。

以前景拿着咖啡杯的人为例。

Google训练了一套以TensorFlow撰写的「卷积神经网络」（CNN），让它计算哪些像素是人，哪些不是，它分阶段先区别了颜色和边缘等简单特征，后段筛选脸部、身体等特征，结合两种阶段的过程很重要，因为不只要测量画面中有没有人，还要确实定义哪个像素也属于这个人物。

Google用超过百万张人物和配件照片训练出机器学习模型，包含了戴帽子、吃甜筒...等，这套神经网络系统辨识出手上的茶杯也属于前景。

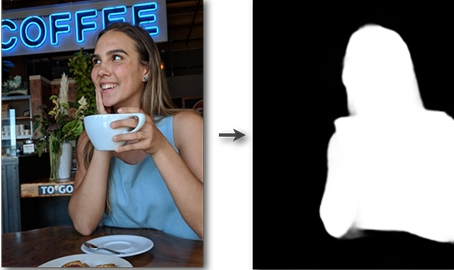

这是神经网络辨识后区别出了人物、背景屏蔽，并利用数学计算中的「边缘感知双边求解器」（Edge-aware Bilateral Solver）让人物分割的边缘更锐利。

第三步：计算深度图

前面提到Pixel手机用机器学习区分出何为人物、何为背景，但如果拍的是物件呢?

非人物就无法用机器学习辨识，Google在这里用了Dual-Pixel 双像素技术（即PDAF相位对焦）来预估出深度图，一来解决Pixel手机单镜头问题，二来也藉此区分哪些物件是前景，哪些是背景。

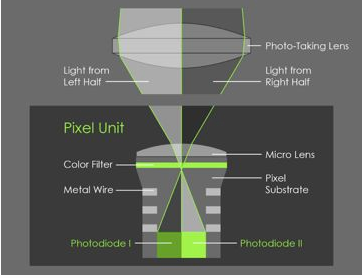

PDAF像素可以在单张快照里，透过左侧和右侧的像素提供讯息（或是如果你正直拿手机，就是镜头的上侧跟下侧），透过很小，只约1mm的基线，让影像立体化，提供判断场景深度的线索。

第四步：结合上面分割图及深度图渲染出成品

最后就是将PDAF图像输入训练好的卷积神经网络，结合机器学习分割技术，将主体保持清晰，并根据主体和背景的距离，按比例模糊。

专业相机会依照和对焦平面的距离，产生渐进的散景，真实情况是，可能对焦在眼睛上，鼻子就会模糊。而机器学习算出的距离，则会保持主体一致的清晰，或许不符合物理真实，但可让一般人更容易就拍出带自然散景的照片。

训练辨识PDAF图像的神经网络，看来一句话轻描淡写，但训练过程并不简单，Google将Pixel 3的训练模型又做了优化。

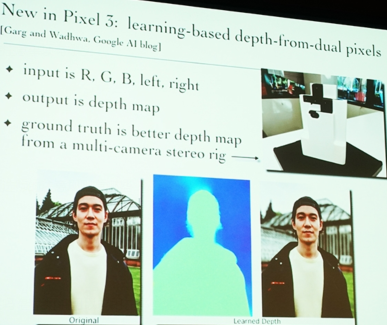

要训练机器辨识PDAF图像的深度，就要提供大量的PDAF图像，Google用一套以五台Pixel 3组成的机器（五眼怪?），用WiFi控制他们能同步拍摄，拍出成千上万的照片后，透过机器学习中的Ground Truth来训练Dual-Pixel技术产生质量更好的深度图。

比方一些原本与基线平行的水平线，会因为较难察觉有距离的差异，在计算深度时被忽略，而没有模糊到，这在Pixel 3新的模型跟算法中就得以获得改善。

为了能让用户拍摄时无须等待太久，快速做完计算，Google用了TensorFlow Lite这个针对行动装置和嵌入式装置的模型，以及Pixel 3更强大的GPU一起工作，让模型可以快速运行。

但是前相机没有Dual Pixel，为何还是能拍出景深照呢?

前相机就没有使用Dual Pixel来计算深度图，而是使用机器学习辨识人物、背景。（可以发现用前相机+肖像模式拍非人的物体时没有景深）

高解析变焦

Google在Pixel 3上提出了「Super Res Zoom」高解析变焦这功能。当大家都以多搭载一颗长焦镜来拍清晰变焦时，Google仍想尝试能否用一颗镜头，搭配计算摄影技术来做到一样的事。

最后Pixel 3上形成的高解析变焦功能，虽然背后并没有搭载人工智能或机器学习技术，而是将多层影响合成高解析照片，提升了照片的细节，但结果与很多搭载2x光学变焦镜头的手机不相上下。

放大图像中某部份产生的数位变焦，一定会损失细节，因此如何重建出好的，清晰的细节，是高解析变焦最要克服的事情。

同学们应该听过，现在的感光元件滤色片，都是这样的拜尔阵列（Bayer filter array），并不是每颗像素上都有三原色，而是以2x2像素为一组，这两个像素是绿色、那个是红色，那个是蓝色，排列而成。

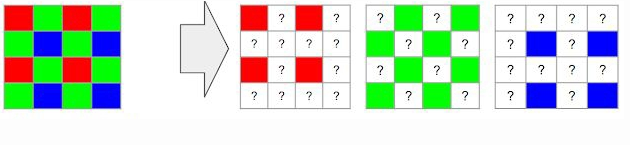

如此下图中问号部份的像素（缺失的信息），实际上是什么色彩、什么细节，就要做重建，这过程称为「去马赛克」（Demosaicing），一种用邻近像素的信息，重建缺失色彩的过程，Macr Levoy跟我们提到，一张影像中，可能有2/3的信息，是透过插值重建出来的。

所以如果像素上的讯息不够完整，那重建出来的质量就不会太好，手机感光元件小，像素纪录的细节本就比单眼少，如果又是用补插值后的像素，再补插值算一次，那质量会更糟糕，细节更不清晰。

这时候，多张合成就是一种神救援的技术。

前面提到HDR+就是利用多张合成后，产生一张亮暗部的像素细节都很好的照片。高解析变焦也用了同样的原理。

当我们手持拍照时，即使你没发现，还是会有些细微的晃动，而让连拍的每张画面，会有些微的位置差异，这些不同位置的差异，刚好就可以填补缺失的画素，就不用执行去马赛克，用猜的来重建缺失。

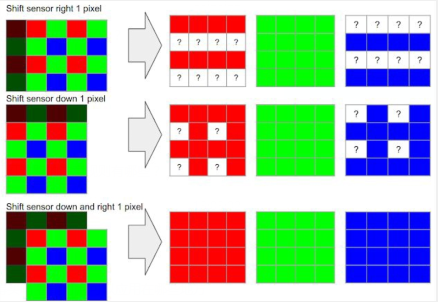

最理想的状况是想这样，四张各向上下左右偏移一像素的画面，合成后刚好填补上缺失的讯息。

但现实状况是，手机多半是手持拍照，在拍高解析变焦时，就可把手持的小晃动连拍，转成补上缺失像素的优势（超出OIS可补偿的大晃动就没办法了）。过程中要将连拍的画面，以其中一张为参考做对齐，对齐之后，就形成一张大致的图像。

但手震通常不会偏移得那么刚好，要将这单镜头高解析变焦方案用在手机上，还是有点挑战，且还需要开发特别的算法。

比方连拍的每个单张仍会包含噪点，算法需要辨识出来，并正确做降噪，另外场景中移动的物件（风吹的树叶、走动的人们等），也会影响画面对齐质量。

为了有效合并连拍画面，Google在Pixel 3上开发了一套连拍分辨率增强模式，去注意到画面上属于「边缘」的部份，沿着边缘的方向融合像素，让照片在降噪导致画面失去锐利感，以及增加细节和解析度间做权衡。

夜视模式

当初设计夜视模式，是为了改善0.3 lux～3 lux亮度下手持、不需闪光灯的拍照质量，3 lux大概是晚上只有路灯照亮的人行道，0.3 lux则是不开灯，已经找不到地上钥匙的那种亮度了。

我们知道低光下手持拍摄时，快门时间越长，就越能捕捉光线，但也越会手震，Pixel手机上也是利用多张合成来解决这两种矛盾。

手持+夜视模式，就运用到前面提到的HDR+技术，以及Pixel 3还有加上高解析变焦的技术来提高清晰度、以及对齐/ 融合像素。

针对晃动问题，Pixel手机还会搭配移动测量技术，看是手持还是上脚架，若侦测到手机稳定，拍摄张数就会少一点，但每张曝光时间长一点，手持、或是侦测到画面中有移动的东西，则是拍摄张数较多，每张的曝光时间变短。根据Google AI Blog的文章提到，拍摄多少张及多长的曝光时间，会视不同型号的Pixel手机，以及手持、移动场景而定，可能会介于快门1/15秒（或更短）连拍15张，以及快门1秒连拍6张之间。

不过夜视模式还会遇到低光时白平衡以及色调失真的问题。

改善低光时的白平衡

人在彩色的照明，或是戴着墨镜看东西时，还是能正确感知色彩，但当我们在一种光线下拍照，在另一种不同的光线下浏览时，照片通常像被染过色一样，我们就很难判断物件实际的颜色，为了纠正这种状况，相机通常会用自动白平衡来校正，就是部份或全局校正色温，让颜色看起来象是在自然光（通常是白光）照明下呈现的样子。

虽然自动白平衡在非夜视模式里做得还不错，但在非常暗，或是强烈色彩的照明下，就很难侦测光源到底是什么颜色。

为了解决这问题，Google开发了「学习式白平衡」，训练模型区别好的白平衡，以及不好的白平衡，当我们拍照遇到不好的白平衡时，算法会建议怎么调整成更自然的色调。

要训练这个算法，需要用Pixel手机拍摄各种场景，然后在色彩校准荧幕上查看照片时，手动校正白平衡。从下面的例子可以看到在低光时，学习式白平衡修正的差别：

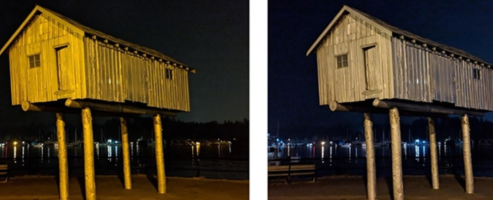

左边是以Pixel 3+预设模式拍的，右边则是Pixel 3+夜视模式拍的，预设模式下，相机不知道这海滨小木屋的光源有多黄，右边则是学习式白平衡算过之后，还原出一个较自然的白平衡。

正确表达夜间调性

前面提到夜视模式是为了改善0.3 lux～3 lux亮度下手持、不需闪光灯的拍照质量。

但在很低光时，人眼都看不到场景里的颜色了，相机又如何捕捉并漂亮的呈现呢?

拍摄低光夜景时，不管是单眼或手机，多半会用长曝光，或是多张合成，拍出这样的照片，有对的颜色、有细节，以及因为月光照成的阴影，而且有星星，效果很不错，但它看起来太像白天了，会造成读者的困惑，不觉得这是要表达夜晚场景，也可能这并不是拍摄者想要的样子。

Google从古典画作得到灵感，他们发现画家利用强化对比度、深色包围场景，以及把阴影部份描绘成黑色三种方法，来表现这是低光场景。于是在夜视模式的算法里，也采用了一样的技巧来表现低光场景。不过要用夜视模式拍出亮度跟细节，同时还让观赏的人知道这照片是夜间场景，还是有点困难的，这张是还不错的成果。

夜视模式这样的好物，会开放让其他手机也能安装下载吗?

关于这问题Macr Levoy提到，目前还是优先放在Pixel手机上，开放与否除了技术外，还有很多复杂的因素，未来会不会有计划，他也不能予以置评。

关于计算摄影的一些QA

上面这些计算摄影技术，目前都还是作用在静态照片上，Macr Levoy表示，若要将这些软件技术用在影片上，需要更好的硬件加速来支撑，未来还是可以考虑作用在影片上。（不过Pixel 3的录像时防手震倒是有用到算法）

目前的计算摄影仍面临一些限制，硬件方面，也是每一家厂商都会面临到的，比方想要更长的焦距，机身就会更厚，尽管现在厂商有很多创新技术，但还是无法避免会遇到这些物理限制。软件上，也有运算能力及存储器的天花板有待突破，比方更进阶的机器学习模型，需要更大的存储器...等。

Macr Levoy也提到，虽然计算摄影的运算变得更复杂，但这也意味着他们可以透过一次次的更新，取得更好的拍摄功能（或体验），他们也希望每次更新都可以扩及到历代Pixel手机上，对团队来说，这是一项持续工作，但优点是，不用等到新硬件出来，就可以推出更进阶的功能。

就算是单眼相机，也多少有多张合成、软件演算在运作，只是看起来没有现代手机那么全面跟深入。

对于在拍摄时套用很多算法，有人会觉得不要过多修饰镜头跟感光元件纪录的当下，才是真实的拍摄行为（纪录影像）;

也有人觉得透过软件还原眼睛能看到，但镜头无法好好纪录的样子，是必要的（比方很多摄影师还是会修图后再拿出成品），

也有人觉得用AI演算让画面更漂亮更稳定更讨喜，解决手机硬件的限制，也无不可，

不仅是你我，每家厂商对计算摄影也都有不同的喜好跟品味，算法要多用力干涉成像这件事，我想没有答案，各位同学觉得呢?
