补足工业自动化应用，M12连接器的技术革新

电子发烧友网报道（文/李宁远）传感器连接器M12/M8是工业连接器中用的最多的两款连接器。用于机器人应用和伺服驱动的连接器系统需要实现更安全更可靠的工业环境通信，这日益增长的通信需求也加速了M12/M8连接器发展。不仅在传统的工业应用场合，在很多需要紧凑可靠的连接系统中，M12/M8连接器也开始了大规模应用。尤其是M12连接器，已成为工业自动化领域的首选互连系统。此类结实耐用的连接器可在最为恶劣的环境中实现可靠连接，从而为工业自动化领域的连接技术带来一场革新。

M12和M8连接器在应用上有高度重合的地方，因此常常将二者一起提及。M12连接器的螺纹是M12*1，M8连接器的螺纹是M8*1，针数上M12会有更多选择，这是二者大同中的小异。二者利用在高温环境下工作的技术优势，成为了工业自动化恶劣环境中的理想选择。M12和M8紧凑型设计和高效传输性能又使二者成为了工业自动化连接选择中极有成本效应的选择，这是二者小异之外的大同。

TE M12连接器系统

聊起连接器，TE总是避不过去的热门。TE的M8/M12连接器系统可为用户提供支持高达 10Gb/s的更高带宽需求的接口，还有屏蔽和未屏蔽的Cat5e和Cat6A电缆组件变型。

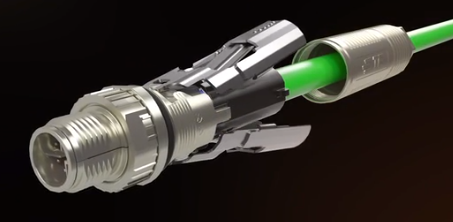

（M12 X-Code，TE）
不同于M8连接器配有一个防水3针螺丝，能保证防水，在严苛环境中也能保证好的性能。M12连接器则不仅防水，还专为冲洗和腐蚀性环境而设计，配备了 3、4、5、8 或 12 针。应对传感器和电源应用，PROFINET和以太网需要，现场总线、CAN总线和DeviceNet都有对应的设计。
从X-Code这个最新推出的高性能型号来看，首先高达10 Gb/s的高带宽无疑是其亮点之一。此外，所有连接器还提供了镀银端子，以实现更高的传导率。M12 X-Code连接器只有两个零件，电缆引线可按任意长度剥离并完成端接，再通过TE独家的杠杆技术和集成在连接器中的自动断线功能实现最佳性能。
X-Code独特的设计对于用户来说可以缩短电缆和电缆编织层的装配时间，这是设计用户极为看重的。在机器人应用，伺服驱动应用中这种集成在连接器中的自动断线功能和快速安装有很大优势，更何况在连接性上它的高带宽与高屏蔽在业内也是首屈一指。

Binder M12连接器系统

传感器连接器M12、M8也属于圆形连接器，谈到圆形连接器，Binder是行业领导者之一。Binder M8/M12连接器一直以灵活可靠著称，近日他们发布的M12最新款也突出了这一特征。

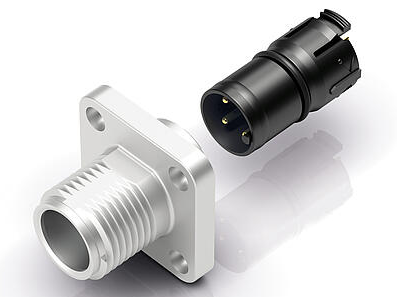

（A-coded M12，Binder）
这款M12的发布特别提到了工业自动化和机器人应用。A-coded M12配备法兰外壳和多位置可锁定的A编码，目的就是为了简化上述两个应用方向的传感器连接。A编码通常代表了引脚数在3到12的用于传感器，直流电源的应用。
这个系列采用了金属法兰壳体和触点托架设计。触点托架配备可锁定的编码可按45°增量旋转。这种设计既灵活又安全，的确是德国厂商的一贯作风。
电气性能在保证安全可靠的同时也显露其实力的强劲。在所有4针和5针版本中，额定电流达到4 A，2 A和8A。额定电压为250 V（4针）、60 V（5针）和30 V（8针）。相应的额定冲击电压分别为2500 V、1500 V和800 V。A-coded M12系列并不涉及数据传输，在Binder X-Code相应产品中传输率和TE一样同样符合CAT 6A。

小结

上述两个系列的新产品都针对工业机器人应用做了专项的补足，为工业自动化领域的连接技术带来革新。一个在高带宽和缩短装配时间上下足苦工，一个在安全稳健之余增加极大灵活性。在工业自动化浪潮以及机器人快速发展的背景下，M12连接器也随之发展革新。
