大联大世平集团推出基于NXP产品的2000W PFC数字电源解决方案

2021年11月16日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下世平推出基于恩智浦（NXP）MC56F81768的2000W PFC数字电源解决方案。

图示1-大联大世平基于NXP产品推出的2000W PFC数字电源方案的展示板图

如今，数字电源的使用已经逐渐普及到服务器、通讯设备、汽车充电桩、个人电脑等领域。由于现在的电源功率越来越大，产品的规格要求越来越高，传统模拟电源由于硬件的限制，比较难达到这些需求，所以中高功率的电源供应器正在慢慢由传统的模拟控制转变成数字方式，以更好地实现控制、管理与监测功能。由大联大世平基于NXP MC56F81768的2000W PFC数字电源解决方案，可帮助工程师轻松开发高效率数字电源。

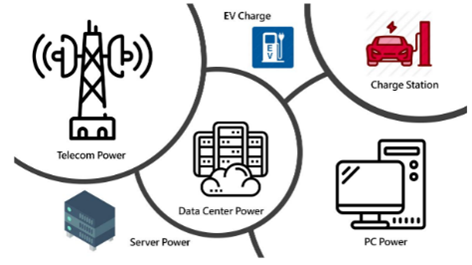

图示2-大联大世平基于NXP产品推出的2000W PFC数字电源方案的场景应用图

本方案的主控制芯片是NXP旗下的MC56F81768 MCU，其采用NXP自研的32位DSP内核，具有128KB的Flash和20KB的RAM，并且还内置了32KB的Boot ROM，以支持通过UART和I2C进行代码升级。此外，该产品内部还集成了两个独立12位ADC、两个独立运放以及四个模拟比较器，在性能方面，较之前产品有了极大的提升。

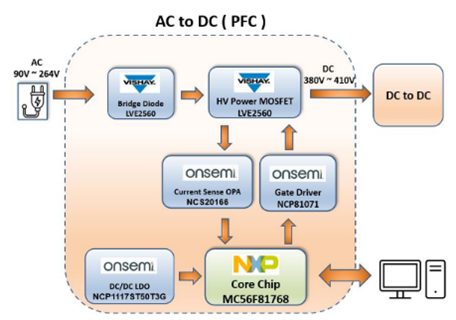

图示3-大联大世平基于NXP产品推出的2000W PFC数字电源方案的方块图

此外，在设计上，本方案还搭载了VISHAY桥式整流器LVE2560、onsemi门级驱动器NCP81071以及LDO稳压器NCP1117ST50T3G等，由这些高性能器件组成的方案，可实现Single Phase PFC、Interleaved PFC、Bridgeless PFC等架构，为客户研究与开发数字电源PFC提供了极具价值的参考与支持。

核心技术优势：

电源应用：2000WAC to DC（PFC）电源；

数字控制（主控制芯片：MC56F81768VLH）；

可实现Single phase PFC，Interleaved PFC，Bridgeless PFC；

完整软体硬体设计资料，可提供客户快速研究开发；

可通过电脑连线即时调适参数；

可设定多组回路参数来满足产品规格需求；

可通过软体设定保护点（OVP、OCP、OTP）；

预留一、二次侧通讯功能。

方案规格：

输入电压：交流电90V ~ 264V；

输入交流电频率：47Hz ~ 63Hz；

最大输出功率：2000W；

输出电压：DC360V ~ DC410；

最大输出电流：5.14A @ AC230V；

PFC切换频率：100 kHz；

PF：> 0.99（Load 40% ~ 100%）；

8. iThd：<5（Load 50% ~ 100%）。
